FME学习之旅---day21

我们付出一些成本，时间的或者其他，最终总能收获一些什么。

教程：AutoCAD 变换

相关的文章

为您的 DWG 赋予一些样式：使用 DWGStyler、模板文件、块等

        FME数据检查器在显示行的方式上受到限制。它只能显示线条颜色，而不能显示线条类型或线条粗细等。FME数据检查器也不会显示任何区域填充图案。因此，与几乎所有 DWG 转换一样，强烈建议您在 AutoCAD 中检查输出数据。

设置图层属性

写出 DWG 文件时，可以在 FME 中设置 DWG 文件的默认图层属性。有两种简单的方法可以分配这些内容：

• 通过在输出要素类型的格式参数中定义它们。
• 通过使用已定义图层属性的模板文件。

示例一：在 DWG 输出要素类型中设置图层属性（不带模板文件）

1.写模块读取的gdb文件中的Roads表

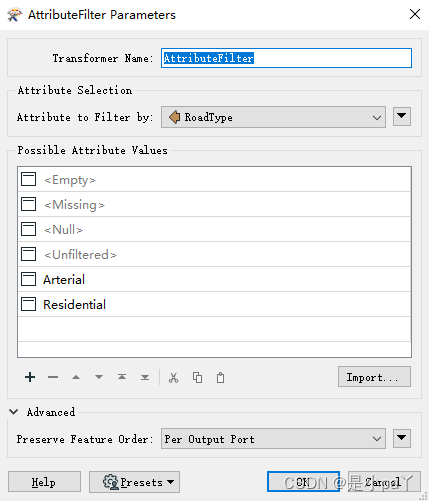

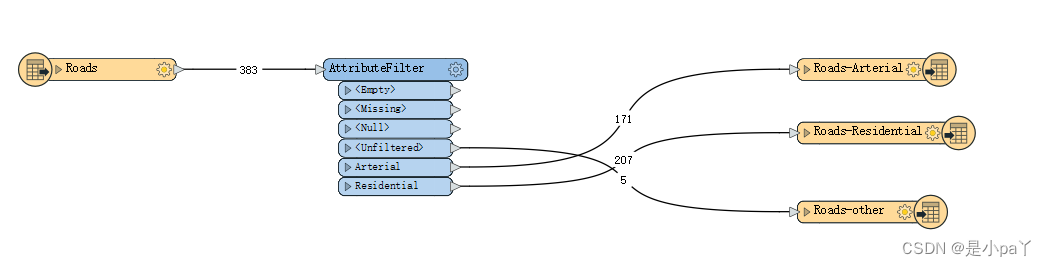

2.使用AttributeFilter将属性按照RoadType进行分离，主要分离的是Arterial和Residential

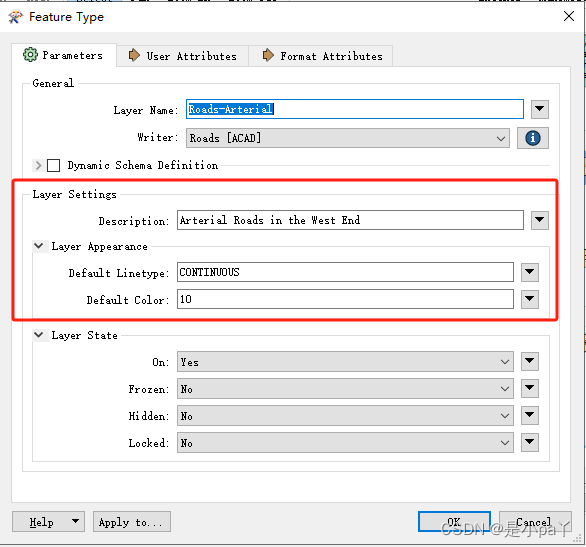

3.添加相应的cad写模块，可以通过在参数中的图层设置相应的参数，以达到修改DWG的样式。（其中这三个cad写模块的写出路径相同，只是写入到不同的图层）

如示例一中主要是修改Default Color

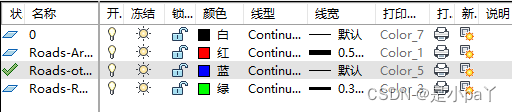

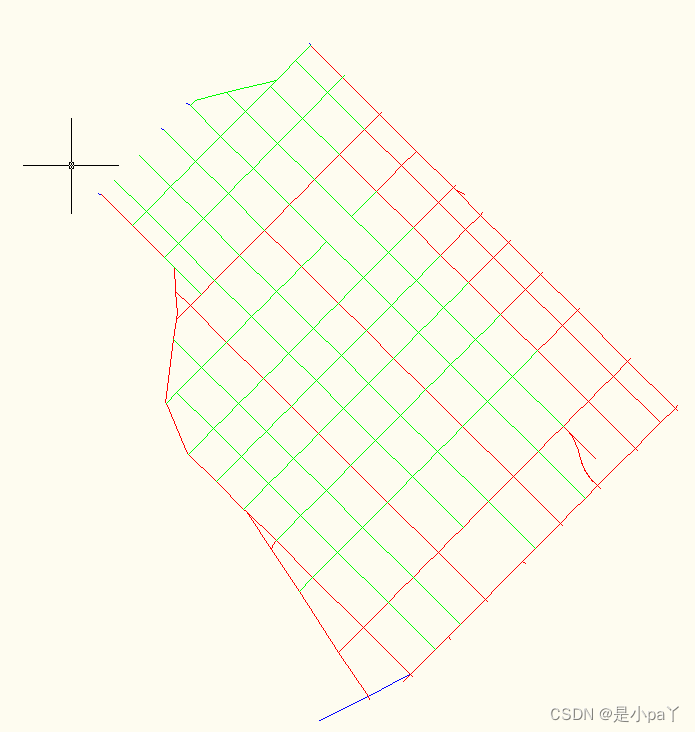

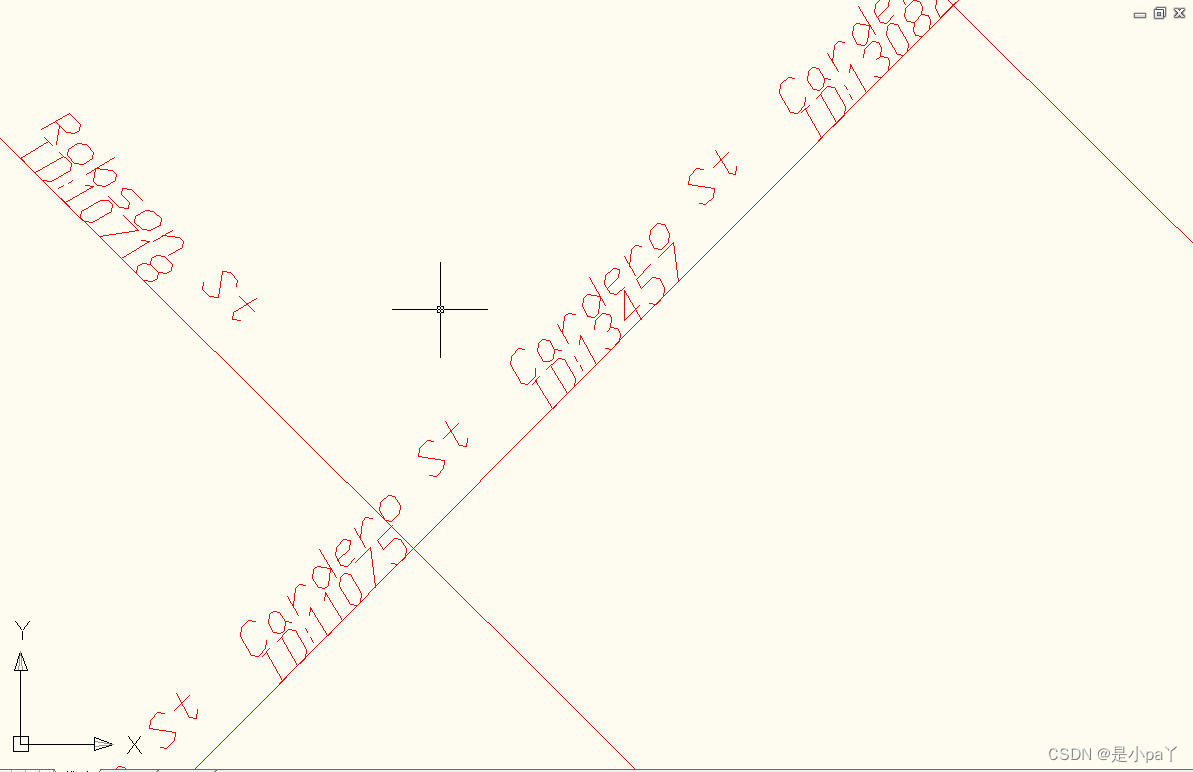

结果

示例二：在 DWG 输出要素类型中设置图层属性（使用样板文件）

要使模板文件正常工作，需要确保模板 DWG 文件中的图层名称与工作空间中的输出图层名称匹配。

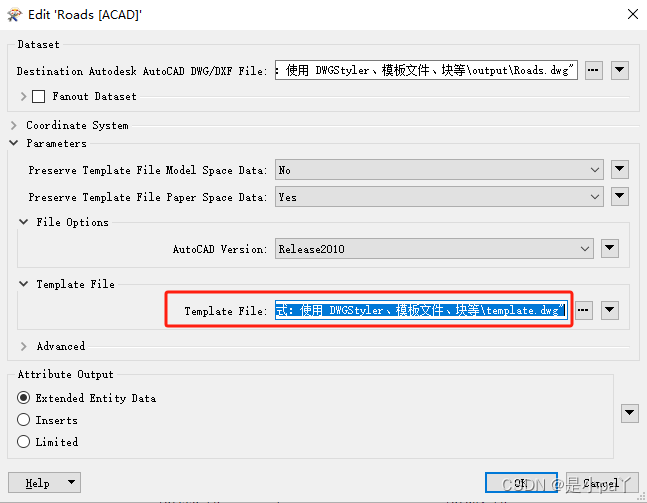

可在示例一的基础上将写模块中的模板参数进行设置

重要说明： 在编写 DWG 时使用模板时，如果要素类型名称与模板文件中的图层名称匹配，则编写器将忽略您在编写器中手动设置的任何图层属性。

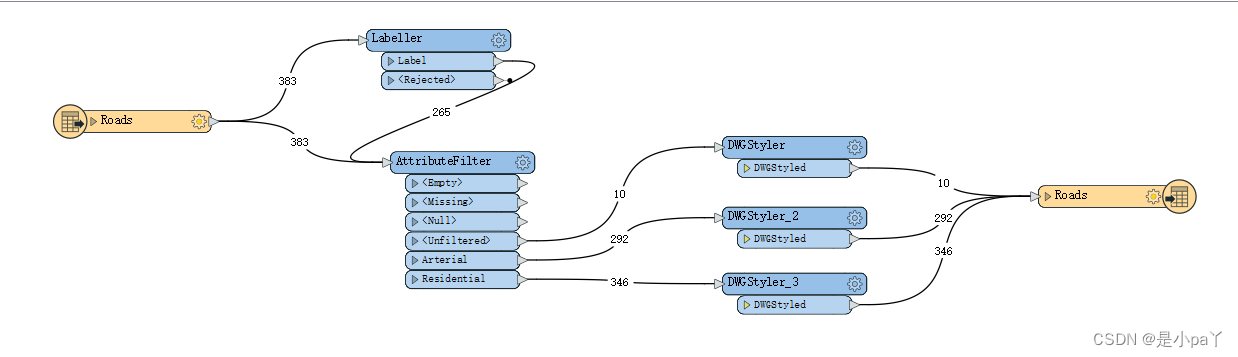

示例三：使用 DWGStyler（不带模板文件）

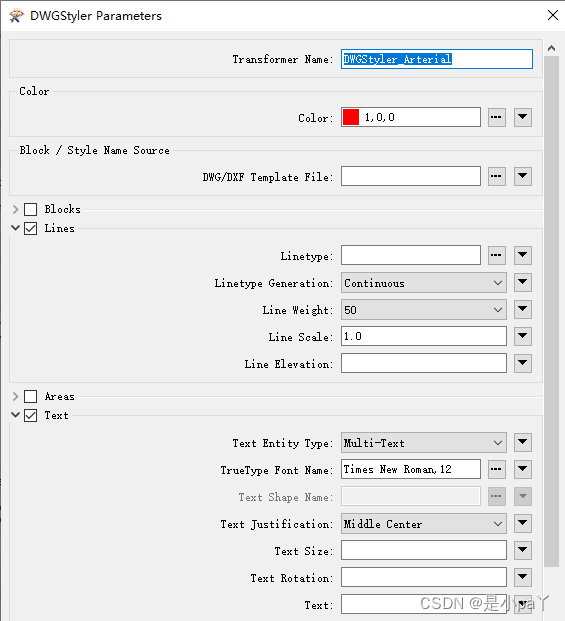

使用DWGStyler转换器，为文本标签提供字体和颜色。

对使用RoadType进行属性分离的三种类型分别进行相应的样式设置

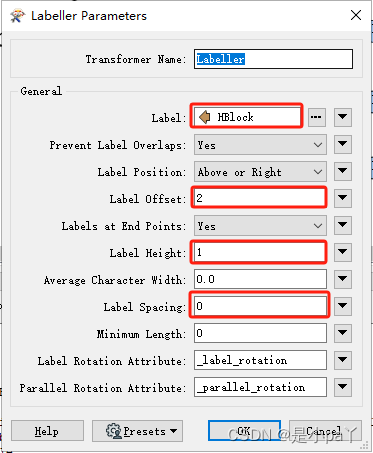

其中，Labeller转换器的作用是沿着一条直线或多边形要素插入注记。

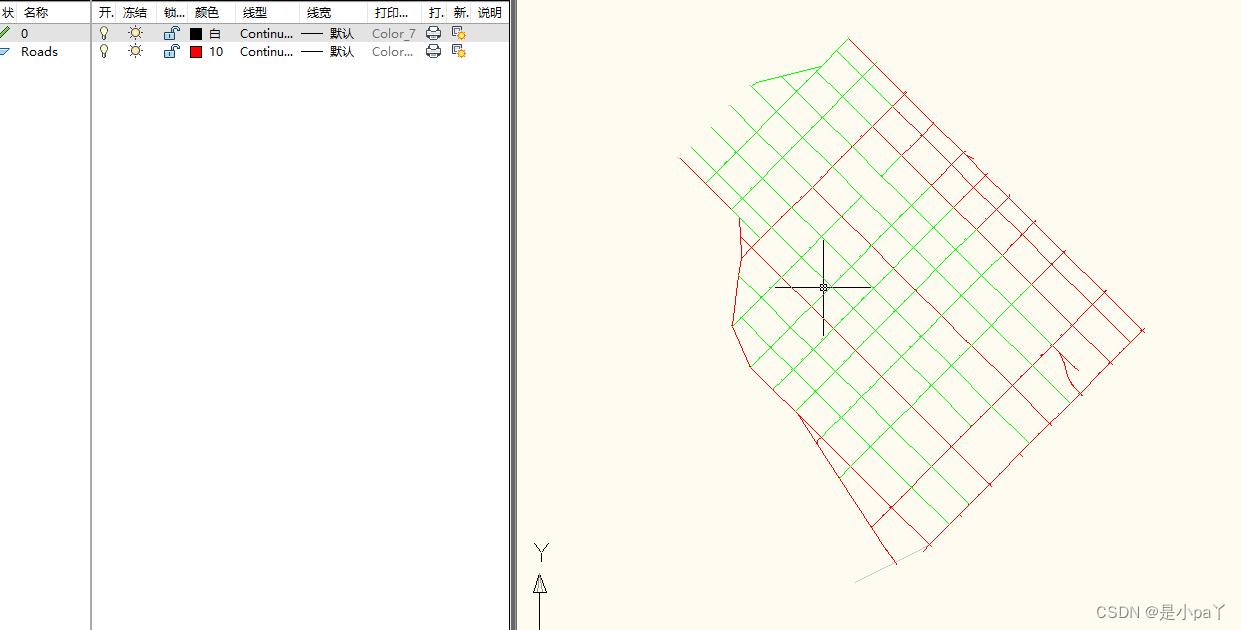

最后的成果

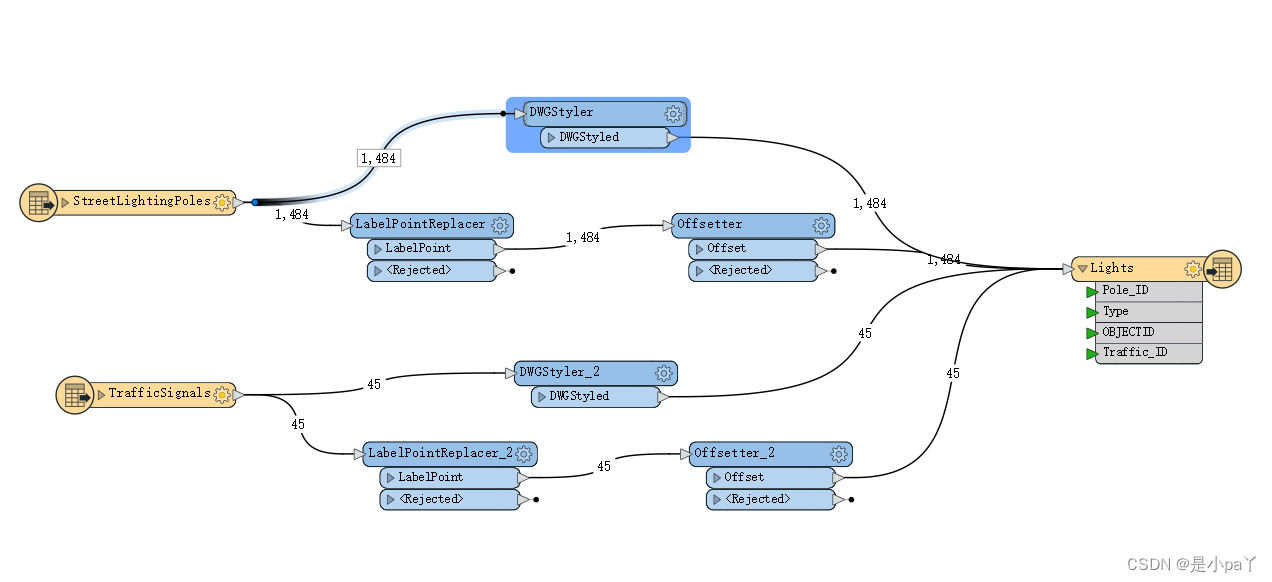

示例四：使用 DWGStyler 创建块（使用模板文件）

1.添加读模块，读取gdb中的StreetLightingPoles和TrafficSignals表

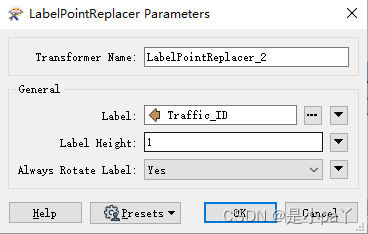

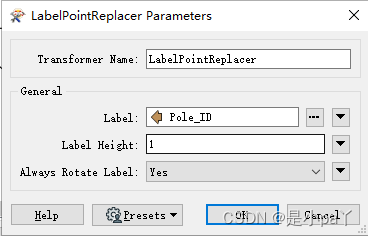

2.使用LabelPointReplacer转换器，分别对Pole_ID和Traffic_ID进行标注

LabelPointReplacer转换器说明：用注记点来替换几何要素。注记的插入点在要素内部（如果是

多边形）或者是在其上（如果是点或者线）。注意，由于注记的文本本身可能会大于输入的面要

素，所以文本的外接多边形可能会超出面。

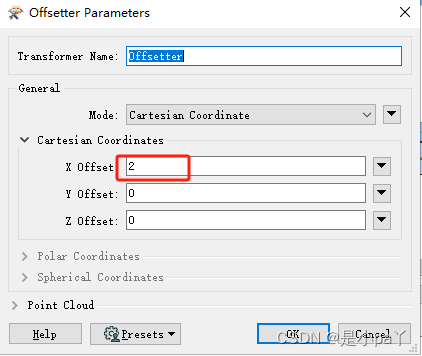

3.使用Offsetter转换器，对标注向右偏移2个单位

Offsetter转换器说明：给要素的坐标点设置一个偏移量，使要素产生指定数量的位移。

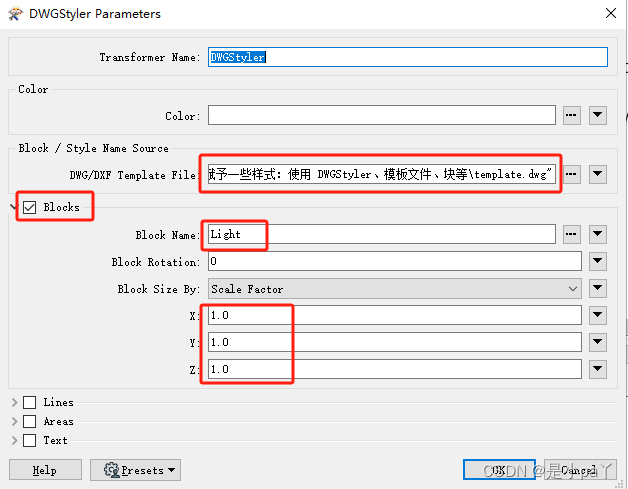

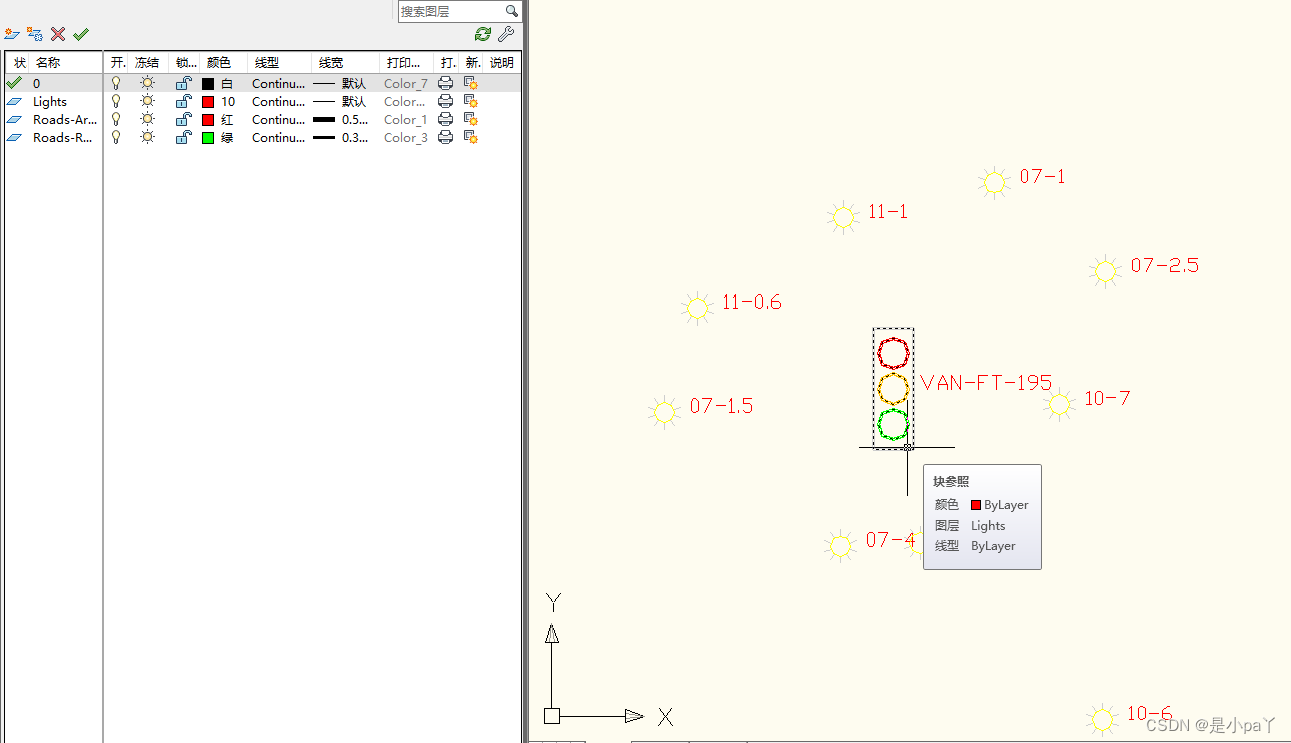

4.使用DWGStyler转换器，将点要素根据已定义的模板转换为块

5.写模块写出数据，其中要设置Template File和DWGStyler一致。

**重要** 如果在 DWGStyler 中使用模板文件来定义块，则还需要在 DWG 编写器中包含相同的模板文件。要素通过 DWGStyler 后，它们仍会在 FME 中表示为点要素，但是，要素现在将具有其他格式属性，包括autocad_block_name。当编写器遇到这些属性时，它将在模板文件中查找匹配项。如果编写器中不存在模板，则默认情况下将拒绝这些功能 ，并且不会编写它们。

读取和写入 AutoCAD 文本和 MText 功能

两种文本格式

Text（单行文本）和MText（多行文本）

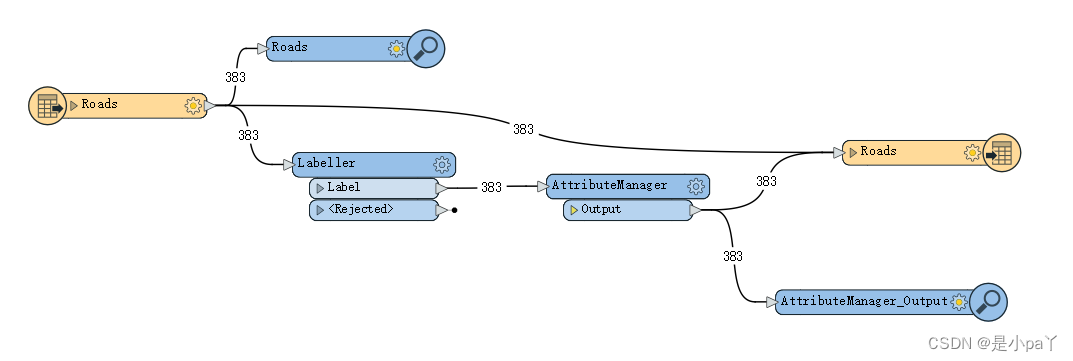

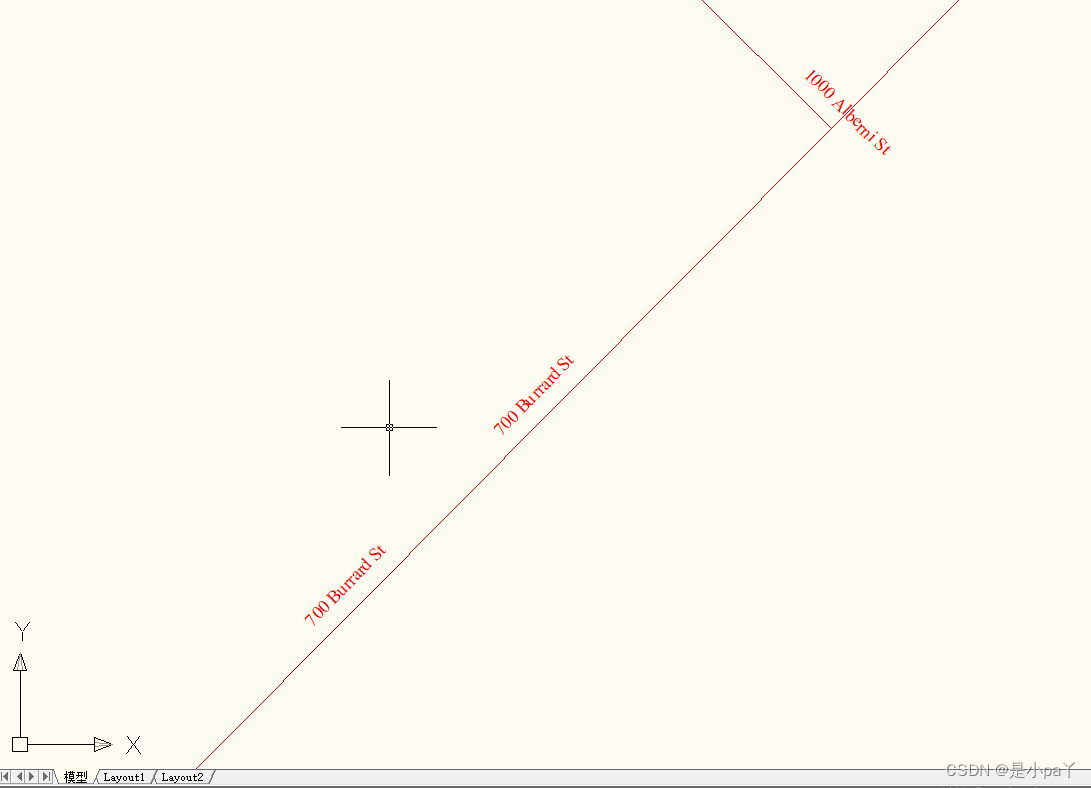

示例 1：将地理数据库属性转换为文本 DWG 标注

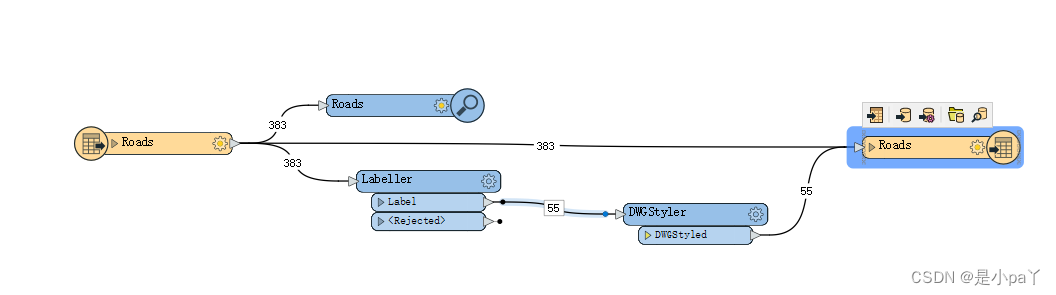

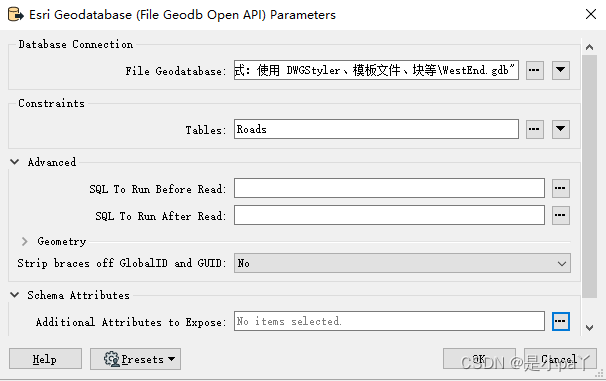

1.读模块添加gdb中的Roads表

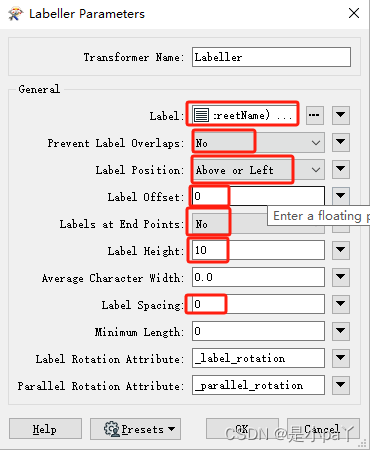

2.使用Labeller转换器，进行标注的相关设定，其中，Label表达式为

@Value(StreetName)
ID:@int(@Value(StreetId))

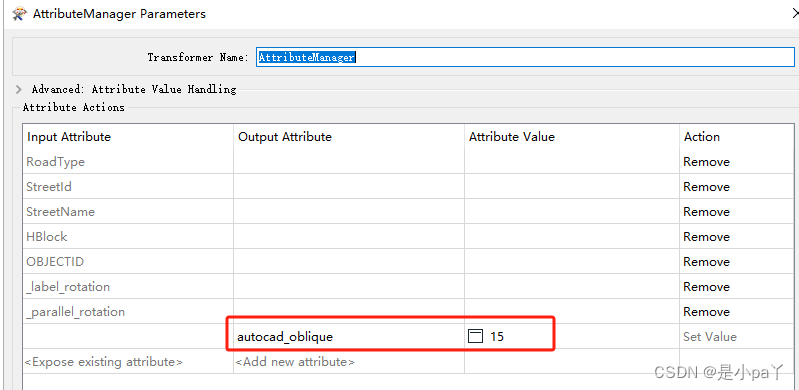

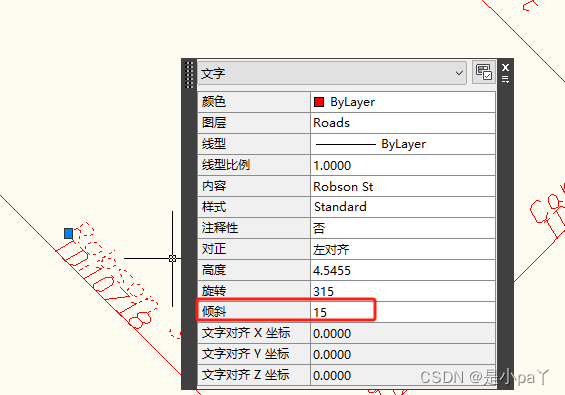

3.使用AttributeManager转换器创建autocad_oblique（倾斜）属性，并设置值为15

4.写模块写出cad（RealDWG为什么用这个不太清楚）

这个倾斜我电脑装的autocad2010默认是不显示的，可以自定义添加。

示例 2：使用 FME 创建 MText 要素并将其写入 DWG

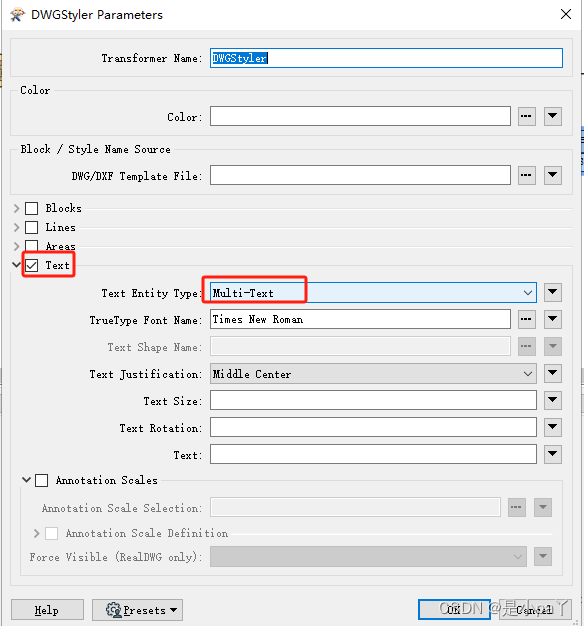

与示例1中基本类似，使用DWGStyler转换器设置文本相关内容

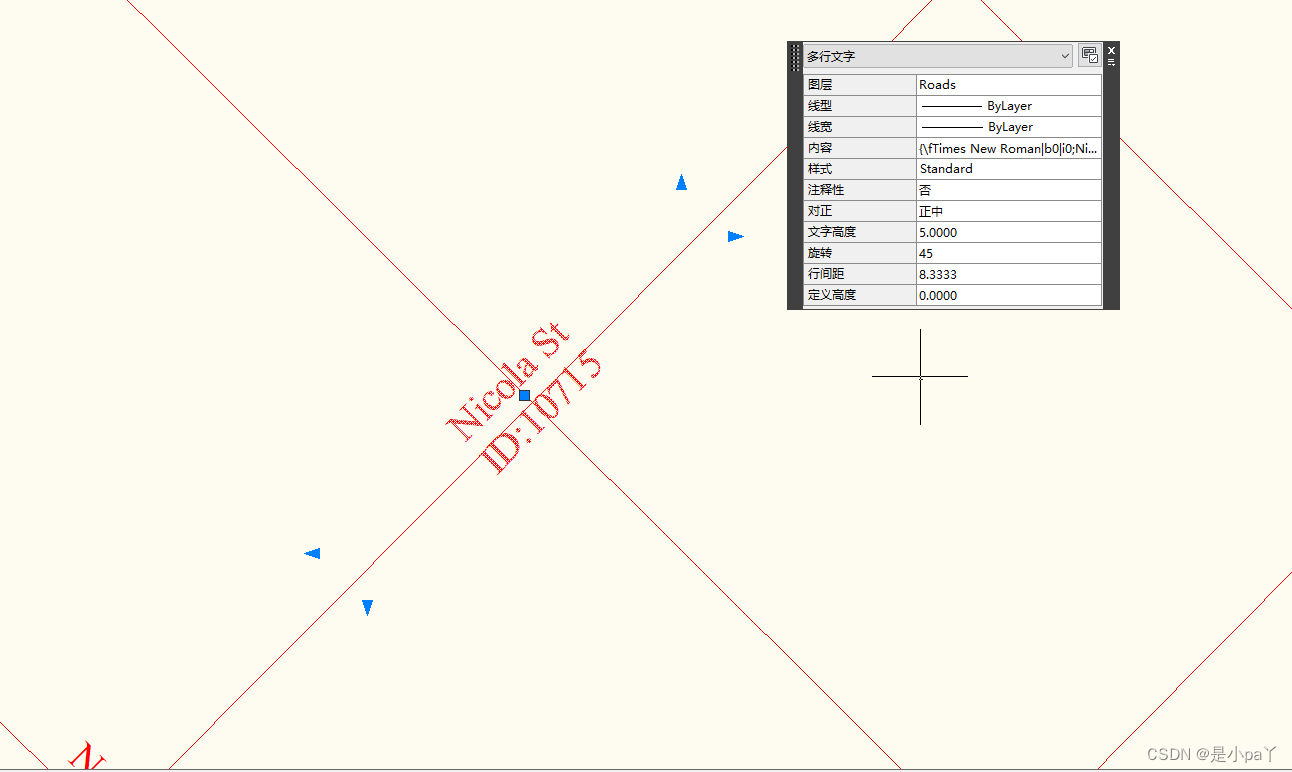

输出的结果：与示例一中不同，StreetName和StreetID的标注为一个整体。

使用 AutoCAD 布局

有兴趣可以了解，暂时用不到
