Cocos2d-x（3.13之前的版本）底层BUG导致Spine渲染花屏

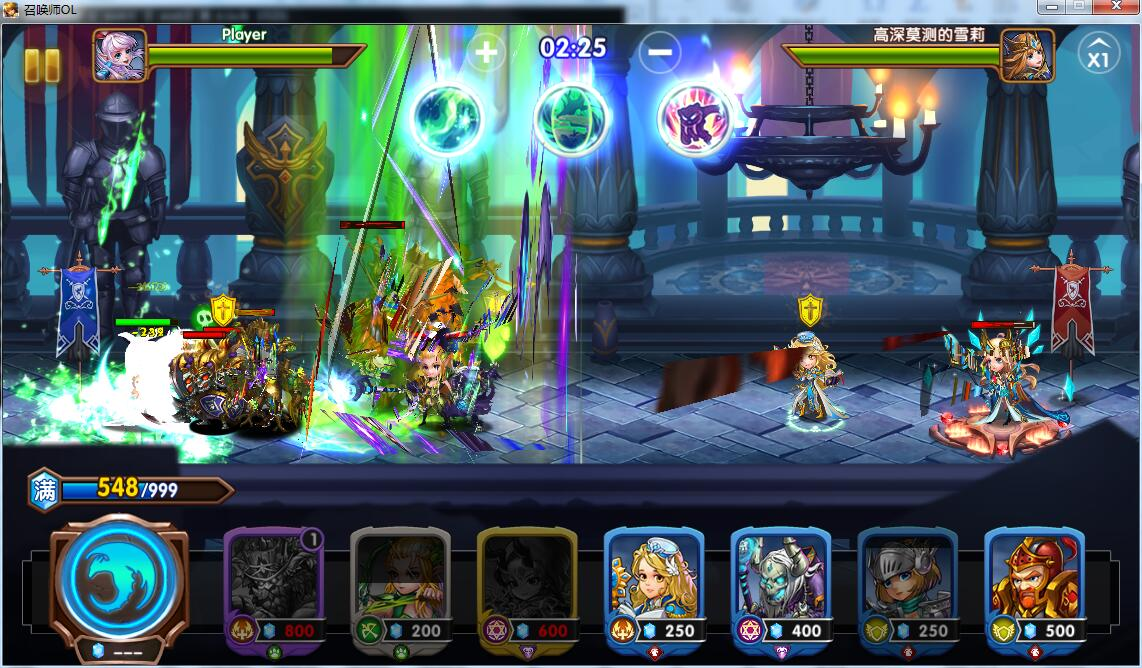

最近在工作中碰到不少棘手的BUG，其中的一个是Spine骨骼的渲染花屏，在战斗中派发出大量士兵之后有概率出现花屏闪烁（如下图所示），这种莫名奇妙且难以重现的BUG最为蛋疼。





前段时间为了提高Spine骨骼动画的加载速度，将Spine库进行了升级，新的Spine库支持skel二进制格式，二进制格式的加载速度比json格式要快5倍以上。



这是一个大工程，游戏中所有的骨骼动画都需要使用更高版本的Spine编辑器重新导出，由于部分美术没有对源文件进行版本管理，丢失了源文件，导致部分骨骼动画要重新制作，浪费了不少时间。我们对代码进行了严格的版本管理，并且大受裨益，但美术的源文件管理确实很容易被忽视，所以在这里吃了一个大亏。升级版本之后，部分使用了翻转的骨骼出现了一些问题，需要美术逐个检查，重新设置翻转之后再导出。



使用了新版本的Spine库，除了二进制格式的支持外，渲染方面也进行了一个优化，使用TriangleCommand替换了原先的CustomCommand，这使得多个骨骼动画的渲染可以被合并，原来的版本每个骨骼至少占用一个drawcall。另外新Spine使用的顶点Shader也发生了变化，导致之前使用的旧Shader也需要跟着调整顶点Shader。



接下来，让我们开始Debug，首先排查一下骨骼动画的问题，同一个关卡，我让测试人员帮忙以很高的频率出兵，但是只出一种兵，看看花屏是不是某种兵的渲染导致的。结果是每种兵出到一定的数量之后都会出现这个问题，但是不同的兵种出问题的时间不同，其中的大树人兵种在派出了6个之后就会出现花屏的问题，而其他兵种则比较难出现。



那么大树的骨骼和其他几个骨骼有什么不同呢？询问美术人员之后，得知大树这个骨骼动画使用了较多的Mesh，也就是Spine中的网格功能，这个功能可以让2D的图片实现柔顺的扭曲效果，例如毛发、衣物的飘扬效果。



既然是Spine的网格出问题，那么是否因为Spine的版本问题导致？编辑器导出的版本与Spine运行库的版本不匹配导致的，根据文档让美术使用了3.3.07，3.5.35和3.5.51版本的Spine编辑器导出骨骼，并使用了3.5.35和3.5.51的运行库进行测试，都存在这个问题。



接下来我开始对比Spine的渲染代码，对比上一版本（升级前的Spine，也就是Cocos2d-x3.13.1之前的Spine库），上一版本使用的是自己的批渲染，而最新版本是TriangleCommand，尝试改回去，但代码和数据结构已经发生了较大的改动，强制改回去之后发现渲染效果更加糟糕了。



阅读了Spine的渲染代码之后，尝试跳过spine的网格渲染，我添加了一个测试用的静态变量，然后在运行中打断点，之后动态修改这个变量的值，来控制程序的运行流程，逐个跳过Spine的渲染类型，最后定位到只要把网格渲染跳掉，出再多的大树人也不会导致花屏。我想或许有些没有程序员精神的程序员到这里就会结案，然后通知美术人员去除所有网格，重新导出资源。但我决定认真分析下为什么这个网格渲染会导致花屏。

 1 static int skiptype = 0;
 2
 3 void SkeletonRenderer::draw (Renderer* renderer, const Mat4& transform, uint32_t transformFlags) {
 4     SkeletonBatch* batch = SkeletonBatch::getInstance();
 5
 6     for (auto t : _curTriangles)
 7     {
 8         TrianglesMgr::getInstance()->freeTriangles(t);
 9     }
10     _curTriangles.clear();
11     _triCmds.clear();
12
13     Color3B nodeColor = getColor();
14     _skeleton->r = nodeColor.r / (float)255;
15     _skeleton->g = nodeColor.g / (float)255;
16     _skeleton->b = nodeColor.b / (float)255;
17     _skeleton->a = getDisplayedOpacity() / (float)255;
18
19     Color4F color;
20     AttachmentVertices* attachmentVertices = nullptr;
21     for (int i = 0, n = _skeleton->slotsCount; i < n; ++i) {
22         spSlot* slot = _skeleton->drawOrder[i];
23         if (!slot->attachment) continue;
24
