理解Android硬件加速原理

硬件加速，直观上说就是依赖 GPU 实现图形绘制加速，同软硬件加速的区别主要是图形的绘制究竟是 GPU 来处理还是 CPU，如果是GPU，就认为是硬件加速绘制，反之，软件绘制。在 Android 中也是如此，不过相对于普通的软件绘制，硬件加速还做了其他方面优化，不仅仅限定在绘制方面，绘制之前，在如何构建绘制区域上，硬件加速也做出了很大优化，因此硬件加速特性可以从下面两部分来分析：

1、前期策略：如何构建需要绘制的区域

2、后期绘制：单独渲染线程，依赖 GPU 进行绘制

无论是软件绘制还是硬件加速，绘制内存的分配都是类似的，都是需要请求 SurfaceFlinger 服务分配一块内存，只不过硬件加速有可能从FrameBuffer 硬件缓冲区直接分配内存（SurfaceFlinger 一直这么干的），两者的绘制都是在APP端，绘制完成之后同样需要通知SurfaceFlinger 进行合成，在这个流程上没有任何区别，真正的区别在于在 APP 端如何完成UI数据绘制，本文就直观的了解下两者的区别，会涉及部分源码，但不求甚解。

软硬件加速的分歧点

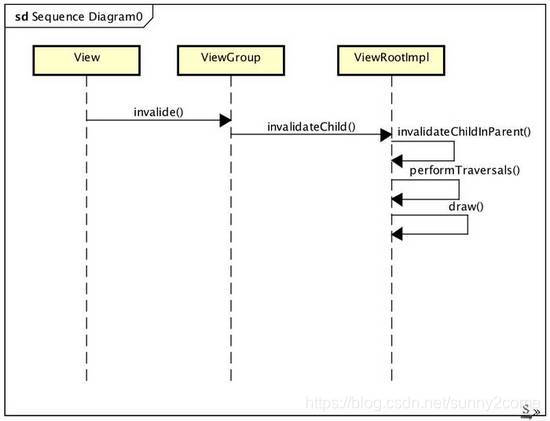

大概从 Android 4.+开始，默认情况下都是支持跟开启了硬件加速的，也存在手机支持硬件加速，但是部分API不支持硬件加速的情况，如果使用了这些API，就需要主关闭硬件加速，或者在 View 层，或者在Activity 层，比如 Canvas 的 clipPath等。但是，View 的绘制是软件加速实现的还是硬件加速实现的，一般在开发的时候并不可见，那图形绘制的时候，软硬件的分歧点究竟在哪呢？举个例子，有个 View 需要重绘，一般会调用 View 的 invalidate，触发重绘，跟着这条线走，去查一下分歧点。

从上面的调用流程可以看出，视图重绘最后会进入ViewRootImpl的draw，这里有个判断点是软硬件加速的分歧点,简化后如下

ViewRootImpl.java

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

private void draw(boolean fullRedrawNeeded) {   ...   if (!dirty.isEmpty() || mIsAnimating || accessibilityFocusDirty) {     <!--关键点1 是否开启硬件加速-->     if (mAttachInfo.mHardwareRenderer != null && mAttachInfo.mHardwareRenderer.isEnabled()) {        ...       dirty.setEmpty();       mBlockResizeBuffer = false;       <!--关键点2 硬件加速绘制-->       mAttachInfo.mHardwareRenderer.draw(mView, mAttachInfo, this);     } else {      ...       <!--关键点3 软件绘制-->       if (!drawSoftware(surface, mAttachInfo, xOffset, yOffset, scalingRequired, dirty)) {         return;       }     ...

关键点1是启用硬件加速的条件，必须支持硬件并且开启了硬件加速才可以，满足，就利用 HardwareRenderer.draw，否则 drawSoftware（软件绘制）。简答看一下这个条件，默认情况下，该条件是成立的，因为4.+之后的手机一般都支持硬件加速，而且在添加窗口的时候，ViewRootImpl 会 enableHardwareAcceleration 开启硬件加速，new HardwareRenderer，并初始化硬件加速环境。

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

private void enableHardwareAcceleration(WindowManager.LayoutParams attrs) {     <!--根据配置，获取硬件加速的开关-->   // Try to enable hardware acceleration if requested   final boolean hardwareAccelerated =       (attrs.flags & WindowManager.LayoutParams.FLAG_HARDWARE_ACCELERATED) != 0;   if (hardwareAccelerated) {     ...       <!--新建硬件加速图形渲染器-->       mAttachInfo.mHardwareRenderer = HardwareRenderer.create(mContext, translucent);       if (mAttachInfo.mHardwareRenderer != null) {         mAttachInfo.mHardwareRenderer.setName(attrs.getTitle().toString());         mAttachInfo.mHardwareAccelerated =             mAttachInfo.mHardwareAccelerationRequested = true;       }     ...

其实到这里软件绘制跟硬件加速的分歧点已经找到了，就是ViewRootImpl在draw 的时候，如果需要硬件加速就利用 HardwareRenderer 进行 draw，否则走软件绘制流程，drawSoftware其实很简单，利用 Surface.lockCanvas，向 SurfaceFlinger 申请一块匿名共享内存内存分配，同时获取一个普通的 SkiaCanvas，用于调用Skia 库，进行图形绘制，

1 2 3 4 5 6 7 8 9 10 11 12 13 14

private boolean drawSoftware(Surface surface, AttachInfo attachInfo, int xoff, int yoff,       boolean scalingRequired, Rect dirty) {     final Canvas canvas;     try {       <!--关键点1 -->       canvas = mSurface.lockCanvas(dirty);       ..       <!--关键点2 绘制-->          mView.draw(canvas);        ..        关键点3 通知SurfaceFlinger进行图层合成         surface.unlockCanvasAndPost(canvas);       }  ...           return true; }

drawSoftware 工作完全由 CPU 来完成，不会牵扯到 GPU 的操作，下面重点看下 HardwareRenderer 所进行的硬件加速绘制。

HardwareRenderer 硬件加速绘制模型

开头说过，硬件加速绘制包括两个阶段：构建阶段+绘制阶段，所谓构建就是递归遍历所有视图，将需要的操作缓存下来，之后再交给单独的Render 线程利用 OpenGL 渲染。在 Android 硬件加速框架中，View视图被抽象成 RenderNode 节点，View 中的绘制都会被抽象成一个个DrawOp（DisplayListOp），比如 View 中 drawLine，构建中就会被抽象成一个 DrawLintOp，drawBitmap 操作会被抽象成DrawBitmapOp，每个子 View 的绘制被抽象成DrawRenderNodeOp，每个 DrawOp 有对应的 OpenGL 绘制命令，同时内部也握着绘图所需要的数据。如下所示：

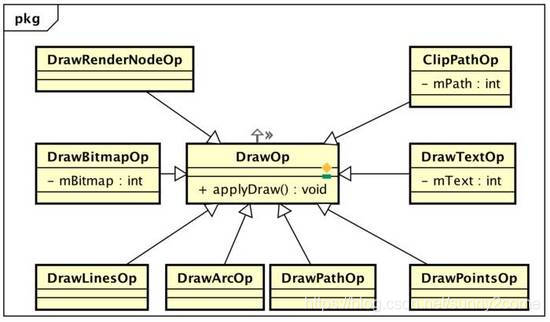

绘图Op抽象

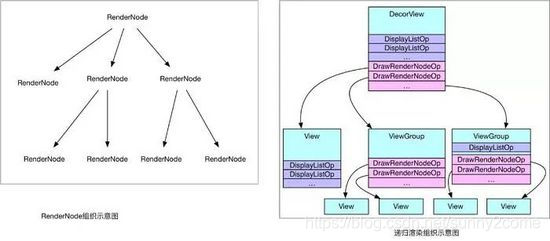

如此以来，每个 View 不仅仅握有自己 DrawOp List，同时还拿着子View的绘制入口，如此递归，便能够统计到所有的绘制Op，很多分析都称为 Display List，源码中也是这么来命名类的，不过这里其实更像是一个树，而不仅仅是List，示意如下：

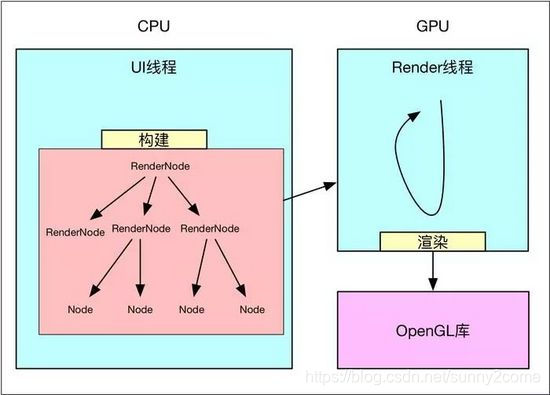

构建完成后，就可以将这个绘图Op树交给Render线程进行绘制，这里是同软件绘制很不同的地方，软件绘制时，View一般都在主线程中完成绘制，而硬件加速，除非特殊要求，一般都是在单独线程中完成绘制，如此以来就分担了主线程很多压力，提高了UI线程的响应速度。

知道整个模型后，就代码来简单了解下实现流程，先看下递归构建RenderNode 树及 DrawOp 集。

利用HardwareRenderer构建DrawOp集

HardwareRenderer 是整个硬件加速绘制的入口，实现是一个ThreadedRenderer 对象，从名字能看出，ThreadedRenderer应该跟一个Render线程息息相关，不过ThreadedRenderer是在UI线程中创建的，那么与UI线程也必定相关，其主要作用：

1、在UI线程中完成DrawOp集构建

2、负责跟渲染线程通信

可见ThreadedRenderer的作用是很重要的，简单看一下实现：

1 2 3 4 5 6 7 8 9 10 11

ThreadedRenderer(Context context, boolean translucent) {   ...   <!--新建native node-->   long rootNodePtr = nCreateRootRenderNode();   mRootNode = RenderNode.adopt(rootNodePtr);   mRootNode.setClipToBounds(false);   <!--新建NativeProxy-->   mNativeProxy = nCreateProxy(translucent, rootNodePtr);   ProcessInitializer.sInstance.init(context, mNativeProxy);   loadSystemProperties(); }

从上面代码看出，ThreadedRenderer中有一个RootNode用来标识整个DrawOp树的根节点，有个这个根节点就可以访问所有的绘制Op，同时还有个RenderProxy对象，这个对象就是用来跟渲染线程进行通信的句柄，看一下其构造函数：

1 2 3 4 5 6 7 8 9 10 11

RenderProxy::RenderProxy(bool translucent, RenderNode* rootRenderNode, IContextFactory* contextFactory)     : mRenderThread(RenderThread::getInstance())     , mContext(nullptr) {   SETUP_TASK(createContext);   args->translucent = translucent;   args->rootRenderNode = rootRenderNode;   args->thread = &mRenderThread;   args->contextFactory = contextFactory;   mContext = (CanvasContext*) postAndWait(task);   mDrawFrameTask.setContext(&mRenderThread, mContext);   }

从RenderThread::getInstance()可以看出，RenderThread是一个单例线程，也就是说，每个进程最多只有一个硬件渲染线程，这样就不会存在多线程并发访问冲突问题，到这里其实环境硬件渲染环境已经搭建好好了。下面就接着看ThreadedRenderer的draw函数，如何构建渲染Op树：

1 2 3 4 5 6 7 8 9 10 11 12 13

@Override void draw(View view, AttachInfo attachInfo, HardwareDrawCallbacks callbacks) {   attachInfo.mIgnoreDirtyState = true;     final Choreographer choreographer = attachInfo.mViewRootImpl.mChoreographer;   choreographer.mFrameInfo.markDrawStart();   <!--关键点1：构建View的DrawOp树-->   updateRootDisplayList(view, callbacks);     <!--关键点2：通知RenderThread线程绘制-->   int syncResult = nSyncAndDrawFrame(mNativeProxy, frameInfo, frameInfo.length);   ... }

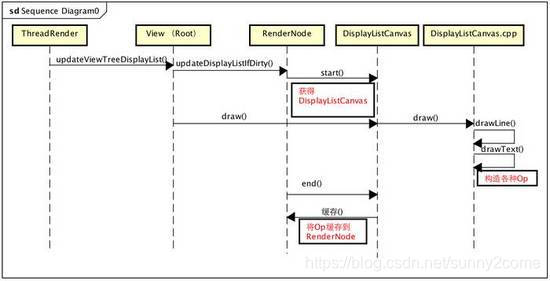

只关心关键点1 updateRootDisplayList，构建RootDisplayList，其实就是构建View的DrawOp树，updateRootDisplayList会进而调用根View的updateDisplayListIfDirty，让其递归子View的updateDisplayListIfDirty，从而完成DrawOp树的创建，简述一下流程：

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

private void updateRootDisplayList(View view, HardwareDrawCallbacks callbacks) {   <!--更新-->   updateViewTreeDisplayList(view);   if (mRootNodeNeedsUpdate || !mRootNode.isValid()) {    <!--获取DisplayListCanvas-->     DisplayListCanvas canvas = mRootNode.start(mSurfaceWidth, mSurfaceHeight);     try {     <!--利用canvas缓存Op-->       final int saveCount = canvas.save();       canvas.translate(mInsetLeft, mInsetTop);       callbacks.onHardwarePreDraw(canvas);         canvas.insertReorderBarrier();       canvas.drawRenderNode(view.updateDisplayListIfDirty());       canvas.insertInorderBarrier();         callbacks.onHardwarePostDraw(canvas);       canvas.restoreToCount(saveCount);       mRootNodeNeedsUpdate = false;     } finally {     <!--将所有Op填充到RootRenderNode-->       mRootNode.end(canvas);     }   } }

利用View的RenderNode获取一个DisplayListCanvas

利用DisplayListCanvas构建并缓存所有的DrawOp

将DisplayListCanvas缓存的DrawOp填充到RenderNode

将根View的缓存DrawOp设置到RootRenderNode中，完成构建



简单看一下View递归构建DrawOp，并将自己填充到

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35

@NonNull   public RenderNode updateDisplayListIfDirty() {     final RenderNode renderNode = mRenderNode;     ...       // start 获取一个 DisplayListCanvas 用于绘制 硬件加速       final DisplayListCanvas canvas = renderNode.start(width, height);       try {         // 是否是textureView         final HardwareLayer layer = getHardwareLayer();         if (layer != null && layer.isValid()) {           canvas.drawHardwareLayer(layer, 0, 0, mLayerPaint);         } else if (layerType == LAYER_TYPE_SOFTWARE) {           // 是否强制软件绘制           buildDrawingCache(true);           Bitmap cache = getDrawingCache(true);           if (cache != null) {             canvas.drawBitmap(cache, 0, 0, mLayerPaint);           }         } else {            // 如果仅仅是ViewGroup，并且自身不用绘制，直接递归子View           if ((mPrivateFlags & PFLAG_SKIP_DRAW) == PFLAG_SKIP_DRAW) {             dispatchDraw(canvas);           } else {             <!--调用自己draw，如果是ViewGroup会递归子View-->             draw(canvas);           }         }       } finally {          <!--缓存构建Op-->         renderNode.end(canvas);         setDisplayListProperties(renderNode);       }     }     return renderNode;   }

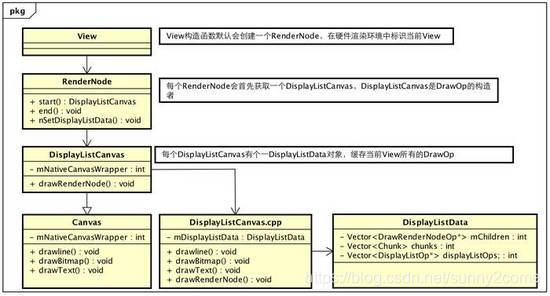

TextureView跟强制软件绘制的View比较特殊，有额外的处理，这里不关心，直接看普通的draw，假如在View onDraw中，有个drawLine，这里就会调用DisplayListCanvas的drawLine函数，DisplayListCanvas及RenderNode类图大概如下

DisplayListCanvas的drawLine 函数最终会进入DisplayListCanvas.cpp的drawLine，

1 2 3 4 5

void DisplayListCanvas::drawLines(const float* points, int count, const SkPaint& paint) {   points = refBuffer<float>(points, count);     addDrawOp(new (alloc()) DrawLinesOp(points, count, refPaint(&paint))); }

可以看到，这里构建了一个DrawLinesOp，并添加到DisplayListCanvas的缓存列表中去，如此递归便可以完成DrawOp树的构建，在构建后利用RenderNode的end函数，将DisplayListCanvas中的数据缓存到RenderNode中去：

1 2 3 4 5 6 7 8 9

public void end(DisplayListCanvas canvas) {   canvas.onPostDraw();   long renderNodeData = canvas.finishRecording();   <!--将DrawOp缓存到RenderNode中去-->   nSetDisplayListData(mNativeRenderNode, renderNodeData);   // canvas 回收掉]   canvas.recycle();   mValid = true; }

如此，便完成了DrawOp树的构建，之后，利用RenderProxy向RenderThread发送消息，请求OpenGL线程进行渲染。

RenderThread渲染UI到Graphic Buffer

DrawOp树构建完毕后，UI线程利用RenderProxy向RenderThread线程发送一个DrawFrameTask任务请求，RenderThread被唤醒，开始渲染，大致流程如下：

1. 首先进行DrawOp的合并
2. 接着绘制特殊的Layer
3. 最后绘制其余所有的DrawOpList
4. 调用swapBuffers将前面已经绘制好的图形缓冲区提交给Surface Flinger合成和显示。

不过再这之前先复习一下绘制内存的由来，毕竟之前DrawOp树的构建只是在普通的用户内存中，而部分数据对于SurfaceFlinger都是不可见的，之后又绘制到共享内存中的数据才会被SurfaceFlinger合成，之前分析过软件绘制的UI是来自匿名共享内存，那么硬件加速的共享内存来自何处呢？到这里可能要倒回去看看 ViewRootImlp

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27

private void performTraversals() {     ...     if (mAttachInfo.mHardwareRenderer != null) {       try {         hwInitialized = mAttachInfo.mHardwareRenderer.initialize(             mSurface);         if (hwInitialized && (host.mPrivateFlags             & View.PFLAG_REQUEST_TRANSPARENT_REGIONS) == 0) {           mSurface.allocateBuffers();         }       } catch (OutOfResourcesException e) {         handleOutOfResourcesException(e);         return;       }     }    ....      /**  * Allocate buffers ahead of time to avoid allocation delays during rendering  * @hide  */ public void allocateBuffers() {   synchronized (mLock) {     checkNotReleasedLocked();     nativeAllocateBuffers(mNativeObject);   } }

可以看出，对于硬件加速的场景，内存分配的时机会稍微提前，而不是像软件绘制事，由Surface的lockCanvas发起，主要目的是：避免在渲染的时候再申请，一是避免分配失败，浪费了CPU之前的准备工作，二是也可以将渲染线程个工作简化，在分析Android窗口管理分析（4）：Android View绘制内存的分配、传递、使用的时候分析过，在分配成功后，如果有必要，会进行一次UI数据拷贝，这是局部绘制的根基，也是保证DrawOp可以部分执行的基础，到这里内存也分配完毕。不过，还是会存在另一个问题，一个APP进程，同一时刻会有过个Surface绘图界面，但是渲染线程只有一个，那么究竟渲染那个呢？这个时候就需要将Surface与渲染线程（上下文）绑定。

1 2 3 4 5 6

static jboolean android_view_ThreadedRenderer_initialize(JNIEnv* env, jobject clazz,     jlong proxyPtr, jobject jsurface) {   RenderProxy* proxy = reinterpret_cast<RenderProxy*>(proxyPtr);   sp<ANativeWindow> window = android_view_Surface_getNativeWindow(env, jsurface);   return proxy->initialize(window); }

首先通过android_view_Surface_getNativeWindowSurface获取Surface，在Native层,Surface对应一个ANativeWindow,接着，通过RenderProxy类的成员函数initialize将前面获得的ANativeWindow绑定到RenderThread

1 2 3 4 5 6

bool RenderProxy::initialize(const sp<ANativeWindow>& window) {   SETUP_TASK(initialize);   args->context = mContext;   args->window = window.get();   return (bool) postAndWait(task); }

仍旧是向渲染线程发送消息，让其绑定当前Window，其实就是调用CanvasContext的initialize函数，让绘图上下文绑定绘图内存：

1 2 3 4 5 6 7

bool CanvasContext::initialize(ANativeWindow* window) {   setSurface(window);   if (mCanvas) return false;   mCanvas = new OpenGLRenderer(mRenderThread.renderState());   mCanvas->initProperties();   return true; }

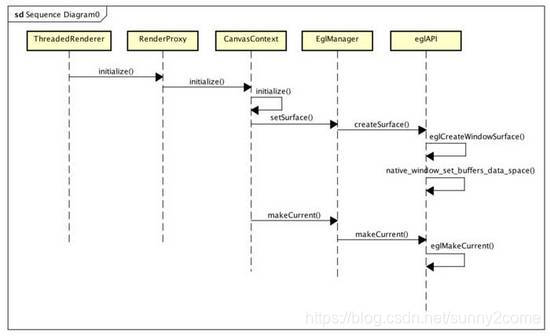

CanvasContext通过setSurface将当前要渲染的Surface绑定到到RenderThread中，大概流程是通过eglApi获得一个EGLSurface，EGLSurface封装了一个绘图表面，进而，通过eglApi将EGLSurface设定为当前渲染窗口，并将绘图内存等信息进行同步，之后通过RenderThread绘制的时候才能知道是在哪个窗口上进行绘制。这里主要是跟OpenGL库对接，所有的操作最终都会归结到eglApi抽象接口中去。假如，这里不是Android，是普通的Java平台，同样需要相似的操作，进行封装处理，并绑定当前EGLSurface才能进行渲染，因为OpenGL是一套规范，想要使用，就必须按照这套规范走。之后，再创建一个OpenGLRenderer对象，后面执行OpenGL相关操作的时候，其实就是通过OpenGLRenderer来进行的。



上面的流程走完，有序DrawOp树已经构建好、内存也已分配好、环境及场景也绑定成功，剩下的就是绘制了，不过之前说过，真正调用OpenGL绘制之前还有一些合并操作，这是Android硬件加速做的优化，回过头继续走draw流程，其实就是走OpenGLRenderer的drawRenderNode进行递归处理：

?

1 2 3 4 5 6 7 8 9 10 11 12 13 14

void OpenGLRenderer::drawRenderNode(RenderNode* renderNode, Rect& dirty, int32_t replayFlags) {     ...     <!--构建deferredList-->     DeferredDisplayList deferredList(mState.currentClipRect(), avoidOverdraw);     DeferStateStruct deferStruct(deferredList, *this, replayFlags);     <!--合并及分组-->     renderNode->defer(deferStruct, 0);     <!--绘制layer-->     flushLayers();     startFrame();    <!--绘制 DrawOp树-->     deferredList.flush(*this, dirty);     ...   }

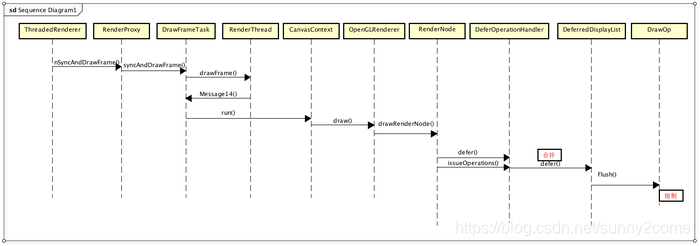

硬件加速渲染流程

先看下renderNode->defer(deferStruct, 0)，合并操作，DrawOp树并不是直接被绘制的，而是首先通过DeferredDisplayList进行一个合并优化，这个是Android硬件加速中采用的一种优化手段，不仅可以减少不必要的绘制，还可以将相似的绘制集中处理，提高绘制速度。



1 2 3 4

void RenderNode::defer(DeferStateStruct& deferStruct, const int level) {   DeferOperationHandler handler(deferStruct, level);   issueOperations<DeferOperationHandler>(deferStruct.mRenderer, handler); }

RenderNode::defer其实内含递归操作，比如，如果当前RenderNode代表DecorView，它就会递归所有的子View进行合并优化处理，简述一下合并及优化的流程及算法，其实主要就是根据DrawOp树构建DeferedDisplayList，defer本来就有延迟的意思，对于DrawOp的合并有两个必要条件，

1：两个DrawOp的类型必须相同，这个类型在合并的时候被抽象为Batch ID，取值主要有以下几种

1 2 3 4 5 6 7 8 9 10 11

enum OpBatchId {    kOpBatch_None = 0, // Don't batch    kOpBatch_Bitmap,    kOpBatch_Patch,    kOpBatch_AlphaVertices,    kOpBatch_Vertices,    kOpBatch_AlphaMaskTexture,    kOpBatch_Text,    kOpBatch_ColorText,    kOpBatch_Count, // Add other batch ids before this  };

2：DrawOp的Merge ID必须相同，Merge ID没有太多限制，由每个DrawOp自定决定，不过好像只有DrawPatchOp、DrawBitmapOp、DrawTextOp比较特殊，其余的似乎不需要考虑合并问题，即时是以上三种，合并的条件也很苛刻

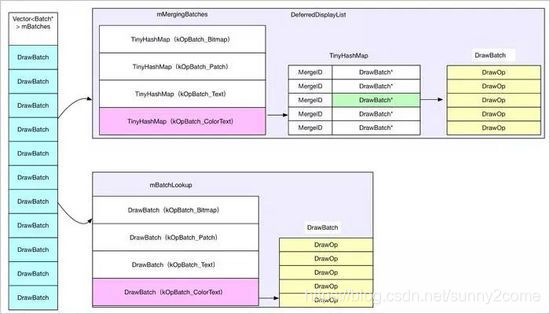

在合并过程中，DrawOp被分为两种：需要合的与不需要合并的，并分别缓存在不同的列表中，无法合并的按照类型分别存放在Batch* mBatchLookup[kOpBatch_Count]中，可以合并的按照类型及MergeID存储到TinyHashMap<mergeid_t, DrawBatch*> mMergingBatches[kOpBatch_Count]中，示意图如下：

合并之后，DeferredDisplayList Vector<Batch> mBatches包含全部整合后的绘制命令，之后渲染即可，需要注意的是这里的合并并不是多个变一个，只是做了一个集合，主要是方便使用各资源纹理等，比如绘制文字的时候，需要根据文字的纹理进行渲染，而这个时候就需要查询文字的纹理坐标系，合并到一起方便统一处理，一次渲染，减少资源加载的浪费，当然对于理解硬件加速的整体流程，这个合并操作可以完全无视，甚至可以直观认为，构建完之后，就可以直接渲染，它的主要特点是在另一个Render线程使用OpenGL进行绘制，这个是它最重要的特点*。而mBatches中所有的DrawOp都会通过OpenGL被绘制到GraphicBuffer中，最后通过swapBuffers通知SurfaceFlinger合成。

总结

软件绘制同硬件合成的区别主要是在绘制上，内存分配、合成等整体流程是一样的，只不过硬件加速相比软件绘制算法更加合理，同时减轻了主线程的负担。
