电源板顾名思义就是把高压转低压,为主控板、相位板、车检板和边缘计算板子供电,电源板建设思路可以自己设计也可以购买现成的电源模块集成到主控板上。
(1)自己设计电源板

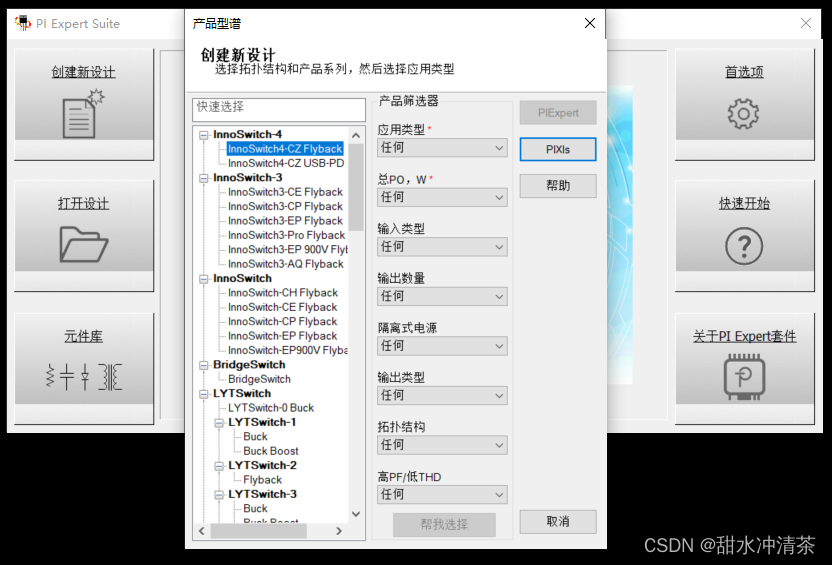

自己设计电源板可以采用PI Expert 电源设计软件进行电源板的设计,软件使用界面如下:

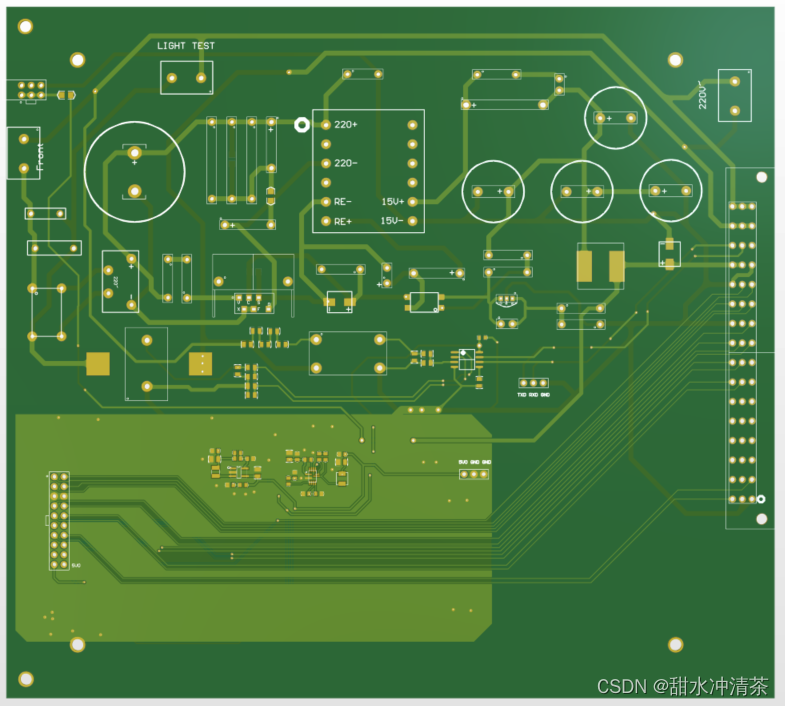

选定参数和功率后,自动生成原理图。开源信号机是采用该软件设计的电源板,图如下:

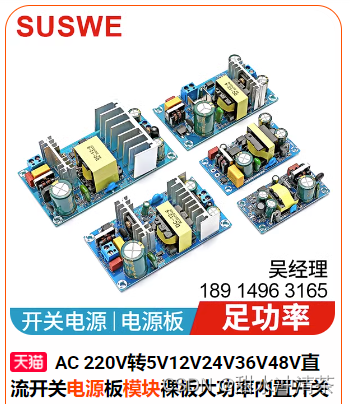

(2)购买现成的电源模块
整体质量来说,这家的电源模块性价比很高,可以直接把电源模块叠加到主控板上。节省电源板位置可以再增加一块相位板,增大了路口信号灯的控制数量。
