solid works学习记录10（图形的修建技巧）

一，进入“剪裁实体”命令的方式
1，
2.
二，裁剪的五种方式
最常用：强劲裁剪“和”边角“
1，强劲裁剪
（1）按住鼠标左键拖动
只要鼠标碰到的线段都会被裁剪删除
自动修建到他相邻的边界点上
（2）点击一条线（修剪对象）
再点击另一条线（修建边界）
（3）按住一条线拖动（鼠标左键）
可以通过鼠标滑动来进行延长/缩短
（缩短时上半截蓝色下半截金色，再次点击该直线即可使直线缩短）2，

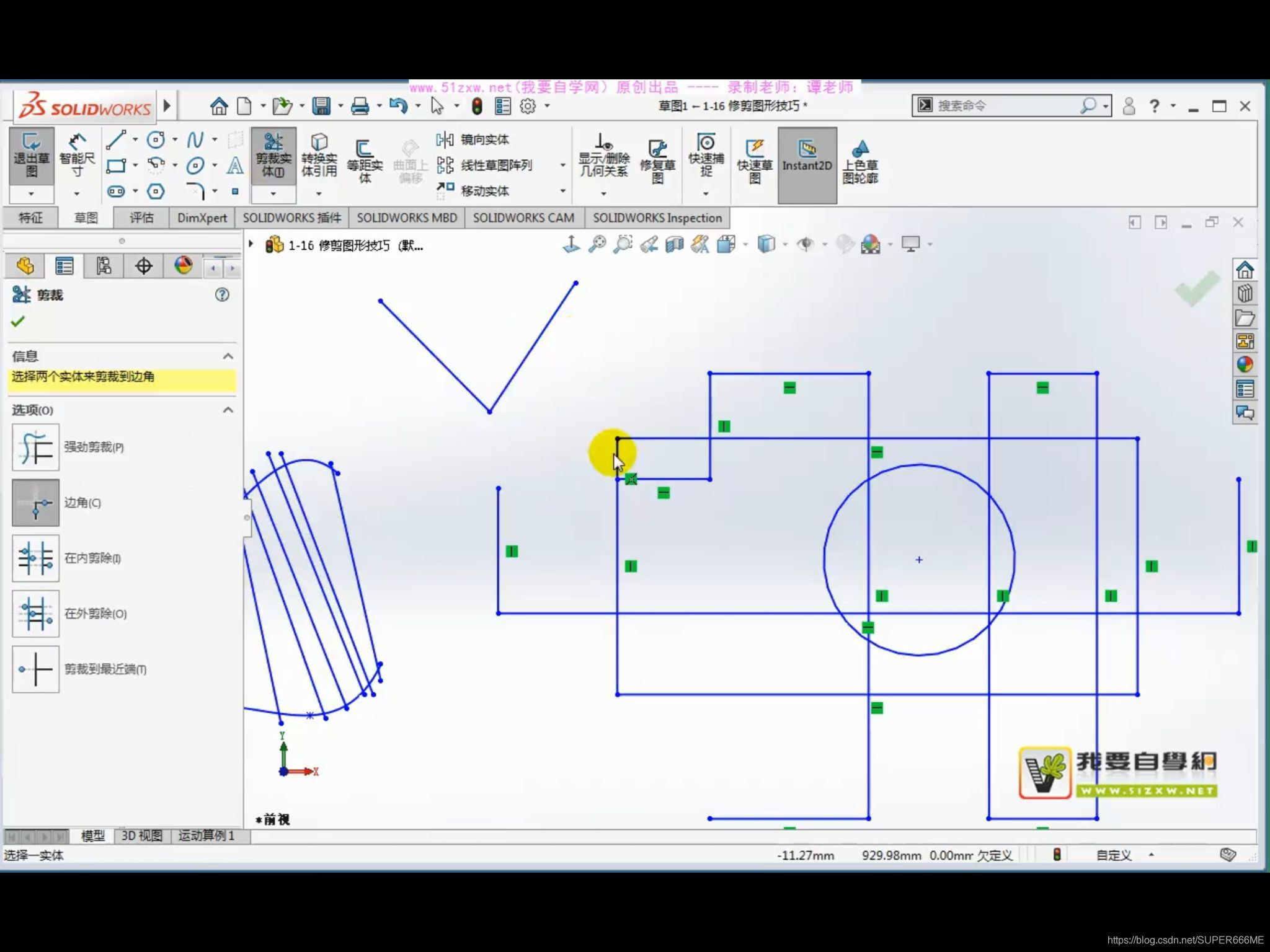

2.边角
（1）点击两条直线，会修剪到其边界
(鼠标点击的部分保留，其余的部分删除）
（2）未相连的两条线，分别点击可以使两直线自动延伸 裁切 相连

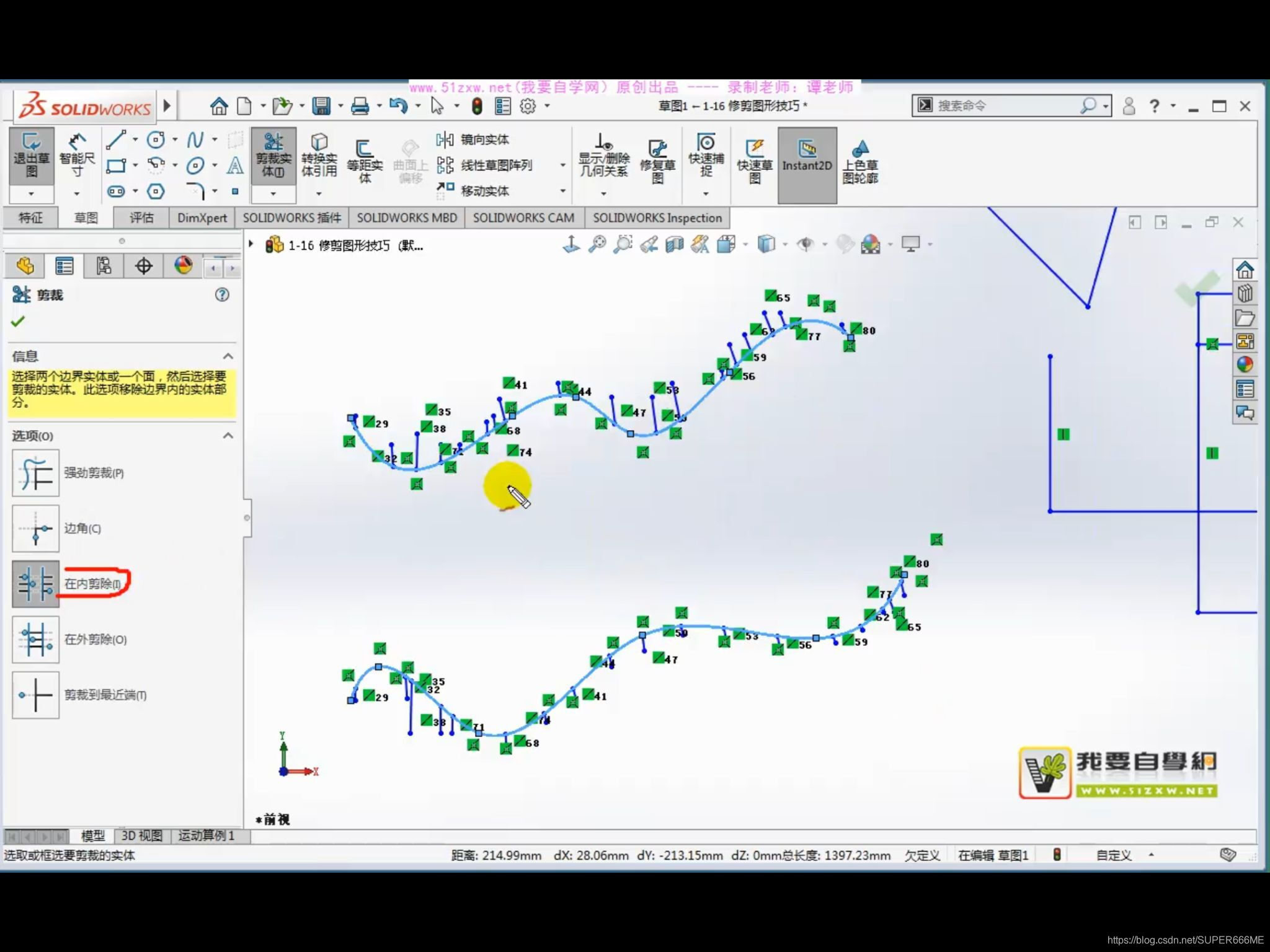

3，在内剪除
点击两直线（选择边界）——-框选图形

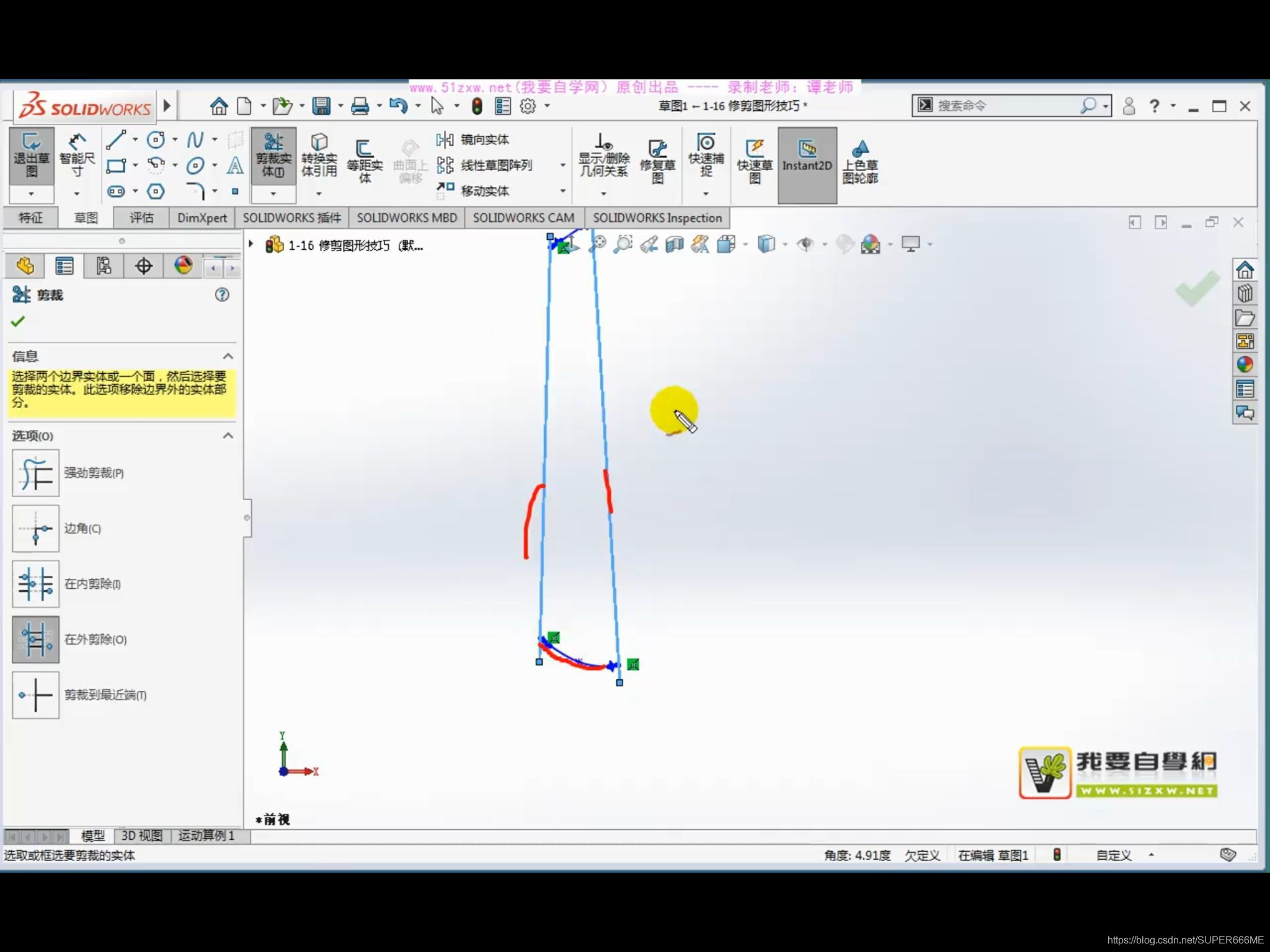

4.在外剪除
选择两条直线（选择边界）———框选图形

5，裁剪到最近端
点击可以删除
（可以用强劲剪裁代替）
