Xperf 使用方法

Xperf 使用

了解

xperf是Windows Performance Tools Kit中的一个工具

xperf是一套工具集，这些工具目前包含一个 xperf 跟踪捕获工具、一个 xperfview 虚拟化工具（也称为性能分析器）和一个 xbootmgr 启动跟踪捕获工具。这些工具用于分析大量的性能问题，包括应用程序启动次数、启动问题、延迟的过程调用和中断活动（DPC 和 ISR）、系统响应问题、应用程序资源利用和中断风暴。

xperf基于Windows事件跟踪Event Tracing for Windows（ETW）基础结构构建。它使用ETW提供程序记录内核事件，然后以图形格式显示它们

ETW 允许 Windows 和应用程序有效地生成事件。可以在任意时间启用和禁用事件，无需重新启动系统或进程。ETW 收集被请求的内核事件，并将其保存到一个或多个文件名为 “trace files” 或者 “traces” 的文件中。
这些内核事件提供了关于系统操作的大量详细信息。用于捕获和分析的最重要和最有用的内核事件是：上下文切换、中断、DPC、进程和线程的创建和销毁、磁盘 I/O、硬故障、处理器 P 状态转换、寄存器操作，以及许多其他操作。

安装

安装包下载:
链接：https://pan.baidu.com/s/1CaD86x7PrT0JRM8A3FuPOg
提取码：om87
复制这段内容后打开百度网盘手机App，操作更方便哦

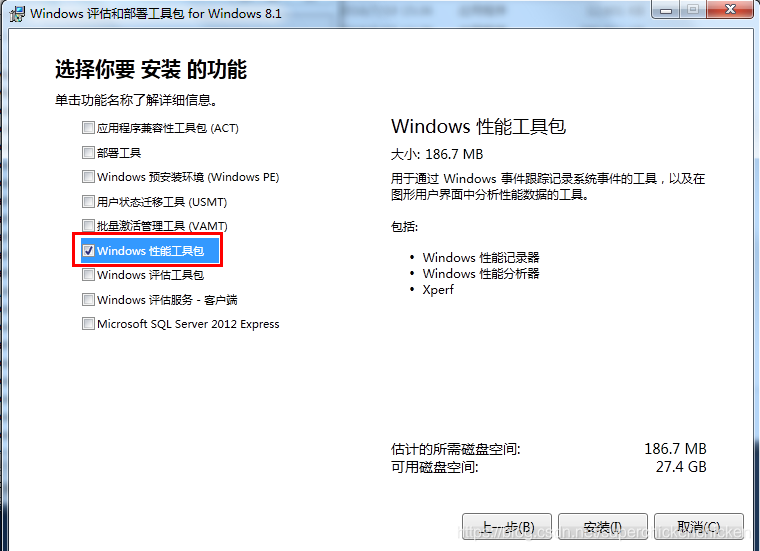

如果只是用xperf 做性能分析的工作，安装的时候可以只选择Windows性能工具包选项

收集

1.使用命令行记录信息:

● 使用管理员权限打开cmd
● 运行命令:xperf -on latency -stackwalk Profile
● 运行或保持需要分析的程序在运行中
● 需要分析的事件完成后，运行命令:xperf -d filename.etl 来停止跟踪事件，将跟踪信息保存到etl文件种

运行命令中的

latency 是一个特殊的provides名，用于打开一些预定义的内核provides,通过xperf -provides KF 查看provides 选项，见附录1

-stackwalk Profile为每个配置文件事件捕获一个堆栈，见附录2

自己也可以组合providers:
xperf -on DiagEasy+FILE_IO

DiagEasy 默认包含
PROC_THREAD、LOADER、DISK_IO、 HARD_FAULTS、 DPC、 INTERRUPT、 CSWITCH 和 PERF_COUNTER

2.使用WPR(Windows Performance Recorder) 记录信息

● 根据自己的需求选择需要记录的数据项，然后“Logging mode”一般选择File， 然后点击Start开始事件跟踪：

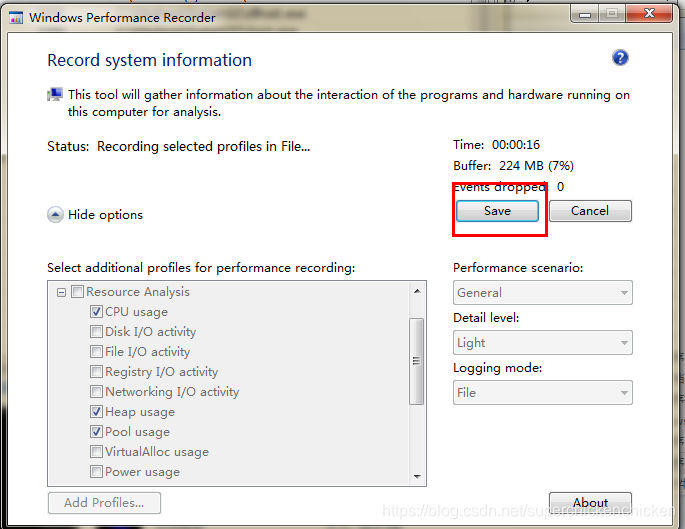

●点击Save，停止事件跟踪，并将.etl文件保存到指定路径

注:如果需要跟踪详细的栈信息，Detail level建议勾选Verbose

分析

打开.etl分析性能

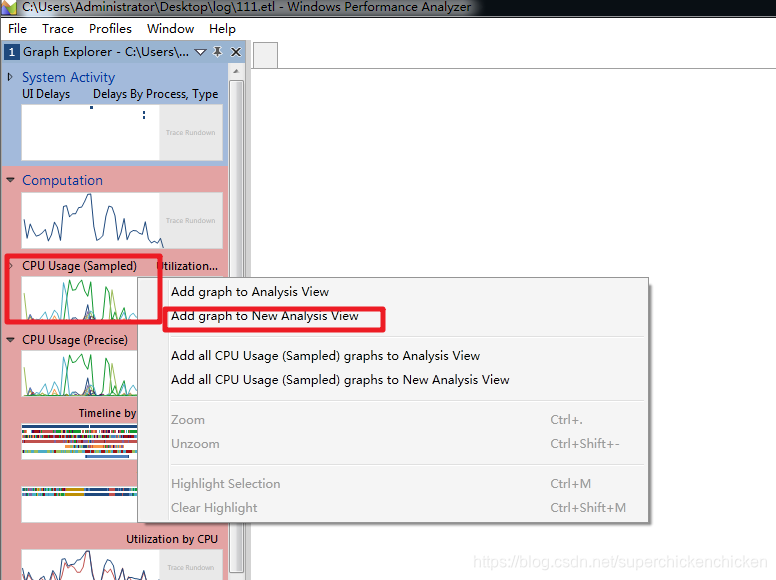

1.一般我们要分析的是CPU时间，它在Computation项里面，用CPU Usage（Sampled）来分析

以打开word为例

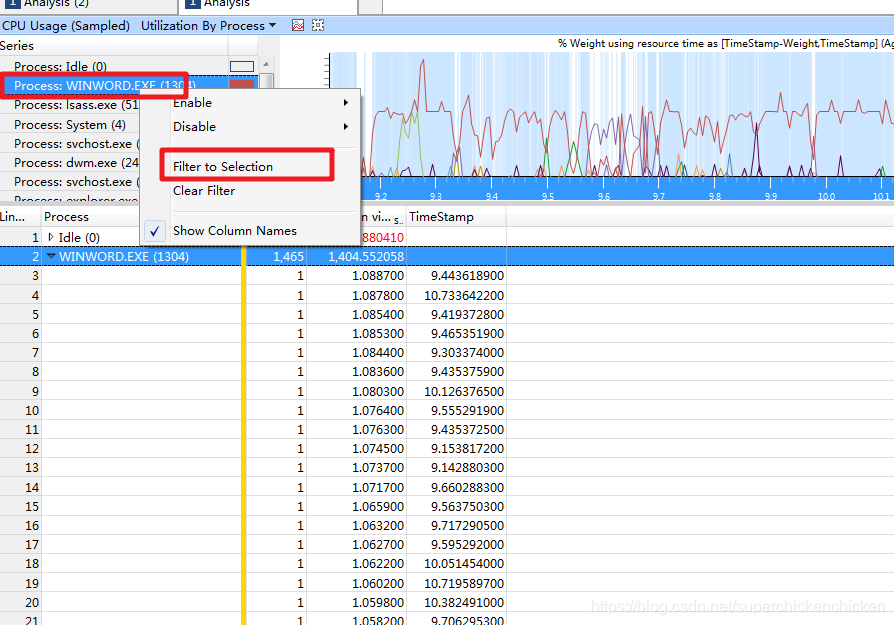

2.筛选目标进程来进行分析

右键，选择Filter to Selection ，筛选后想返回该状态时 选择Clear Filter

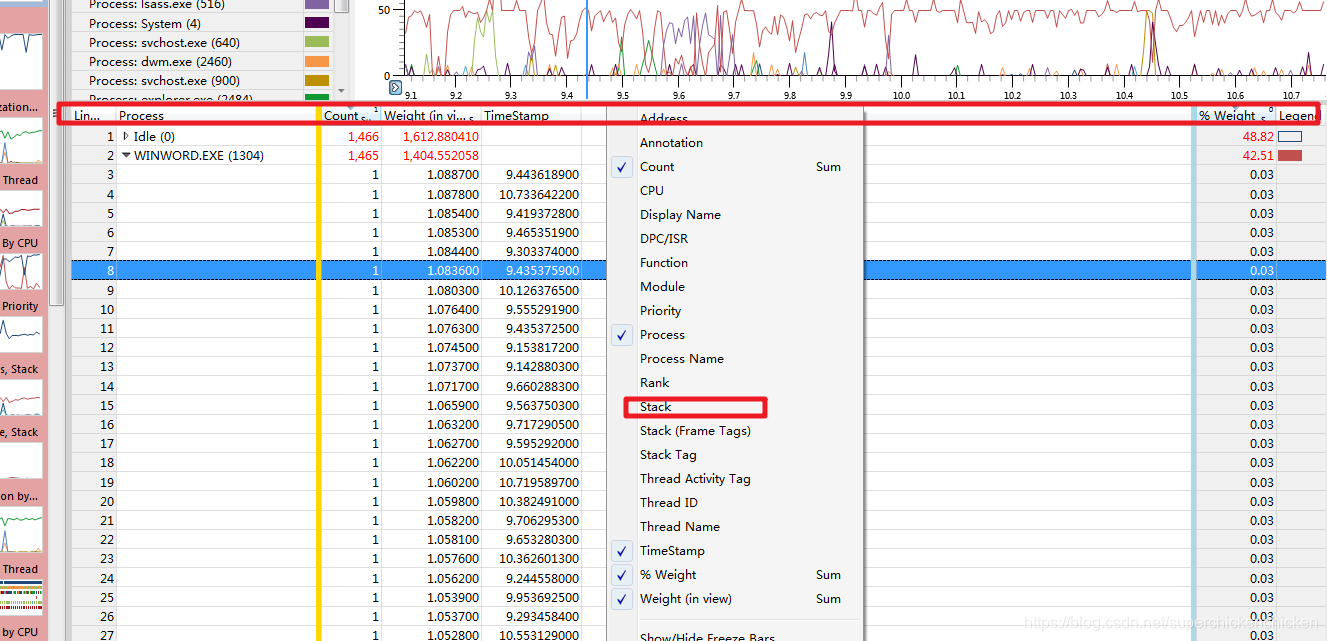

3.增加显示的事件信息

在目录栏右击可添加显示信息：

4.加载符号

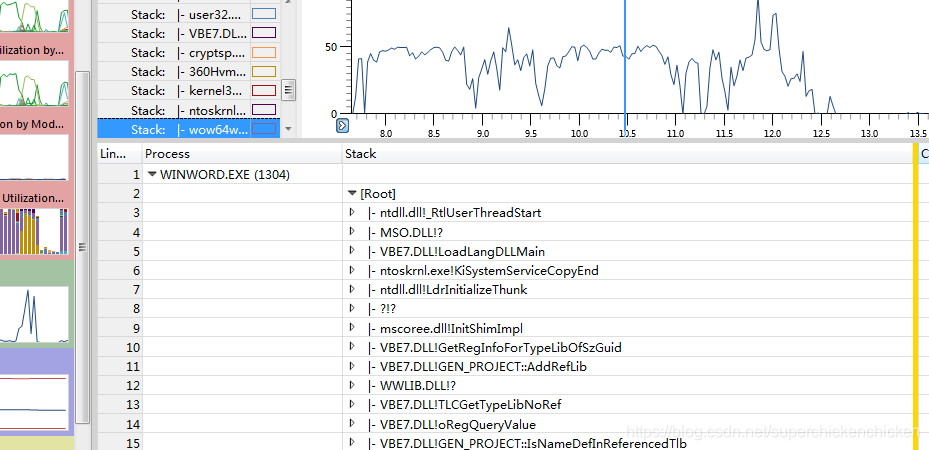

栈信息只识别出了模块名，方法名显示为?

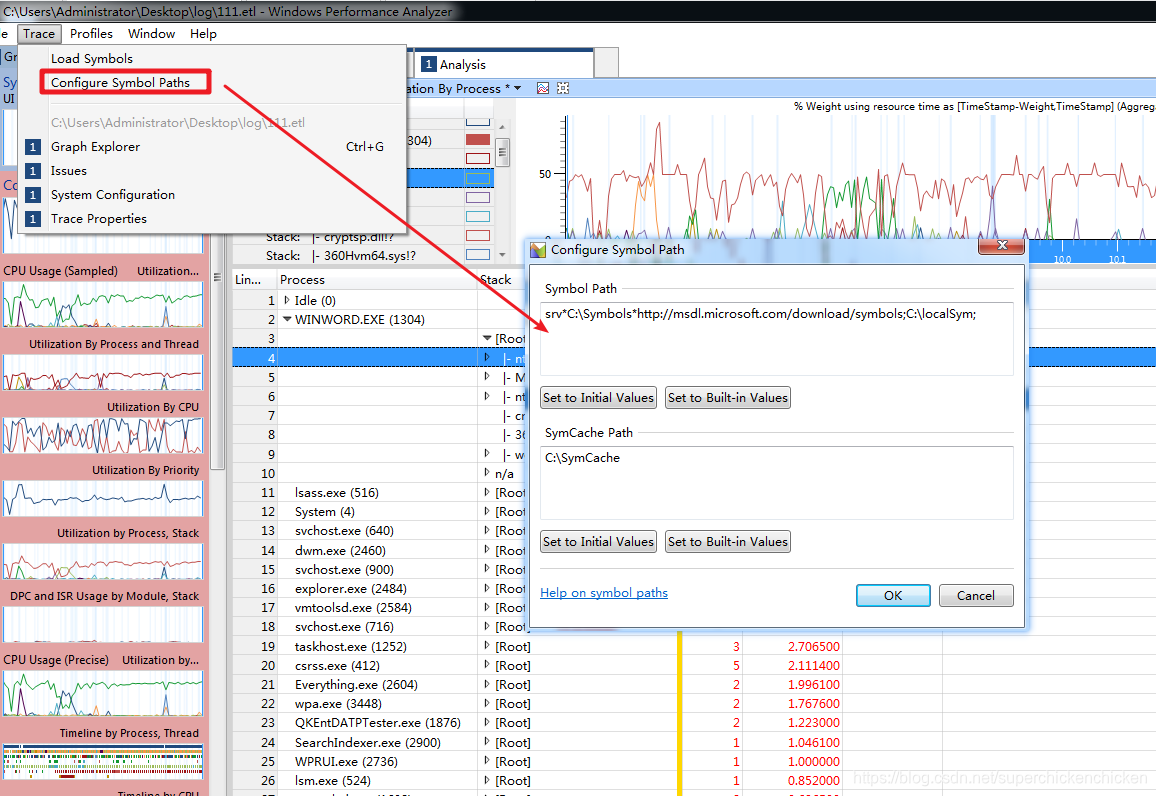

配置符号路径
会从左往右加载，最右面的C:\localSym;是我的本地符号路径

加载符号的服务器已经ping 不通很久了，需要设置一个能访问外网的代理：

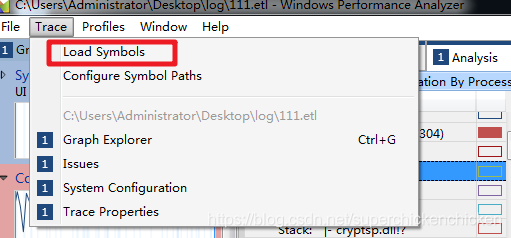

然后加载符号
第一次加载符号可能会慢一点，之后重新加载就会快很多

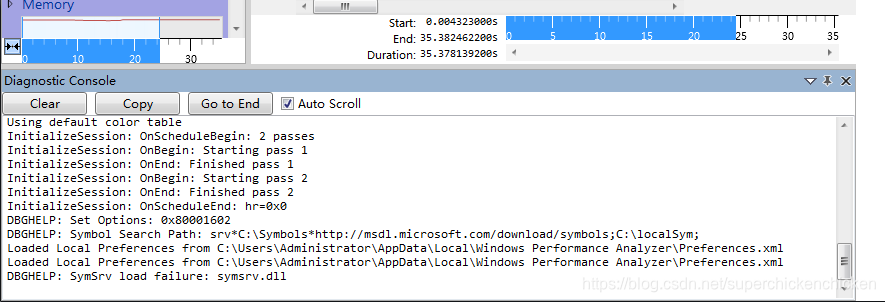

可以在控制台窗口查看加载情况:

系统符号和本地符号，加载成功，结合栈信息进行分析

其他

Precise和Sampled
Precise 比sampled 会多很多可选展示信息：
比如TimeSinceLast： 线程切换过后运行的时长(微秒)等

precise 也把进/线程分为old,readying,new

●New Thread：                                   切换至CPU上进行工作的线程。
●Readying Thread：                              唤醒New Thread的线程，也就是导致New Thread从其他状态转换到运行中的线程。
●Old Thread：                                   本来在当前CPU上执行的，而在New Thread切入之后被换出的线程。
●New Process / Readying Process / Old Process： New Thread / Readying Thread / Old Thread所属的进程。

附录

1.Xperf 查看支持的Kernel Flag

xperf 工具使用Kernel Flag字段来过滤事件类型

xperf -provides KF

CMD窗口：

 PROC_THREAD    : 进/线程的创建和删除
 LOADER         : 内核和用户模式下的镜像加载/卸载事件
 PROFILE        : CPU Sample profile
 CSWITCH        : Context Switch
 COMPACT_CSWITCH: Compact Context Switch
 DISPATCHER     : CPU Scheduler
 DPC            : DPC Events
 INTERRUPT      : Interrupt events
 INTERRUPT_STEER: Interrupt Steering events
 WDF_DPC        : WDF DPC events
 WDF_INTERRUPT  : WDF Interrupt events
 SYSCALL        : 系统调用
 PRIORITY       : 优先级变更
 SPINLOCK       : 自旋锁碰撞
 KQUEUE         : Kernel Queue Enqueue/Dequeue
 ALPC           : 高级本地过程调用
 PERF_COUNTER   : Process Perf Counters
 DISK_IO        : Disk I/O
 DISK_IO_INIT   : Disk I/O Initiation
 FILE_IO        : File system operation end times and results
 FILE_IO_INIT   : File system operation (create/open/close/read/write)
 HARD_FAULTS    : Hard Page Faults
 FILENAME       : FileName (e.g., FileName create/delete/rundown)
 SPLIT_IO       : Split I/O
 REGISTRY       : Registry tracing
 REG_HIVE       : Registry hive tracing
 DRIVERS        : Driver events
 POWER          : Power management events
 CC             : Cache manager events
 NETWORKTRACE   : Network events (e.g., tcp/udp send/receive)
 VIRT_ALLOC     : Virtual allocation reserve and release
 MEMINFO        : Memory List Info
 ALL_FAULTS     : All page faults including hard, Copy on write, demand ze
 lts, etc.
 MEMINFO_WS     : Working set Info
 VAMAP          : MapFile info
 FOOTPRINT      : Support footprint analysis
 MEMORY         : Memory tracing
 REFSET         : Support footprint analysis
 HIBERRUNDOWN   : Rundown(s) during hibernate
 CONTMEMGEN     : Contiguous Memory Generation
 POOL           : Pool tracing
 CPU_CONFIG     : NUMA topology, Processor Group and Processor Index to Number mapping. By default it is always enabled
 SESSION        : Session rundown/create/delete events.
 IDLE_STATES    : CPU Idle States
 TIMER          : Timer settings and its expiration
 CLOCKINT       : Clock Interrupt Events
 IPI            : Inter-processor Interrupt Events
 OPTICAL_IO     : Optical I/O
 OPTICAL_IO_INIT: Optical I/O Initiation
 FLT_IO_INIT    : Minifilter callback initiation
 FLT_IO         : Minifilter callback completion
 FLT_FASTIO     : Minifilter fastio callback completion
 FLT_IO_FAILURE : Minifilter callback completion with failure
 KE_CLOCK       : Clock Configuration events
 PMC_PROFILE    : PMC sampling events

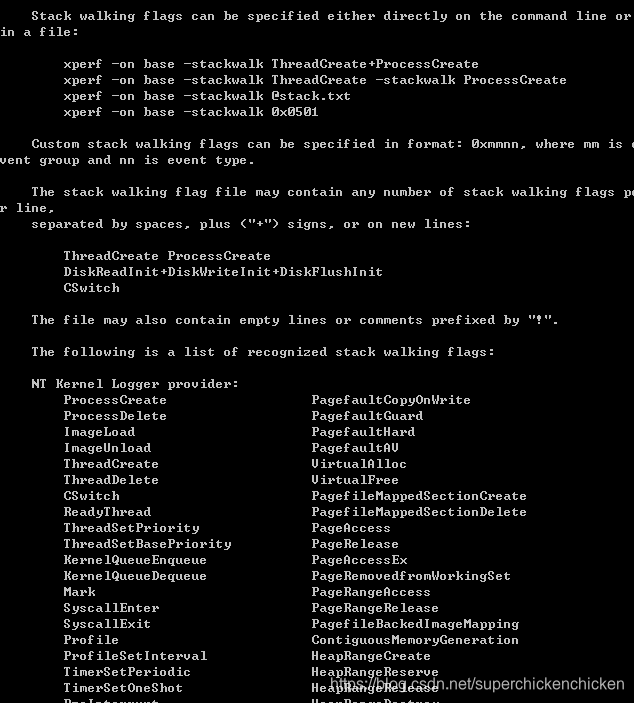

2.Xperf 查看堆栈开关选项

Xperf 查看堆栈开关选项
xperf -help stackwalk

CMD窗口:

Xperf开启事件追踪

xperf -on KF1+KF2+KF3

例如：

xperf -on PROC_THREAD+LOADER+PROFILE -stackwalk profile
