Qt项目实战1：简单的串口工具

上一篇内容Qt学习笔记1：创建一个QT的空项目介绍了初始Qt，不依赖Qt提供的模板框架，自己创建一个空的Qt项目。
本篇中，通过实际的小例子来熟悉一下Qt的使用 —— 串口工具。

页面布局

项目需求

• 实现串口打开/关闭；
• 实现串口配置参数设置；
• 实现串口数据接收、显示；
• 实现串口数据发送。

创建一个空的Qt项目

可以参考：Qt学习笔记1：创建一个QT的空项目。这里不再详述。
本项目在设计时，以熟悉Qt使用为目的，串口工具的功能力求简洁实用。在后续的学习和开发中，可以逐步完善。

Qt页面部件设计

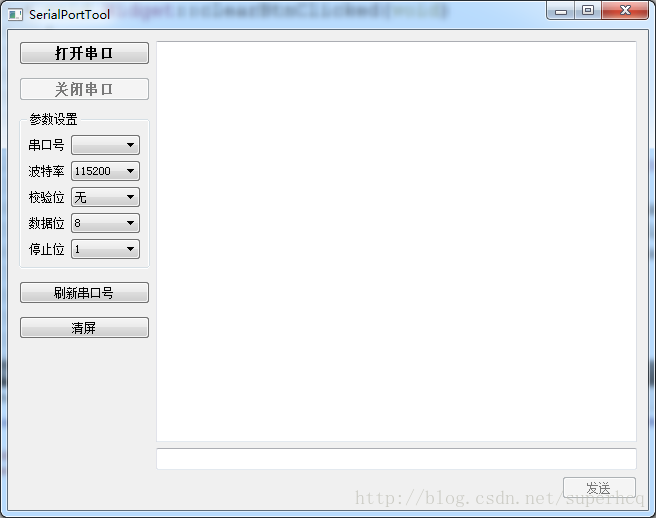

完成效果图如下所示，可以根据个人喜好做相应调整。

总体采用格点布局，将整个页面分为左右两部分:

左半边，又分为上（打开、关闭按钮）、中（参数配置）、下（其它扩展操作部件）。
右半边，又分为上（显示文本框）、中（发送数据输入文本框）、下（发送按钮）。

初始化设置布局代码：

QGridLayout *layout = new QGridLayout();
layout->addLayout(openAndCloseBtn(), 0, 0, 1, 1);
layout->addWidget(serialPortParamSettings(), 1, 0, 1, 1);
layout->addLayout(extraConfig(), 2, 0);
layout->addWidget(showTextEdit, 0, 1, 3, 6);
layout->addWidget(inputLineEdit, 7, 1, 1, 6);
layout->addWidget(sendBtn, 9, 6, 1, 1);

setLayout(layout);

串口参数配置

获取串口参数信息

Qt库提供了串口操作相关的类

QSerialPortInfo ： 串口信息类
QSerialPort ： 串口相关操作类

通过foreach语句，向系统查询串口信息：

foreach (const QSerialPortInfo &info, QSerialPortInfo::availablePorts())
{
    qDebug() << "Name        : " << info.portName();
    qDebug() << "Description : " << info.description();
    qDebug() << "Manufacturer: " << info.manufacturer();

    // Example use QSerialPort
    QSerialPort serial;
    serial.setPort(info);
    if (serial.open(QIODevice::ReadWrite))
    {
        qDebug() << "Name        : add " << info.portName();
        com->addItem(info.portName());
        serial.close();
    }
}

获取到系统资源后，尝试打开串口，若串口打开成功，将串口号添加到参数配置部件中，然后关闭串口。
通过此操作，可以查询到当前系统所有可用的串口号。
此操作在初始化时获取一次，为了方便动态调整串口信息，增加一个刷新串口号的按钮，手动获取。

串口参数配置

串口参数包括串口号（自动获取）、波特率、数据位、校验位、停止位。

QGroupBox *groupBox = new QGroupBox();
QFormLayout *layout = new QFormLayout();
com = new QComboBox();
baudRate = new QComboBox();
dataBit = new QComboBox();
parity = new QComboBox();
stopBit = new QComboBox();

QStringList baudList;
QStringList parityList;
QStringList dataBitsList;
QStringList stopBitsList;

/* baud rate */
baudList<<"1200"<<"1800"<<"2400"<<"4800"<<"9600"
      <<"14400"<<"19200"<<"38400"<<"56000"<<"57600"
     <<"76800"<<"115200"<<"128000"<<"256000";
baudRate->addItems(baudList);
baudRate->setCurrentIndex(11);

/* parity */
parityList<<"无"<<"奇"<<"偶";
parity->addItems(parityList);
parity->setCurrentIndex(0);

/* data bits */
dataBitsList<<"5"<<"6"<<"7"<<"8";
dataBit->addItems(dataBitsList);
dataBit->setCurrentIndex(3);

/* stop bits */
stopBitsList<<"1"<<"1.5"<<"2";
stopBit->addItems(stopBitsList);
stopBit->setCurrentIndex(0);

/* vertical layout */
layout->setAlignment(Qt::AlignCenter);
layout->addRow(new QLabel(tr("串口号")), com);
layout->addRow(new QLabel(tr("波特率")), baudRate);
layout->addRow(new QLabel(tr("校验位")), parity);
layout->addRow(new QLabel(tr("数据位")), dataBit);
layout->addRow(new QLabel(tr("停止位")), stopBit);

/* group box */
groupBox->setTitle(tr("参数设置"));
groupBox->setLayout(layout);

此处使用groupBox部件，使用表单布局，将串口的参数加入到设置中去。效果如界面所示。

串口相关操作

打开/关闭串口

串口操作包括串口打开、关闭和串口参数设置。
在串口打开成功后，启动一个定时器，定时读取串口接收到的数据。
串口打开槽函数：

void Widget::openBtnClicked(void)
{
    qDebug() << "Open serial port";
    serial = new QSerialPort();
    serial->setPortName(com->currentText());
    if (serial->open(QIODevice::ReadWrite)) {
        openBtn->setEnabled(false);
        closeBtn->setEnabled(true);
        sendBtn->setEnabled(true);
    }

    serial->setBaudRate(baudRate->currentText().toInt());
    serial->setDataBits((QSerialPort::DataBits)dataBit->currentText().toInt());
    serial->setStopBits((QSerialPort::StopBits)stopBit->currentIndex());
    serial->setParity((QSerialPort::Parity)parity->currentIndex());
    serial->setFlowControl(QSerialPort::NoFlowControl);

    timer = new QTimer();
    connect(timer, SIGNAL(timeout()), this, SLOT(upgradeRecvData()));
    timer->start(200);
}

串口关闭槽函数：

void Widget::closeBtnClicked(void)
{
    qDebug() << "Close serial port";
    if (timer != NULL) {
        qDebug() << "timer";
        timer->stop();
    }

    if (serial != NULL) {
        qDebug() << "serial";
        serial->close();
        delete serial;
        serial = NULL;
    }

    openBtn->setEnabled(true);
    closeBtn->setEnabled(false);
    sendBtn->setEnabled(false);
}

串口数据接收/发送

定时器时间到，读取串口接收懂啊的数据，显示在文本框中。
此处简易的串口工具，没有设置显示的最大缓冲区、保存日志等操作，可自行完善。
在串口发送数据后，自动增加一个换行，方便命令输入的使用。
数据接收和显示的槽函数：

void Widget::upgradeRecvData(void)
{
    recvData = serial->readAll();
    if (recvData != NULL) {
        showTextEdit->append(recvData);
    }

    recvData.clear();
}

数据发送的槽函数：

void Widget::sendBtnClicked(void)
{
    QByteArray buf = inputLineEdit->text().toLocal8Bit();
    serial->write(buf);
    serial->write("\n");
    inputLineEdit->clear();
}

源码下载链接：Qt串口工具
