APM主控键盘PCB下单全流程实战：从优惠券到低成本贴片方案
前言
在键盘DIY领域，从PCB设计到实物打样是关键的落地环节。本文将以APM主控键盘为例，系统讲解PCB下单的全流程技巧，包括优惠券领取、文件上传、生产参数配置、元器件替换优化以及低成本贴片方案。无论你是首次尝试PCB打样的新手，还是希望降低制造成本的进阶玩家，都能通过这套实战方法大幅降低打样成本，提升下单效率。
核心内容概览：
- PCB打样优惠券获取与使用技巧
- 立创EDA文件准备与上传流程
- 生产参数合理配置与成本控制
- 元器件替换与换料费优化方案
- 经济型贴片策略（直贴底层+自焊方案）
- 全流程成本分析与实战优化
一、PCB打样前的准备工作
1.1 优惠券领取与使用技巧

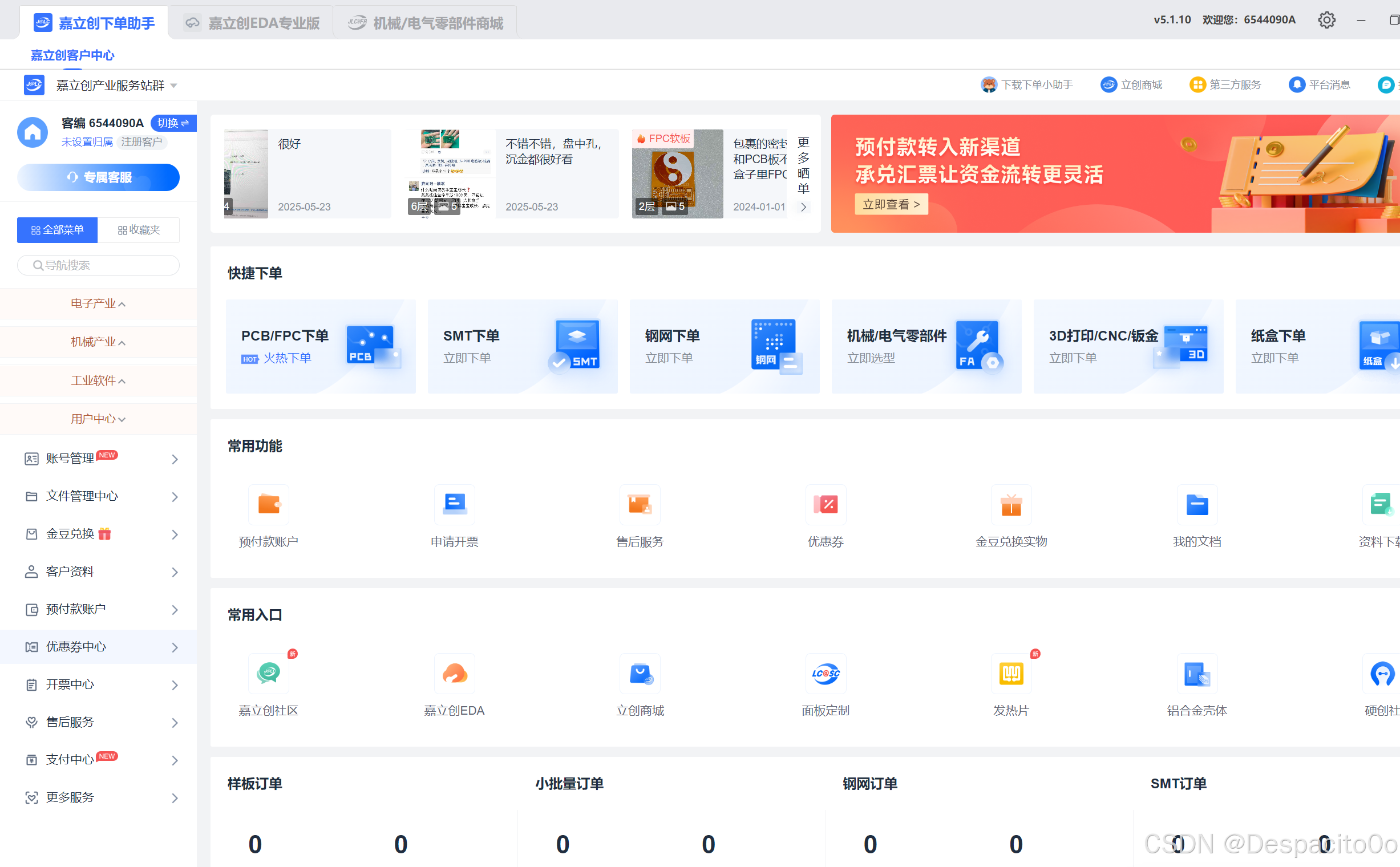

PCB打样前的第一步是获取优惠券，以立创EDA平台为例，具体操作如下：
# 优惠券领取详细步骤
1. 打开立创EDA官网并登录个人账号
2. 点击页面顶部导航栏中的"优惠券中心"选项
3. 在优惠券列表中找到"PCB打样白嫖券"（一般支持10cm×10cm以内免费打样）
4. 点击"领取"按钮将优惠券添加到个人账户中
5. 系统会自动将符合条件的优惠券应用到订单（下单时注意检查是否成功应用）
省钱进阶技巧：立创EDA平台通常每周都会发布不同额度的打样优惠券，新注册用户可获得多张免费打样券。建议关注官方微信公众号、技术社区或QQ群，定期会发布最新优惠码。特别是在电子展会或重大节日期间，会发放更多高额优惠券，甚至可叠加使用，进一步降低成本。

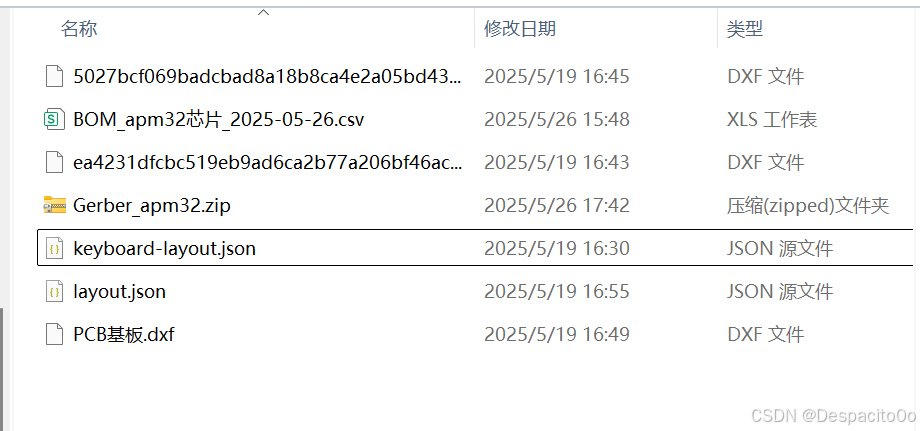

1.2 设计文件准备与检查
在下单前，必须确保PCB设计文件完整无误，需准备的核心文件包括：
- Gerber文件：包含所有必要层（铜箔层/阻焊层/丝印层/钻孔文件等）
- BOM表：完整的元器件清单（包含型号、数量、封装信息）
- 坐标文件：指定贴片元件在PCB上的精确位置
这些文件通常可以从PCB设计软件（如立创EDA、Altium Designer等）中导出。在导出前，建议进行DRC（设计规则检查）确保无错误。
二、PCB下单全流程实战

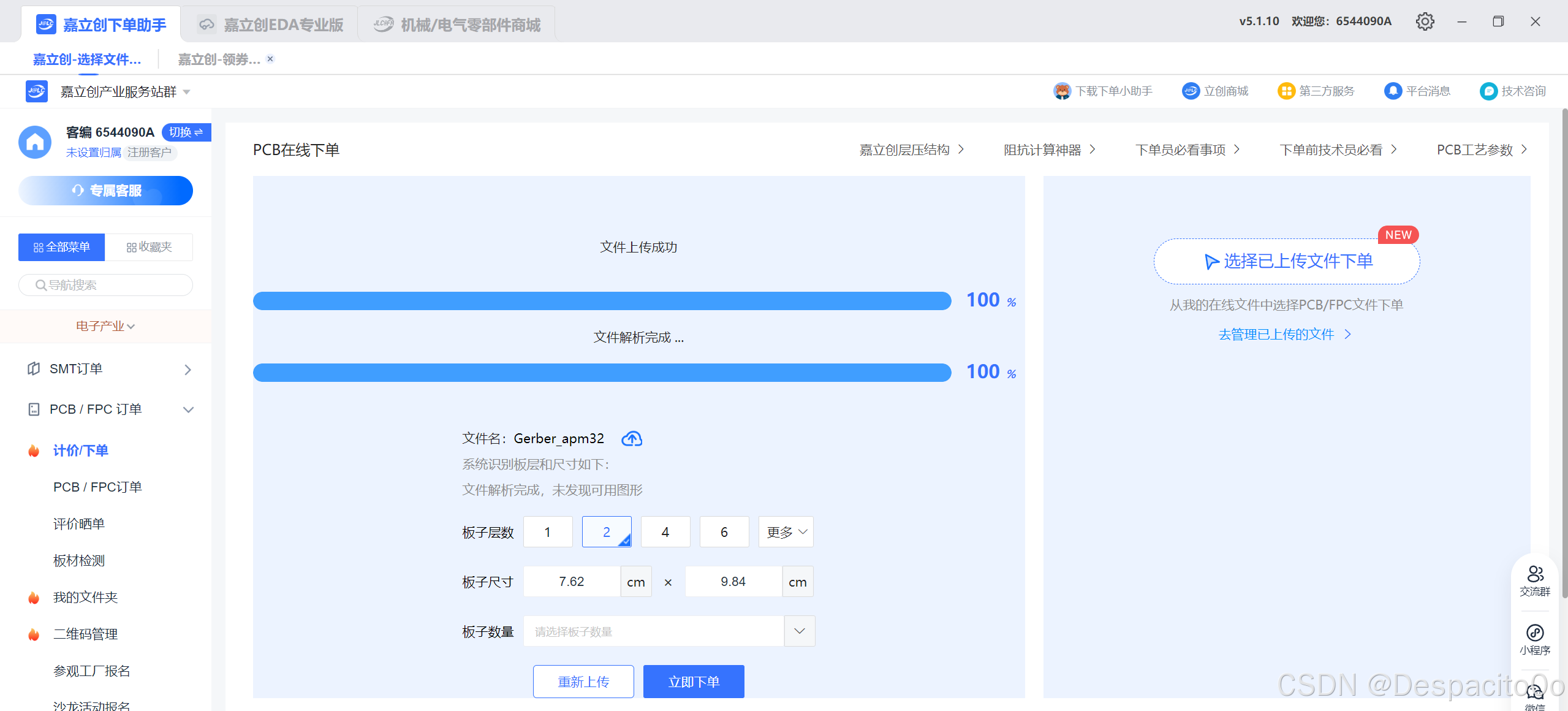

2.1 设计文件上传与解析
登录立创打样平台后，按照以下步骤上传并解析文件：
# 文件上传与解析详细流程
1. 进入立创EDA网站的"PCB打样"页面（位于顶部导航栏）
2. 在打样界面中点击醒目的"上传Gerber文件"按钮
3. 在弹出的文件选择器中，选择之前导出的完整Gerber文件夹
4. 点击"确认上传"并等待系统解析（通常需要1-3分钟，取决于PCB复杂度）
5. 解析完成后，系统会显示3D预览图，此时需仔细检查PCB尺寸、形状和元件位置是否符合预期
6. 如发现问题，可点击"重新上传"按钮更换文件；如无问题，继续下一步
常见问题及解决方案：
- 解析失败：通常是因为Gerber文件格式不符合要求（立创要求RS-274X格式），建议在PCB设计软件中重新导出，并确保选择正确的输出格式
- 层文件缺失：检查是否包含所有必要层文件，特别是容易遗漏的钻孔文件(Drill)、边框文件
- 文件命名问题：Gerber文件名最好使用英文且避免特殊字符，中文文件名可能导致解析失败

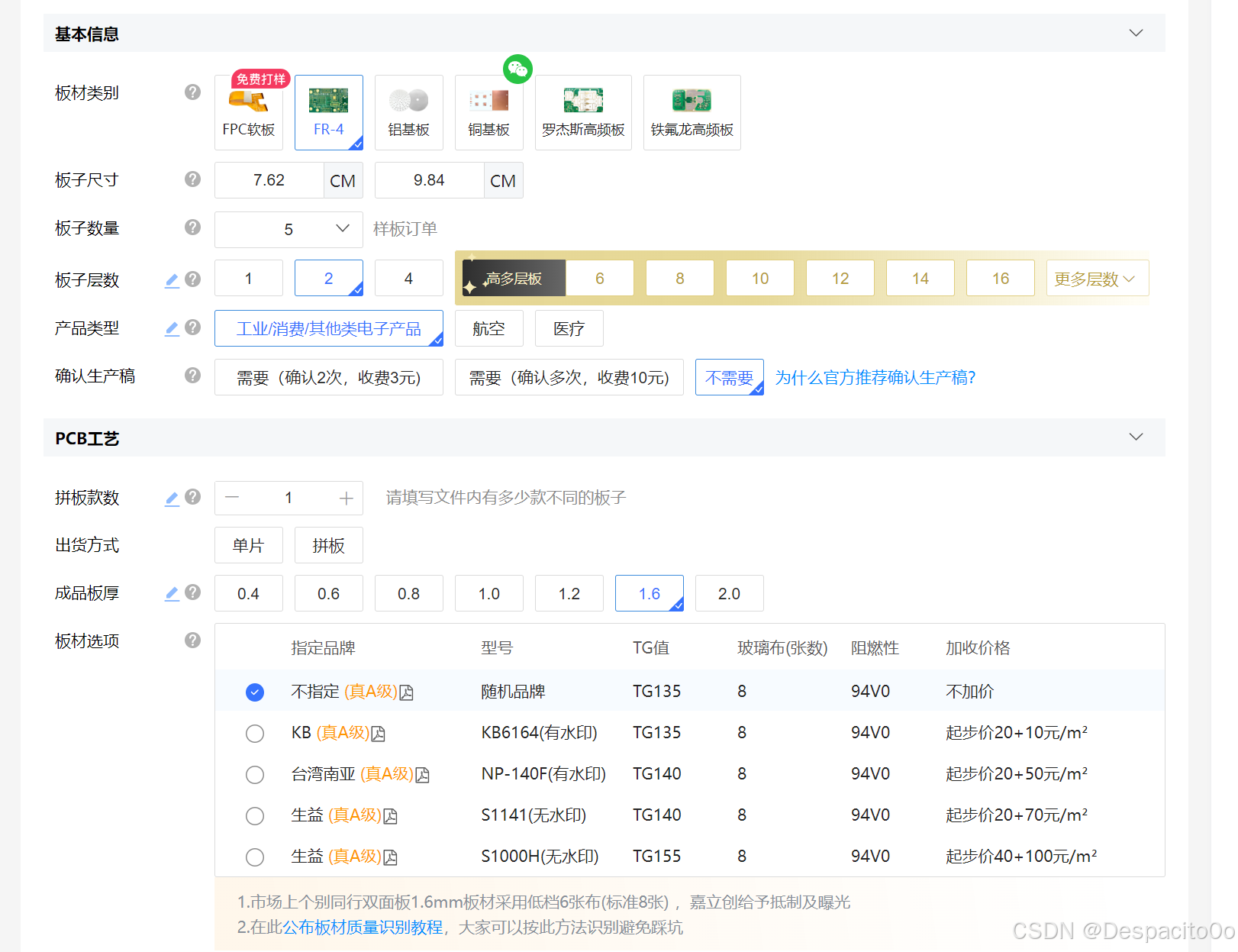

2.2 生产参数配置详解
PCB打样的生产参数直接影响板子质量和成本，以下是针对键盘PCB的最佳配置方案：
核心参数选择与说明：
- 板厚：推荐选择1.6mm（键盘的标准厚度，兼顾强度和成本）
- 阻焊颜色：
- 黑色（经典美观，适合大多数键盘设计）
- 绿色（传统工业风格，成本略低）
- 白色（高端时尚风格，但脏污较明显）
- 表面处理工艺：
- 无铅喷锡（默认选项，成本低且适合大多数应用）
- 沉金（抗氧化性佳，但成本高30-50%，适合高端产品或长期存放）
- 过孔处理：
- 盖油（默认，防止焊接时锡膏流入过孔）
- 过孔塞孔（适合需要更高密封性的应用）
- 沉铜过孔（适合高频电路，价格较高）
# 键盘PCB推荐参数详细配置步骤
1. 在"板厚"下拉菜单中选择"1.6mm"（标准键盘厚度）
2. "阻焊颜色"根据个人喜好选择，初次制作推荐"黑色"（美观耐脏）
3. "表面处理"选择"无铅喷锡"（性价比最高，适合键盘应用）
4. 勾选"过孔盖油"选项（防止焊接时锡膏流入过孔）
5. 对于线宽/间距参数，保持设计文件中的原始设置（通常无需手动修改）
6. 特殊工艺如"金手指""斜边"等键盘PCB一般不需要，保持不勾选状态

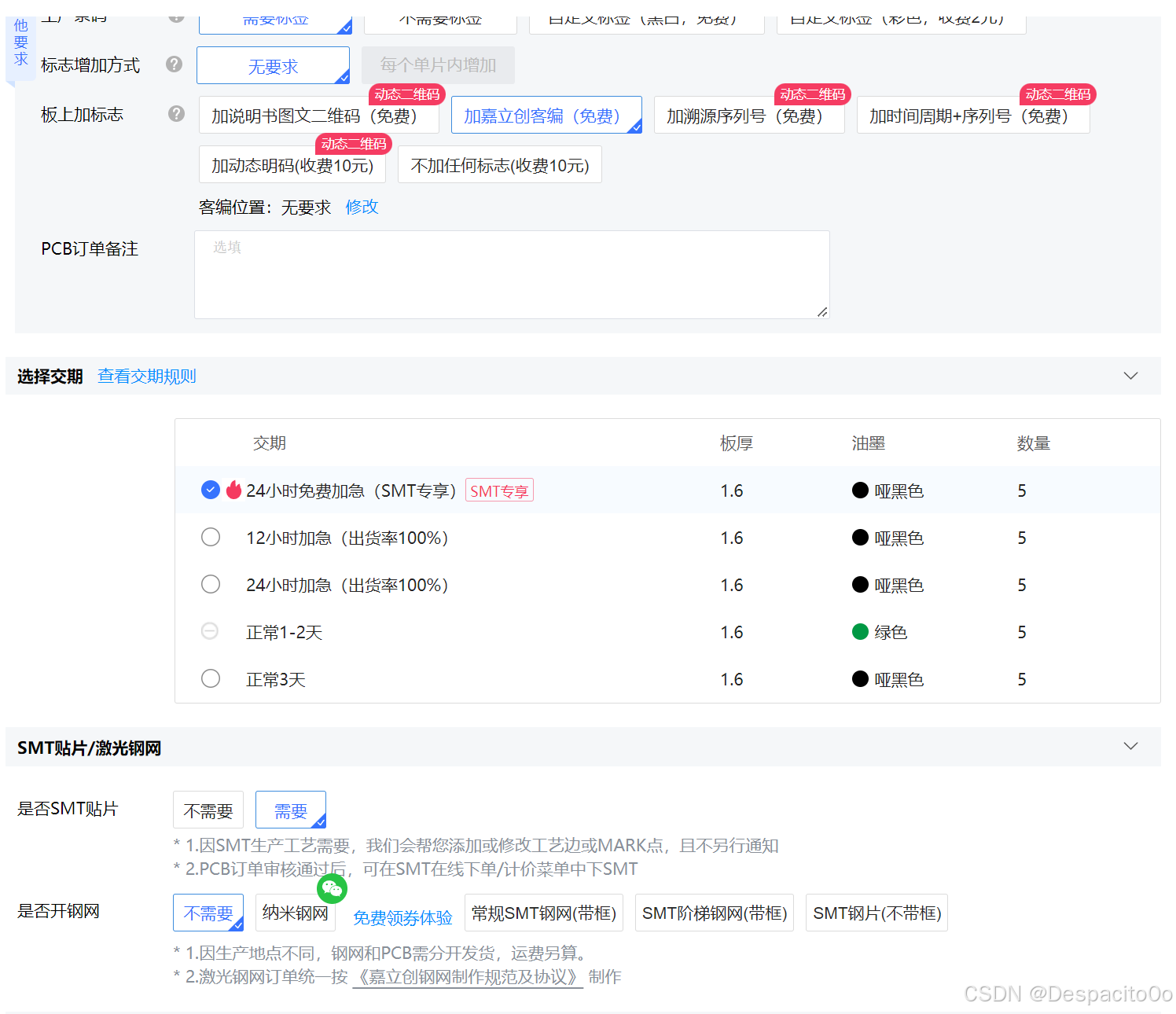

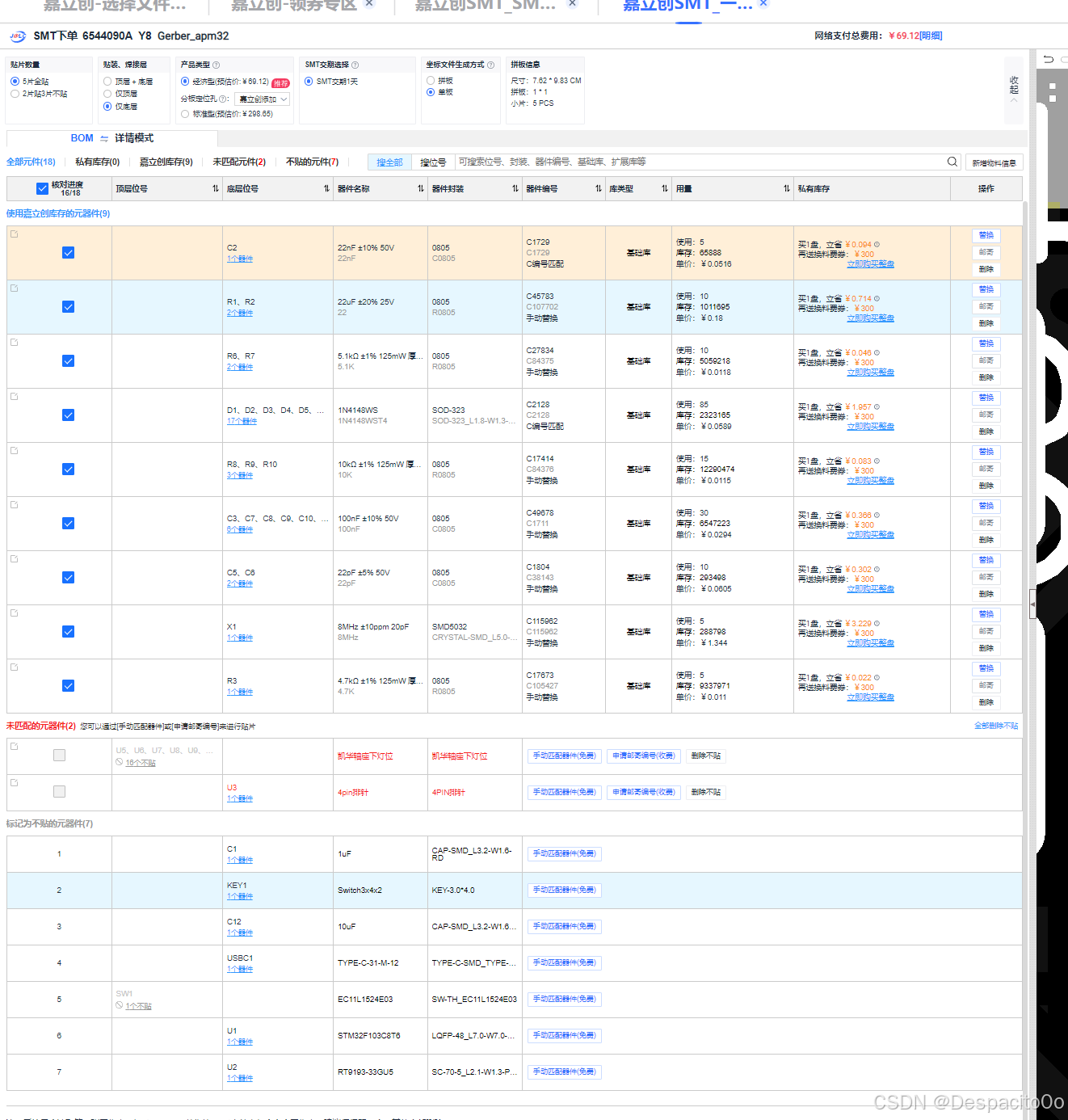

2.3 SMT贴片服务选择与配置
对于含有贴片元件的键盘PCB，需要合理配置SMT参数以降低成本：
# SMT贴片服务配置详细流程
1. 在打样页面向下滑动至"SMT贴片"区域，勾选"需要SMT贴片"选项
2. 选择贴片方案：推荐"直贴底层"（经济型方案，适合键盘PCB）
3. 点击"上传BOM表"按钮，选择之前准备的元件清单文件
4. 点击"上传坐标文件"按钮，选择元件位置坐标文件
5. 等待系统自动匹配元器件（此过程可能需要1-2分钟）
6. 匹配完成后，检查匹配结果，特别关注红色标记的未匹配元件
7. 对于系统无法自动匹配的元件，可使用"手动匹配"功能或标记为"自焊"
8. 确认所有元件状态正常后，继续下一步
成本控制关键点：对于键盘PCB，采用"直贴底层"方案比双面贴片可节省30-40%的贴片费用。具体做法是在设计时将大部分SMT元件集中布置在PCB底层，顶层仅保留必要的元件或全部采用手工焊接元件。
三、元器件替换与成本优化
3.1 换料费产生原因与影响因素
换料费是PCB贴片成本中常被忽视但影响巨大的部分，了解其产生原因有助于有针对性地降低成本：
换料费产生的主要原因：
- 使用立创扩展库元件：扩展库元件通常需额外采购，导致换料费增加
- 选用高价品牌元器件：如进口芯片、军工级元件等
- 非标准封装规格：如特殊尺寸电阻电容、非常规接口等
- 库存缺货替代：厂商库存不足时进行替代采购产生的费用
3.2 元器件替换实战案例分析
案例1：轻触开关优化替换
轻触开关是键盘PCB上常见的元件，优化替换步骤：
# 轻触开关替换详细步骤
1. 在SMT贴片配置页面，找到待替换的轻触开关
2. 点击该元件右侧的"搜索替代料"按钮
3. 在搜索结果中筛选条件：
- 确保封装尺寸匹配（如6mm×6mm×5mm）
- 确认按压力度相近（通常为160g或260g）
- 检查额定电流/电压是否满足需求（一般≥50mA/12V）
4. 从基础库中选择一个参数匹配的型号
5. 点击"替换"按钮并在弹窗中确认替换
6. 查看换料费变化（合理替换可节省每个开关4-5元）
实际案例：将原扩展库的ALPS品牌轻触开关替换为基础库的国产轻触开关，在保证功能完全一致的情况下，单个订单节省换料费约20元。
案例2：APM主控芯片替换优化
# APM主控替换优化流程
def optimize_mcu_cost():
"""
主控芯片成本优化函数
原始设置：使用立创扩展库APM32F103C8T6（单价约19.4元）
优化目标：找到同封装、兼容功能的低成本替代品
"""
# 查找当前使用的主控芯片
mcu = find_component("APM32F103C8T6")
# 判断价格是否超过阈值
if mcu.price > 10:
# 在基础库中查找符合条件的替代型号
alternative = find_alternative(
footprint=mcu.footprint, # 保持相同封装（LQFP48）
price_threshold=5, # 设置价格上限
function="MCU" # 功能类别
)
# 如找到合适替代品则进行替换
if alternative:
replace_component(mcu, alternative)
# 返回节省的成本
return "成功优化！节省成本: " + str(mcu.price - alternative.price) + "元/片"
# 如无需替换则返回相应信息
return "当前主控芯片已是最优选择，无需替换"
3.3 低成本贴片方案终极优化策略
通过综合应用以下策略，可将键盘PCB的贴片成本降至最低：
# 低成本贴片全面优化方案
1. 元件分类与自焊策略：
- 将大尺寸易焊接元件标记为"自焊"（如轴座、USB接口、排针等）
- 将体积大、单价高的元件设为自焊（如编码器、大电容等）
- 只保留难以手工焊接的小型元件使用贴片服务（如0603电阻电容、小型IC等）
2. 基础库优先原则：
- 系统性检查所有元件，确保全部使用立创基础库中的元件
- 对于必须使用扩展库的元件，考虑功能等效的基础库替代品
- 避免使用进口品牌和特殊型号，选择国产通用型号
3. 元件规格标准化：
- 电阻电容统一使用0603或0805标准封装（避免0402等小尺寸）
- 二极管选择SOD-123等常见封装
- 晶振选择标准频率（如8MHz、16MHz、20MHz）的通用型号
- IC选择SOIC、TSSOP等标准封装（避免QFN、BGA等特殊封装）
4. 批量与合并优化：
- 利用免费额度一次性下单5片（立创免费打样通常支持5片以内）
- 将多个小项目合并为一个大订单，摊薄基础工程费
- 相同元件多个PCB共用，降低单位采购成本
采用上述优化策略后，一块中等复杂度的APM主控键盘PCB，贴片总成本可从原始的200-300元降至60-80元，节省率达70%以上。
四、下单成本分析与最终确认
4.1 成本构成详解与优化前后对比
以典型的APM主控60%配列键盘PCB为例，下表展示了优化前后的成本对比：
| 成本项目 | 优化前费用 | 优化后费用 | 节省比例 | 优化要点 |
|---|---|---|---|---|
| PCB板材费 | 0元(白嫖券) | 0元 | 100% | 使用优惠券完全免除 |
| 基础工程费 | 50元 | 50元 | 0% | 固定费用，难以优化 |
| 元器件成本 | 14.5元 | 8.2元 | 43% | 选择性价比高的器件 |
| 贴片工费 | 3.5元 | 3.5元 | 0% | 基础费率,难以降低 |
| 元件换料费 | 220元 | 60元 | 73% | 使用基础库元件替代 |
| 总计 | 401元 | 69.12元 | 80% | 综合优化效果显著 |
成本构成分析：从上表可以看出，换料费是PCB贴片成本的最大组成部分，也是最容易优化的环节。通过合理的元器件替换，可将换料费降低70%以上，这也是为什么本文重点强调元器件优化策略的原因。
4.2 最终下单前的全面检查清单
为确保下单无误，节省时间和成本，建议按以下清单逐项检查：
# PCB下单前完整检查清单
1. 文件验证：
- PCB文件解析是否成功（3D预览无变形、缺失）
- 板子尺寸是否符合预期（使用测量工具确认）
- 元件布局是否正确（特别是关键元件如USB接口位置）
2. 元器件清单确认：
- 所有元件是否已正确匹配（红色未匹配项为0）
- 自焊元件是否已明确标记
- 关键元件型号是否正确（如主控芯片型号）
- 元件总数与设计是否一致
3. 生产参数确认：
- 板厚是否选择正确（键盘通常1.6mm）
- 表面处理工艺是否适合（一般选喷锡）
- 阻焊颜色是否符合设计需求
- 特殊工艺要求是否已配置（如需要）
4. 费用与优惠确认：
- 优惠券是否已成功应用（查看费用明细）
- 换料费是否在合理范围（过高需重新优化）
- 总费用是否符合预算预期

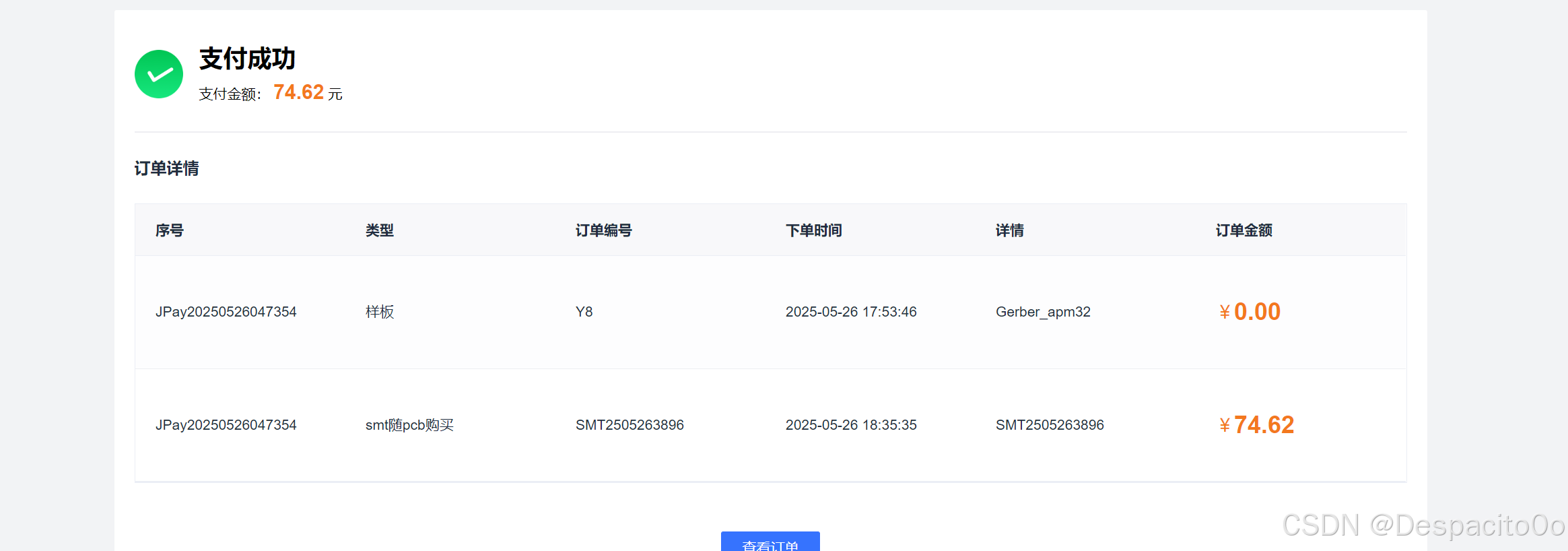

5. 最终确认与下单：
- 收货地址是否正确
- 联系电话是否准确（物流通知用）
- 点击"确认下单"并选择支付方式完成支付
注意事项：下单成功后，系统会生成唯一订单号，建议将其保存下来以便后续查询。立创PCB打样一般在3-5个工作日完成，若包含贴片服务则需额外3-4个工作日。第一次打样建议小批量（1-2片）验证设计无误后再考虑量产。
五、常见问题与解决方案
5.1 元器件匹配失败的处理方法
在SMT贴片过程中，元器件匹配失败是常见问题，解决思路如下：
详细解决步骤：
- 确认失败原因：通常是因为BOM表中的元件型号在立创库中不存在或命名不一致
- 点击未匹配元件，在右侧面板中使用"搜索替代料"功能
- 根据关键参数（如封装尺寸、电气特性）筛选兼容型号
- 选择合适的替代元件并点击"替换"按钮
- 如无法找到合适替代品，可将该元件标记为"自焊"
实用技巧：对于特殊元件，可以在立创商城先搜索查看是否有现货，记录下准确型号后再在SMT系统中搜索匹配，这样可提高匹配成功率。
5.2 换料费居高不下的系统化解决方案
高额换料费是许多PCB制作初学者面临的主要问题，以下提供完整的三步降低方案：
# 换料费优化三步走详细方案
1. 扩展库元件系统性替换：
- 导出当前BOM表并在Excel中打开
- 使用筛选功能找出所有来自"扩展库"的元件（通常有特殊标记）
- 记录这些元件的封装和关键参数
- 在立创商城搜索同规格的基础库元件
- 逐一替换为基础库元件，保存更新后的BOM表
- 重新上传BOM表并验证换料费变化
2. 封装标准化优化：
- 检查所有电阻电容是否使用标准封装（推荐0603或0805）
- 将非标准小尺寸封装（如0402）替换为0603
- 特殊封装IC（如QFN/QFP）考虑使用SOIC等通用封装替代
- 晶振、二极管等选择最常见规格
- 更新元器件库并重新生成BOM表
3. 品牌与规格降级策略：
- 将进口品牌元件替换为国产同等级产品
- 军工级元件降级为工业级（温度范围-40℃~85℃）
- 高精度元件（如1%电阻）如非必要可降为标准精度（5%）
- 特殊频率晶振替换为标准频率（如用20MHz替代18.432MHz）
- 检查替换后的功能兼容性，确保不影响电路性能
实际案例：某APM键盘PCB项目初始换料费高达220元，主要来自10个扩展库元件。通过系统替换为基础库元件后，换料费降至60元，节省了73%的成本。
六、进阶知识与技巧拓展
6.1 PCB制版工艺选择与性能影响
不同的PCB制版工艺对键盘性能和使用体验有直接影响，以下是详细对比：
| 工艺类型 | 成本 | 适用场景 | 优势 | 劣势 | 建议 |
|---|---|---|---|---|---|
| 单面板 | 最低 | 简单按键板 | 成本低，工艺简单 | 布线受限，功能有限 | 适合简单测试或学习用途 |
| 双面板 | 中等 | 大多数键盘 | 性价比高，布线灵活 | 高速信号可能受干扰 | 推荐大多数键盘项目使用 |
| 4层板 | 高(+70%) | 高端键盘/无线键盘 | 信号质量好，抗干扰 | 成本高，打样周期长 | 适合复杂或高端键盘 |
| 沉金工艺 | 高(+30%) | 展示/长期保存 | 美观，抗氧化性好 | 成本高，易磨损 | 适合高端成品或展示样品 |
| 沉银工艺 | 中等(+15%) | 高频应用 | 导电性好，适合高频 | 易氧化，保存期短 | 适合高频无线键盘 |
| OSP工艺 | 低(+5%) | 大批量生产 | 平整度好，适合细间距 | 保存期短，焊接性一般 | 适合大批量生产 |
选择建议：对于大多数DIY键盘项目，推荐使用双面板+无铅喷锡工艺，这是性价比最高的组合。如果是高端定制或商业产品，可考虑4层板+沉金工艺提升品质和可靠性。
6.2 自焊元件设计与焊接技巧详解
为提高手工焊接成功率，PCB设计阶段应注意以下要点：
# 自焊元件设计与焊接完整指南
1. 元件布局与焊盘设计：
- 普通元件焊盘：直径≥1mm，两侧对称
- 大电流元件（如电源接口）：焊盘直径≥1.5mm，加宽走线
- 多引脚IC：引脚间距≥0.5mm，走线避免从引脚之间穿过
- 排针/排座：标准2.54mm间距，焊盘直径≥1.8mm
2. 元件间距与操作空间：
- 相邻元件中心距离≥元件宽度+2mm
- 热敏元件（如电解电容）远离发热元件
- 高度较高的元件（如轴座）周围预留充足空间
- 板边元件距边缘≥3mm（防止夹治具时碰到元件）
3. 辅助标识设计：
- 在丝印层标注元件方向（如二极管正负极）
- 为IC添加1号引脚标记（小圆点或缺口）
- 标注极性元件的正负极（如电解电容）
- 对关键测试点加标记，便于调试
4. 手工焊接实用技巧：
- 小元件优先焊接，大元件后焊接
- 使用适当功率的烙铁（20-30W适合大多数元件）
- 涂抹适量助焊剂提高焊接质量
- 控制焊接时间（每个点≤3秒，避免过热损坏）
- 使用吸锡带/吸锡器清理焊接错误
实用焊接技巧：对于多引脚IC，可先焊接对角两个引脚固定位置，然后再焊接其余引脚。对于难以手工焊接的QFN/BGA等无引脚封装，建议使用热风焊台或回流焊设备，或在设计时改用有引脚的封装替代。
6.3 小批量生产与测试验证流程
从样品到小批量的完整流程建议：
-
首次打样验证：
- 下单1-2片进行功能验证
- 测试关键功能点（如USB通信、按键检测）
- 检查尺寸和安装孔位是否符合要求
-
设计优化与修改：
- 根据首版测试反馈调整设计
- 解决发现的问题（如信号干扰、布线优化）
- 更新BOM表和生产文件
-
小批量生产：
- 确认设计无误后下单5-10片
- 应用前述优化策略降低成本
- 追加必要的工艺要求（如金手指、加厚铜箔等）
-
测试验证标准：
- 制定测试清单（如键位检测、模式切换）
- 使用万用表检测基本连通性
- 信号质量测试（适用于高速接口）
- 兼容性测试（在不同系统上验证）
经验分享：首批样品建议选择"加急"服务，虽然费用略高，但能更快获得反馈，若设计有误可及时修改，避免更大损失。同时保存好所有设计文件和下单参数，便于后续重复下单或升级改版。
结语
从设计到下单，PCB打样是键盘DIY项目中至关重要的一步。通过合理利用优惠券、优化元器件选择、调整贴片工艺和自焊策略，可以将APM主控键盘的PCB制作成本控制在极低水平，实现高性价比的制作方案。对于初学者，可先从小尺寸简单功能的PCB开始尝试，积累经验后再挑战复杂设计。
经过本文介绍的各项优化策略，一块中等复杂度的键盘PCB总成本可控制在70元以内，而专业级的优化甚至可将成本降至50元以下。这不仅大大降低了键盘DIY的门槛，也为设计创新提供了更多可能性。
实战建议：首次尝试PCB打样时，建议不要一次性下单太多数量，先用1-2片验证设计无误后再考虑批量生产。同时，保留完整的设计文件和下单参数记录，便于后续复制或改进。对于关键的设计决策和元件替换，建议做好记录，形成个人知识库，为后续项目积累经验。
附录：立创打样平台快捷操作指南
实用功能与操作方法
| 功能 | 操作路径 | 使用场景 | 实用技巧 |
|---|---|---|---|
| 优惠券领取 | 首页→优惠券中心 | 降低打样成本 | 每周一早上刷新查看新券 |
| 3D预览 | 上传文件后→查看3D | 检查设计合理性 | 使用鼠标滚轮缩放检查细节 |
| 元器件匹配 | SMT页面→自动匹配 | 快速处理BOM | 匹配前检查元件名称规范性 |
| 自焊元件标记 | SMT页面→元件列表→右侧"标记自焊" | 降低贴片成本 | 批量选择相同类型元件一次标记 |
| 成本分析 | 下单页面→成本详情 | 优化费用构成 | 点击各项可查看详细明细 |
| 订单克隆 | 个人中心→历史订单→克隆 | 重复下单相同设计 | 节省重新配置的时间 |
| 贴片预览 | SMT页面→查看贴片预览 | 确认元件位置 | 可旋转查看正反面布局 |
参考资源
- 立创打样平台：https://www.sz-lcsc.com/
- 立创EDA官方文档：https://docs.lceda.cn/
- 元器件替换指南：立创商城元件替代库
- 立创EDA论坛：https://club.lceda.cn/（含大量实用经验分享）
- PCB打样常见问题解答：https://www.sz-lcsc.com/faq
常用快捷键与操作提示
| 操作场景 | 快捷操作 | 作用 |
|---|---|---|
| 文件上传 | 拖拽文件至上传区域 | 批量上传多个文件 |
| 元件筛选 | 使用搜索框+筛选条件 | 快速定位特定元件 |
| 页面导航 | 使用面包屑导航栏 | 快速回到上级 |
