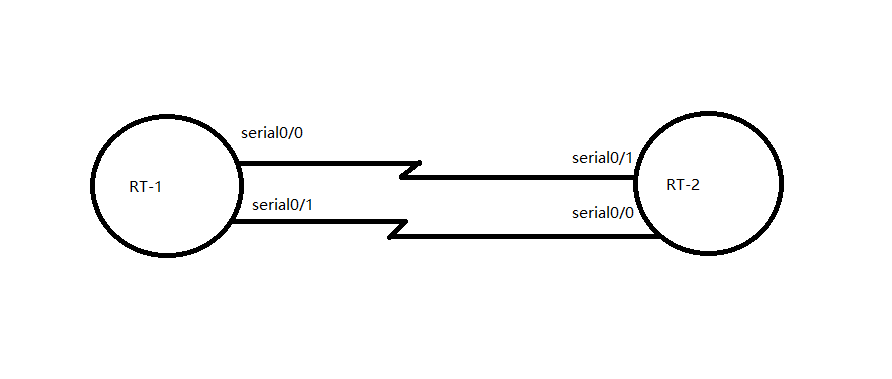

一、网络拓扑
![](https://img-blog.csdnimg.cn/img_convert/1fca92596fe677c707754bf8993c9b61.png)
二、设备详情
RT-1 serial1/0 IP:202.10.50.1 mask:/30 RT-2 serial1/1 ip:202.10.50.2 mask:/30
RT-1 serial1/1 IP:202.10.50.5 mask:/30 RT-2 serial1/0 ip:202.10.50.6 mask:/30
配置RT-1 serial0/0-->RT-2 serial0/1专线为ppp协议chap认证,账号为对方设备名称,密码为Pass-1234。
配置RT-2 serial0/0-->RT-1 serial0/1 专线为ppp协议pap认证,账号密码均为hw2023。
三、设备基础配置与解析
RT-1配置
username RT-2 password Pass-1234 //配置chap对方认证的账号和密码
username hw2023 password hw2023 //配置pap对方认证的账号和密码
interface serial 0/0
ip address 202.10.50.1 255.255.255.0 //配置ip地址与子网掩码
phy speed 2048000 //配置端口速率(一条专线只需要一端配置即可)
interface serial0/1
ip address 202.10.50.5 255.255.255.0
RT-2配置
username RT-1 password Pass-1234
username hw2023 password hw2023
interface serial 0/0
ip address 202.10.50.6 255.255.255.0
phy speed 2048000
interface serial0/1
ip address 202.10.50.2 255.255.255.0
四:ppp协议chap认证配置与解析
RT-1chap配置
interface serial0/0
encasulation ppp //指定端口封装协议为ppp协议
ppp authentication chap //配置ppp认证方法为chap认证
ppp chap set-hostname RT-1 //配置chap认证账号(与对端配置的账号保持一致)
ppp chap password Pass-1234 //配置chap认证密码 (与对端配置的账号保持一致)
!
aaa authentication ppp default local //配置ppp协议认证使用本地用户信息进行认证
RT-2chap配置
interface serial0/1
encasulation ppp
ppp authentication chap
ppp chap set-hostname RT-1
ppp chap password Pass-1234
!
aaa authentication ppp default local
五、chap验证是否正确
RT-1:
show ppp status
Protocol up:
Name ID Type Status Uptime Peer
s1/0 6 SL Network Phase 0:00:28:32 202.10.50.2
RT-2:
Protocol up:
Name ID Type Status Uptime Peer
s1/1 7 SL Network Phase 0:00:28:32 202.10.50.1
六、 ppp协议pap认证配置与解析
RT-1 pap 配置
interface serial0/1
encasulation ppp
ppp authentication pap //配置ppp协议认证方法为pap认证
ppp pap sent-username hw2023 password hw2023 //配置pap认证参数
!
RT-2 pap 配置
interface serial0/0
encasulation ppp
ppp authentication pap
ppp pap sent-username hw2023 password hw2023
!
七、pap验证是否正确
RT-1
show ppp status
Protocol up:
Name ID Type Status Uptime Peer
s1/1 7 SL Network Phase 0:00:05:27 202.10.50.6
RT-2
show ppp status
Protocol up:
Name ID Type Status Uptime Peer
s1/0 6 SL Network Phase 0:00:05:27 202.10.50.5
