JVM的内存结构在JDK1.8有所改变，本文简述JDK1.8的内存结构。

在JDK1.8中，JVM的内存结构主要分为两大块：

一、线程共享

根据数据区域的不同，可分为两部分：

1.运行时数据区域

堆

Java 虚拟机所管理的内存中最大的一块，Java 堆是所有线程共享的一块内存区域，在虚拟机启动时创建。此内存区域的唯一目的就是存放对象实例，“几乎”所有的对象实例以及数组都在这里分配内存。
- 运行时常量池

  字符串常量池位于堆中（JDK1.7及之后），是 JVM 为了提升性能和减少内存消耗针对字符串（String 类）专门开辟的一块区域，主要目的是为了避免字符串的重复创建。
```
// 创建字符串对象”ab“,会在堆中将字符串对象”ab“的引用保存在字符串常量池中
String aa = "ab";
// 直接返回字符串常量池中字符串对象”ab“的引用
String bb = "ab";
System.out.println(aa==bb);// true，这里比较的是地址而不是值，即代表两者指向同一对象
```
  - Java 6及之前的版本中，字符串常量池是存放在方法区（永久代）中的。
  - Java 7开始，字符串常量池被移到了堆中。
  - Java 8及以后，永久代被元空间取代，运行时常量池和静态常量池存放在元空间中，而字符串常量池依然存放在堆中。

2.本地内存

①方法区（元空间）

方法区属于是 JVM 运行时数据区域的一块逻辑区域，是各个线程共享的内存区域。但是，《Java 虚拟机规范》只规定了方法区的概念及其作用，并没有规定如何实现。因此，方法区在不同的虚拟机实现上的实现是不同的。在HotSpot虚拟机中，方法区的实现是元空间（JDK1.8及之后）。

当虚拟机要使用一个类时，它需要读取并解析 Class 文件获取相关信息，再将信息存入到方法区。方法区会存储已被虚拟机加载的 类信息、字段信息、方法信息、常量、静态变量、即时编译器编译后的代码缓存等数据。

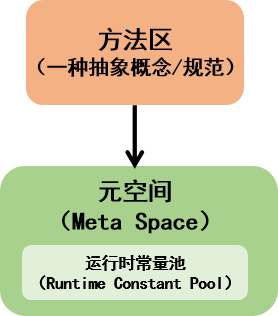

方法区和元空间是什么关系呢？

方法区和元空间的关系很像 Java 中接口和类的关系，类实现了接口，这里的类就可以看作是永久代和元空间，接口可以看作是方法区，也就是说元空间是 HotSpot 虚拟机对虚拟机规范中方法区的实现方式。

除此之外，Class文件中还有用于存放编译期生成的各种**字面量（Literal）和符号引用（Symbolic Reference）**的 常量池表(Constant Pool Table) 。

**字面量：**是源代码中的固定值的表示法，即通过字面我们就能知道其值的含义。字面量包括整数、浮点数和字符串字面量。

**符号引用：**常见的符号引用包括类符号引用、字段符号引用、方法符号引用、接口方法符号。

常量池表会在类加载后存放到方法区的运行时常量池中。运行时常量池的功能类似于传统编程语言的符号表，尽管它包含了比典型符号表更广泛的数据。既然运行时常量池是方法区的一部分，自然受到方法区内存的限制，当常量池无法再申请到内存时会抛出 OutOfMemoryError 错误。

②直接内存

JDK1.4 中新加入的 NIO（Non-Blocking I/O，也被称为 New I/O），引入了一种基于通道（Channel）与缓存区（Buffer）的 I/O 方式，它可以直接使用 Native 函数库直接分配堆外内存，然后通过一个存储在 Java 堆中的 DirectByteBuffer 对象作为这块内存的引用进行操作。这样就能在一些场景中显著提高性能，因为避免了在 Java 堆和 Native 堆之间来回复制数据。
直接内存是一种特殊的内存缓冲区，并不在 Java 堆或方法区中分配的，而是通过 JNI（Java Native Interface，Java本地接口）的方式在本地内存上分配的。直接内存并不是虚拟机运行时数据区的一部分，也不是虚拟机规范中定义的内存区域，但是这部分内存也被频繁地使用，而且也可能导致 OutOfMemoryError 错误出现。

二、线程私有

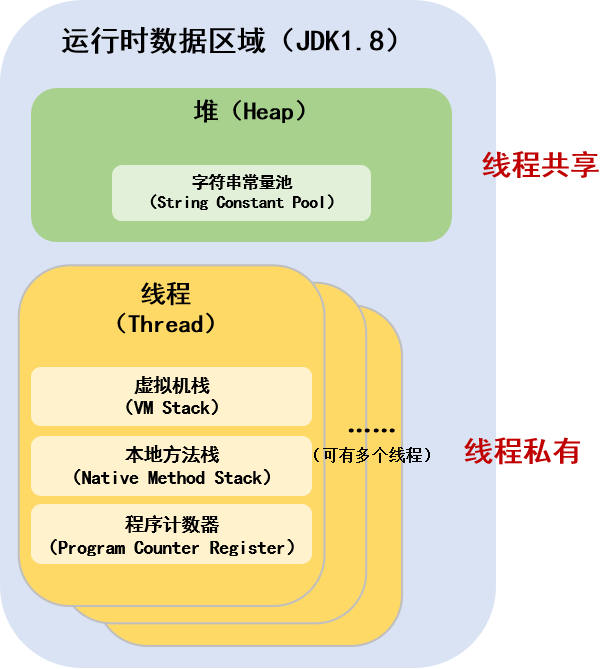

线程私有的部分均在运行时数据区域中，且这一部分是在线程中的（图中黄色部分）：

1.虚拟机栈

Java 虚拟机栈**（下称“栈”）**也是线程私有的，它的生命周期和线程相同，随着线程的创建而创建，随着线程的死亡而死亡。栈绝对算的上是 JVM 运行时数据区域的一个核心，除了一些 Native 方法调用是通过本地方法栈实现的，其他所有的 Java 方法调用都是通过栈来实现的（也需要和其他运行时数据区域比如程序计数器配合）。

方法调用的数据需要通过栈进行传递，每一次方法调用都会有一个对应的栈帧被压入栈中，每一个方法调用结束后，都会有一个栈帧被弹出。

栈由一个个栈帧组成，而每个栈帧中都拥有：局部变量表、操作数栈、动态链接、方法返回地址。和数据结构上的栈类似，两者都是先进后出的数据结构，只支持出栈和入栈两种操作。
