20131007-如何用示波器确认干扰信号频率，如何看懂示波器？

原文地址如下：http://bbs.21ic.com/icview-222265-1-1.html



工作过程中，经常会有同事在调试不成功的情况下，动不动努努嘴就说是“有干扰”，本人对此很无语。。。证据呢？？？用事实来说话。这就出现了如何用实验设备去抓住“干扰”。。。这个帖子是我无意中浏览到的，全当作是对知识的积累。

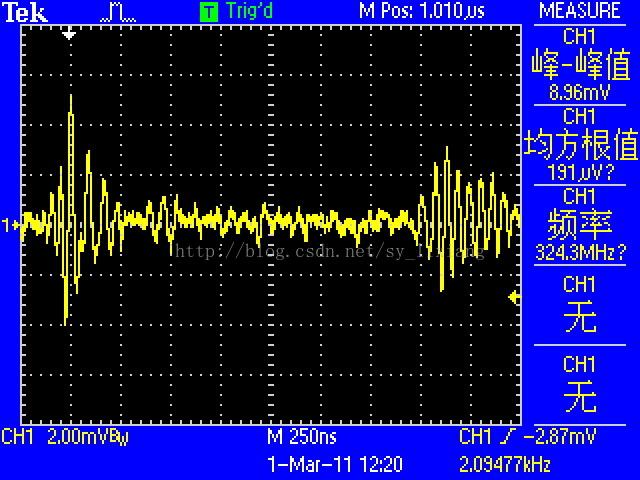

有一个网友贴上来一张示波器的图，如何看懂这张图？



某大牛解答说：

“你的干扰是500k的周期、干扰本证是20M左右的震荡波形。

有可能是你单板内部的干扰源？ 你的晶振是不是20M的？
然后再找找单板上那些东西是500k的工作频率。（外部总线？IIC？）”

--------------------------------------------------------------------------------------------------

为什么干扰是500K?干扰本征是20M？？？怎么看出来的？？？

首先要看懂示波器。

上边的“几”字形为上跳沿触发；

M Pos：1.010us为触发位置为离中心刻度1.010us处，即图中的下三角的位置。

CH1 2.00mVBw的意思有网友如下解答：

“Bw是指ch1设了带宽限制，一般是50MHz的带宽限制”，关于这个参数，我还不是很明白。。。

M 250ns：即示波器每格250ns时间。

CH1/-2.87mV：意思为上跳沿触发，触发幅值为-2.87mV，这里还需要确认。



右下角的那个2.09477kHz还不是很明白。。。

----------------------------------------------------------------------------------------------------

T_干扰=250*8ns=2000ns=2us
f_干扰=1/T_干扰=1/2meg Hz=500k
T_本=250/5ns=50ns
f_本=1/T_本=1000/50 meg Hz=20M

----------------------------------------------------------------------------------------------------

应该是T = 250ns / 5

即干扰在示波器一个时间轴单位（250nS）内，大概震荡了5个周期。所以干扰本身频率大概是20MHz

----------------------------------------------------------------------------------------------------

关于上边所述的T = 250ns / 5中的5是怎么来的还需要关注。



上面的计算中，8的来历是看一整个干扰周期占了多少个格，应该是这个意思。





----------------------------------------------------------------------------------------------------

学海无涯啊~！
