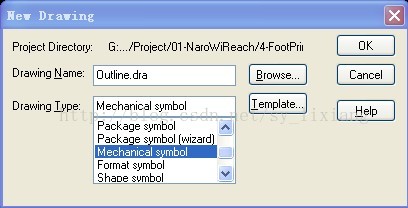

1.新建名为outline的机械符号

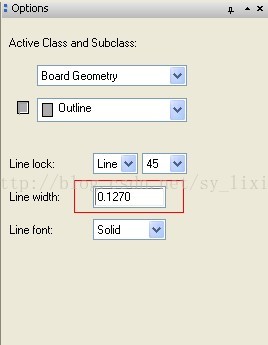

2.属性选择Board Geometry->Outline,注意线宽选择0.127mm。否则出光绘时外框为0,看不到。
3.选择画线工具,矩形框工具,无法直接倒角。

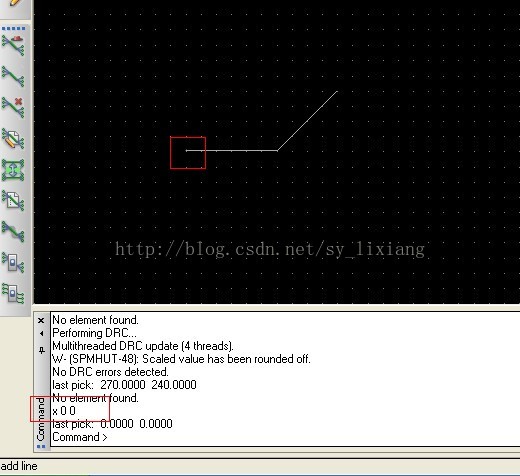

4.输入坐标x 0 0
5.输入x方向增量

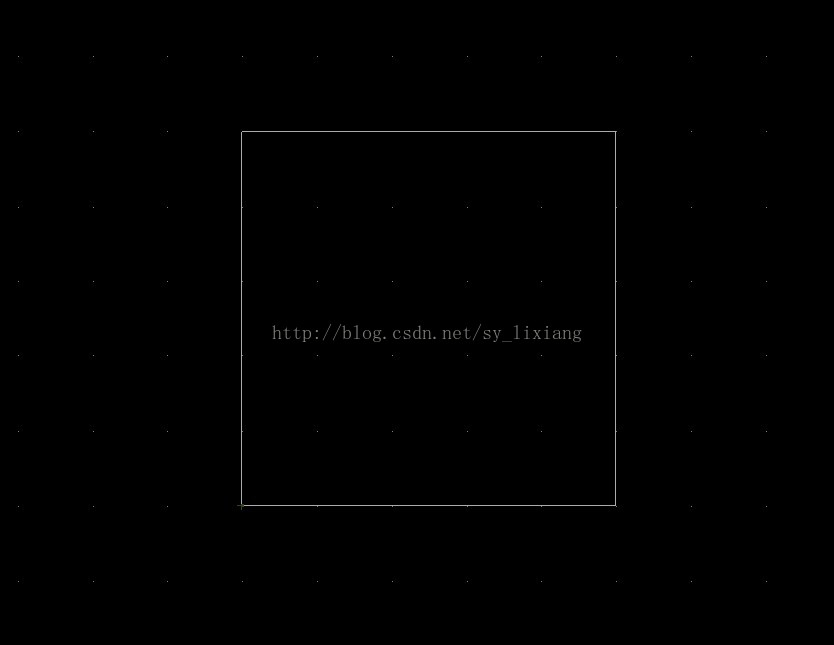

6.绘制完毕

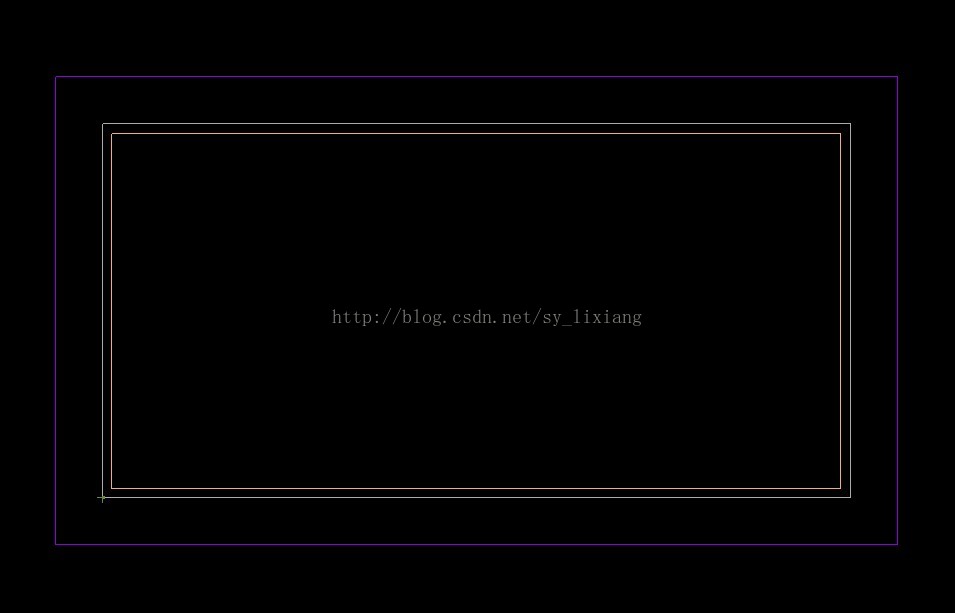

7.利用Z-Copy工具,绘制routekeepin和packagekeepin

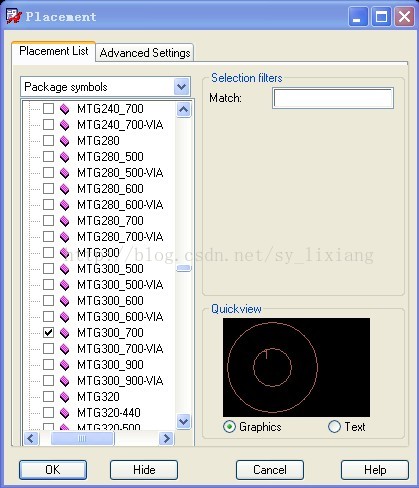

8.放置机械孔

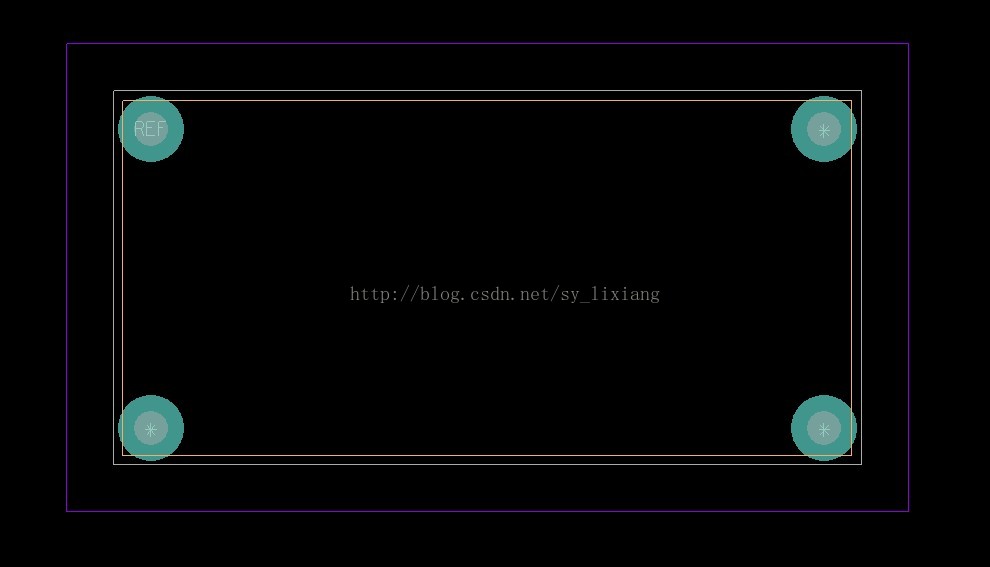

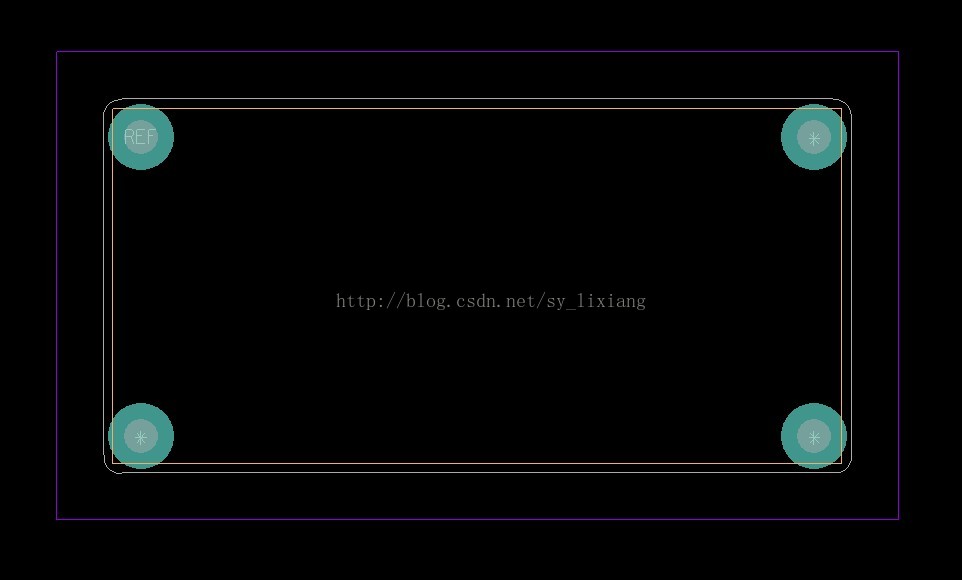

9.如下图
10.倒角

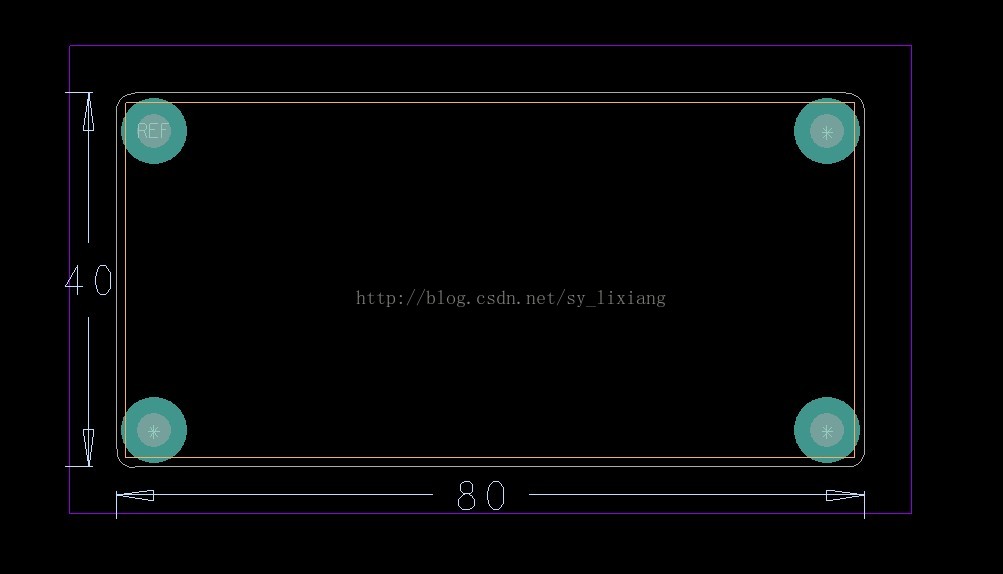

11.添加标注
