HTTP实验拓扑

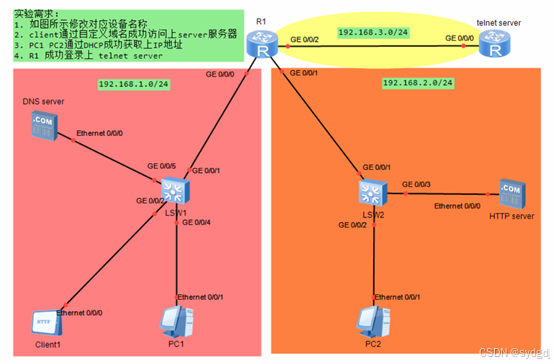

实验拓扑

二、实验需求

1. 如图所示修改对应设备名称

2. client通过自定义域名成功访问上server服务器

3. PC1 PC2通过DHCP成功获取上IP地址

4. R1 成功登录上 telnet server

三、实验思路(仔细阅读)

1. 本图网段已知,就可以直接开始配置部分设备IP,并将设备按照题目要求改名

2. 通过自定义域名访问上服务端,利用DNS的逻辑

3. 本图中已知下方的PC1和PC2是客户端,需要获取IP,PC1和PC2处于不不同的广播域,所以针对不同的广播域创建各自的池塘,配置完成即可

4. 首先得保证R1与telnet server之间网是互通的,这个只需要保证R1和telnet server 两端的接口都配置了正确的IP地址,能够ping通对方,之后再按照所学的telnet配置实现即可

四、实验验收

1. 验收各设备配置的IP地址情况

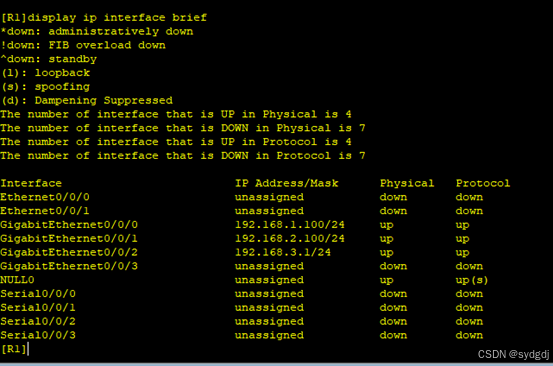

  1. R1:用 display ip interface brief 命令(截图)

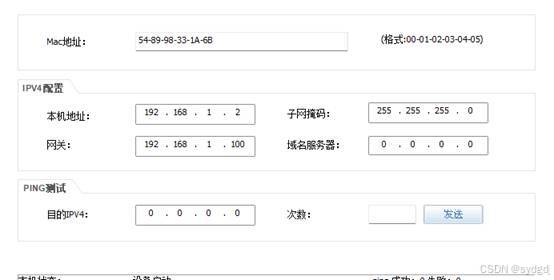

  1. Client:(直接截图即可)

  1. Server:(直接截图即可)

  1. DNS server:(直接截图即可)

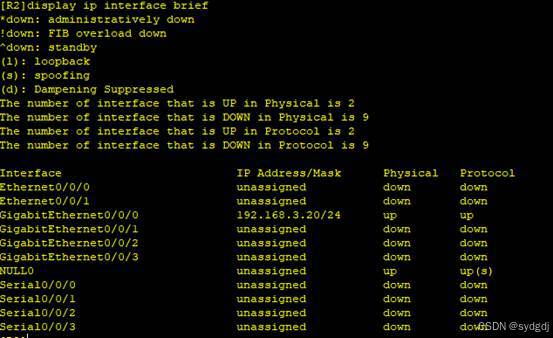

  1. telnet server:用 display ip interface brief 命令(截图)

2. 验收client通过自定义域名成功访问上server服务器

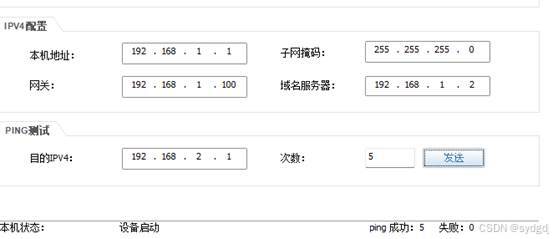

  1. 首先,使用client pingserver:(截图)

【小贴士】如果ping不通,基本上都是设备的IP地址配置的有问题,检查R1 client serverIP地址、掩码、网关是否配置正确

  1. 其次,使用client 通过访问服务器IP地址,成功访问上server:(截图)

【小贴士】如果能ping通,但是获取失败,先多获取两次,排除设备获取慢的原因;然后检查服务端HTTP的配置,是否点击了启动

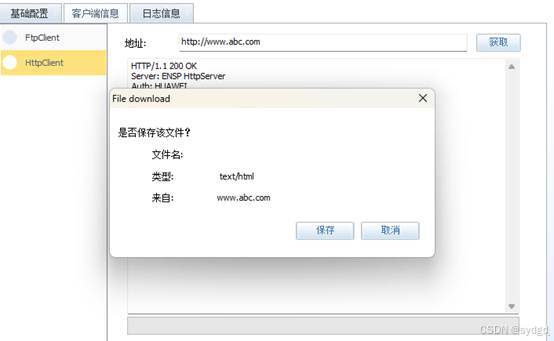

  1. 最后,使用client 通过自定义域名成功访问上server:(截图)

【小贴士】如果访问服务器IP能通,但是使用域名不通:检查DNS服务器基础配置IP 掩码 网关是否有错误;DNS 服务器信息的“通讯录”是否有问题;DNS服务器是否启动client 的域名服务器IP是否填写正确

3. 验收DHCP配置及PC获取情况

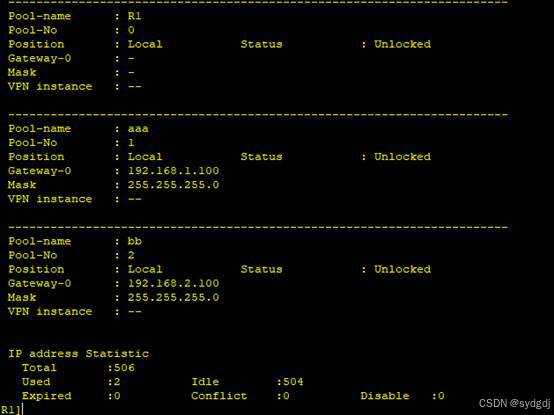

  1. 使用 display ip pool 命令查看所有地址池配置:(截图)

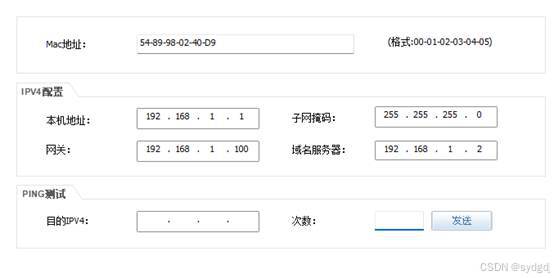

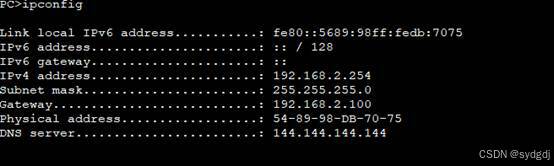

  1. PC1:使用ipconfig 查看IP获取情况(截图)

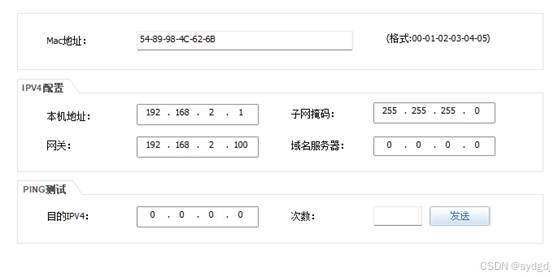

  1. PC2:使用ipconfig 查看IP获取情况(截图)

【小贴士】:如果检查地址池配置没有任何问题,而PC没有获取成功的情况,首先看PC是否应用了DHCP,其次看路由器的IP配置的是否有误,或者多获取两次试试


4. 验收 R1 成功登录上 telnet server

  1. 使用 R1 pingtelnet server:(截图)

【小贴士】如果ping不通,看看两端的IP地址是否配置正确

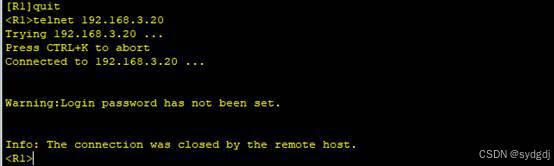

  1. 使用 R1远程登录telnet server:(登录成功截图)

【小贴士】如果登录失败,大概率是服务端配置有问题,检查服务端的配置

HCIA综合实验拓扑是一个网络拓扑结构,其中包含了多个设备和网络配置。根据引用\[1\]和引用\[2\]的描述,该拓扑包括以下要点: 1. ISP路由器只能配置IP地址,不能进行其他配置。 2. 内部网络使用192.168.1.0/24进行地址规划,左边区域是内部网络。 3. R1和R2之间启动了OSPF协议,形成单区域。 4. PC1到PC4使用DHCP自动获取IP地址。 5. PC1无法telnet到R1,但其他内网PC可以,这可能是由于ACL(访问控制列表)的限制。 6. PC1到PC4可以访问PC5,而R2的公网接口只有一个公有IP地址12.0.0.1,这可能是通过NAT(网络地址转换)实现的。 7. 外部的客户端可以通过域名访问HTTP服务器,这可能是通过端口映射实现的,映射到端口80。 8. ISP路由器可以通过telnet登录到12.0.0.1,这可能是通过端口映射实现的,映射到端口23。 此外,根据引用\[3\]的描述,还可以看到telnet服务的配置,包括设置了用户名、密码和认证方式。 综合来说,HCIA综合实验拓扑是一个包含了ISP路由器、R1、R2、PC1到PC5以及HTTP服务器的网络拓扑,其中使用了OSPF协议、DHCP、ACL、NAT和端口映射等技术来实现网络连接和访问控制。 #### 引用[.reference_title] - *1* *2* *3* [HCIA---综合实验](https://blog.csdn.net/anran_06/article/details/122804567)[target="_blank" data-report-click={"spm":"1018.2226.3001.9630","extra":{"utm_source":"vip_chatgpt_common_search_pc_result","utm_medium":"distribute.pc_search_result.none-task-cask-2~all~insert_cask~default-1-null.142^v91^control_2,239^v3^insert_chatgpt"}} ] [.reference_item] [ .reference_list ]
