C/C++ 使用zbar库识别解析条形码与二维码(最全 附代码、踩坑及解决方案）

原创 已于 2024-10-16 17:07:45 修改 · 4.2k 阅读 · 35 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#c语言 #c++ #opencv

于 2024-10-16 17:04:52 首次发布

C/C++ 使用zbar库识别解析条形码与二维码（最全附代码、踩坑及解决方案）

1、图形编码类别

1.1 条形码

条形码（barcode）是将宽度不等的多个黑条和空白，按照一定的编码规则排列，用以表达一组信息的图形标识符。常见的条形码是由反射率相差很大的黑条（简称条）和白条（简称空）排成的平行线图案。

常见的条码有：Code39码（标准39码）、Codabar码（库德巴码）、Code25码（标准25码）、ITF25码（交叉25码）、Matrix25码（矩阵25码）、UPC-A码、UPC-E码、EAN-13码（EAN-13国际商品条码）、EAN-8码（EAN-8国际商品条码）、中国邮政码（矩阵25码的一种变体）、Code-B码、MSI码、Code11码、Code93码、ISBN码、ISSN码、Code128码（Code128码，包括EAN128码）、Code39EMS（EMS专用的39码）等一维条码和PDF417等二维条码。更多条形码知识可以参考:https://zhuanlan.zhihu.com/p/582084617 常见的商品条形码为code128

1.2 二维码

二维码又称二维条码，常见的二维码为QR Code，QR全称Quick Response，是一种编码方式。它比传统的Bar Code条形码能存更多的信息，也能表示更多的数据类型。

二维条码/二维码（2-dimensional bar code）是用某种特定的几何图形按一定规律在平面（二维方向上）分布的、黑白相间的、记录数据符号信息的图形；在代码编制上巧妙地利用构成计算机内部逻辑基础的“0”、“1”比特流的概念，使用若干个与二进制相对应的几何形体来表示文字数值信息，通过图象输入设备或光电扫描设备自动识读以实现信息自动处理：它具有条码技术的一些共性：每种码制有其特定的字符集；每个字符占有一定的宽度；具有一定的校验功能等。同时还具有对不同行的信息自动识别功能、及处理图形旋转变化点。

二维码具有信息量大、易识别、成本低等特点，因而 在扫码支付、商业活动、网络链接、电商平台等许多领域都得到广泛的应用。

2、二维码识别解析常用库简介

二维码识别解析常用主流库推荐有两个，一是Quirc，二是ZBar，两者都是C/C++库，跨平台一直方便，且速度较快。个人使用比较更推荐ZBar，运行识别速度比Quirc更快一点。

2.1 Quirc

QR 码是一种高密度矩阵条码，Quirc是一个基于C/C++的一个二维码库 ，从图像中提取和解码QR 码。其部分功能还需依赖OpenCV库共同实现，比如quirc-demo-opencv（即图形的显示）；inspect-opencv（测试）。
特点：

  1. 足够快，可以用于实时视频：在现代x86内核上，从VGA帧提取和解码大约需要50毫秒。
  2. 具有鲁棒且宽容的识别算法。 可以正确识别和解码旋转和/或倾斜于相机的QR码。 它还可以区分和解码同一图像中的多个代码。
  3. 易于使用，并且在单个带注释的头文件中描述了一个简单的API 。
  4. 它很小，易于嵌入，除了标准C函数外没有任何依赖关系。
  5. 它的内存占用非常小：每个图像像素一个字节，再加上每个解码器对象几kB。
  6. 不使用全局可变状态，并且可以在多线程应用程序中安全使用。
  7. BSD许可，几乎没有关于使用和/或修改的限制。 除了库之外，该发行版还附带了一些测试程序。

简单的来概括Quirc的特点就是：简单，方便移植，识别准确率高。具体使用方法可参考其官网：https://github.com/dlbeer/quirc

2.2 ZBar

ZBar 是一个开源软件套件，用于读取来自各种来源的条形码，例如视频流、图像文件和原始强度传感器。它支持许多流行的符号系统（条形码类型），包括 EAN-13/UPC-A、UPC-E、EAN-8、Code 128、Code 39、Interleaved 2 of 5 和 QR 码。

灵活的分层实施有助于任何应用程序的条码扫描和解码：与随附的 GUI 和命令行程序独立使用，轻松将条码扫描小部件集成到您的 Qt、GTK+ 或 PyGTK GUI 应用程序中。

特征

  1. 跨平台 - Linux/Unix、Windows、iPhone®、嵌入式…
  2. 高速 - 实时扫描视频流
  3. 内存占用小
  4. 不限于图像，无浮点运算
  5. 适用于嵌入式应用，使用价格低廉 处理器/硬件
  6. 模块化组件可以一起使用，也可以单独使用

3、Zbar库的安装

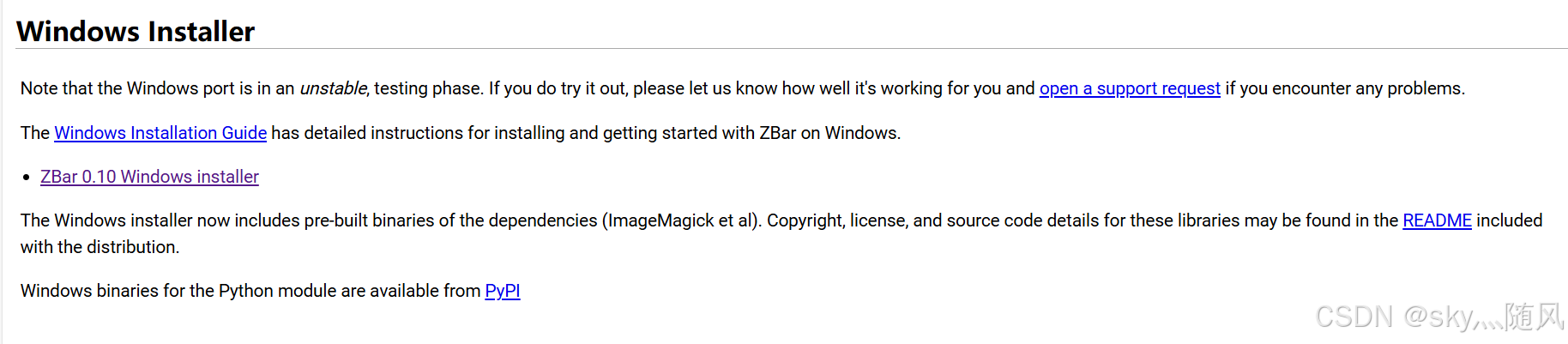

    1. Zbar库默认提供的是32位的库文件，其下载安装地址为：ZBar bar code reader - Download (sourceforge.net)，windows用户在官网安装以下连接进行下载。如图找到Windows安装下载，点击下载。
      在这里插入图片描述

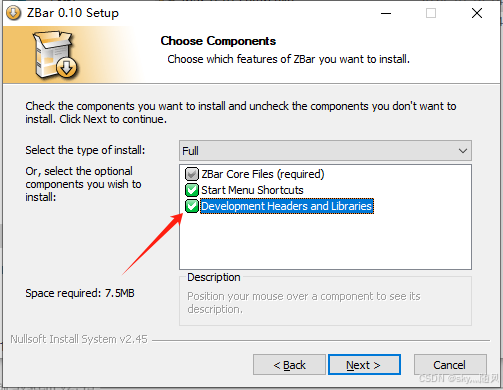

  2. 下载的文件名为zbar-0.10-setup.exe，双击安装，注意勾选Development Headers and Libraries和更改安装路径

在这里插入图片描述

  1. 安装好软件后，需要在系统环境变量path中添加F:\Program Files\nuget\packages\ZBar\bin路径（自己的安装路径）。

4、ZBar配置VS2019环境

  1. 使用VS2019新建一个项目

  2. 在工程的视图目录其它窗口下打开属性管理器，在属性管理器的Debug/release目录上点击添加新项目属性表，命名为BaseOnZbar(名称可自定义)

  3. 双击刚才新建的BaseOnZbar属性表，开始IDE环境配置

    • 通用属性->VC++目录->包含目录:添加目录Zbar\include（自己的安装位置路径）
    • 通用属性->VC++目录->库目录:添加目录Zbar\lib（自己的安装位置路径）
    • 通用属性->链接器->输入->附加依赖项:添加库文件libzbar-0.lib（自己的安装位置路径）

  4. 由于官网下载的安装包是32位的，所以上述3步就完成了32位ZBar配置，若要使用64位的ZBar则需要一些补丁，看下面步骤。

  5. 下载64位压缩包。下载地址:https://github.com/dani4/ZBarWin64或 https://github.com/noselhq/ZBarWin64

  6. 将下载的ZBarWin64-master解压，配置x64环境：

    • 将 ZBarWin64-master\lib 文件夹下 libzbar64-0.lib 文件复制到ZBar安装路径下的 lib 文件夹；
    • 将 ZBarWin64-master\lib 文件夹下 libzbar64-0.dll 文件复制到ZBar安装路径下的 bin 文件夹；
    • 将ZBarWin64-master\zbar\libiconv\dll_x64文件夹下 libiconv.dll 复制到ZBar安装路径下的bin 文件夹；
    • 在VS项目属性表中，打开 通用属性->链接器->输入->附加依赖项 再添加一条：libzbar64-0.lib;

  7. 到此，ZBar的64位库配置完成

5、C++使用ZBar库对二维码或条形码进行识别

在主函数中添加如下代码：

// BaseOnZbar.cpp : 定义控制台应用程序的入口点。
//
#include "stdafx.h"
#include <iostream>
#include "zbar.h"
#include <opencv2/opencv.hpp>

int main()
{
    zbar::ImageScanner scanner;
    scanner.set_config(zbar::ZBAR_NONE, zbar::ZBAR_CFG_ENABLE, 1);
    cv::Mat image = cv::imread("F:/syk/acer/20241012/20241012171717785.jpg"); // 二维码和条形码图片
    cv::Mat imageGray;
    cv::cvtColor(image, image, cv::COLOR_BGR2GRAY);
    int width = image.cols;
    int height = image.rows;
    uchar* raw = (uchar*)image.data;
    zbar::Image imageZbar(width, height, "Y800", raw, width * height);
    scanner.scan(imageZbar); //扫描条码
    zbar::Image::SymbolIterator symbol = imageZbar.symbol_begin();
    if (imageZbar.symbol_begin() == imageZbar.symbol_end())
    {
        std::cout << "查询条码失败，请检查图片！" << std::endl;
    }
    for (; symbol != imageZbar.symbol_end(); ++symbol)
    {
        std::cout << "类型：" << symbol->get_type_name() << std::endl;
        std::cout << "条码：" << symbol->get_data() << std::endl;
    }
cv:imshow("Source Image", image);
    cv::waitKey(0);
    return 0;
}

此项目还使用了opencv库，具体的安装配置可以查看opencv 一 基本运行环境配置（下载安装、编写代码、配置环境）

运行成功！

在这里插入图片描述

6、可能会遇到的坑以及解决办法

6.1问题1：无法打开源文件 "stdafx.h”

解决办法：打开项目 ->项目属性（最后一个）-> C/C++ ->常规，在附加包含目录后面填入 $(ProjectDir) ，再将代码中的 #include "stdafx.h"删除。改完的代码如下：

// BaseOnZbar.cpp : 定义控制台应用程序的入口点。
//

#include <iostream>
#include "zbar.h"
#include <opencv2/opencv.hpp>

int main()
{
    zbar::ImageScanner scanner;
    scanner.set_config(zbar::ZBAR_NONE, zbar::ZBAR_CFG_ENABLE, 1);
    cv::Mat image = cv::imread("F:/syk/acer/20241012/20241012171717785.jpg"); // 二维码和条形码图片
    cv::Mat imageGray;
    cv::cvtColor(image, image, cv::COLOR_BGR2GRAY);
    int width = image.cols;
    int height = image.rows;
    uchar* raw = (uchar*)image.data;
    zbar::Image imageZbar(width, height, "Y800", raw, width * height);
    scanner.scan(imageZbar); //扫描条码
    zbar::Image::SymbolIterator symbol = imageZbar.symbol_begin();
    if (imageZbar.symbol_begin() == imageZbar.symbol_end())
    {
        std::cout << "查询条码失败，请检查图片！" << std::endl;
    }
    for (; symbol != imageZbar.symbol_end(); ++symbol)
    {
        std::cout << "类型：" << symbol->get_type_name() << std::endl;
        std::cout << "条码：" << symbol->get_data() << std::endl;
    }
cv:imshow("Source Image", image);
    cv::waitKey(0);
    return 0;
}

6.2问题2：LNK1181 无法打开输入文件"libzbar64-0.lib"/“libiconv.dll”

这个问题按道理不会发生，但是有时有就是会有这样的bug，解决方法也很简单，到ZBar\bin和ZBar\lib中找到这两个文件，将其拷贝到C++可执行程序运行路径下（x64\Release或者x64\Debug）下，再去运行代码即可运行成功。

NK1181 无法打开输入文件"libzbar64-0.lib"/“libiconv.dll”

这个问题按道理不会发生，但是有时有就是会有这样的bug，解决方法也很简单，到ZBar\bin和ZBar\lib中找到这两个文件，将其拷贝到C++可执行程序运行路径下（x64\Release或者x64\Debug）下，再去运行代码即可运行成功。

在这里插入图片描述
