第十二章 案例一：在一台交换机上配置VLAN

1、实验环境

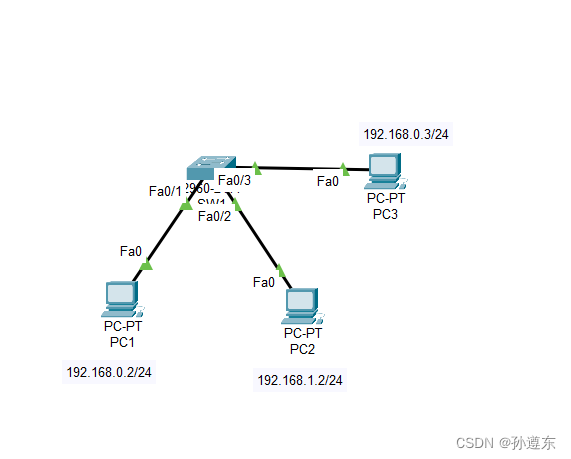

实验拓扑图结构如图 12.12 所示，其中 PC1和PC3 属于 VLAN 2.PC2 属于 VLAN 3.PC1 的IP
地址为192.168.0.2/24，PC2的P地址为192.1681.2/24，PC3的P地址为192.168.0.3/24.

                           图12.12  实验案例一拓扑结构图

2、需求描述

要求处于相同 VLAN 中的主机能够相互通信，处于不同 VLAN 中的主机不能相互通信

3、推荐步骤

1. 在交换机上添加两个 VLAN
2. 将交换机的第1~3端口分配给相应的 VLAN.
3. 验证 PC1和PC3 是否能正常通信，而PC2无法和PC1、PC3通信

4、实验步骤

1.添加两个vlan

SW1(config)#vlan 2
SW1(config-vlan)#vlan 3
SW1(config-vlan)#exit

SW1#show vlan

VLAN Name                             Status    Ports
---- -------------------------------- --------- -------------------------------
1    default                          active    Fa0/1, Fa0/2, Fa0/3, Fa0/4
                                                Fa0/5, Fa0/6, Fa0/7, Fa0/8
                                                Fa0/9, Fa0/10, Fa0/11, Fa0/12
                                                Fa0/13, Fa0/14, Fa0/15, Fa0/16
                                                Fa0/17, Fa0/18, Fa0/19, Fa0/20
                                                Fa0/21, Fa0/22, Fa0/23, Fa0/24
                                                Gig0/1, Gig0/2
2    VLAN0002                         active
3    VLAN0003                         active
1002 fddi-default                     active
1003 token-ring-default               active
1004 fddinet-default                  active
1005 trnet-default                    active
SW1#

2.分配给对应的端口

SW1(config)#interface fastEthernet 0/1
SW1(config-if)#switchport mode access
SW1(config-if)#switchport access vlan 2
SW1(config-if)#exit

SW1(config)#interface fastEthernet 0/2
SW1(config-if)#switchport mode access
SW1(config-if)#switchport access vlan 3
SW1(config-if)#exit

SW1(config)#interface fastEthernet 0/3
SW1(config-if)#switchport mode access
SW1(config-if)#switchport access vlan 2
SW1(config-if)#exit
SW1(config)#

3.验证是否通信

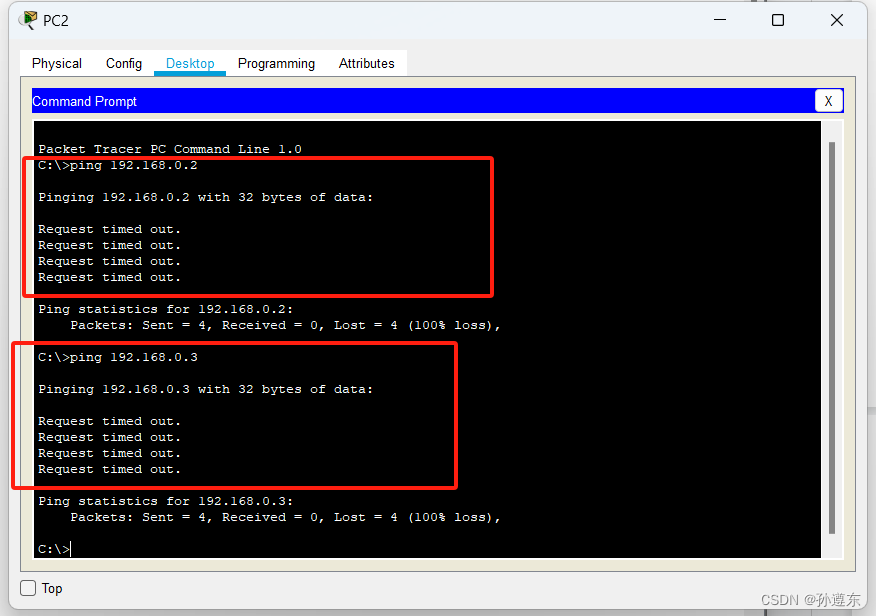

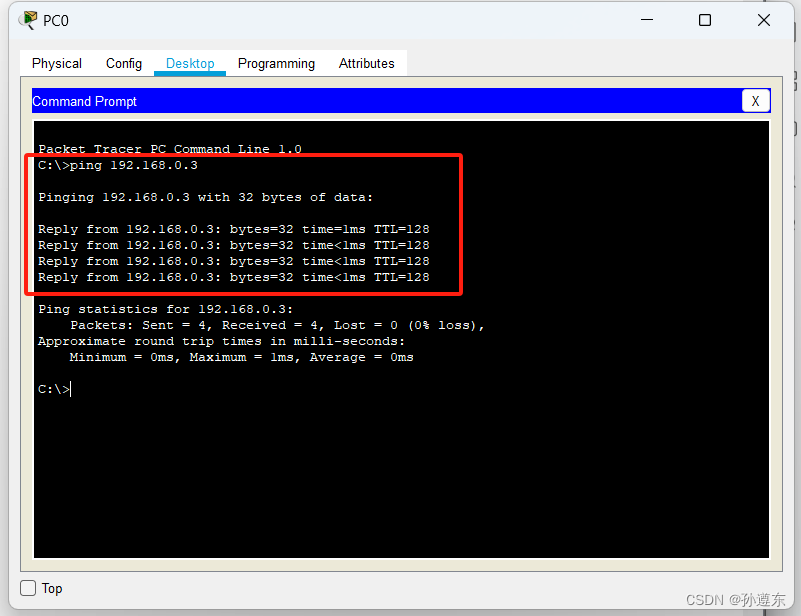

如上图所示：pc1和pc3可以通信，而pc2不能和pc1、pc3通信

至此试验结束。
