高通®XSPANT MQCA9563是一个高度集成和功能丰富的IEEE802.11，3x2.4GHz系统芯片(SOC)的先进WLAN平台。

它包括MIPS74Kc处理器、SGMII接口和用于串行Flash、DDR1或DDR2、UART、PCIe、两个内置MAC/PHY和GPIO的USB2.0主机控制器的外部内存接口可用于LED控件或其他通用接口配置。 该QCA9563支持802.11n操作，最高可达216Mbps，20MHz和450Mbps，40MHz，以及802.11b/g数据速率。 广告基本特征包括最大似然(ML)解码、低密度奇偶校验（编码）和最大比组合(MRC)。 QCA9563支持从NOR闪存启动。

特征

74KCMIPS处理器，64KB I-缓存和32KB D-缓存，目标是在775MHz

外部16位DDR1，工作在最高200MHz，DDR2工作在最高333.5MHz

SPI NOR闪存 支持

SGMII接口连接到外部开关

一个低速UART(115Kbps)和多个GPIO引脚，用于通用I/O

全集成射频前端，包括PA和LNA

Optio 纳尔外部LNA/PA

25/40MHz参考时钟输入

1.2V开关调节器

先进的功率管理与动态时钟切换超低功率模式

164-引脚13毫米x13毫米DRQ FN Packa通用电气

两个USB2.0主机控制器内置MAC/PHY

PCIe根复杂接口

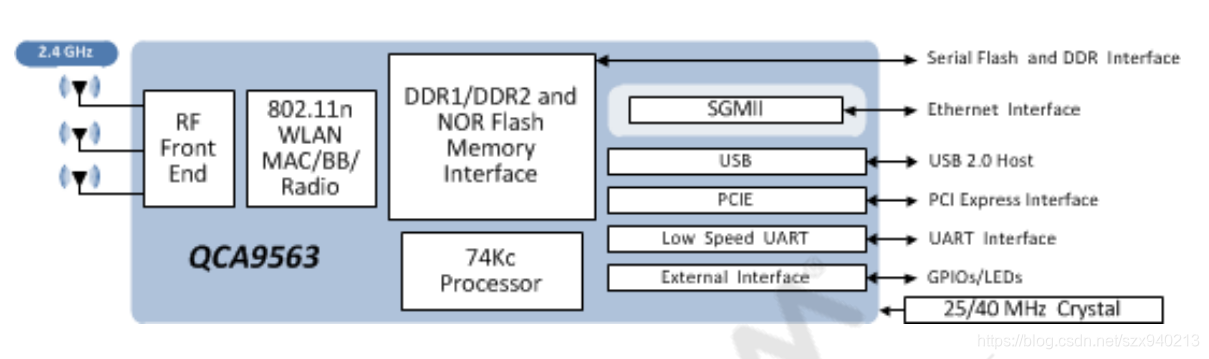

QCA9563系统框图

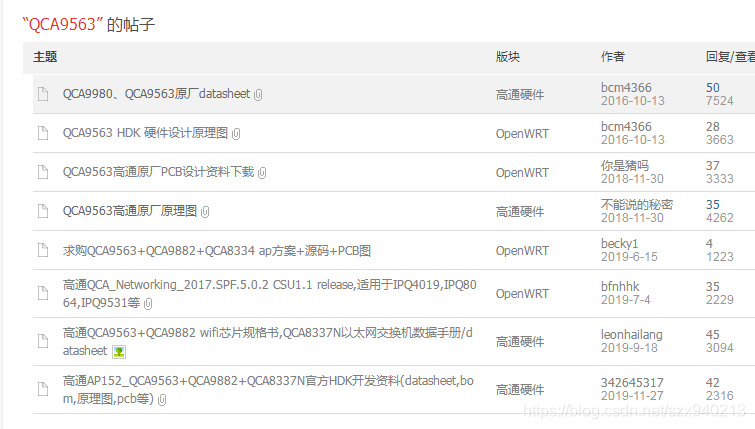

资料来源：一牛网论坛-高通论坛
