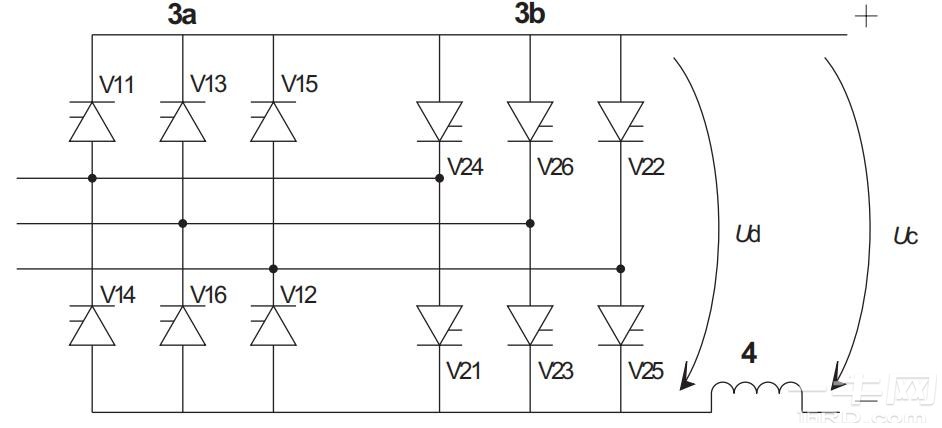

ACS600变频器晶闸管TSU的主电路图如下所示：


ACS600变频器晶闸管TSU运行原理：
晶闸管供电单元的主要元件是两个六脉波晶闸管桥。正桥将三相交流电转换成直流电，然后通过中间的直流环节将电能输送给传动部分（即逆变器）。无论何时需要将多余的电机制动能量回馈给电网时，反桥就会将直流电转换成交流电。
在某一时刻仅有一个桥在工作，而另一个桥处于封锁状态。触发角自动进行调整从而保证中间直流电路的电压处在比较稳定的水平。正桥/反桥部分的电压和中间直流环节电压的控制是建立在电源电压，电源电流，以及中间直流环节的电压测量的基础上。直流电抗器将中间直流环节电路中的电流尖峰滤掉。
中间环节电路的电容器使中间环节电路中的电压纹波变得平滑。电容器放在逆变单元的里面。

TSU触发角控制：触发角控制取决于DC电压和电流测量值。每60度角为一个导通周期。晶闸管的换向重叠角并不是一个常数。在电流连续再生制动情况下，触发角取决于导线电感和换流时的直流电流。

TSU的启动和充电：当给TSU的辅助电路通电时，也把230/115VC的电压加在电源板SDCS-POW-1上，并且通信板AM-DC经过10秒钟初始化，TSU将准备启在通过启动开关开启0N信号，并且所有连锁输入被确认后，TSU便开始给中间直流电路充电。

TSU供电部分的总体情况
主要部件：
1、辅助控制单元：115/230VAC和24VDC辅助电源设备（例如，起动开关，急停开关，继电器，端子排，I/0接口板SDCS-IOB-2X）。
2、电源接入单元：供电电缆端，主断路器，主熔断器和接触器（B1B2，B3外形）或空气断路器（B4，B5外形）
3、晶闸管供电单元：3a：正桥和控制电路板。3b：反桥。
4、中间直流电路电抗器。
5、传动部分（包括逆变器和DC电容）

TSU的硬件保护：
变流器的交流短路保护：快速交流熔断器提供对晶闸管的保护。BI到B3外形结构的熔断器裝在单元之外。B4和B5外形结构的熔断器装在单元内部。见下面图。
变流器的直流短路保护：快速熔断器保护桥的直流短路中的晶闸管和中间电路DC电容器。外形为B1到B3的晶闸管供电模块中，在中间电路的直流母线阳极上有一个快速DC熔断器。

TSU硬件保护
