MT6765/MT6762/MT6761原理图和PCB设计资料下载

MT6765/MT6762/MT6761 MMD User Guide

1 原理图和PCB布图模块介绍

2 原理图和PCB布局模块的类型和描述

3 如何使用PCB布局模块



1 原理图和PCB布图模块介绍：

1）什么是原理图和PCB模块？

使“已验证”的示意图和PCB布局成为特定的设计，可以在未来的类似产品中重用

2）原理图和PCB模块的优点

请按照MTK提供的原理图设计电路，在进口MMD时保持网名和MMD相同；

安装完成并准备布局时，请导入模块，BB和DDR的相对位置应保持为MMD。

3）实现PCB布图模块的注意事项

主功率电容器的布置、布线和通孔（包括GND通孔）

（主功率：DVDD_GPU, DVDD_CORE, DVDD_MODEM, DVDD_MFG_SRAM, DVDD_TOP_SRAM,VSRAM_PROC_PMU, VDRAM_PMU,EMI_VDD2,EMI_VDDQ, DVDD_DVFS)）；

LPDDR3/LPDDR4X关键部件的布置、布线、通孔和PWR/GND平面；

MT6765/MT6762/MT6761输出芯片；

PMIC MT6357输入电容的布置及布线方法。



2 原理图和PCB布局模块的类型和描述

EDA工具格式：

SCH: Orcad和PADs logic

PCB file:Layout file---PADs9.3.1、Asc file---PADs2005.2

模块类型：

EMI：

eMCP_LPDDR3_eMMC_221b

eMCP_LPDDR4/4X_eMMC_254b

Discrete_LPDDR3_178b

Discrete_LPDDR4/4X_200b

PCB Structure：

8L HDI2(Stacked via)

10L HDI2(Stacked vi

BB capacitors placement：

Double- Side

PCB布局模块列表

MT6765/MT6762/MT6761 PCB布局模块列表

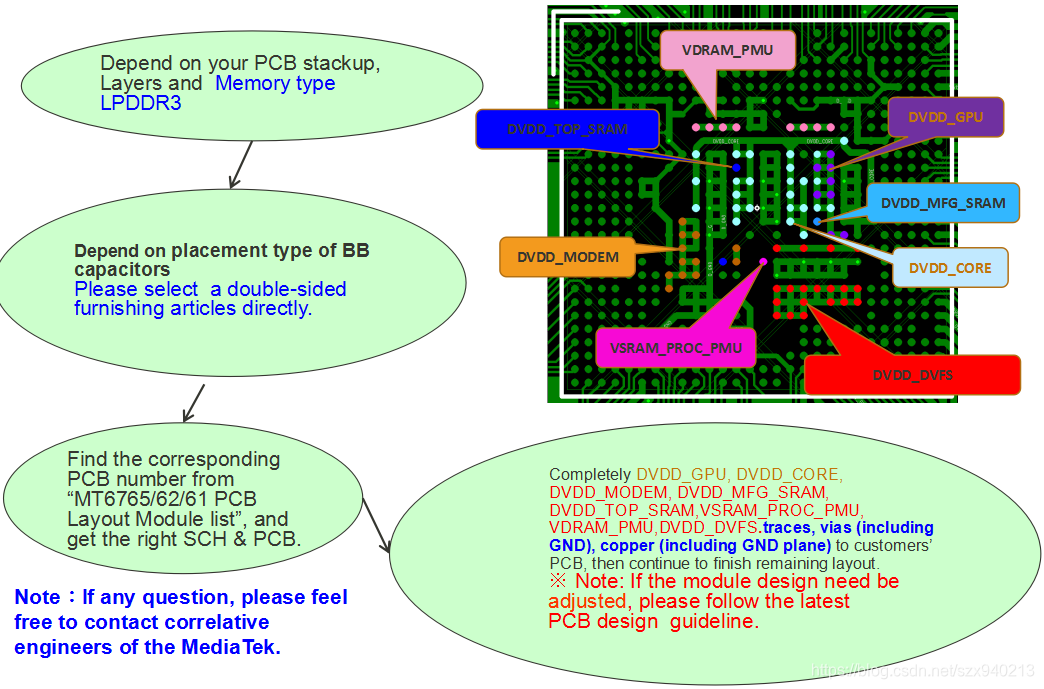

如何选择和使用合适的PCB模块-LPDDR3？

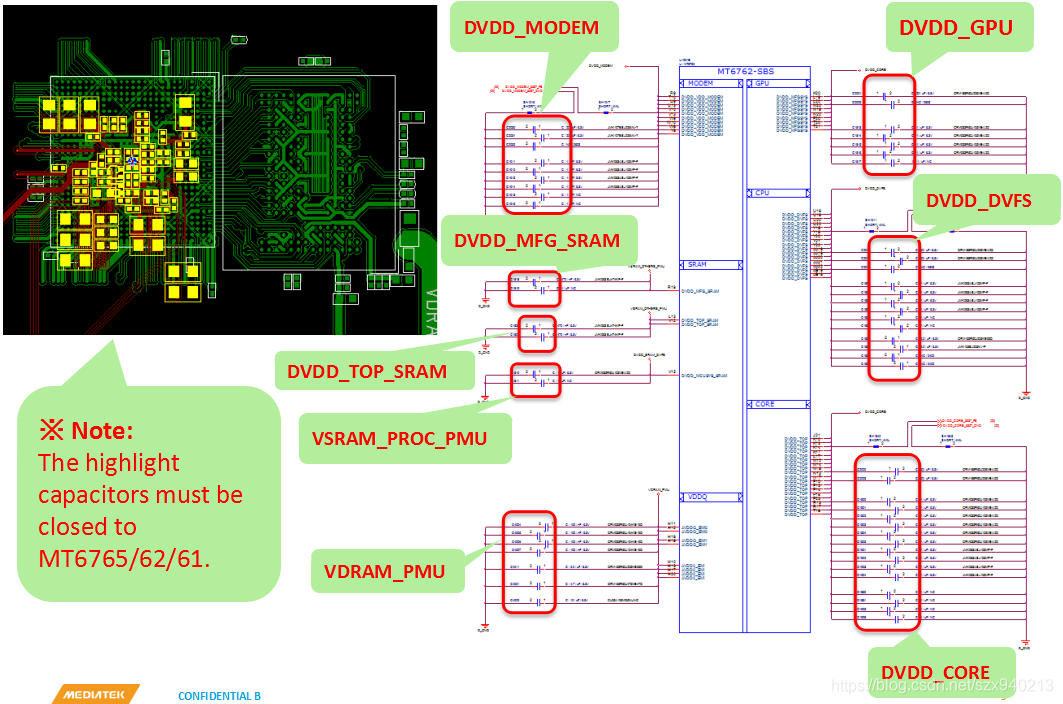

PDN设计中的关键组件组——LPDDR3(1/2)
