智能秤PCBA方案设计——脂肪秤主控CSU18M92

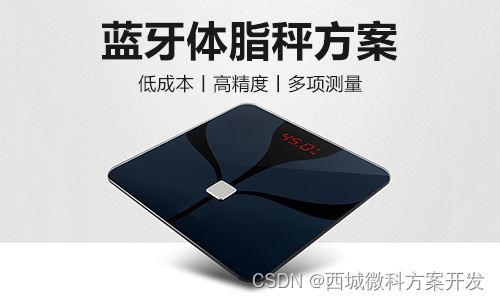

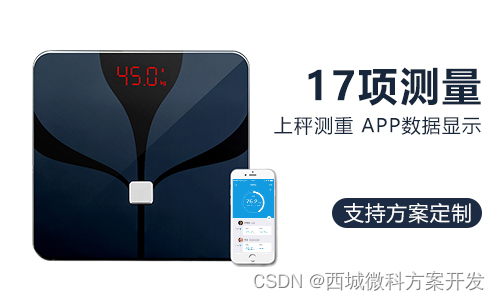

　　一般电子秤都是称重量的，其它用途很少，不过现在都出现新的改变，现推出一款智能电子体脂秤，不仅可以测量使用者基本的体重和体脂，同时还能通过内置的蓝牙传感器与智能手机中的客户端连接计算出使用者的身体质量指数、骨骼密度、肌肉量及身体中的水分，这样就可以清楚知道健康情况，以及需不需要补钙。接下来一起看下4电极交流测脂智能秤方案芯片介绍：
　　
　　CSU18M9芯片简介
　　
　　CSU18M92 是一款支持 4 电极交流测脂、 高精度人体称重的 SOC。芯片包含人体阻抗测量模块 BIM、 24bit Sigma-Delta ADC、 8K×16 位 MTP 程序存储器、 128 字节EEPROM 和 896 字节数据存储器。
　　
　　高性能的RISC CPU:
　　
　　8位单片机MCU
　　
　　内置8K×16位一次性可编程存储器（MTP ROM）和128Bytes EEPROM
　　
　　896字节数据存储器（SRAM）
　　
　　只有46条单字指令
　　
　　8级存储堆栈
　　
　　模拟特性:
　　
　　1路输入全差分24Bit Sigma-Delta型ADC，1/64/128倍增益选择。
　　
　　6路外部通道和2路内部通道 的10Bit SAR ADC
　　
　　4电极交流人体阻抗测量（BIM)模块
　　
　　ADC的输出速率15.2Hz~3.9KHz
　　
　　内带电荷泵
　　
　　内带稳压器供传感器和调制器
　　
　　内部集成的可编程增益放大器
　　
　　专用微控制器的特性:
　　
　　上电复位（POR）
　　
　　上电复位延迟定时器（39ms）
　　
　　内带低电压复位（LVR）
　　
　　定时器0
　　
　　-可编程预分频的8位的定时器
　　
　　定时/计数器1\2\3
　　
　　-可编程预分频的8位的定时/计数器
　　
　　外设特性:
　　
　　31位双向I/O口，其中部分PT2.1~PT2.4、PT3*、PT4*复用作LCD/LED口
　　
　　13个具有唤醒功能的输入口
　　
　　2路UART，波特率最高支持115200bps
　　
　　1路I2C从机，支持标准模式（100K bit/s)和快速模式（400K bit/s)
　　
　　1路SPI，最高通信速率500KHz
　　
　　1路蜂鸣器输出，电流能力6mA
　　
　　支持4×24、6*22的LCD驱动或4*14 LED驱动
　　
　　低电压比较功能（LVD)，可用做电源电压比较和外部电压比较
　　
　　内置温度传感器
　　
　　具有RTC功能，年、月、日、星期、小时、分、秒信息
