浅谈LCD液晶屏和电子墨水屏的区别

就市面上常见的屏幕显示材料而言,LCD液晶屏无疑是应用最广、销量最多的显示材料,手机屏幕、电视机屏幕、电脑显示器、汽车大屏等等,LED屏幕已经渗透到我们生活的方方面面,既然电子墨水屏相对于LCD液晶屏有着省电、护眼的效果,那么电子墨水屏能取代LCD屏吗?电子墨水屏与LCD屏的区别又是什么呢?我们接着往下看。

工作原理不同

LCD液晶屏的工作原理简单描述就是:通过电压,将每个固定好的独立像素中的液晶分子进行方位调整,让屏幕显示出不同的颜色与画面,因为需要稳定的电压维持液晶分子的状态,所以需要持续的供电才能维持画面的显示效果,一旦断电,画面就会黑屏。大家可以想象一下直接拔掉电视机电源后,电视机直接黑屏的效果。

由于LCD液晶屏会不断刷新,所以会产生闪烁,只是频率高肉眼分辨不出来。用手机摄像头对着电视机屏幕拍摄,会发现有一些闪烁的“条纹”。

而电子墨水屏是基于电泳技术的显示技术。黑白两色粒子在液态胶囊中在电场的作用下,上下浮动而形成画面的过程。在形成画面后,颜色粒子就停止运动,即使断电画面也不会消失。因此,在翻到某一页时,屏幕是不会闪烁。
在这里插入图片描述

显示机制不同

电子墨水屏是全反射式,也就是随着环境光的变化显示效果会不同。外界光源越好,显示效果越好。因此在晴朗的户外看电子墨水屏电子书与看纸质书的体验几乎一样。

LCD液晶屏有背光,所以基本上受外界光源影响不大,除非极端环境(户外太阳光下)下会出现看不清屏显内容的情况。因此在户外强光源下,手机屏幕需要调节亮度来抵御环境光对屏幕显示的遮盖效果。
在这里插入图片描述
残影问题

由于电子墨水屏的呈像原理,黑白粒子的固定状态特性,在电子书阅读翻页时容易看到上页黑色粒子残留的印记,行业中俗称“残影”,因此屏幕商提供了一种恢复初始状态的刷新方式,也就是大家常见到的“闪屏”问题。类似阅读纸质书籍中的翻书的过程。

由于LCD液晶屏本身一致在刷新,因此不会有类似过程。

节能功耗

由于电子墨水屏的特性,在阅读过程中不需要耗电,只在翻页一瞬间消耗极少电量,因此电子书产品一般的使用周期都在2周甚至一个月左右。

由于LCD液晶屏始终需要电压来维持画面,基本上屏幕占了主要的电量消耗。电视机需要一直供电才能保持呈像,智能手机需要一天一充或者一天多充。

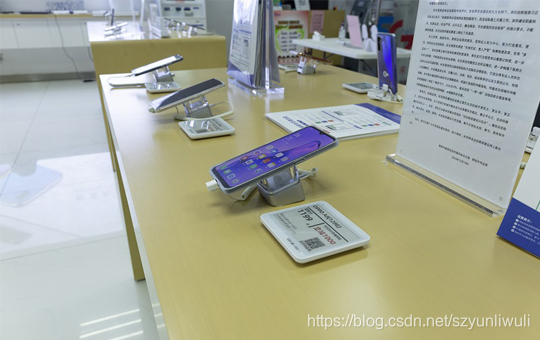

所以,无论从原理还是实际使用感受上,相对于LCD液晶屏,电子墨水屏在阅读文字与非彩色漫画类内容时,有着无可比拟的阅读优势。云里物里电子墨水屏电子价签能呈现出黑白红三种颜色,在零售领域中代替传统纸质标签,动态改变显示内容,同样具有良好的效果。
