本文详细介绍了医疗系统中的数据流程，从顶层数据流程图到挂号、就诊、取药的子流程图，清晰展示了患者就医的全过程。同时，通过ER图解析了挂号、就诊和取药的实体关系，阐述了各环节的数据关联和存储结构。这些图表为理解医疗信息系统的设计和优化提供了直观的参考。
一、数据流程图：

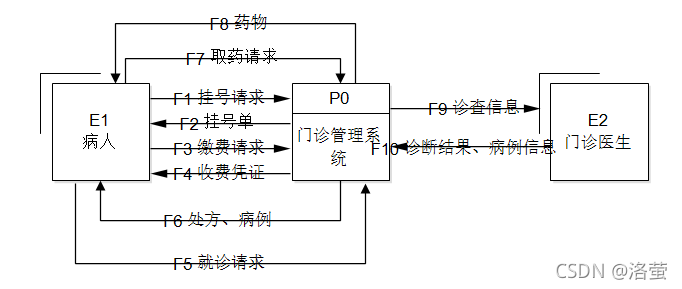

1. 顶层数据流程图：

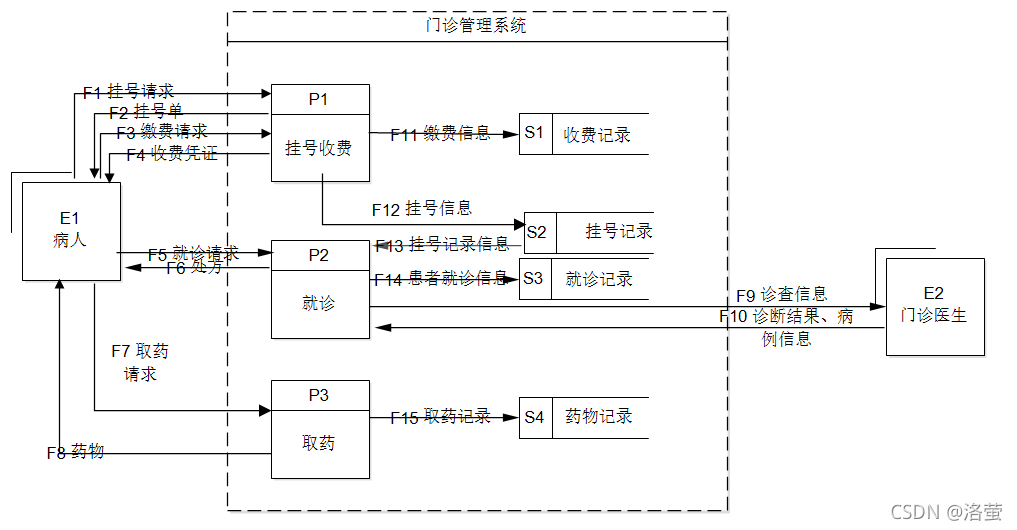

2. 第一层数据流程图：
3. 第二层数据流程图：

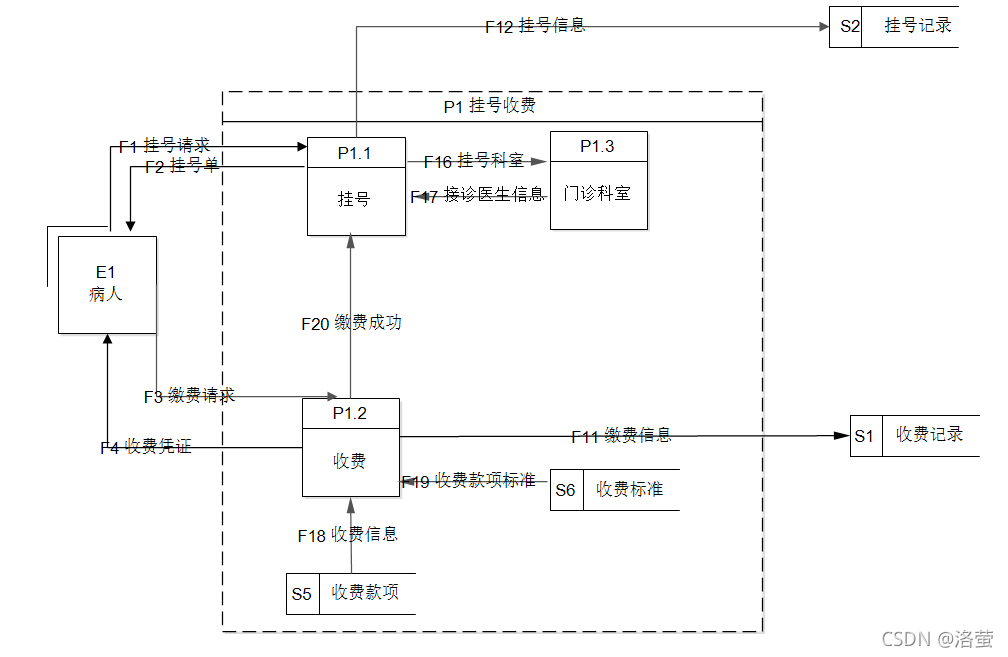

3.1 挂号：

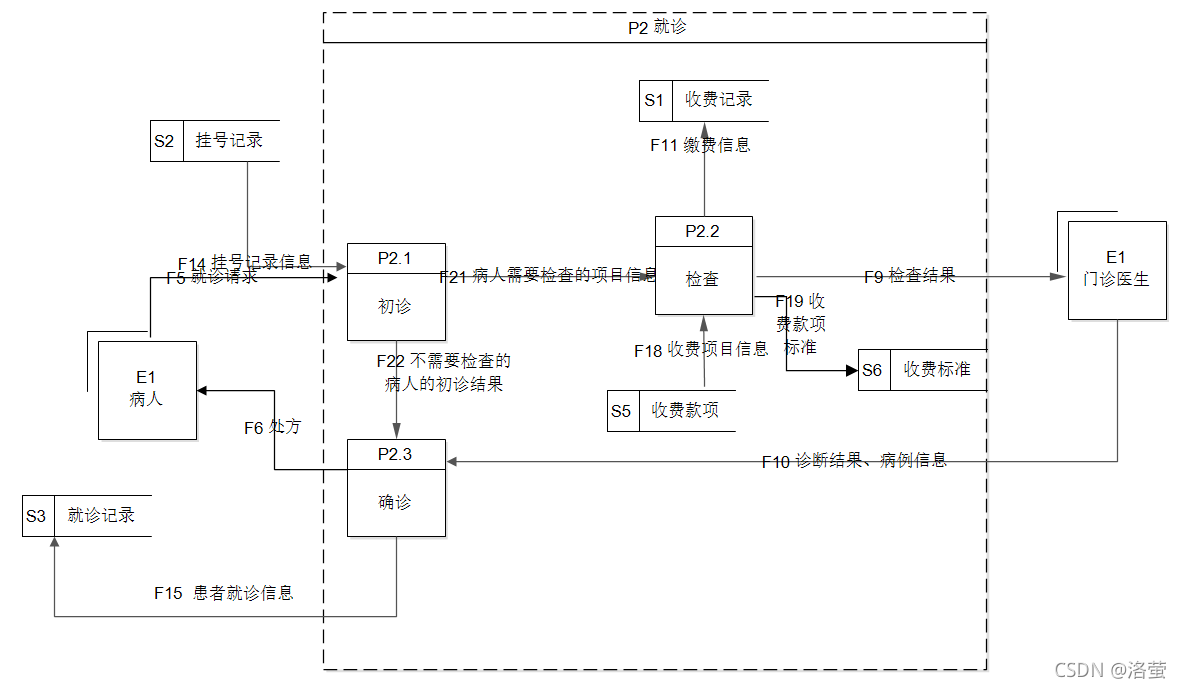

3.2 就诊：

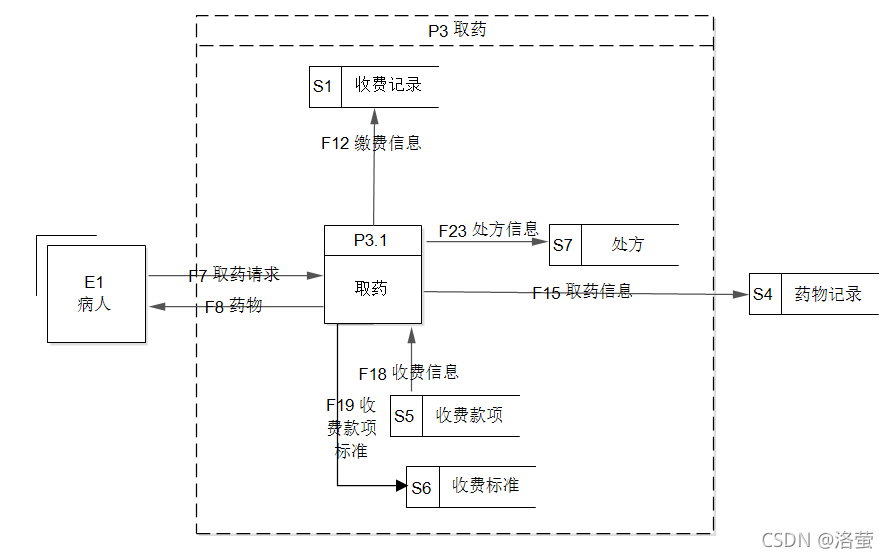

3.3 取药：
二、 ER图

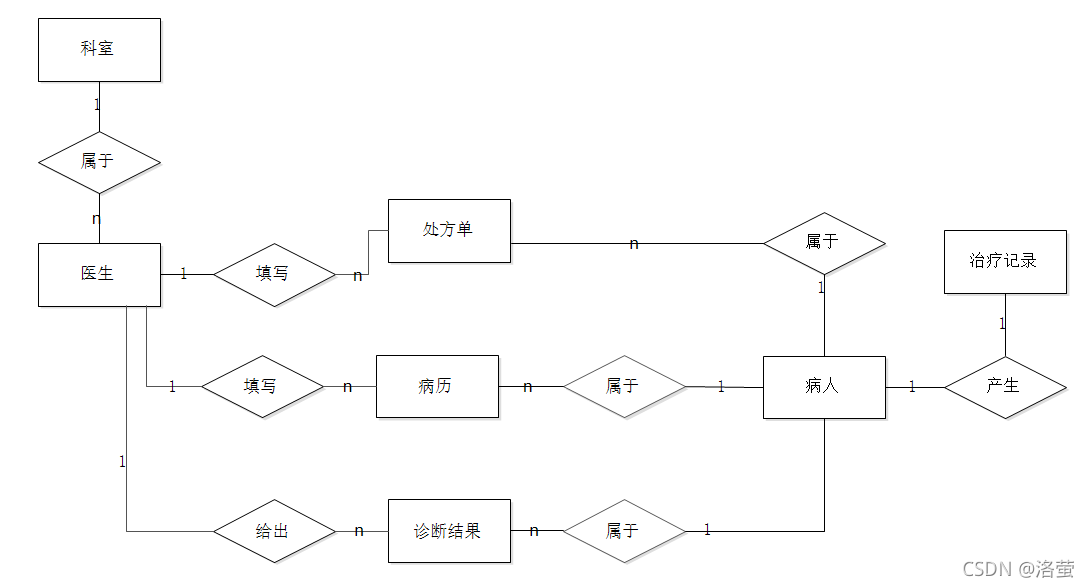

1. 挂号：
2.就诊

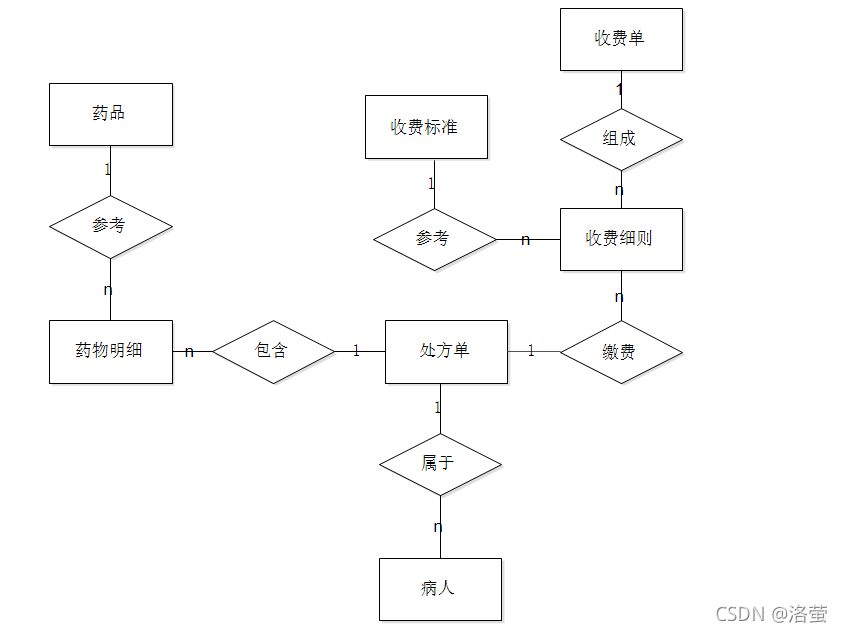

3.取药
4.总ER图
