网工笔记（二）：STP生成树

在网络二层协议中，STP生成树应算是最难懂最能给网络制造麻烦的一位，可以说不经历过STP故障造成的网络崩溃也不算见过世面的网工。网络技术经历了那么多年的创新迭代，尽管有些新的技术架构号称可以无需使用STP，但我所接触到的顶级科技公司的数据中心网络依然会使用STP。值得一提的是在虚拟网络里，譬如说用NSX，的确是没有STP，但这是另外一个课题了。

今天我们来复习一下STP生成树，以下是本文的提纲。

• 基本原理
• STP中的报文BPDU
• 根桥和根端口的选举
• 拓扑的变更
• STP的几种模式
• 排错清单

 基本原理

 一般网络系统中都会搭建有多台的交换机，交换机之间会有冗余链路，STP的提出就是用来解决局域网（二层网络）中的环路问题的。二层上的报文是没有TTL的（就是说没有毁灭计时器），如果网络有环路，报文就会被反复传播最后造成二层网的风暴。 STP通过阻断一些端口，达到打破环路的目的，从而让整个网络拓扑逻辑上成为一个树状结构。

STP生成树的生成过程大概如下：

1. 选举根桥（Root Bridge）-- 根桥交换机位于整个逻辑树的根部，并由此确定那些交换机处于下游。
2. 选举根端口（Root Port）-- 一旦根桥确定，其他交换机会计算出自身的端口中那一个（并只有一个）端口去往根桥的路径，并以该端口为根端口。
3. 选举指定端口（Designated Port） -- 交换机用于转发BPDU（STP报文）的端口， 每个网段有且只能有一个指定端口。
4. 阻断端口（Blocking Port），阻断一些端口达到断开环路的目的。

特别指出的是在根桥上的所有端口都是指定端口。

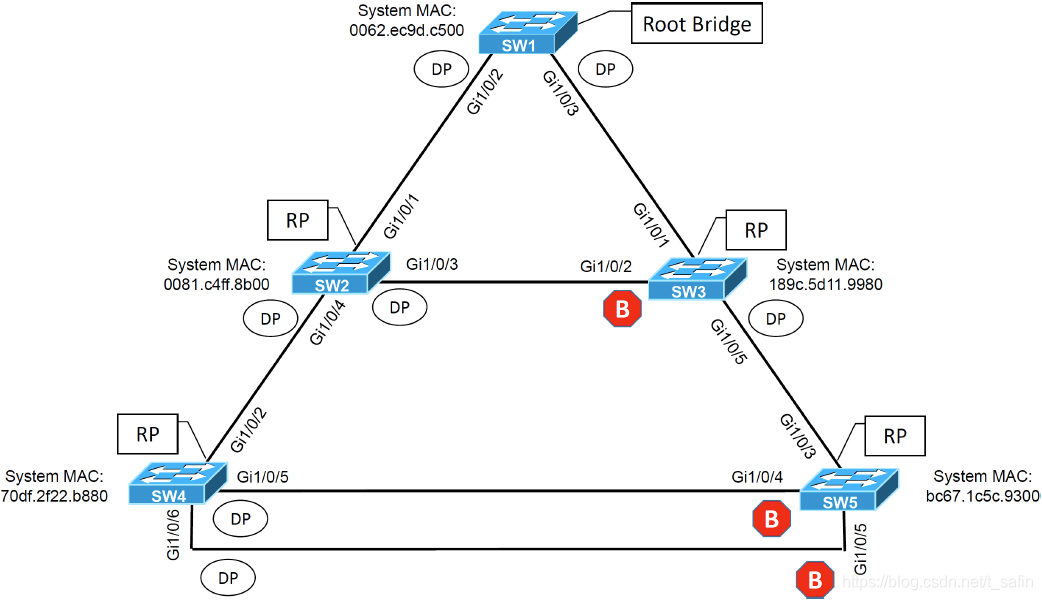

This diagram comes from Cisco Book ENCOR350-401[1]

上图是从书ENCOR350-401[1]引用而来，它很好的展示了STP各种端口的状况，DP指的就是Designated Port， RP为Root Port。从上图可见，designated port一般都连着root port, 其对应连着的交换机为处于下游的交换机。

STP中的报文BPDU

在STP协议中发送的报文叫Bridge Protocol Data Unit, 简称为BPDU。根桥根端口的选举都依赖于交换机之间发送的BPDU报文，可以说局域网生成树的建立和维持都要使用BPDU报文。BPDU报文的类型有两种：

1. Configuration BPDU -- 这类报文用于确定根桥，根端口，指定端口和阻断端口。
2. Topology change notification (TCN) BPDU -- 这类报文用于交换机之间通知拓扑发生了变更。拓扑变更是常见现象，例如某一个交换机中原先连接的端口突然中断，TCN BPDU就会被发出。

在抓包时你能在BPDU报文中看到以下几个参数，后文会对这些参数进行解析：

• Bridge ID -- 根桥ID。
• Local bridge identifier -- 交换机自身的桥ID（交换机也被称作桥bridge）。
• System  Priority -- 系统权重，在交换机上可配置的一个权重值，可用于影响根桥的计算。
• root cost path -- 到根桥的距离。
• System Extention ID -- 这个其实就是VLAN ID。
• Hello time -- BPDU报文发送的间距，默认值为2秒。

BPDU报文以组播的方式发送，BPDU的组播地址为01:80:C2:00:00:00，一个接口发送BPDU报文时用自己接口MAC地址作为源地址发送到BPDU地址01:80:
