最简陋的线形图

第一步：引入必要的CSS、JS文件
<link rel="stylesheet" type="text/css" href="js/jqPlot/1.0.4/jquery.jqplot.min.css"/>
<!-- excanvas.js用于兼容IE浏览器 -->
<!--[if lt IE 9]><script language="javascript" type="text/javascript" src="js/jqPlot/1.0.4/excanvas.js">
<!-- jQuery库，此处引用自百度api库 -->
<script src="http://libs.baidu.com/jquery/1.8.2/jquery.min.js"></script>
<!-- jqPlot自身支持文件，不带有min的为未压缩版 -->
<script src="js/jqPlot/1.0.4/jquery.jqplot.min.js" type="text/javascript" charset="utf-8"></script>
<script src="js/jqPlot/1.0.4/plugins/jqplot.canvasTextRenderer.min.js" type="text/javascript" charset="utf-8"></script>
<script src="js/jqPlot/1.0.4/plugins/jqplot.canvasAxisLabelRenderer.min.js" type="text/javascript" charset="utf-8"></script>

第二步：在body中准备要绘制图表的节点
<!-- 用于绘制图表，id在JS代码中会用到 -->
<div id="chart1" style="width:300px;height:300px;"></div>

第三步：编写JS代码，绘制图表
$(function(){
    /**
     * 第一个参数为body中div的id值
     * 第二个参数为要绘制的线形图中各拐点的取值
     * */
     var plot = $.jqplot('chart1', [[3,7,9,1,4,6,8,2,5]]);
});

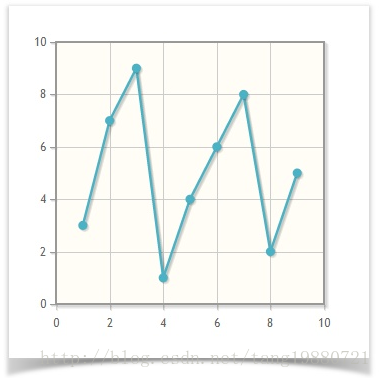

第四步：查看效果

第五步：常见问题

  1. Uncaught ReferenceError: jQuery is not defined【检查是否引入了jQuery库，或者jQuery库是否在其他JS文件之前被引入。】
  1. Uncaught TypeError: Cannot read property 'msie' of undefined【检查jQuery库版本是否为2.X，尝试降低jQuery库版本，但不能低于1.4版本，不能高于1.8版本。】
  1. Uncaught No Data 【检查JS代码，第二个参数是否为二维数组，如果不是，则报此异常】

至此，我们就完成了最简陋的图表绘制。后面我们可以做出更为复杂的图表，但都是基于以上步骤，除JS代码不同外，没有什么区别。故，接下来的重点将放在JS代码上，其它步骤，不做赘述。

配置图表属性

jqPlot提供很多的属性可以设置，通过不同的属性，图表可以展现出各式各样的外观。和其它jQuery插件类似，jqPlot的配置也是采用js的对象作为参数传递。因此，如果我们要给图表添加一些额外的属性，JS代码应该如下：
var plot = $.jqplot('chart1', [[3,7,9,1,4,6,8,2,5]], {
    // 配置属性代码
});
所有的属性配置都将以键值对的形式出现在{}之间。
图表作为一种常见的数据表现形式，尤其是线形图表，它具有一定的属性对象，包括但不限于以下几种：
  • 标题；
  • 坐标轴，又分为X轴、Y轴；
  • 数据序列；
  • 图例；
  • 背景；
  • 光标，如鼠标经过数据拐点时，提示该点具体数值。
其中以上每一条都可以作为单独的对象，并衍生出更多的属性。以标题为例，标题可以包含文本、字体、颜色、对齐方式等属性。这些对象和属性，都可以作为一个总的配置对象，传递给jqPlot，以便使jqPlot能够更加精准的绘制图表。从最外层来看，第三个配置属性的参数应该是如下结构：
{
    title:{ // 标题属性
    },
    axesDefaults:{ // 默认坐标轴属性
    },
    axes:{ // 具体坐标轴属性
    }
    legend:{ // 图例属性
    },
    grid:{ // 背景网格属性
    },
    seriesDefaults:{// 默认数据序列属性
    },
    series:{ // 具体数据序列属性
    },
    legend:{ // 图例属性
    },
    cursor:{ // 光标属性
    }
}

进而深入到具体属性的配置，以标题为例，结构如下：
title:{ // 标题属性
    text:'图表标题', // 标题文本
    show:true, // 是否阴影
    fontFamily:'微软雅黑', // 标题字体
    fontSize:14, // 标题字体大小
    textAlign:'center', // 标题对齐方式
    textColor:'red', // 标题颜色（也可以写作属性color）
    escapeHtml:false // 是否转义HTML字符，值为false时，可以在text属性中使用HTML代码
}

其它如legend、grid、series等也是类似结构，具体可以配置属性列表，可以参考http://www.jqplot.com/docs/files/jqPlotOptions-txt.html。

带有其它设置的图表

有了之前对jqPlot图表的了解，我们就可以绘制出更为复杂些的图表。示例如下：
$(function(){
    /**
     * 第一个参数为body中div的id值
     * 第二个参数为要绘制的线形图中各拐点的取值
     * */
    var data = [[38, 3, 9, 8, 49, 27, 14, 46, 32, 4,
                 12, 6, 47, 15, 24, 39, 16, 48, 5, 6,
                 6, 43, 42, 2, 29, 37, 21, 28, 40, 17, 3],
                [45, 24, 24, 29, 3, 19, 32, 45, 41, 8,
                 34, 17, 1, 45, 37, 47, 34, 30, 31, 10,
                 29, 17, 5, 23, 41, 49, 25, 34, 4, 13, 49],
                [43, 23, 37, 12, 26, 11, 29, 29, 22, 27,
                 25, 5, 18, 34, 20, 3, 8, 16, 41, 19,
                 9, 5, 16, 30, 13, 44, 22, 29, 5, 23, 13]
               ];

    var plot = $.jqplot('chart1', data, {
        title:{         // 标题属性
            text:'<div class="chart-title">2014年5月广告位投放数量趋势图<div>',         // 标题文本
            show:true,              // 是否阴影
            fontFamily:'微软雅黑',  // 标题字体
            fontSize:14,            // 标题字体大小
            textAlign:'left',       // 标题对齐方式
            textColor:'#515151',    // 标题颜色（也可以写作属性color）
            escapeHtml:false        // 是否转义HTML字符，值为false时，可以在text属性中使用HTML代码
        },
        axesDefaults:{  // 默认坐标轴属性
            min:0,
            tickOptions:{
                showMark:false
            }
        },
        axes:{          // 具体坐标轴属性
            xaxis:{
                label:'日期',
                ticks:[[1,'05/01'], [5,'05/05'], [10,'05/10'], [15,'05/15'], [20,'05/20'], [25,'05/25'], [30,'05/30']]
            },
            yaxis: {
                label: '投放数量'
            }
        },
        legend:{        // 图例属性
            show:true
        },
        grid:{          // 背景网格属性
            borderWidth:1,
            shadow:false
        },
        seriesDefaults:{// 默认数据序列属性
            lineWidth:1,
            markerOptions:{
                show:true
            }
        },
        series:[        // 具体数据序列属性
            {
                color:'#FF6666',
                label:'CPC'
            },{
                color:'#0066CC',
                label:'CPT'
            },{
                color:'#99CC66',
                label:'CPM'
            }
        ],
        highlighter:{
            show:true,
            tooltipAxes:'y',
            useAxesFormatters:false,
            tooltipFormatString:'投放量：%d'
        }
    });
});

因为在配置图表的标题（title）时，使用HTML标签，这个标签用了一个chart-title类的CSS，所以要加入如下CSS代码：
.chart-title{
    background-color: #999999;
    margin-bottom: 10px;
    line-height: 30px;
    padding-left: 10px;
    background-color: #efefef;
    border-bottom:1px solid #dddddd;
    font-weight: bold;
}

#chart1{
    border: 1px solid #dddddd;
}

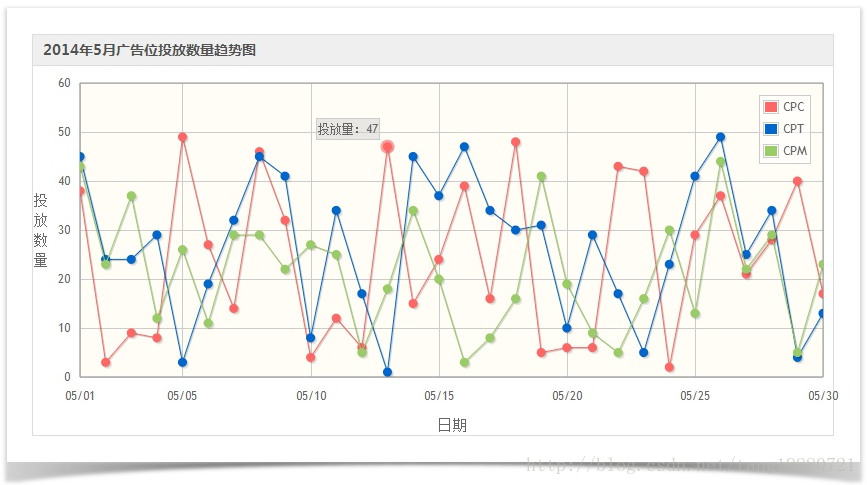

其它部分代码没有改动，此时在页面中查看图表展示效果，如下：

完整代码

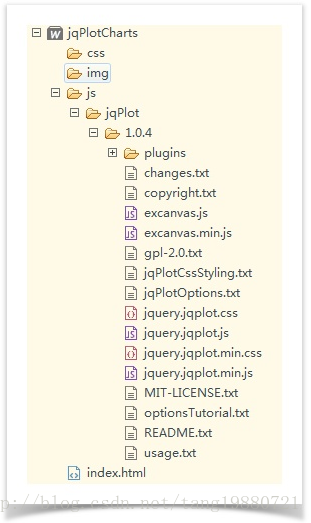

目录结构：

完整代码：
<!DOCTYPE html>
<html>
    <head>
        <meta charset="utf-8" />
        <title>jqPlot图表Demo</title>
        <link rel="stylesheet" type="text/css" href="js/jqPlot/1.0.4/jquery.jqplot.min.css"/>
        <style type="text/css">
            .chart-title{
                background-color: #999999;
                margin-bottom: 10px;
                line-height: 30px;
                padding-left: 10px;
                background-color: #efefef;
                border-bottom:1px solid #dddddd;
                font-weight: bold;
            }

            #chart1{
                border: 1px solid #dddddd;
            }
        </style>
        <!--[if lt IE 9]><script language="javascript" type="text/javascript" src="js/jqPlot/1.0.4/excanvas.js"></script><![endif]-->
        <script src="http://libs.baidu.com/jquery/1.8.2/jquery.min.js"></script>
        <script src="js/jqPlot/1.0.4/jquery.jqplot.min.js" type="text/javascript" charset="utf-8"></script>
        <script src="js/jqPlot/1.0.4/plugins/jqplot.canvasTextRenderer.min.js" type="text/javascript" charset="utf-8"></script>
        <script src="js/jqPlot/1.0.4/plugins/jqplot.canvasAxisLabelRenderer.min.js" type="text/javascript" charset="utf-8"></script>
        <script src="js/jqPlot/1.0.4/plugins/jqplot.cursor.min.js" type="text/javascript" charset="utf-8"></script>
        <script src="js/jqPlot/1.0.4/plugins/jqplot.highlighter.min.js" type="text/javascript" charset="utf-8"></script>
        <script type="text/javascript" charset="utf-8">
            $(function(){
                /**
                 * 第一个参数为body中div的id值
                 * 第二个参数为要绘制的线形图中各拐点的取值
                 * */
                var data = [[38, 3, 9, 8, 49, 27, 14, 46, 32, 4,
                             12, 6, 47, 15, 24, 39, 16, 48, 5, 6,
                             6, 43, 42, 2, 29, 37, 21, 28, 40, 17, 3],
                            [45, 24, 24, 29, 3, 19, 32, 45, 41, 8,
                             34, 17, 1, 45, 37, 47, 34, 30, 31, 10,
                             29, 17, 5, 23, 41, 49, 25, 34, 4, 13, 49],
                            [43, 23, 37, 12, 26, 11, 29, 29, 22, 27,
                             25, 5, 18, 34, 20, 3, 8, 16, 41, 19,
                             9, 5, 16, 30, 13, 44, 22, 29, 5, 23, 13]
                            ]

                var plot = $.jqplot('chart1', data, {
                    title:{         // 标题属性
                        text:'<div class="chart-title">2014年5月广告位投放数量趋势图<div>',           // 标题文本
                        show:true,              // 是否阴影
                        fontFamily:'微软雅黑',  // 标题字体
                        fontSize:14,            // 标题字体大小
                        textAlign:'left',       // 标题对齐方式
                        textColor:'#515151',    // 标题颜色（也可以写作属性color）
                        escapeHtml:false        // 是否转义HTML字符，值为false时，可以在text属性中使用HTML代码
                    },
                    axesDefaults:{  // 默认坐标轴属性
                        min:0,
                        tickOptions:{
                            showMark:false
                        }
                    },
                    axes:{          // 具体坐标轴属性
                        xaxis:{
                            label:'日期',
                            ticks:[[1,'05/01'], [5,'05/05'], [10,'05/10'], [15,'05/15'], [20,'05/20'], [25,'05/25'], [30,'05/30']]
                        },
                        yaxis: {
                            label: '投放数量'
                        }
                    },
                    legend:{        // 图例属性
                        show:true
                    },
                    grid:{          // 背景网格属性
                        borderWidth:1,
                        shadow:false
                    },
                    seriesDefaults:{// 默认数据序列属性
                        lineWidth:1,
                        markerOptions:{
                            show:true
                        }
                    },
                    series:[        // 具体数据序列属性
                        {
                            color:'#FF6666',
                            label:'CPC'
                        },{
                            color:'#0066CC',
                            label:'CPT'
                        },{
                            color:'#99CC66',
                            label:'CPM'
                        }
                    ],
                    highlighter:{
                        show:true,
                        tooltipAxes:'y',
                        useAxesFormatters:false,
                        tooltipFormatString:'投放量：%d'
                    }
                });
            });
        </script>
    </head>
    <body>
        <!-- 用于绘制图表，id在JS代码中会用到 -->
        <div id="chart1" style="width:800px;height:400px;"></div>
    </body>
</html>
