MySQL - 进阶篇 - 6. InnoDB引擎

6.1 逻辑存储结构

InnoDB的逻辑存储结构如下图所示：

1️⃣ 表空间

表空间是InnoDB存储引擎逻辑结构的最高层。如果启用了参数 innodb_file_per_table（在MySQL 8.0中默认开启），则每张表都会有一个独立的表空间（xxx.ibd文件）。一个MySQL实例可以对应多个表空间，用于存储记录、索引等数据。

2️⃣ 段

段分为数据段（Leaf node segment）、索引段（Non-leaf node segment）、回滚段（Rollback segment）。InnoDB是索引组织表，数据段是B+树的叶子节点，索引段是B+树的非叶子节点。段用于管理多个区（Extent）。

3️⃣ 区

区是表空间的单元结构，每个区大小为1M。默认情况下InnoDB存储引擎页大小为16KB，因此一个区包含64个连续的页。

4️⃣ 页

页是InnoDB磁盘管理的最小单元，每个页的大小默认为16KB。为了保证页的连续性，InnoDB每次从磁盘申请4-5个区。

5️⃣ 行

行是InnoDB存储引擎的数据存放单位。

InnoDB行数据中默认包含两个隐藏字段：

Trx_id：每次对记录进行改动时，会把事务ID赋值给 trx_id 隐藏列。
Roll_pointer：每次对记录进行改动时，会将旧版本写入undo日志，这个隐藏列指向修改前的记录。

🧠 理论理解

InnoDB将数据从宏到微分为5层结构：表空间 > 段 > 区 > 页 > 行。

表空间（Tablespace）：是最高层结构，MySQL 8.0默认每张表独立一个表空间，支持灵活管理。
段（Segment）：InnoDB的B+树中，叶子节点是数据段，非叶子是索引段。段是“管理区的容器”。
区（Extent）：每个区是64个连续的页，大小1MB，是空间申请和释放的基本单元。
页（Page）：InnoDB的最小磁盘管理单位，默认16KB，数据/索引/Undo等都基于页存储。
行（Row）：数据存储的最小单位，支持事务字段如trx_id和roll_pointer实现版本管理。

🏢 企业实战理解

阿里巴巴/天猫：大表优化时会监控页利用率和区分布，避免过度碎片影响性能。
字节跳动：热表大索引多时优化页合并，避免随机I/O过高。
Google Cloud SQL：区和页的预分配策略被调整，用于应对突发大数据插入。

6.2 架构

6.2.1 概述

MySQL 5.5开始默认使用InnoDB存储引擎，它擅长事务处理，具备崩溃恢复特性，是日常开发中最常用的存储引擎。InnoDB架构分为内存结构和磁盘结构。

InnoDB的后台线程包括：

Master Thread：核心调度线程，负责刷新缓冲池、合并插入缓存、回收undo页等。
IO Thread：异步IO请求的回调处理。
Purge Thread：回收已提交事务的undo log。
Page Cleaner Thread：协助刷新脏页，减轻Master Thread压力。

🧠 理论理解

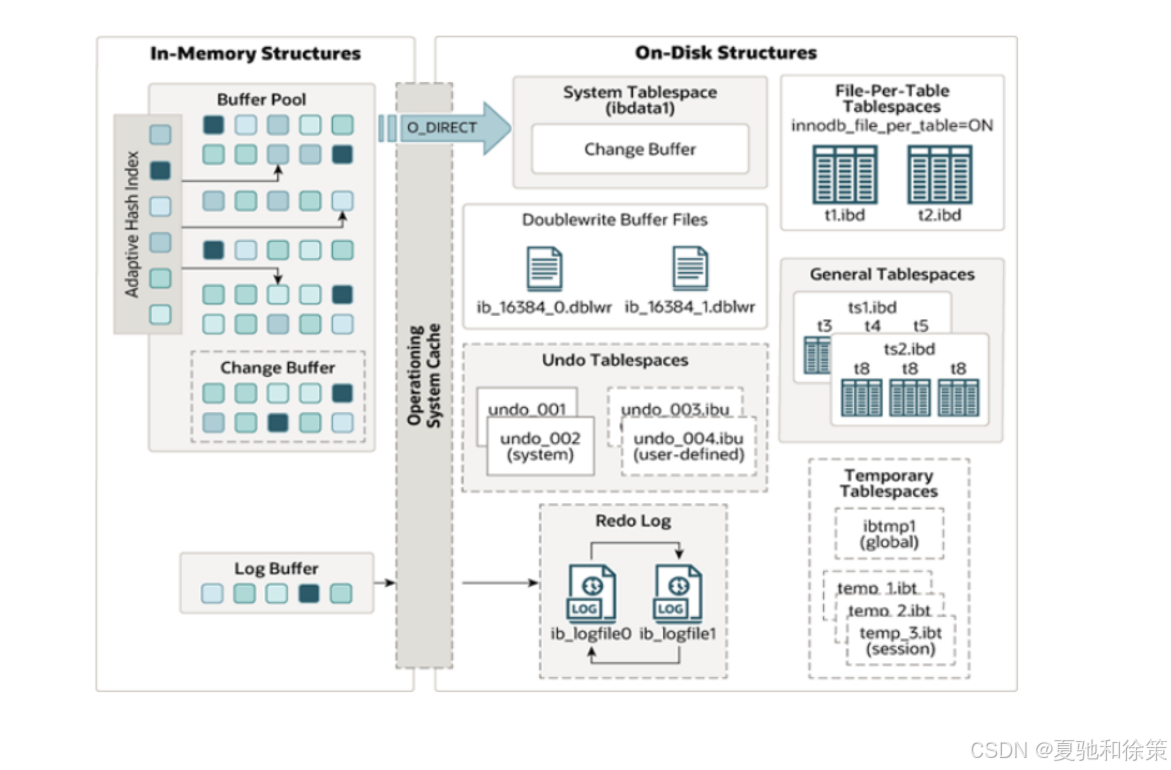

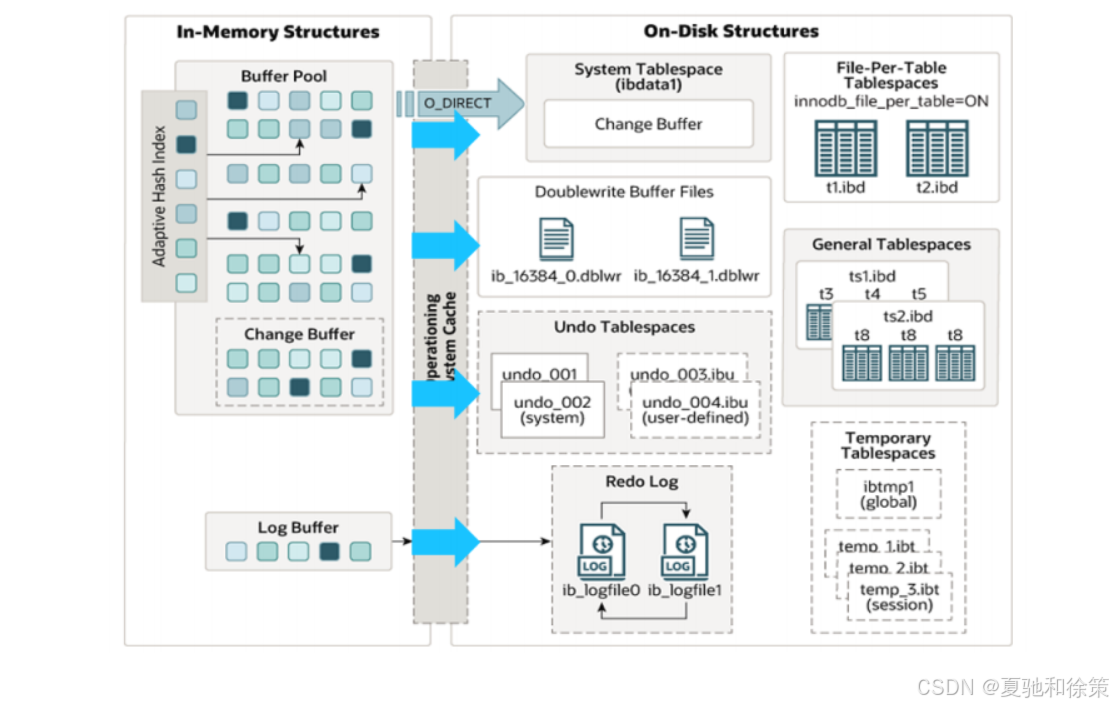

InnoDB架构分为 内存结构 和 磁盘结构。

内存结构

Buffer Pool：缓存数据页和索引页，命中率影响查询性能，建议占物理内存70~80%。
Change Buffer：缓冲二级索引的变更，降低磁盘I/O。
Adaptive Hash Index：对频繁访问页自动建立hash索引。
Log Buffer：事务提交时先写到这里，再刷盘。

磁盘结构

System Tablespace：保存字典/Undo等元数据。
File-Per-Table Tablespaces：每个表对应.ibd文件。
Redo Log / Undo Log：持久化与回滚机制。
双写缓冲区：保证崩溃恢复时一致性。

🏢 企业实战理解

美团：Buffer Pool策略动态调优，在高峰期自动扩容。
阿里云：自研文件系统加速双写缓冲的性能。
OpenAI：模型训练中批量写入时优化Redo刷盘策略。

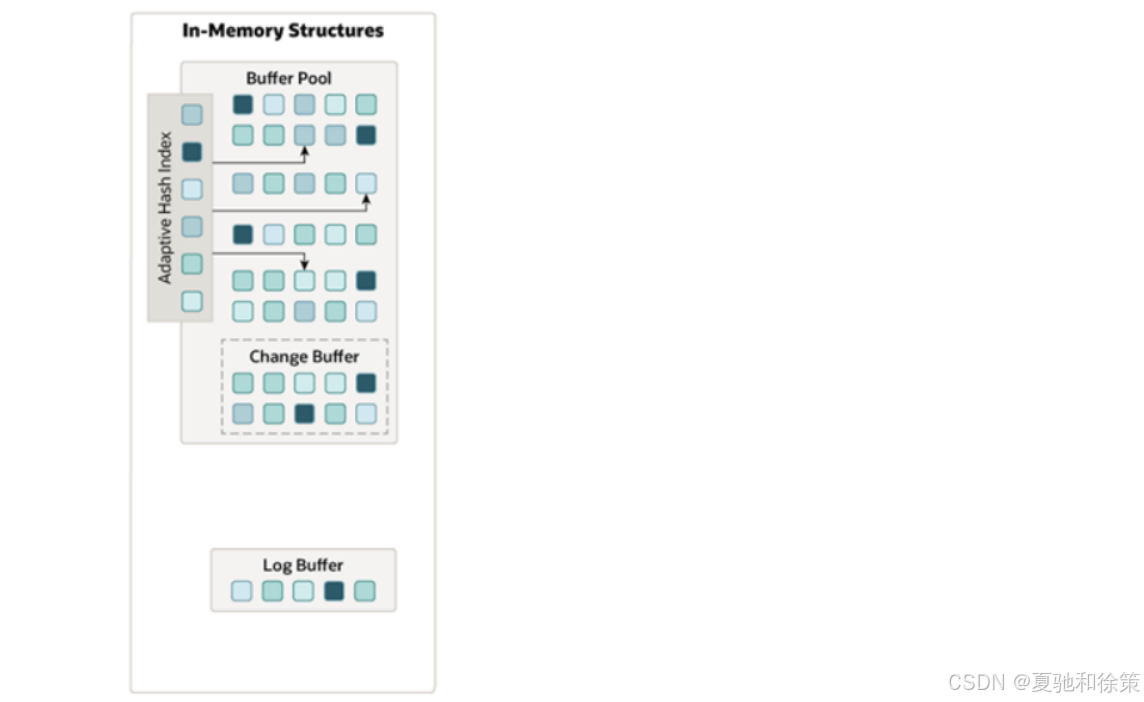

6.2.2 内存结构

InnoDB的内存结构包括四大块：

1️⃣ Buffer Pool

缓冲池缓存了索引页、数据页、undo页、插入缓存、自适应哈希索引、锁信息等。以页（Page）为单位管理，分为free page、clean page、dirty page三类。缓冲池的大小通过 innodb_buffer_pool_size 参数设置。

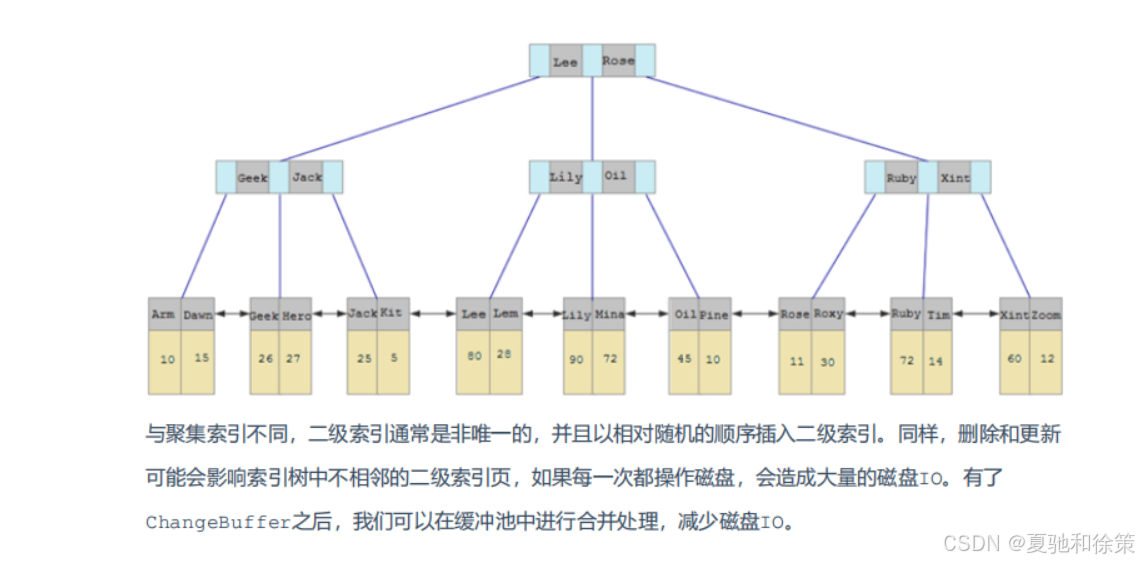

2️⃣ Change Buffer

更改缓冲区，用于缓存非唯一二级索引页的变更。当执行DML语句时，如果数据页不在Buffer Pool中，不会立即操作磁盘，而是先将变更记录到Change Buffer中，等数据页加载到Buffer Pool时再合并。

3️⃣ Adaptive Hash Index

自适应哈希索引是InnoDB监控索引页访问模式时自动建立的Hash索引，用于优化等值查询。参数：adaptive_hash_index。

4️⃣ Log Buffer

日志缓冲区用于暂存Redo Log和Undo Log数据，默认大小16MB，通过参数 innodb_log_buffer_size 设置。

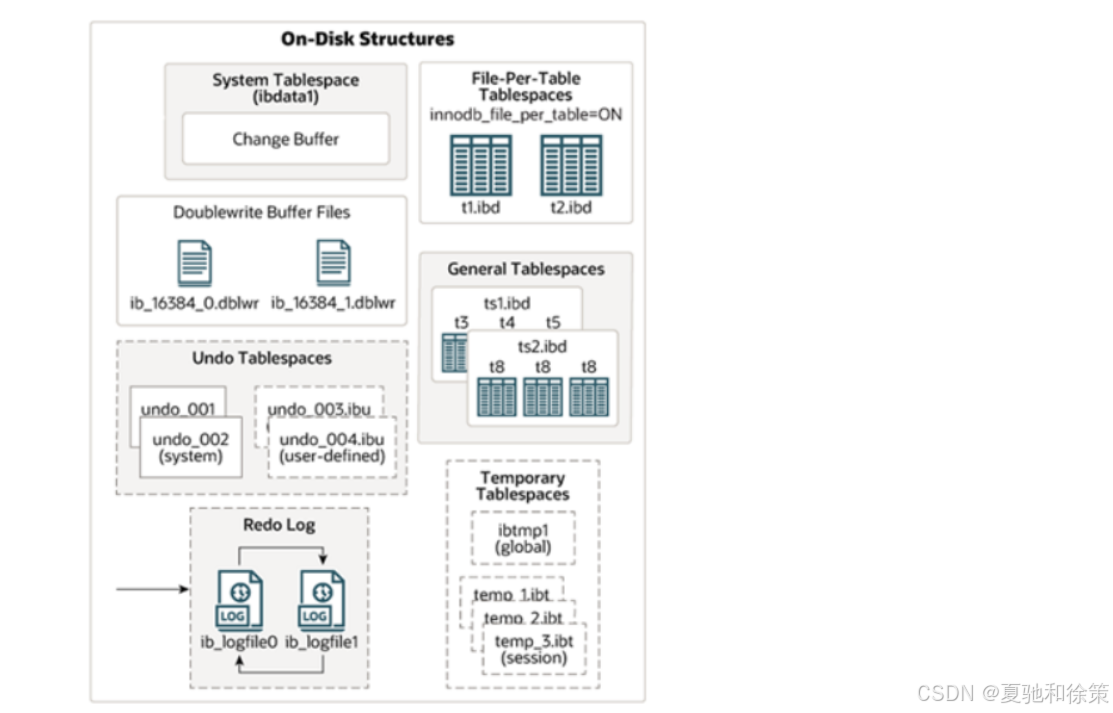

6.2.3 磁盘结构

1️⃣ System Tablespace

系统表空间存储更改缓冲区、数据字典等内容，默认文件名 ibdata1。

2️⃣ File-Per-Table Tablespaces

当 innodb_file_per_table 开启时，每张表对应一个单独的.ibd文件。

3️⃣ General Tablespaces

通过 CREATE TABLESPACE 创建，允许多个表共享一个通用表空间。

4️⃣ Undo Tablespaces

用于存储undo日志，MySQL实例初始化时自动创建两个默认undo表空间。

5️⃣ Temporary Tablespaces

用于存储会话级和全局级的临时表。

6️⃣ Doublewrite Buffer Files

双写缓冲区用于在刷新数据页到磁盘前先写入双写缓冲区，保证数据安全。

7️⃣ Redo Log

重做日志实现事务持久性，分为日志缓冲（内存）和重做日志文件（磁盘）。

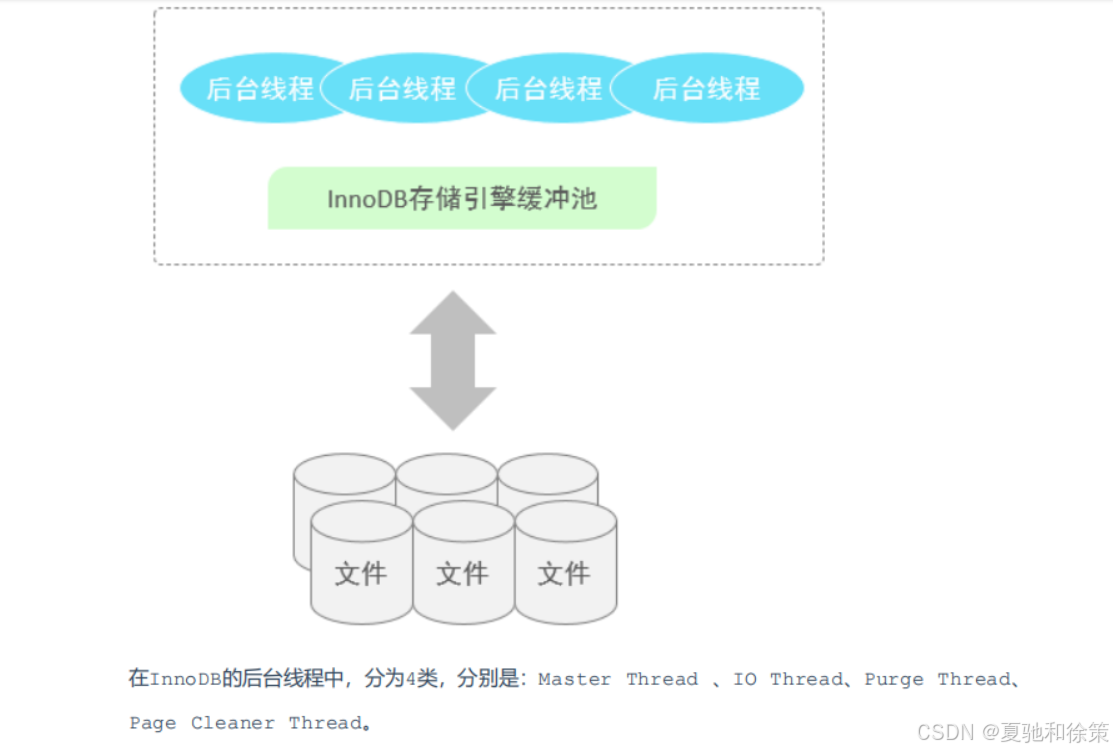

6.2.4 后台线程

🧠 理论理解

Master Thread：协调刷新/合并/回收任务。
IO Thread：专门处理磁盘I/O。
Purge Thread：清理已经提交事务的Undo Log。
Page Cleaner Thread：异步刷脏页到磁盘。

🏢 企业实战理解

字节跳动：自研了IO调度器优化Purge性能。
腾讯：监控Page Cleaner滞后，防止脏页爆表。

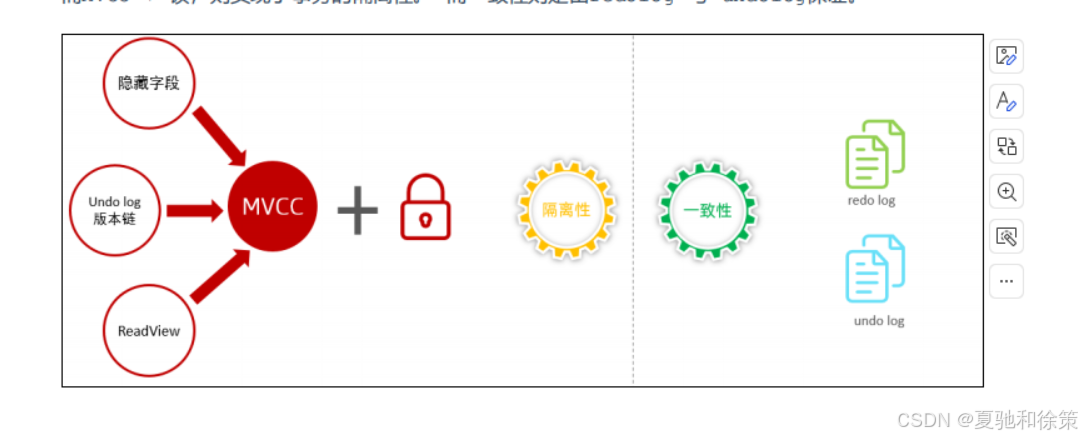

6.3 事务原理

🧠 理论理解

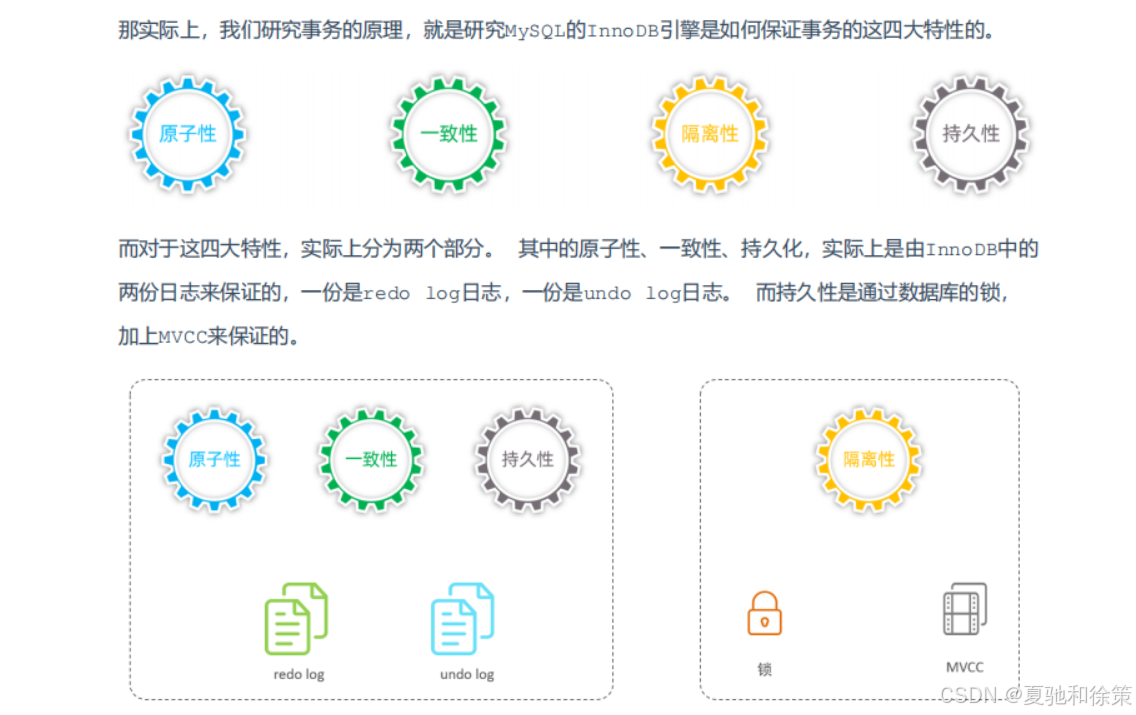

ACID四大特性中：

原子性/一致性/持久性：由Redo + Undo保证；
隔离性：由MVCC + 锁机制保证。

事务提交时：先写Redo，再刷脏页，最后清理Undo。

🏢 企业实战理解

美团：通过Redo性能调优，降低交易系统延迟。
阿里：设计“分段提交”策略避免Redo日志阻塞。

6.3.1 事务基础

事务是一个不可分割的工作单元，满足ACID四大特性：

原子性（Atomicity）
一致性（Consistency）
隔离性（Isolation）
持久性（Durability）

InnoDB利用Redo Log、Undo Log、MVCC等机制实现事务四大特性。

6.3.2 Redo Log

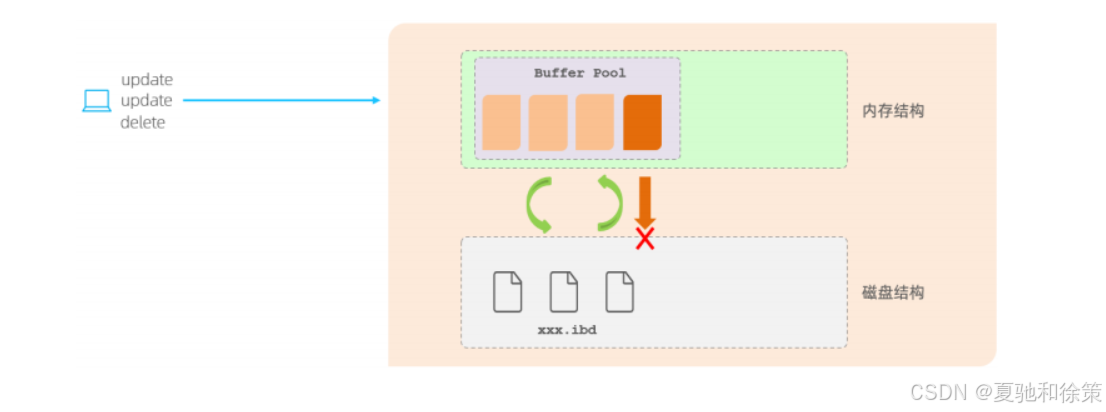

Redo Log用于记录事务提交时数据页的物理修改，确保事务持久性。采用WAL（Write-Ahead Logging）机制，通过顺序写提高磁盘性能。

6.3.3 Undo Log

Undo Log用于记录数据修改前的信息，支持回滚（事务原子性）和MVCC（多版本并发控制）。

6.4 MVCC

6.4.1 基本概念

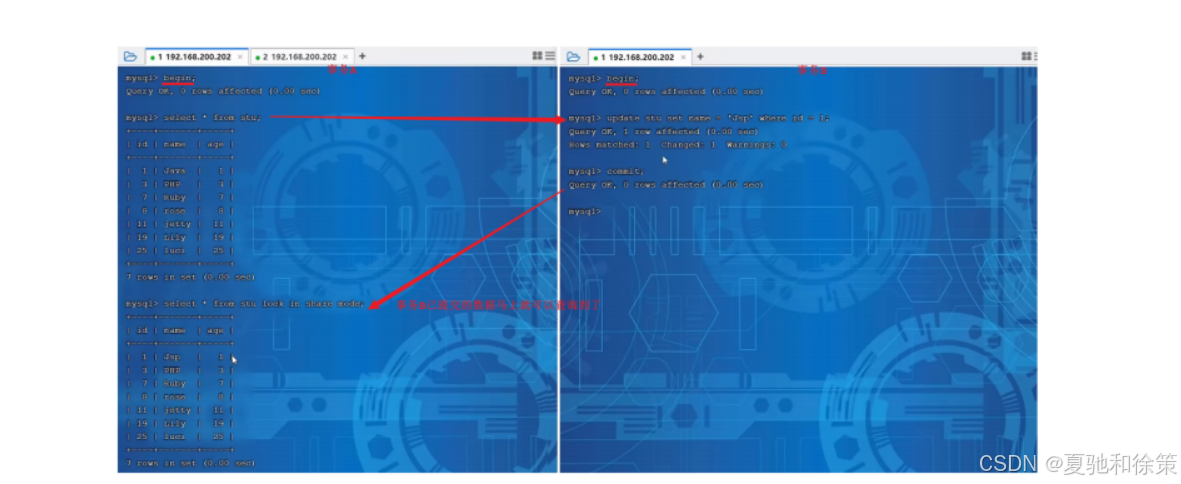

当前读：加锁读取，读取最新数据。

快照读：读取数据的历史版本，不加锁。

6.4.2 隐藏字段

InnoDB为每条记录添加隐藏字段：

DB_TRX_ID：记录最近修改事务ID。
DB_ROLL_PTR：回滚指针，指向旧版本。
DB_ROW_ID：隐藏主键（仅在无主键表中添加）。

6.4.3 Undo Log

6.4.3.1 介绍

回滚日志（Undo Log）在 INSERT、UPDATE、DELETE 操作时产生，是一份便于数据回滚的日志。

对于 INSERT 操作：
产生的Undo Log仅在回滚时使用，事务提交后可以立即删除，因为历史版本不需要了。
对于 UPDATE、DELETE 操作：
产生的Undo Log不仅在回滚时使用，同时还在快照读（MVCC）时使用，用于生成历史版本，因此即使事务提交了也不会立即删除，必须等到所有活跃事务用完之后才可以清理。

6.4.3.2 版本链

来看一个例子：

假设有一张表，原始数据为：

字段	含义
`DB_TRX_ID`	代表最近修改事务ID，记录插入这条记录或最后一次修改该记录的事务ID（自增）
`DB_ROLL_PTR`	回滚指针，指向上一个旧版本的Undo Log；因为这是刚插入的数据，没有修改过，所以该值为`null`

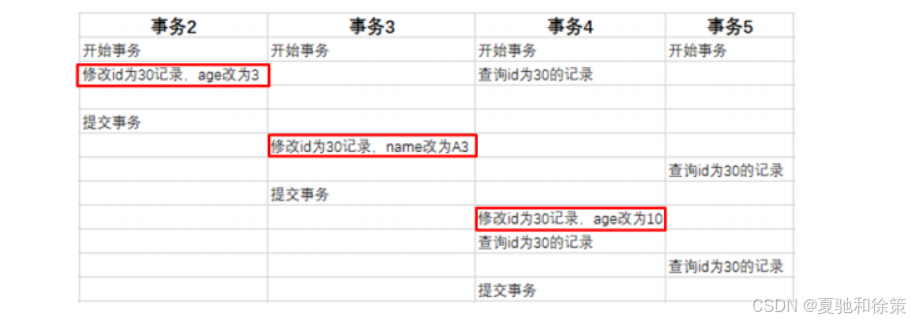

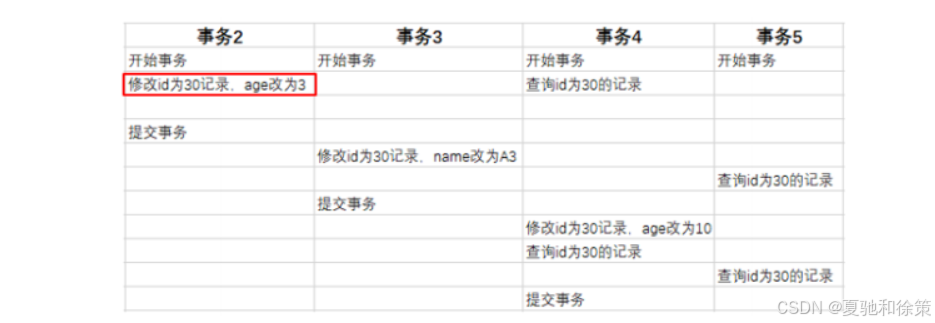

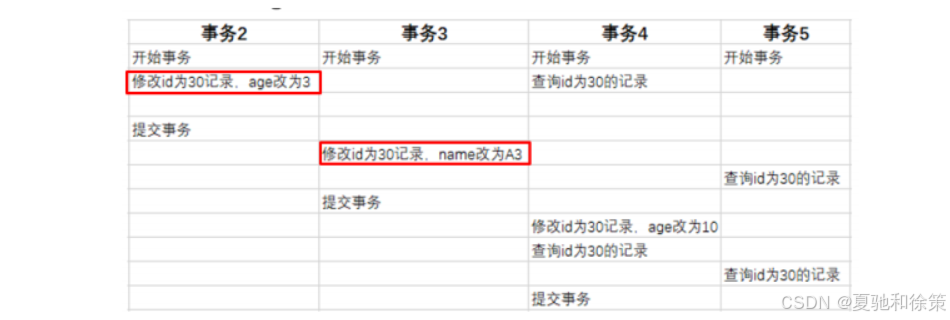

接下来有四个并发事务同时访问并修改这条记录。

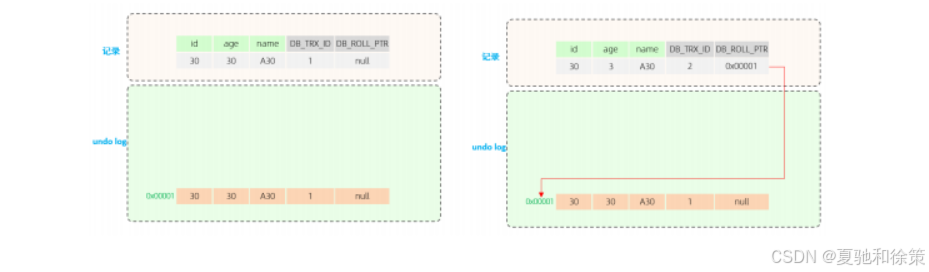

A. 第一步

事务2执行了第一次修改操作，它会：

在Undo Log中记录“数据变更之前”的信息（即老数据的快照）；
更新当前记录的：
- DB_TRX_ID（标记为事务2的ID）
- DB_ROLL_PTR（指向刚刚生成的Undo Log）

此时形成了版本链的第一层。

B. 第二步

事务3执行修改：

同样记录Undo Log，保存修改前的数据；
更新 DB_TRX_ID（事务3的ID）；
更新 DB_ROLL_PTR（指向新的Undo Log）。

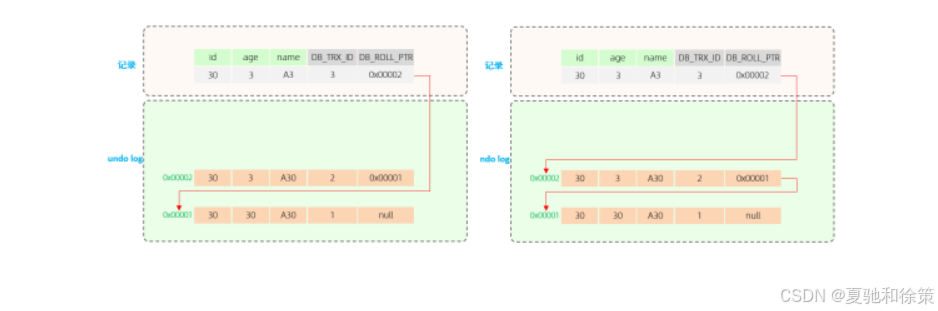

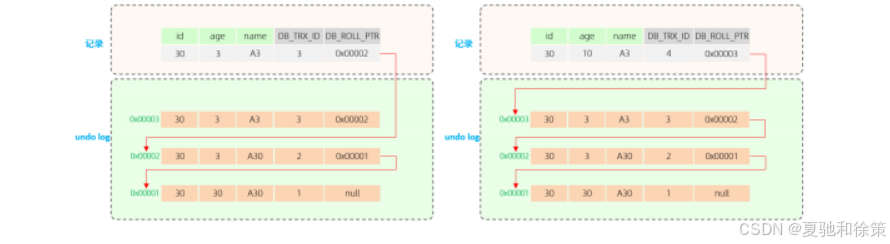

现在版本链长度为2，链表结构如下：

事务3修改的版本 → 事务2修改的版本 → 原始数据

C. 第三步

事务4也进行了修改：

写入Undo Log；
更新 DB_TRX_ID（事务4的ID）；
更新 DB_ROLL_PTR（指向新Undo Log）。

最终形成的版本链：

事务4修改的版本 → 事务3修改的版本 → 事务2修改的版本 → 原始数据

🔍 版本链总结

链表头部：最新的旧版本（最近的一次修改前的状态）；
链表尾部：最早的旧版本（原始数据）；
当有多个事务同时对一条记录进行修改时，会形成多层Undo Log链，用于实现回滚或快照读的版本回溯。

🛠️ 补充细节（新增）

✅ Undo Log的内部结构

InnoDB中Undo Log是以**段（Segment）**的形式进行管理的，它存储在前面提到的Rollback Segment里，每个Segment最多可包含1024个Undo Log记录。

Undo Log文件主要包含两类记录：

Insert Undo Log：仅在事务回滚时使用（INSERT 操作产生）；
Update Undo Log：不仅回滚时使用，还用于快照读的历史版本（UPDATE、DELETE 产生）。

✅ 为什么Insert的Undo Log能立即删除？

因为：

INSERT 不涉及旧数据（它是新插入的）；
回滚时只需删除新插入的行即可，不存在历史版本依赖；
所以一旦事务提交，这类Undo Log就没用了，可以立即回收。

而 UPDATE / DELETE 涉及修改历史，其他事务的快照读还可能用到，不能马上删除。

✅ Undo Log的作用范围

Undo Log不仅用于：

回滚操作（保证原子性）；

还用于：

快照读（实现MVCC），使得其他并发事务可以“看到”符合隔离级别的数据版本。

这也是为什么Undo Log是InnoDB中实现事务隔离性和原子性的核心机制。

🏢 企业实战场景（新增）

阿里巴巴：商品库存管理中，快速下单导致大量并发UPDATE操作，通过Undo Log保证数据一致性与快速回滚。
字节跳动：视频审核系统的状态流转，每次状态更新会生成Undo Log，保证即使出现异常也能回滚恢复。
OpenAI：在API调用额度记录更新时，如果中间失败，可通过Undo Log进行补偿回滚，避免计费异常。

🚀 性能提示（新增）

Undo Log膨胀问题：如果事务过大、长时间不提交，会导致Undo Log堆积，影响性能甚至阻塞Purging线程。
优化建议：
- 大事务拆小；
- 控制事务持有时间；
- 定期监控 SHOW ENGINE INNODB STATUS 检查Undo Log使用情况。

6.4.4 ReadView

📊 字段说明

字段	含义
`m_ids`	当前活跃的事务ID集合
`min_trx_id`	当前活跃事务中最小的事务ID
`max_trx_id`	当前活跃事务中最大事务ID + 1（因为事务ID是自增的，预分配下一ID）
`creator_trx_id`	创建这个ReadView的事务ID

🛠️ 访问规则

条件	是否可以访问该版本	说明
`trx_id == creator_trx_id`	✅ 可以	数据是当前事务修改的版本
`trx_id < min_trx_id`	✅ 可以	数据对应的事务已经提交
`trx_id > max_trx_id`	❌ 不可以	数据对应的事务是在ReadView生成后新开的事务
`min_trx_id ≤ trx_id ≤ max_trx_id` 且不在`m_ids`中	✅ 可以	数据对应的事务已经提交（虽然事务ID范围在活跃区间，但其实已提交）

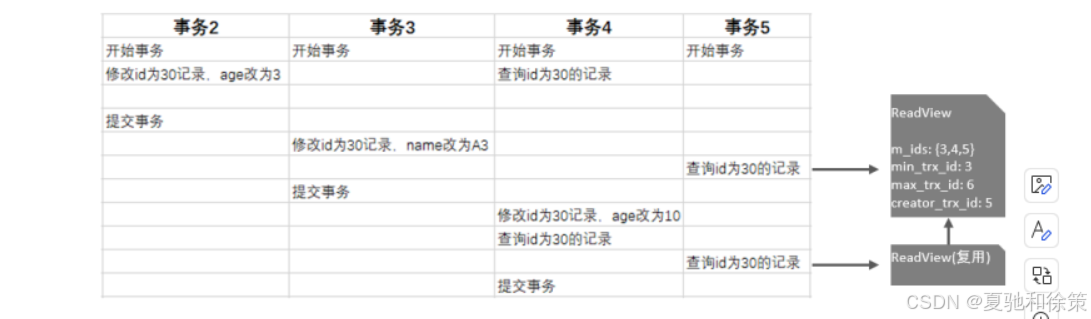

📝 ReadView概述

ReadView（读视图）是InnoDB实现MVCC机制的关键组件，它在快照读执行时生成，记录并维护当前系统活跃的事务信息。

它的主要作用是：
➡️ 决定数据版本是否“对当前事务可见”。
➡️ 在快照读中，通过比对**版本链（Undo Log链表）**的事务ID和ReadView的事务ID集合，判断是否应该返回该版本的数据。

注意：

trx_id 表示版本链中每个数据版本对应的事务ID；

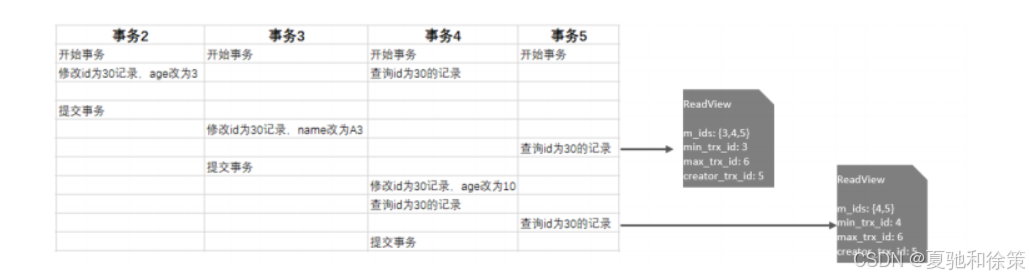

不同的隔离级别，ReadView的生成时机不同：
- READ COMMITTED：事务中每次快照读都会生成一个新的ReadView；
- REPEATABLE READ：事务中第一次快照读生成ReadView，后续的快照读复用该ReadView。

🔍 详细扩展补充（新增）

✅ 为什么有 `m_ids`、`min_trx_id`、`max_trx_id`？

m_ids：事务ID列表，记录了当前仍然“活跃”着的事务（尚未提交）。
min_trx_id：m_ids 中的最小事务ID。任何 trx_id < min_trx_id 的数据版本，一定是“已经提交”的。
max_trx_id：新事务的预分配ID，保证了即使新事务还没插入 m_ids，也不会误判。
creator_trx_id：标识是哪个事务创建了这个ReadView，用于允许自己读到自己未提交的修改（当前读）。

这些参数共同保证了：
1️⃣ 不可见的数据（未提交）被正确“隔离”掉；
2️⃣ 可见的数据（自己或已提交的）被正确返回。

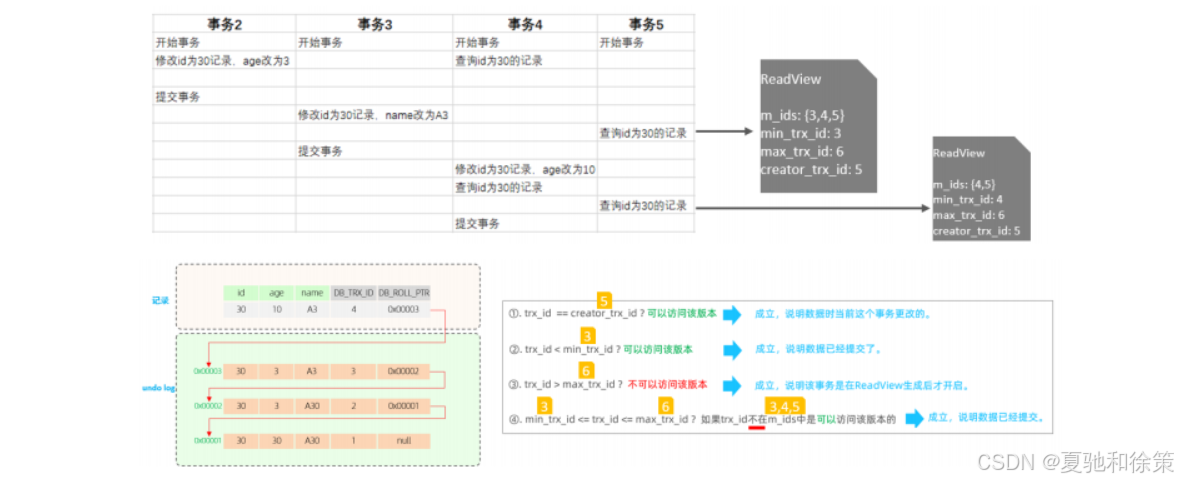

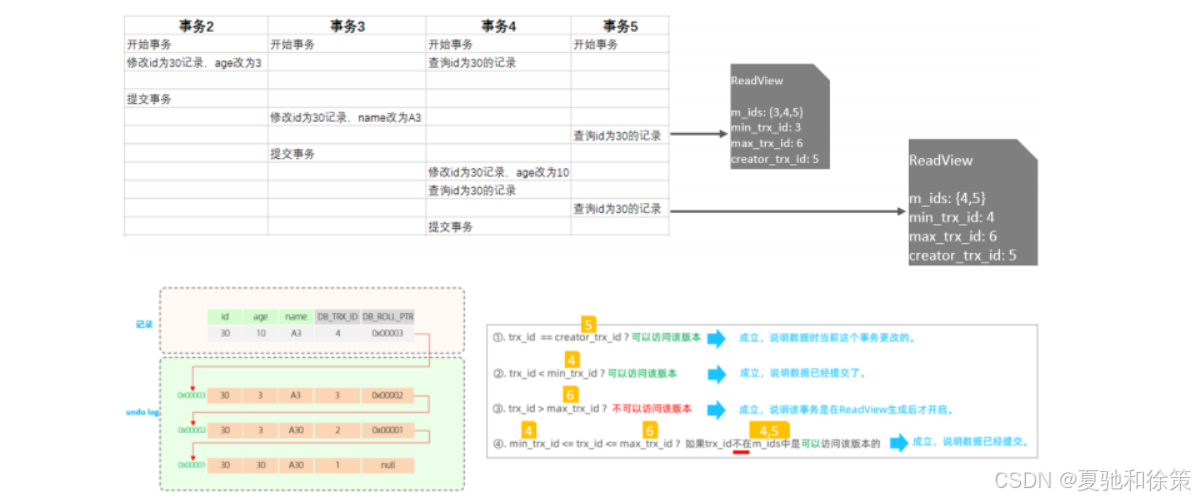

✅ 图解版本链访问过程（简述）

当执行快照读时，InnoDB会：

1️⃣ 从数据页读取记录；
2️⃣ 检查其 trx_id：

是不是自己（creator_trx_id）？✅ 直接可见
比 min_trx_id 小？✅ 说明早就提交了，可见
比 max_trx_id 大？❌ 是新事务产生的，绝对不可见
在活跃范围内（min_trx_id ≤ trx_id ≤ max_trx_id）？
➔ 如果不在 m_ids 中：✅ 已提交
➔ 如果在 m_ids 中：❌ 未提交
