存储器层级结构

注：以下所有内容均来自开源学习组织DataWhale

存储器层级结构

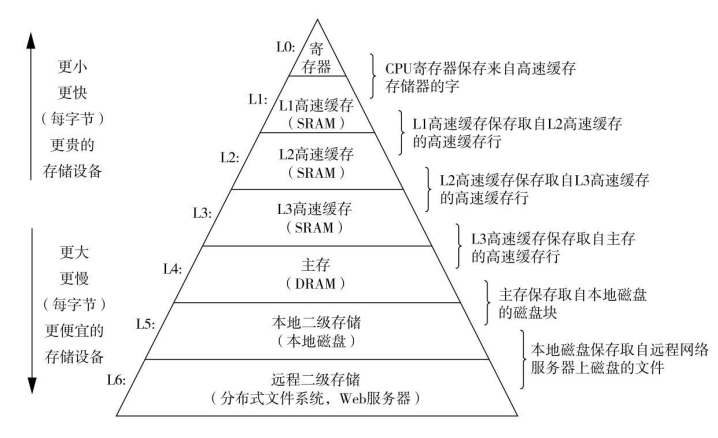

存储器的层次结构如下所示：

其中，CPU寄存器保存最常用的数据。告诉缓存存储器作为主存储器的缓存，主存作为磁盘的缓存，磁盘作为网络中其他机器上数据的缓存。

基本存储技术

基本存储技术包括：SRAM存储器、DRAM存储器、ROM存储器、旋转硬盘、固态硬盘。

随机访问存储器（Random-Access Memory，RAM）

1. 静态RAM（SRAM）：SRAM将每个位存储在一个双稳态存储器单元中，每个单元用一个六晶体管电路实现。静态即该存储器单元可以无限期地保持在两个不同的电压配置之一，即只要有电SRAM存储器单元就会永远保持它的值，对干扰电压不敏感，干扰后可恢复。
2. 动态RAM（DRAM）：DRAM将每个位存储为对一个电容的充电，存储器单元由一个电容和一个访问晶体管组成。DRAM对干扰敏感，干扰后不会恢复。

传统DRAM

传统DRAM中，DRAM芯片中的单元划分为$d$个超单元，每个超单元由$w$个DRAM单元组成，所有的超单元被组织成一个$r\times c$的长方形阵列（$rc=d$）。每个超单元有形如($i,j$)的地址，i表示行，j表示列。如下图所示：

内存模块

在实际的计算机体系结构中，DRAM芯片被封装在内存模块中，并插到主板的扩展槽上，内存模块的基本思想是使用多个DRAM芯片，每个芯片中的超单元存储主存中的一个字节，并用相应超单元地址(i, j)的8个超单元来表示主存中字节地址A处的64位字。

例：要取出内存地址A处的一个字，内存控制器首先将A转化成一个超单元地址(i, j)，并将它发送到内存模块，内存模块再将i和j广播到每个DRAM。然后每个DRAM输出它的(i, j)超单元的8位内容。模块中电路收集这些输出，并把它们合并成一个64位字，返回给内存控制器。

磁盘存储

RAM必须在有点的时候才能存数据，而磁盘可以永久存储大量数据。不过磁盘比DRAM读数据慢了10万倍，比SRAM慢了100万倍。

磁盘结构

磁盘由盘片和主轴组成，每个盘片都有两个表面，主轴可以使盘片转动，速率通常为5400-15000转每分钟。

盘片表面由一组磁道的同心圆组成。每条磁道由扇区和扇区间隙组成，每个扇区包含相等的数据位（通常为512字节），扇区间隙用于标识扇区的格式化位，不存储数据。

磁盘由一个或多个叠放的盘片组成，并密封在一个包装里。整个装置称为磁盘驱动器，简称磁盘，又称机械硬盘。

磁盘容量

磁盘容量决定因素：

• 记录密度（位/英寸）：磁道一英寸的段可以放入的位数

• 磁道密度（道/英寸）：从盘片中心出发半径上一英寸的段可以有的磁道数

• 面密度（位/平方英寸）：记录密度与磁道密度的乘积

磁盘操作

磁盘通过读写头来读写存储在磁性表面的位，通过沿着半径方向移动传送臂，启动器可以将读写头定位在盘片的任何刺刀上，整个过程读写头垂直排列，一致行动。

磁盘读写数据的时间影响因素：

1. 寻道时间：即传动臂定位目标磁道的时间。现在驱动器平均寻道时间位3-9ms，最高20ms。
2. 旋转时间：在找到目标磁道后，盘片旋转到目标扇区可以读第一个位的时间。最长情况是盘片需要旋转一整圈。
3. 传送时间：当目标扇区的第一个位位于读写头下时，驱动器开始读或写该扇区 的内容。一个扇区的传送时间依赖于旋转速度和每条磁道的扇区数目。

磁盘逻辑块

现代磁盘的架构中，通常将盘面上各个记录区编号成逻辑块序列。

当操作系统需要执行一个读写操作，例如读一个磁盘扇区的数据到主存时，操作系 统会将命令发送到磁盘控制器，让它读某个逻辑块号。控制器会先将逻辑块号翻译成一个三元组（盘面，磁道，扇区），这个三元组唯一对应一个物理扇区，随后将读写头移到相应扇区，然后将其内容复制到主存。

固态硬盘

固态硬盘（Solid State Disk，SSD）是一种基于闪存的存储技术，一个SSD由一个或多个闪存芯片及内存翻译层组成。

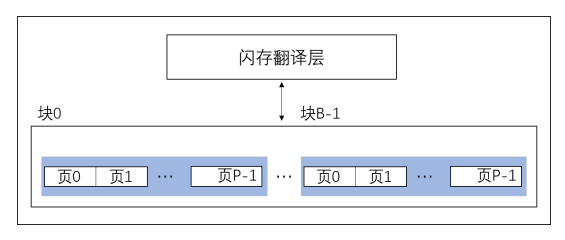

在SSD中，一个闪存由B个块组成，每个块又由P页组成。通常页的大小位512bytes - 4kb，块由32 - 128页组成，块的大小为16kb - 512kb。

数据在SSD中是以页为单位读写的。在数据写入前，需要对一页所属的块进行擦除。擦除即将块中所有位置置为1。写入的操作是将部分位置置为0。

SSD擦除次数过多后，块会因磨损而损坏。为了减少磨损，闪存翻译层采用平均磨损算法，来将擦除平均到各个块上。

局部性

• 空间局部性：良好的空间局部性是指如果某个数据在某个位置被引用了一次，那么在不远的将来将引用它附近的内存位置。
• 时间局部性：良好的时间局部性是指是被引用过一次的数 据项会在不远的将来再次被多次引用。

例如如下C代码：

int sumvec(int v[N]) {
    int i, sum = 0;
    for (i = 0; i < N; i++) sum += v[i];
    	return sum;
}

对于变量sum，sum在每次循环中都被引用一次，因此具有很好的时间局部性。对于向量v，v中的每个元素都被一个接一个的读取，因此该程序具有良好的空间局部性。综上，这个程序具有良好的局部性。

对如下代码：

int sumarrayrows(int a[M][N]) {
    int i, j, sum = 0;
    for (i = 0; i < M; i++)
    	for (j = 0; j < N; j++)
    		sum += a[i][j];
    return sum;
}

二位数组按照行优先顺序读取数组中元素，同时二维数组也是按照行优先顺序存储的，因此该函数具有良好的空间局部性。但其中每个元素只被使用一次，因此这个程序不具备良好的时间局部性。

对于如下代码：

int sumarrayrows(int a[M][N]) {
    int i, j, sum = 0;
    	for (j = 0; i < N; j++)
    		for (i = 0; i < N; i++)
    			sum += a[i][j];
    return sum;
}

由于行优先访问被改为了列优先访问，因此这个程序就没有了良好的空间局部性了。

步长对局部性的影响

顺序访问数组即为“步长为1的引用模式”，如果每隔k个元素进行访问，则称为“步长为k的引用模式”。一般来说，步长越大，空间局部性越差。

存储器层次结构

位于k层的更快更小的存储设备作为位于k+1层更大更慢的存储设备的缓存。

在存储器层次结构中，第k+1层存储器被划分为连续的数据对象块（chunk），称为块（block）。每个块有唯一的地址或名字。在第k层，存储器被划分为较少的块的集合，每个块的大小与k+1层中块的大小相同。

• 缓存命中：当程序需要第k+1层的某个数据对象d时，它首先在当前存储在第k层的一个块中查找d。如果d刚好缓存在k层中，则称为缓存命中。这是程序会直接从第k层读取d。
• 缓存不命中：如果在第k层中找不到数据对象d，即缓存不命中。当缓存不命中，就需要从第k层中取出包含d的块，如果k层缓存满了，就要覆盖现有的一个块。
  • 冷缓存：如果一个缓存是空的，则称其为冷缓存。冷缓存对任何数据对象的访问都不命中，称为强制性不命中或冷不命中。

如果发生了缓存不命中，则第k层的缓存就必须执行某个放置策略，来确定把从第k+1层中取出来的块放置的位置。

通用高速缓存存储器组织结构

对于一个计算机系统，其中每个存储器地址有m位，共有$M=2^m$个不同的地址。这样的一个高速缓存被组织成一个有$S=2^s$个告诉缓存组的数组。每个组包含E个高速缓存行。每个行包含$B=2^b$字节的数据块。其中还包括一个有效位，用于指明这个行是否包含有意义的信息。$t=m-(b+s)$唯一地表示存储在这个告诉缓存行中的块。

高速缓存结构可以用一个四元组$(S,E,B,m)$描述。高速缓存大小$C=S\times E\times B$表示所有块的大小的和。

高速缓存操作分为三步：组选择、行匹配、字抽取。
