走进生成树协议（STP，Spanning Tree Protocol），图文结合法！

深思熟虑的结果往往就是说不清楚。
—— 王小波（1952.5.13—1997.4.11）,《黑铁时代》

本章摘要

生成树协议（STP，Spanning Tree Protocol）允许以太网LAN既能获得冗余链路的附加好处，同时又克服了在添加额外的链路时出现问题。在局域网设计中使用冗余链路，可以使LAN在某些链路失效或某些交换机失效的情况下继续工作。正确的局域网设计应该增加足够的冗余，这样就不会产生单点故障导致局域网崩溃；STP允许在不引起其他问题的情况下使用冗余设计。

本章将材料组织成三部分。第一部分介绍了适用于大多数STP类型的核心概念。STP经过多年的改进和改变，最主要改进是RSTP（Rapid STP）。第一部分介绍了没有添加RSTP逻辑的STP概念，而第二部分详细介绍了RSTP概念。最后部分讨论了少量优化和保护STP的特性：PortFast、BPDU Guard和EtherChannel。

生成树协议（IEEE 802.1D）

如果没有生成树协议（STP，Spanning Tree Protocol），以太网帧将在一个具有冗余链路的LAN中无限期地循环下去。

启用STP可以智能地选择端口，以实现一种平衡，既允许将帧发送到每个设备，又不会导致帧循环。

• VLAN中的所有设备都可以向所有其他设备发送帧。换句话说，STP不会阻塞太多的端口，从而切断LAN的某些部分与其他部分的连接性。
• 帧的生命周期很短，不会无期限地在网络中循环。

STP为了防止循环帧，在交换机使用接口发送或接收用户流量之前，会在接口上添加额外的检查。检查内容如下：

• 如果端口在该VLAN中处于转发状态，则正常使用它；
• 若处于阻塞状态，则阻塞所有用户流量经过，即不发送或接收该VLAN的该接口上的数据流量。

注意，这些STP状态不会更改原有的交换机接口信息，如接口的已连接/未连接状态，access或trunk端口的运行状态。STP添加了这个额外的STP状态。

在许多方面，上述两段总结了STP的工作内容。然而，STP工作的细节需要大量的研究和实践。本章的第一部分首先解释STP的必要性，以及STP解决循环帧问题的基本思想。然后，大部分内容将介绍STP如何选择要阻塞端口，以实现STP的目标。

生成树的需要

STP可以防止Ethernet LAN中的三个常见问题，这些都源于一个事实：没有STP，一些以太网帧会在网络中长时间循环。

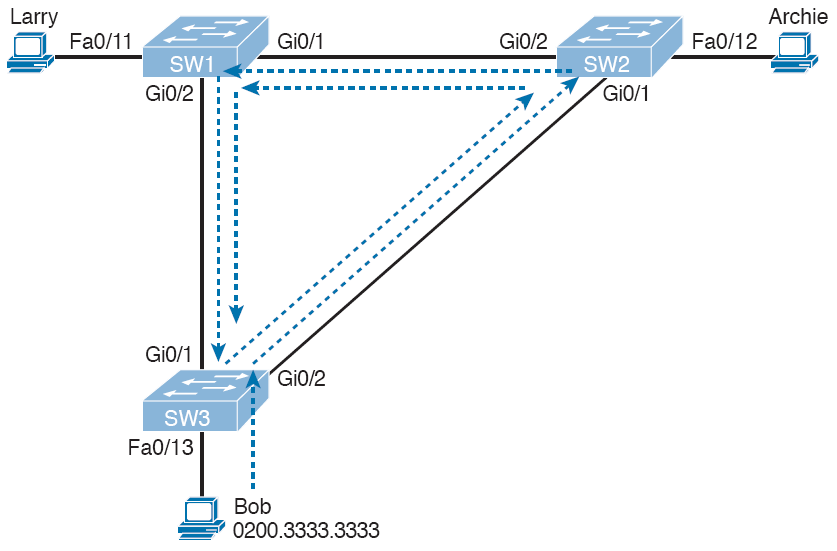

图2-1 中的网络，Bob发送了一个广播帧。虚线显示了当STP不存在时，帧转发的路径。

图2-1 广播风暴

Bob的原始广播也将围绕另一个方向进行转发，SW3将原始帧的副本发送到它的Gi0/1端口。为了避免混乱，上图没有进行显示。

表2-1 在冗余局域网中不使用STP导致的三类问题

问题	描述
广播风暴 （broadcast storm）——————————————	在同一链路上重复转发一个帧，消耗了链路的容量，挤掉了好帧，因处理太多的广播帧会显著地影响终端用户设备的性能。帧会一直循环，直到有人关闭接口，或重启交换机。
MAC表不稳定（MAC table instability）——————————————	由于错误输入的MAC地址（具有相同源MAC的帧到达不同的端口），交换器的MAC地址表不断更新，导致在回应时，帧被发送到错误的位置。如：SW3中的MAC地址 0200.3333.3333 Fa0/13 VLAN 1 循环帧经SW2，SW1，再转回SW3的Gi0/1接口，变成 0200.3333.3333 Gi0/1 VLAN 1
多帧传输（Multiple frame transmission）——————————————	一个帧的多个副本被传送到预定的主机，从而使目的主机的应用程序产生混乱。

Cisco交换机默认运行STP，不要轻易尝试去禁用（disable），除非你知道你在做什么！

IEEE 802.1D 生成树可以做什么？

STP将交换机端口置于转发状态（forwarding state）或阻塞状态（blocking state）这两种状态来防止循环。处于转发状态的接口分别为正常（normal）、转发（forwarding）和接收帧（receiving frames）。但是，处于阻塞状态的接口不处理除STP消息（以及一些其他成本消息）之外的任何帧。对于接收到的用户帧，阻塞的接口不转发也不处理，甚至不学习帧里面的MAC地址。

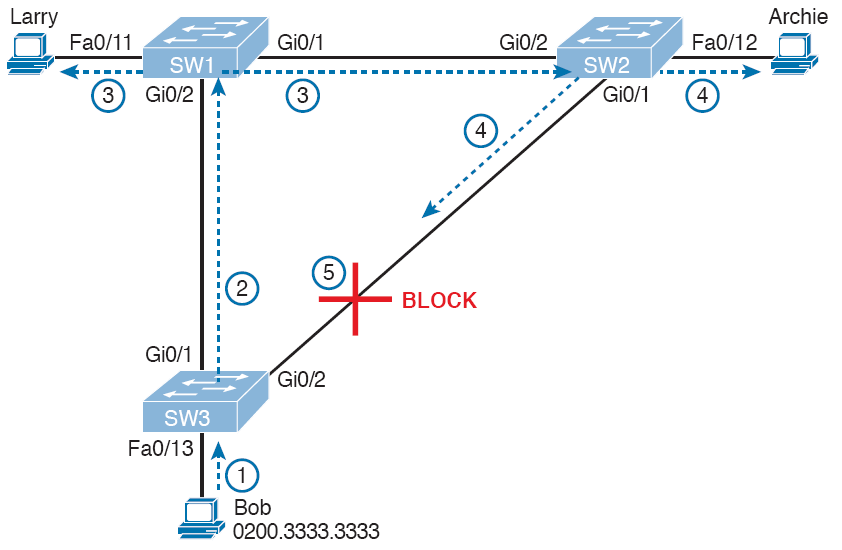

图2-2 显示了一棵简单的STP树，它通过在SW3上放置一个处于阻塞状态的端口，来解决广播风暴。

图2-2 STP可做的：阻塞一个端口来打断循环

现在当Bob发送广播帧时，该帧不循环。过程如下图所示：

1. Bob发送帧给SW3；
2. SW3只转发帧给SW1，不是通过Gi0/2发给SW2，因为SW3的Gi0/2接口处于阻塞状态；
3. SW1泛洪该帧，往Fa0/11和Gi0/1发出；
4. SW2泛洪该帧，往Fa0/12和Gi0/1发出；
5. SW3物理地接受该帧，但是忽略从SW2处接收的包，因为SW3的Gi0/2接口处于阻塞状态。

但是，如果其他两个链路中有一条失效，STP就会收敛（converges），这样SW3就会在Gi0/2接口上转发，而不是阻塞。

术语STP收敛（STP convergence）是指这样一个过程，交换机集体意识到局域网拓扑结构发生了变化，决定是否需要更改端口的阻塞和转发状态。

生成树是如何工作的？

STP算法创建了关于一个由转发帧的接口组成的树，该树的结构创建了单一路径（即以太网链路），就像从树的底部生长到每片叶子一样，可以跟踪到每一条路径。

在LAN交换机出现之前，STP的概念就在使用了，那时候以太网桥（Ethernet bridges）就使用STP的概念。今天，交换机继续扮演着桥接的角色，因此沿用了STP的术语。

STP使用的进程有时称为扩展树算法STA（spanning-tree algorithm），目的是来选择哪些接口来转发，而剩下的接口将进入阻塞状态。这过程有三个标准：

1. STP选择一个根桥（也叫根交换机，根网桥，root switch），根桥上的所有接口置于转发状态。
2. 每个非根桥认为它与根桥之间的任意端口的管理成本最低。这个成本叫做根成本（root cost）。该端口是最小根成本路径的一部分，被STP置于转发状态（称为根端口RP，root port）
3. 通常一条链路连接两台交换机，与连接到同一链路的其他交换机相比，根成本最低的交换机处于转发状态，该交换机叫指定交换机（designated switch），连接到该段的接口称为指定端口DP（designated port）。

根桥要将所有工作接口（working interfaces）置于转发状态的真正原因是，它的所有接口都将成为DP。方便记忆，我们将转发帧的端口叫做工作接口。

剩余的其他接口则处于阻塞状态。

表2-2 STP：端口置于转发或阻塞状态的原因

端口	STP 状态	描述
根桥的所有端口	Forwarding	根桥是连接所有段的指定交换机
每个非根桥的根端口	Forwarding	该端口到根桥有最小的成本（lowest root cost）
每个LAN的指定端口	Forwarding	将Hello转发到具有最低根成本的段的交换机，是该段的指定交换机。
其他工作的端口	Blocking	该端口不用于转发用户帧，也不考虑转发这些接口上接收的任何帧。

STP只考虑工作接口（处于连接状态的接口），不工作的接口（例如，没有插电缆的接口）或管理员操作关闭的接口将被置于STP禁用状态。因此，本节使用术语工作端口࿰
