台式机电脑电源的使用

前言

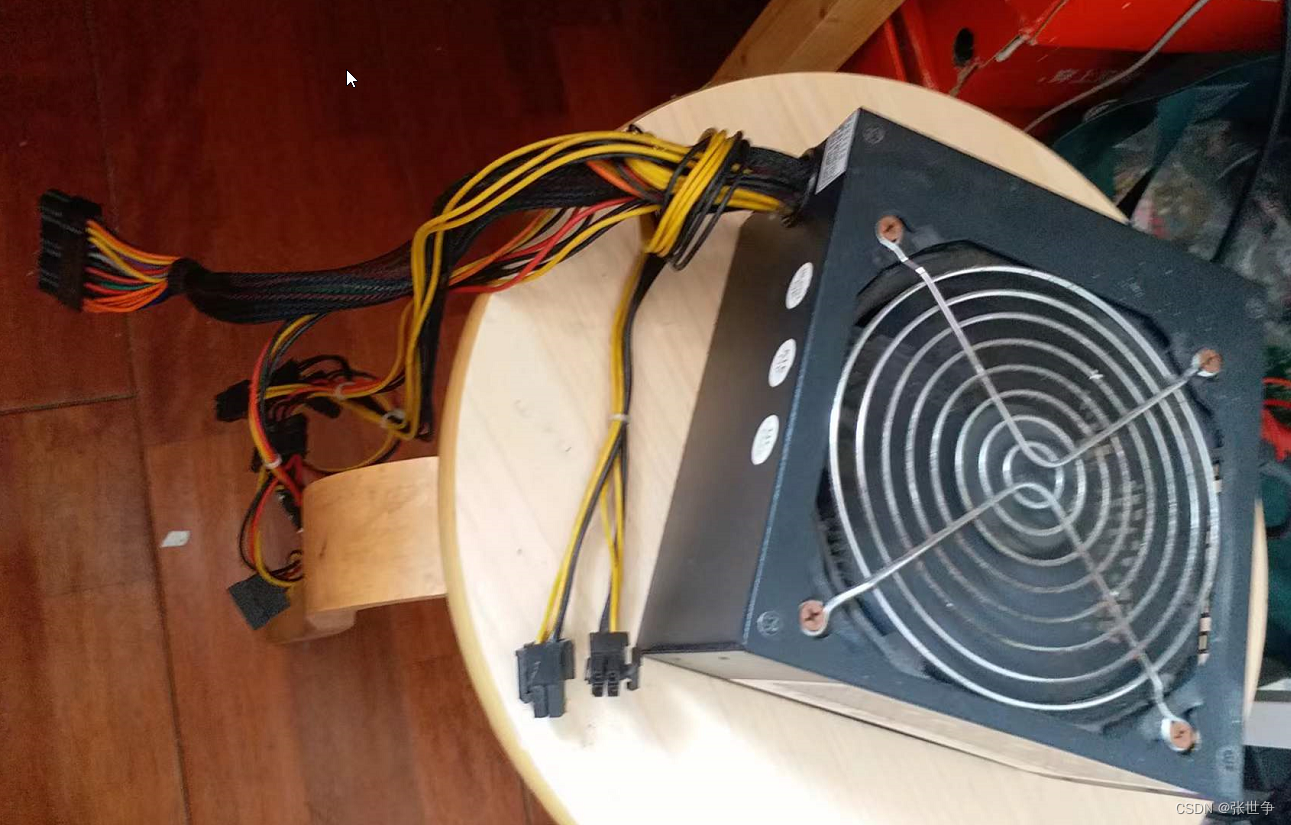

  • 有个不能使用的台式机电脑,一直吃灰,现在把电源拆下来,因为这个电源提供5V、12V等电源,可以用于开发板的供电。。

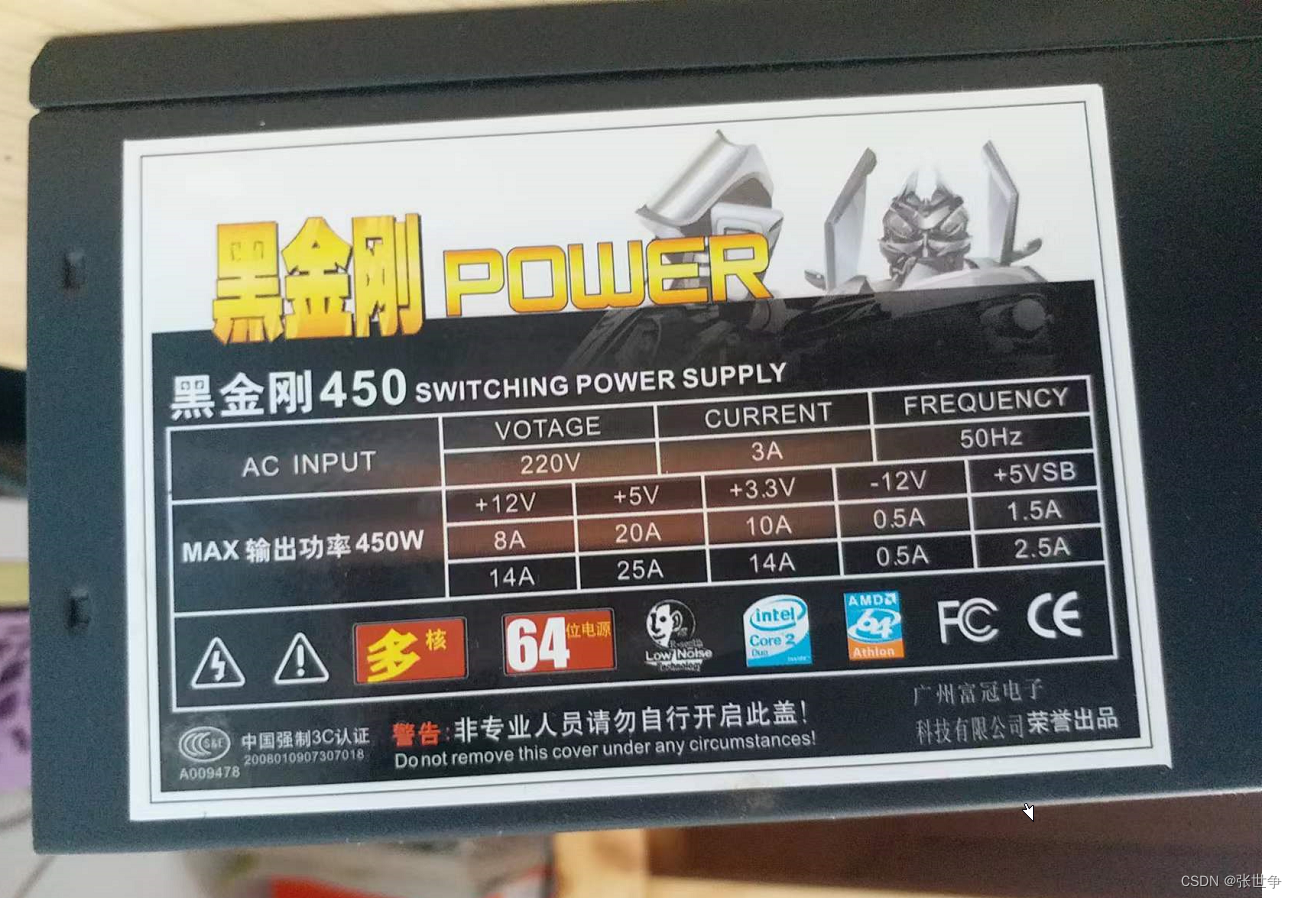

  • 通过电源的介绍,发现可以输出 12V 、5V、3.3V 等电压,并且功率也够大

在这里插入图片描述
在这里插入图片描述

供电

  • 插入 220V 的交流电,发现【风扇】不转动,并且使用万用表测量发现电压也没有输出

  • 查了下资料,台式机的电源,默认是不直接输出的,需要【使能】

标准电源接口

  • 我这个电源是:24PIN的,引脚我搜了下,如下:

在这里插入图片描述

使能输出

  • 这里需要把 24PIN 电源线的 【16PIN - PS-ON】这个引脚与【GND】短接,我使用镊子短接,发现电源【风扇】转动了,并且电压输出正常了,12V、5V 等我用万用表测量,发现正常

  • PS-ON : 绿线,电源输出使能

  • GND:电源负极(接地线),默认所有黑线

一直使能

  • 正常使用,不能一直用镊子短接,我就找了一个短接的有弹性的类似于【回形针】的东西,一直短接【16PIN PS-ON】与附近的【GND】,也就是24PIn 端子的 【绿线】与【黑线】

在这里插入图片描述

电压测量

  • 发现可以正常输出电压了

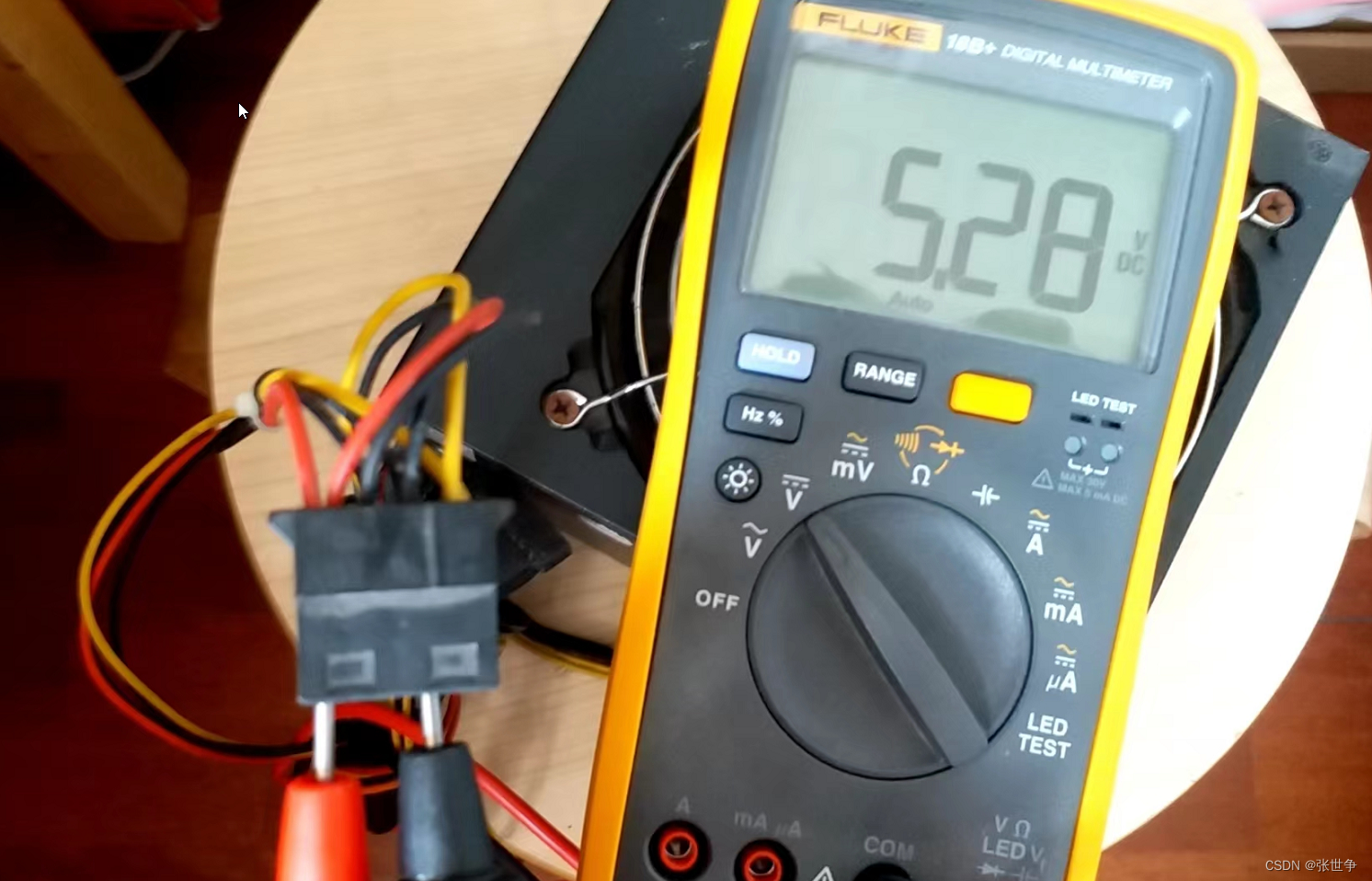

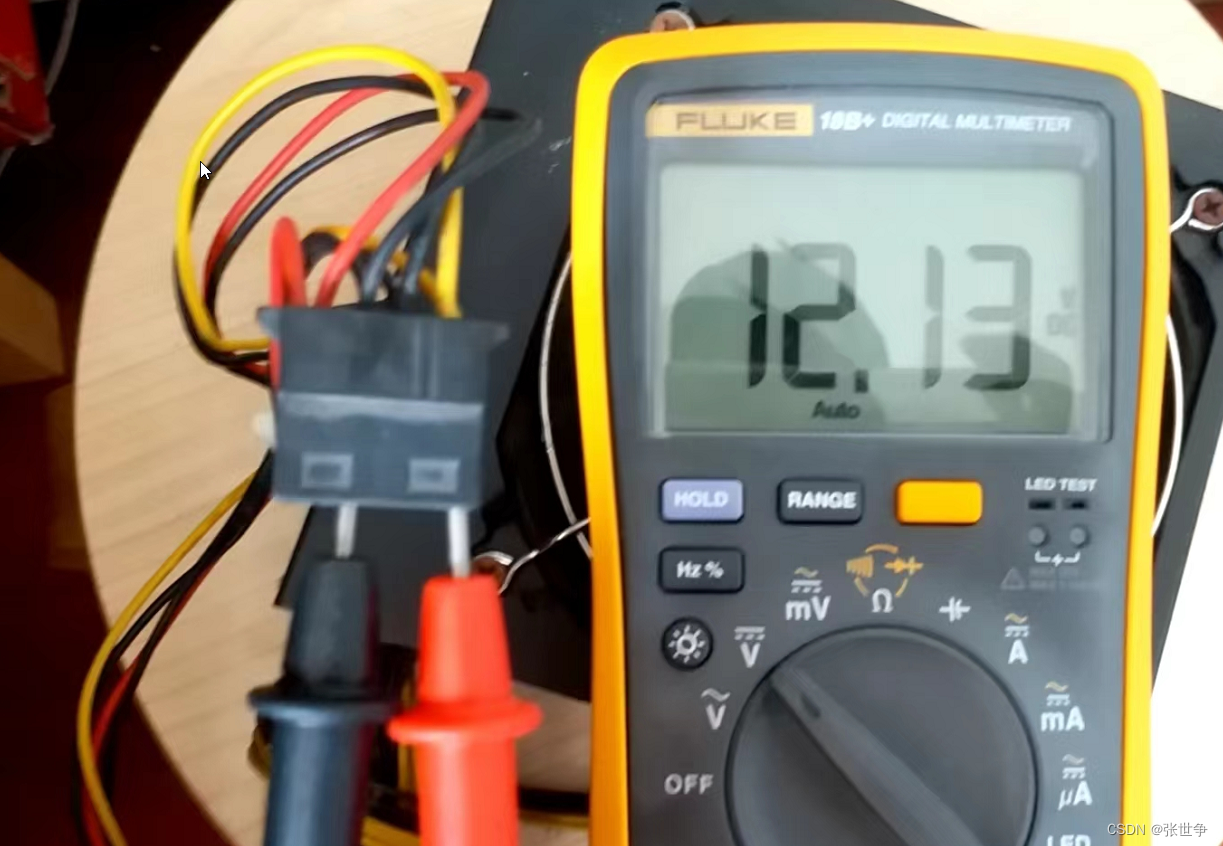

  • 这里可以使用万用表测量 SATA 磁盘供电线:有 12V、5V 输出

在这里插入图片描述
在这里插入图片描述

小结

  • 有了台式机这个大功率的电源,可以做些测试了,如给一些开发板供电,当前使用带保护功能(防护功能)的电源适配器,才是正常的选择

  • 台式机电源还是挺耐用的,有的长达十年以上。

  • 算是旧品重新利用吧
