频谱仪（信号分析仪）主要工作参数

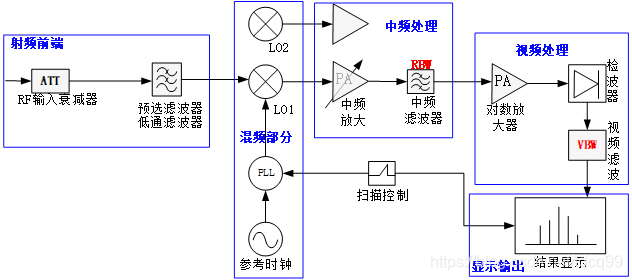

频谱仪作为电子行业（通信行业）的重要工具，对于了解其基本功能框架和基本工作参数是通信攻城狮的基本技能。其基本框图如下

• 衰减器用途：运用衰减器鉴别伪信号

保证进来的信号-ATT（频谱前端输入衰减器衰减值）≤-20dBm，则可以保证内部混频器工作于线性区（混频器是有线性工作范围的），如果频谱仪工作在非线性范围的话，测量结果不可信。同样，衰减也不是越大越好。

衰减器加大的话，频谱的噪声也会加大；

频谱仪，如果想测的准确的话，衰减器参数设置要合适。

调整衰减器，使得信噪比越大，测量的越准；

• 中频滤波器（分辨率滤波器，RBW）特性

任何信号都一定会有谐波分量，

RBW是区分两个信号的分辩率，RBW越小，区分两个信号的能力越强（但是，如果RBW设置太小，扫描速度慢，也即测试速度慢），RBW是在测试中能容忍的测试速度下，越小越好。

• 扫描时间ST

VBW＞RBW：ST不受VBW影响，与RBW的平方成反比；

Tsweep=K(Span/RBW^2)

1. Tsweep：最小扫描时间；
2. Span：频率扫描跨度；
3. RBW：分辨率带宽（3dB带宽）；
4. K：K是因子，2.5模拟滤波器；

自动扫描的时间是跟据SPAN和RBW的值来确定的。

VBW＜RBW：ST与RBW成线性反比；

• 视频滤波器（VBW）

影响低噪的粗细，对信号的测量没有影响；VBW对信号作出的平滑，使视觉上看着更舒服；

• 检波器选择与数据处理

漏点测试：当RBW减小，扫描时间会加长；

保证测试准确度：检波器、带宽的选择，重要参数的依赖性：

参考标准，比如WIFI,3G,4G，相关测试标准

多维操作：FRE,SPAN,AMPT,BW,TRACE, Run single, Run continue
