基于单片机的智能语音点名系统（有完整资料）

资料查找方式：

特纳斯电子（电子校园网）：搜索下面编号即可

编号：

T4392310M

设计简介：

本设计是基于单片机的智能语音点名系统，主要实现以下功能：

通过语音模块实现上电语音播报欢迎使用点名系统

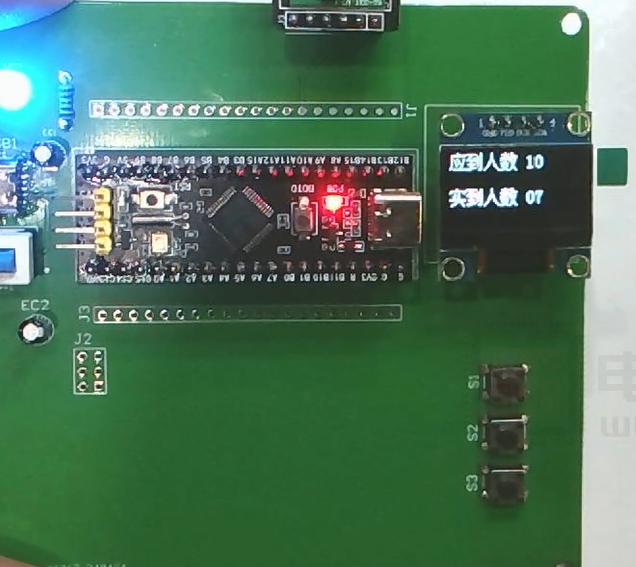

通过按键1开始顺序播报人的名字并把名字显示在oled屏幕上测试者喊到语音模块会播放已收到，没说到就会点下一个人的名字，点完全部名字会显示应到人数和实到人数
按键2是随机点名
按键3是复位回到欢迎使用点名系统的界面

电源： 5V
显示屏：OLED12864
单片机：STM32F103C8T6
人机交互：独立按键，语音模块（SU-03T）

标签：STM32、OLED12864、SU-03T

题目扩展：智能点名系统、基于物联网的智能签到系统、基于单片机的语音签到系统

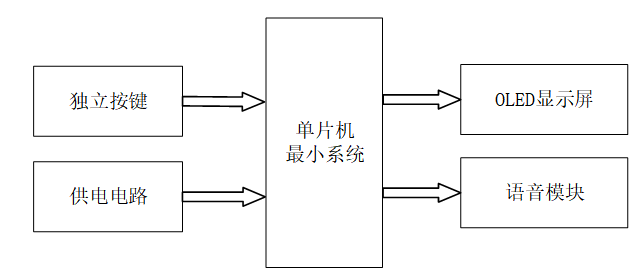

基于STM32单片机的智能语音点名系统可以分为三个主要部分：中控部分、输入部分和输出部分。下面分别对这三部分进行概述：

中控部分：

中控部分是整个系统的核心，采用了STM32单片机。它负责接收来自输入部分的数据，如独立按键的操作指令和供电电路的电压状态，然后进行内部处理。STM32单片机通过其强大的数据处理能力，根据预设的程序逻辑，对接收到的数据进行解析和判断，从而控制输出部分进行相应的操作。

输入部分：

输入部分主要由两部分组成：

1. 独立按键：独立按键用于实现用户与系统的交互。通过按下不同的按键，用户可以触发系统的不同功能，如开始顺序点名、随机点名和清空当前点名结果等。这些按键的输入信号被STM32单片机捕获并处理。

2. 供电电路：供电电路为整个系统提供稳定的电源。它确保STM32单片机、OLED显示屏和SU-03T语音模块等组件能够正常工作。供电电路的稳定性和可靠性对于系统的整体性能至关重要。

输出部分：

输出部分同样由两部分组成：

1. OLED显示屏：OLED显示屏用于显示系统的状态信息和点名结果。它可以清晰地展示系统名称、当前是否处于点名状态以及已点到的名字等信息。OLED显示屏的高亮度和高对比度使得信息更加易于阅读和理解。

2. SU-03T语音模块：SU-03T语音模块负责实现系统的语音交互功能。它可以播报被点到的名字，以及当测试者回应时播放“已收到”的确认语音。此外，在系统上电时，SU-03T语音模块还会自动播报欢迎使用信息。这种语音交互方式使得系统更加人性化，提高了用户体验。

5 实物调试

5.1 电路焊接总图

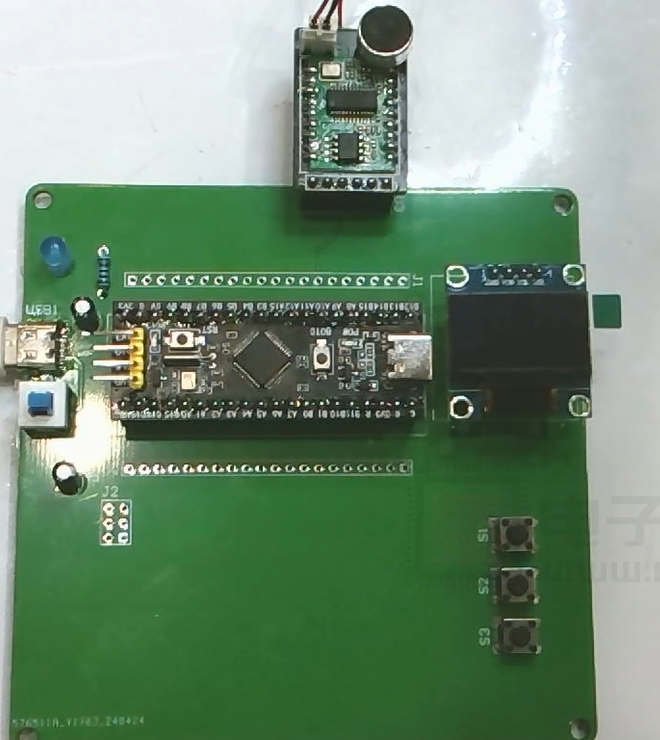

首先在AD中根据各个模块画出原理图，然后导出PCB进行连线，最后通过嘉立创进行打板。板子到手之后就是焊接过程，主从机相同的有三个部分，第一部分是电源模块，将电源接口、电源开关、1k电阻、两个电容进行滤波和一个指示灯依次焊接，焊接好之后插入Type-C电源，指示灯点亮，电源模块测试正常。第二部分是SU-03T语音识别模块，只焊接6Pin的排母，将转接板一起插入排母中就好了。第三部分是单片机最小系统板，因为最小系统板已经引出了程序烧录接口和自带复位电路，所以只要焊接两个排母将单片机最小系统板插入排母。第四部分是还有三个独立按键，直接焊接在电路板上。下图5-1为焊接完的整体实物图：

图5-1电路焊接总图

5.2 语音点名实物测试

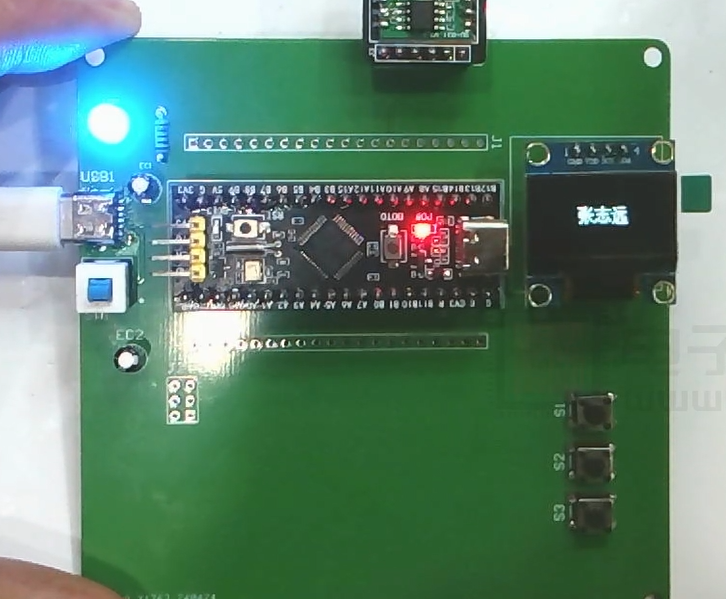

我们按下按键S1进行点名，语音播报名字，然后回答“到”，如果没有回答，将记录为缺课。如图5-2所示，

图5-2联网图

5.3 随机点名实物测试

如图5-3所示，我们按下按键S2进入随机点名模式，语音播报名字，然后回答“到”，如果没有回答，将记录为缺课。

图5-3随机点名实物图

设计说明书部分资料如下

设计摘要：

本设计以STM32单片机为核心控制器，构建了一个基于单片机的智能点名系统。该系统由中控部分、输入部分和输出部分组成，实现了高效、便捷的点名功能。

中控部分采用STM32单片机，负责获取输入数据并进行处理，进而控制输出部分。输入部分包括独立按键和供电电路。独立按键用于启动点名、随机点名和清空操作，供电电路则为整个系统提供稳定的电源。

输出部分由OLED显示屏和SU-03T语音模块组成。OLED显示屏用于显示系统名称、点名状态及结果，而SU-03T语音模块则支持语音点名和语音回复功能，增强了系统的交互性和用户体验。

本设计通过集成多种模块，实现了智能点名系统的自动化和智能化，为课堂点名、会议签到等场景提供了高效解决方案。

关键词: STM32单片机，智能点名系统，OLED显示屏，SU-03T语音模块，自动化

字数：8000+

目录：

摘　要

ABSTRACT

1　引 言

1.1 选题背景及实际意义

1.2 国内外研究现状

1.3 课题主要内容

2　系统设计方案

2.1 系统整体方案

2.2 单片机的选择

2.3 电源方案的选择

2.4 显示方案的选择

3系统设计与分析

3.1 整体系统设计分析

3.2 主控电路设计

3.3 显示模块

3.5 SU-03T语音识别模块

4 系统程序设计

4.1 编程软件介绍

4.2 主程序流程设计

4.3 按键功能图

4.4 显示函数流程设计

5 实物调试

5.1 电路焊接总图

5.2 语音点名实物测试

5.3 随机点名实物测试

结  论

参考文献

致  谢
