本文详细探讨了Android外部存储从Android 4.0到7.0的演变过程，包括模拟外部存储、多用户支持和动态权限管理等关键特性。模拟外部存储通过FUSE实现，解决了FAT32的法律问题，为多用户提供基础。Android 4.2开始支持多用户，利用挂载命名空间和绑定挂载实现用户间的存储隔离。动态权限管理在Android 6.0引入，允许用户动态授权外部存储访问权限，利用FUSE和挂载命名空间实现不重启进程的权限切换。

摘要由CSDN通过智能技术生成

本文来自于腾讯Bugly公众号（weixinBugly），作者：chivyzhuang,未经作者同意，请勿转载，原文地址：https://mp.weixin.qq.com/s/qT5waBvKVbqhuqXYHC-3cA

| 导语外部存储作为开发中经常接触的一个重要系统组成，在Android历代版本中，有过许许多多重要的变更。我也曾疑惑过，为什么一个简简单单外部存储，会存在存在这么多奇奇怪怪的路径
：/sdcard、/mnt/sdacrd、/storage/extSdCard、/mnt/shell/emulated/0、/storage/emulated/0、/mnt/shell/runtime/default/emulated/0…其实，这背后代表了一项项技术的成熟与发布：模拟外部存储、多用户、运行时权限…

一、各版本外部存储特性

Android 4.0

支持模拟外部存储（通过FUSE实现）
出现了主外部存储，以及二级外部存储（没有接口对外暴露）
支持MTP（Media Transfer Protocol）、PTP协议（Picture Transfer Protocol）

Android 4.1

开发者选项出现”强制应用声明读权限才可以进行读操作”的开关

Android 4.2

支持多用户，每个用户拥有独立的外部存储

Android 4.4

读操作需要声明READ_EXTERNAL_STORAGE权限
应用读写在外部存储的应用目录（/sdcard/Android//）不需要声明权限
增加了Context.getExternalFilesDirs() 接口，可以获取应用在主外部存储和其他二级外部存储下的files路径

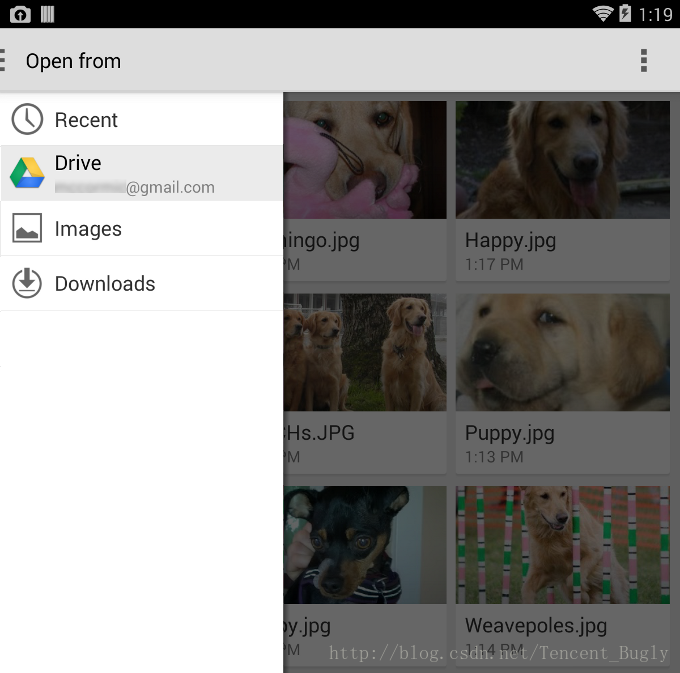

引入存储访问框架（SAF，Storage Access Framework）

这里写图片描述

Android 6.0

外部存储支持动态权限管理
Adoptable Storage特性

Android 7.0

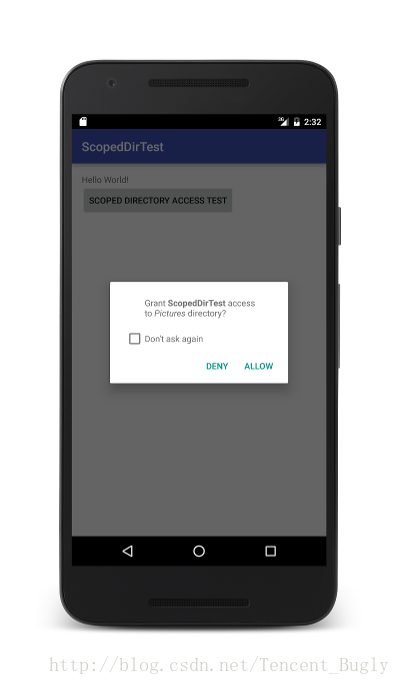

这里写图片描述

补充一个点：如果应用的minSdkVersion和targetSdkVersion设置成<=3，系统会默认授予READ_EXTERNAL_STORAGE权限

二、部分特性讲解

1. 模拟外部存储

a. 必要性

FAT32 属于微软专利，可能存在许可和法律问题（相关文章(https://www.howtogeek.com/183766/why-microsoft-makes-5-to-15-from-every-android-device-sold/)）；
可以定制Android自己的外部存储访问规则；
为多用户做铺垫；

b. 实现原理

系统/system/bin/sdcard守护进程，使用FUSE实现类FAT格式SD卡文件系统的模拟，也就是我们经常说的内置SD卡。（详细代码可以参考：/xref/system/core/sdcard/sdcard.c）

用户空间文件系统（Filesystem in Userspace，简称FUSE）是一个面向类Unix计算机操作系统的软件接口，它使无特权的用户能够无需编辑内核代码而创建自己的文件系统。目前Linux通过内核模块对此进行支持。

sdcard守护进程模拟外部存储大致流程（Android 4.0为例）：

首先，指定/data/media目录用于模拟外部存储。该路径的owner和group一般为media_rw，这样保证只有sdcard程序或root进程能够访问该目录。

# create virtual SD card at /mnt/sdcard, based on the /data/media directory
# daemon will drop to user/group system/media_rw after initializing
# underlying files in /data/media will be created with user and group media_rw (1023)
service sdcard /system/bin/sdcard /data/media 1023 1023
    class late_start

sdcard守护进程启动后，打开/dev/fuse设备。

fd = open("/dev/fuse", O_RDWR);
if (fd < 0) {
    ERROR("cannot open fuse device (%d)\n", errno);
    return -1;
}

在/mnt/sdcard目录挂载fuse文件系统。

#define MOUNT_POINT "/mnt/sdcard"
...
sprintf(opts, "fd=%i,rootmode=40000,default_permissions,allow_other,"
        "user_id=%d,group_id=%d", fd, uid, gid);

res = mount("/dev/fuse", MOUNT_POINT, "fuse", MS_NOSUID | MS_NODEV, opts);
if (res < 0) {
  ERROR("cannot mount fuse filesystem (%d)\n", errno);
  return -1;
}

*开线程，在线程中处理文件系统事件，并将结果写回。

void handle_fuse_requests(struct fuse *fuse)
{
    unsigned char req[256 * 1024 + 128];
    int len;

    for (;;) {
        len = read(fuse->fd, req, 8192);
        if (len < 0) {
            if (errno == EINTR)
                continue;
            ERROR("handle_fuse_requests: errno=%d\n", errno);
            return;
        }
        handle_fuse_request(fuse, (void*) req, (void*) (req + sizeof(struct fuse_in_header)), len);
    }
}
