数据中心断路器整定值计算（二）

作者：唐国丰

在我的上一篇文章《低压系统第一个断路器的参数设计》中探讨的是断路器的极限分断能力的选型和接地故障保护电流的计算，后来在其它刊物发表这篇文章的时候，我将文章的名称改为《数据中心断路器整定值计算（一）》，我觉得这样更能体现文章的内涵，于是才有接下来本文的成型。

关于断路器的整定值很多项目做得还很不够，有的项目的设计图仅仅给出了整定值数据，但是没有给出计算书和设定依据；甚至有些设计图纸整定值都没有，断路器的出厂整定是什么状态就永远都是这个状态。断路器的整定应该是随着系统负荷的变化而变化，是动态调整过程，它不是一成不变的。数据中心的运维人员应根据系统稳定运行时段内负荷情况和所测定的参数等进行计算后，对各级断路器的整定值参数进行调整，以使系统的各级断路器处于一个可靠的保护状态。如果断路器的各级参数没有根据系统实际的带载情况进行计算调整，当意外发生的时候要么出现伤害事故，要么出现越级跳闸大面积停电的重大损失事故。

本文将就数据中心低压系统断路器的作用、各整定值参数的意义、上下级断路器整定参数匹配逻辑等几个方面予以探讨。

• 断路器的作用

断路器是指能够关合、承载和开断正常回路条件下的电流并能在规定的时间内关合、承载和开断异常回路条件下的电流的开关装置。这句话是百度百科对断路器的定义，煞是拗口。我用通俗的语言来读断路器解的作用：1）保护电缆，按要求分断异常电流，减少对电缆的伤害；2）保证电路正常工作，拒绝误动作。

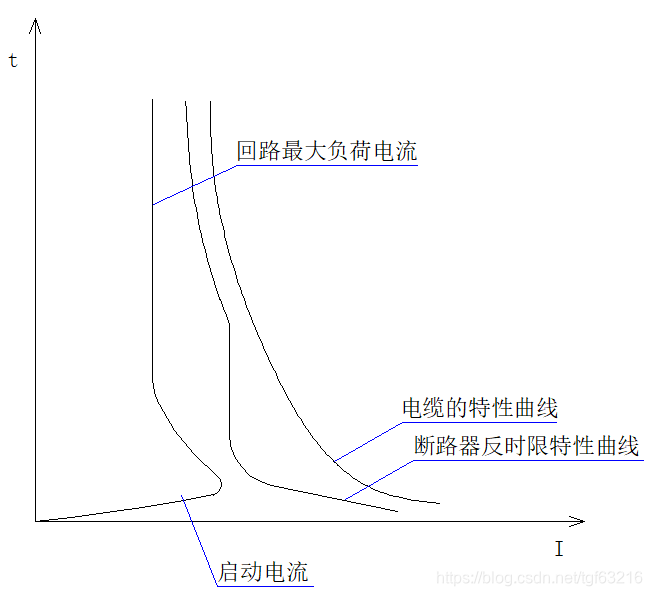

图1

通过图1来反映断路器在电路的作用。图1将线路的正常工作电流曲线、断路器特性曲线及电缆的特性曲线合并到同一个电流-时间坐标图中。当线路中的电流超过断路器特性曲线的电流大小（断路器反时限特性曲线的右侧）时断路器发生分断动作，从而保护电缆，避免因过大的电流导致电缆温升而加速电缆老化甚至烧毁；当线路的正常工作电流（最大负荷电流和正常启动电流尖峰波）大小不接近断路器反时限特性曲线（电流大小位于断路器反时限特性曲线的左侧），断路器不发生分断动作，线路安全工作。

• 断路器的整定参数

断路器按结构形式来分类，常见的有三种：框架式、塑壳式和微型式；按保护对象、脱扣方式分又有很多种，请见下表。
