一、实验内容和任务
用stm32最小核心板+AHT20模块,完成一个 modbus接口的温湿度Slave设备,能够让上位机PC通过modbus协议获取温湿度。主程序采用多任务框架,比如RT-thread Nano。
二、实验要求
1. 分组要求:每个学生独立完成,即1人1组。
2. 程序及报告文档要求:具有较好的可读性,如叙述准确、标注明确、截图清晰等。
3.项目代码上传github,同时把项目完整打包为zip文件,与实验报告(Markdown源码及PDF文件)、作业博客地址一起提交到学习通。
三. 实验过程介绍 (此处可以填博客内容)
一、STM32移植RT_THread
CubeMX安装Nano pack
先获取软件包地址:https://www.rt-thread.org/download/cube/RealThread.RT-Thread.pdsc

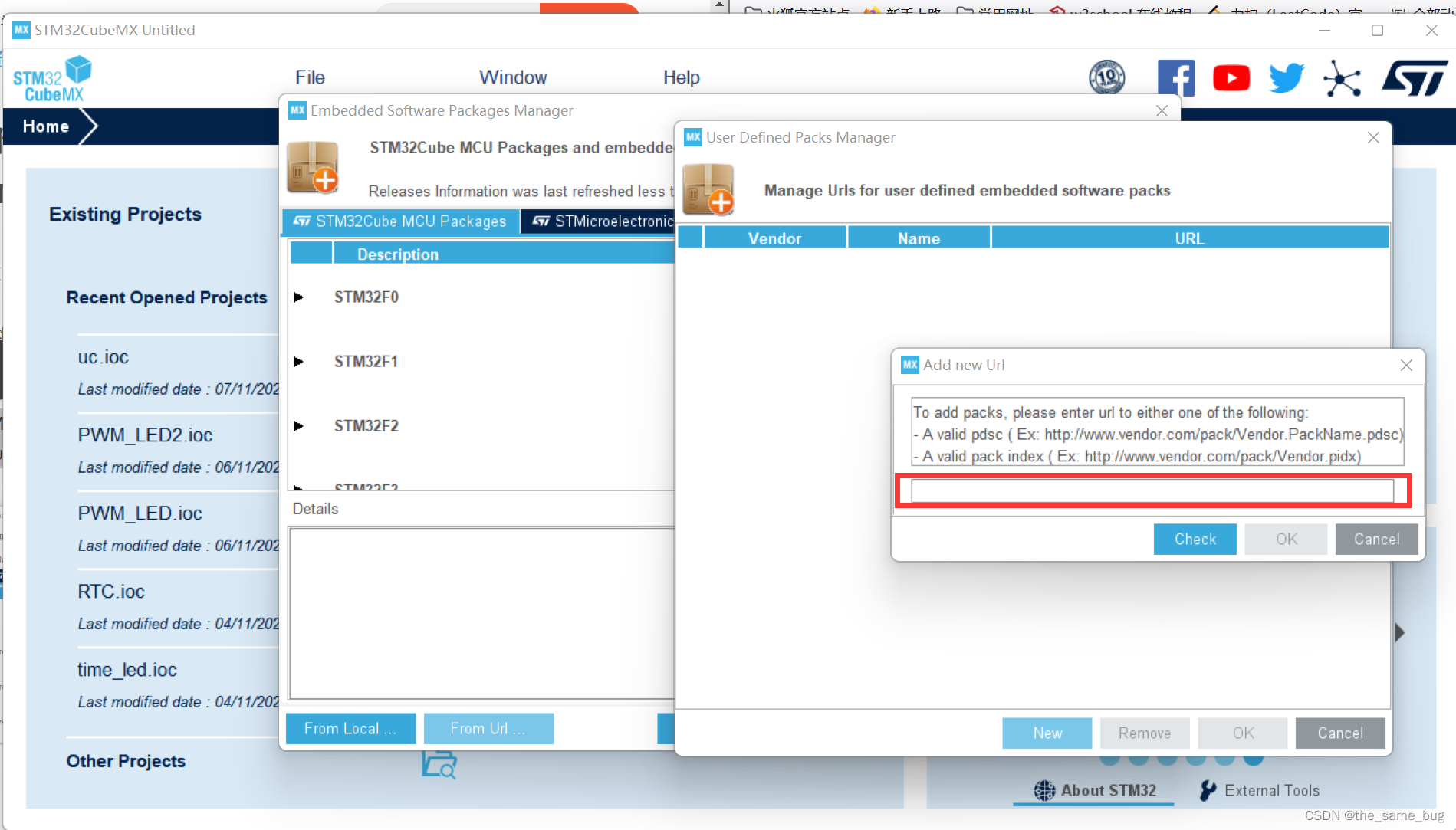

打开 CubeMX,从菜单栏 help 进入 Manage embedded software packages 界面,点击 From Url 按钮,进入 User Defined Packs Manager 界面,其次点击 new,填入上述网址,然后点击 check
然后下载安装

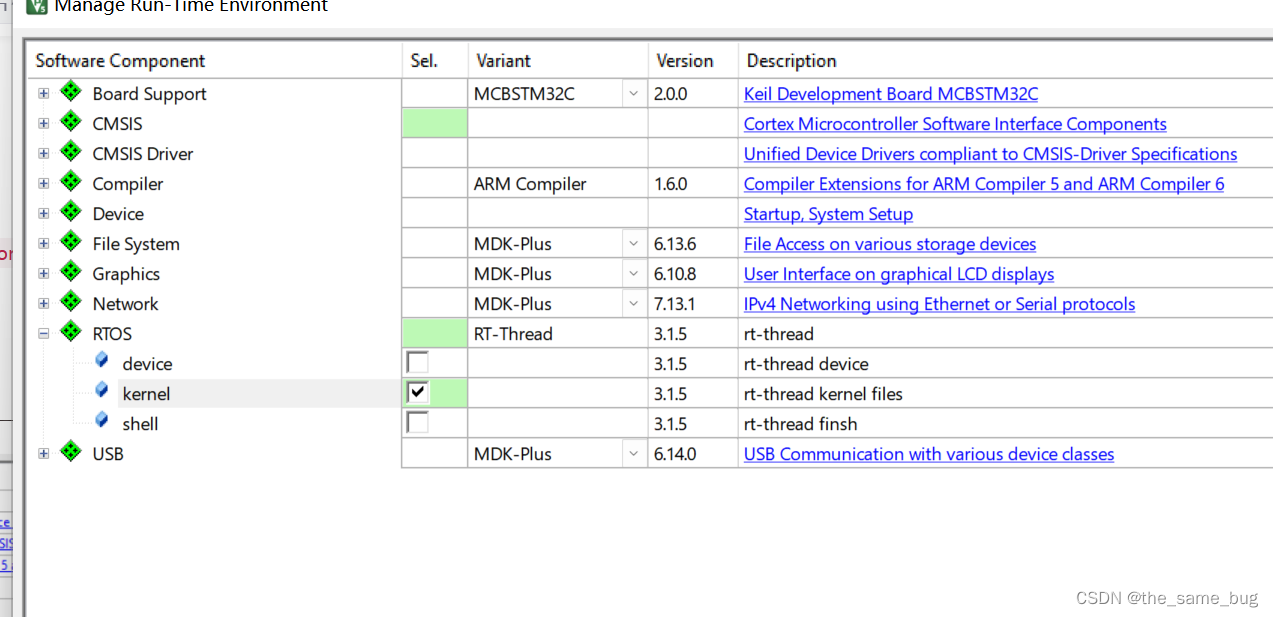

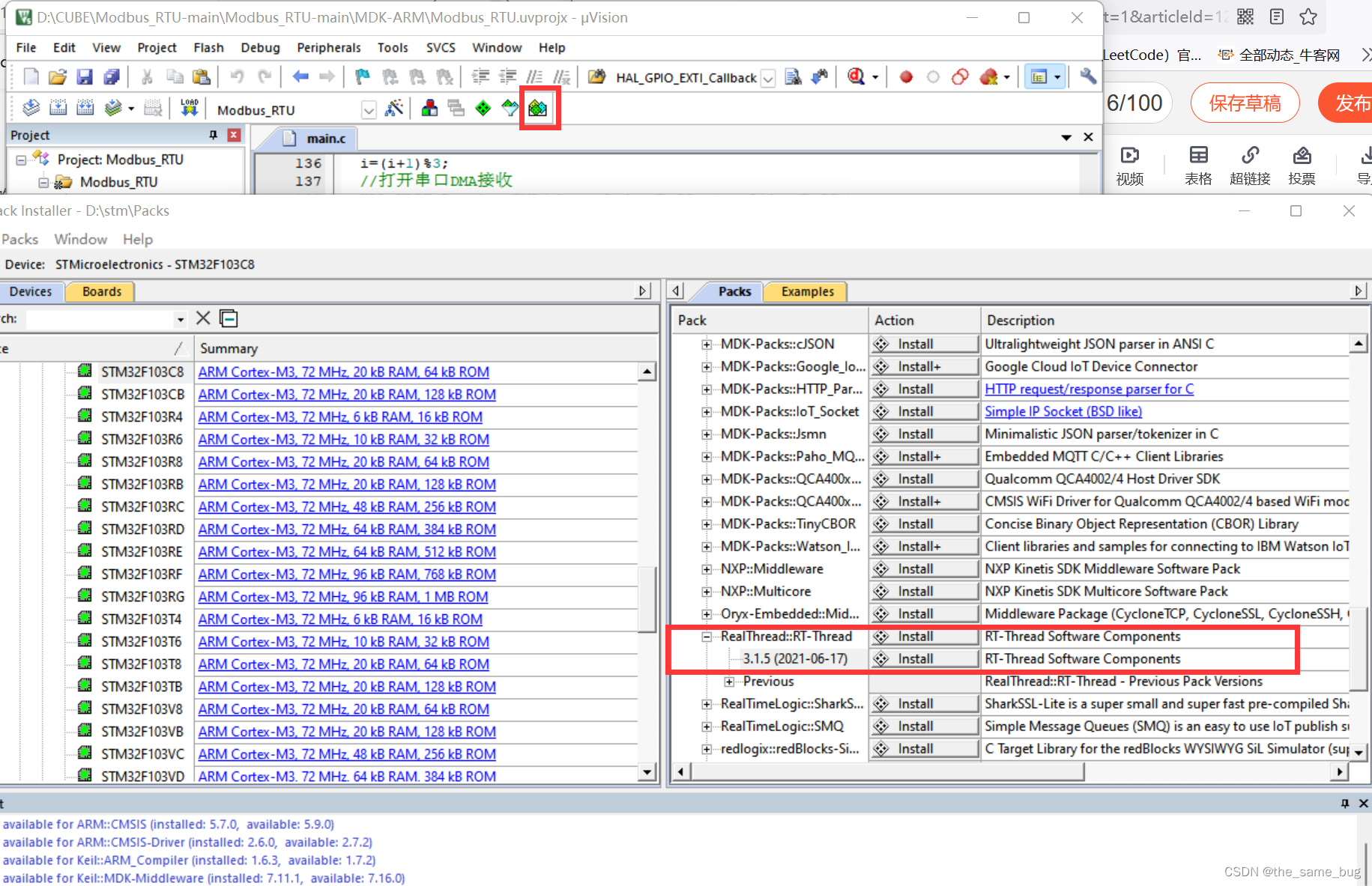

keil MDK安装RT_THread
CubeMX新建文件

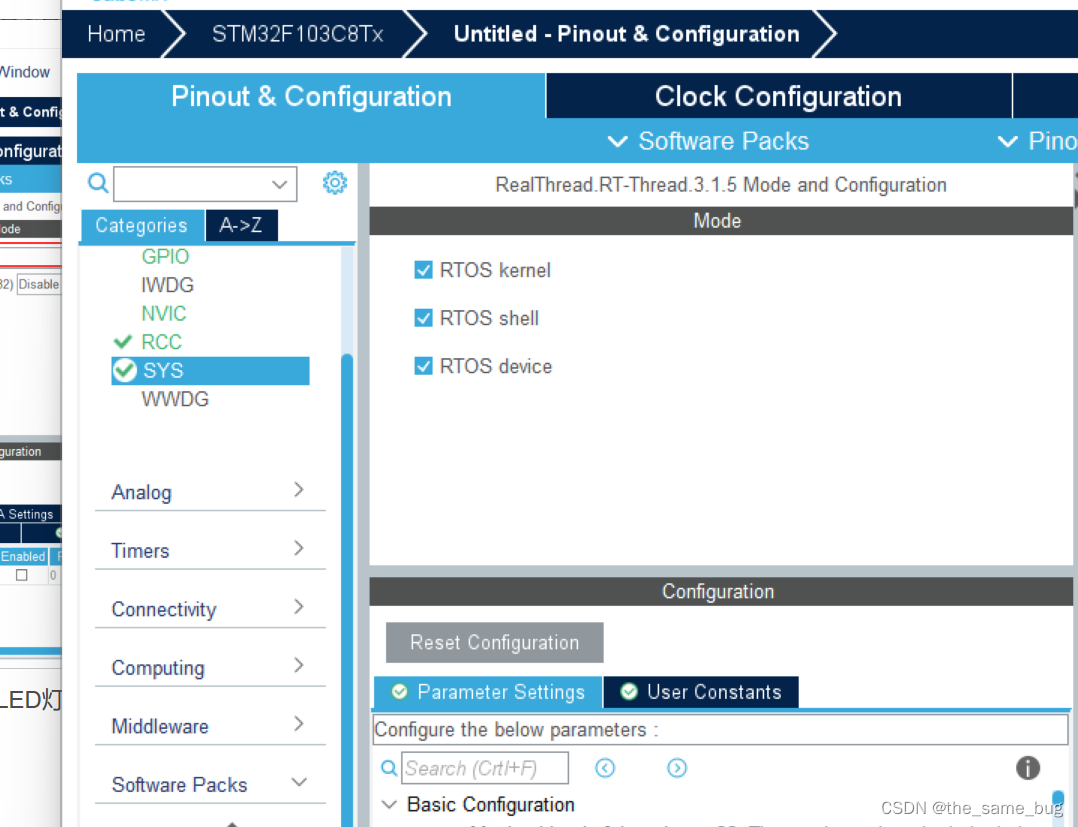

选择 Nano 组件
(1)点击 Softwares Packages->Select Components,进入组件配置界面,选择 RealThread, 然后根3.1.5版本的,然后点击 OK 按钮这时会新增Software Packs展开就可以看见添加的RealThread.RT_Thread,勾选相应内容

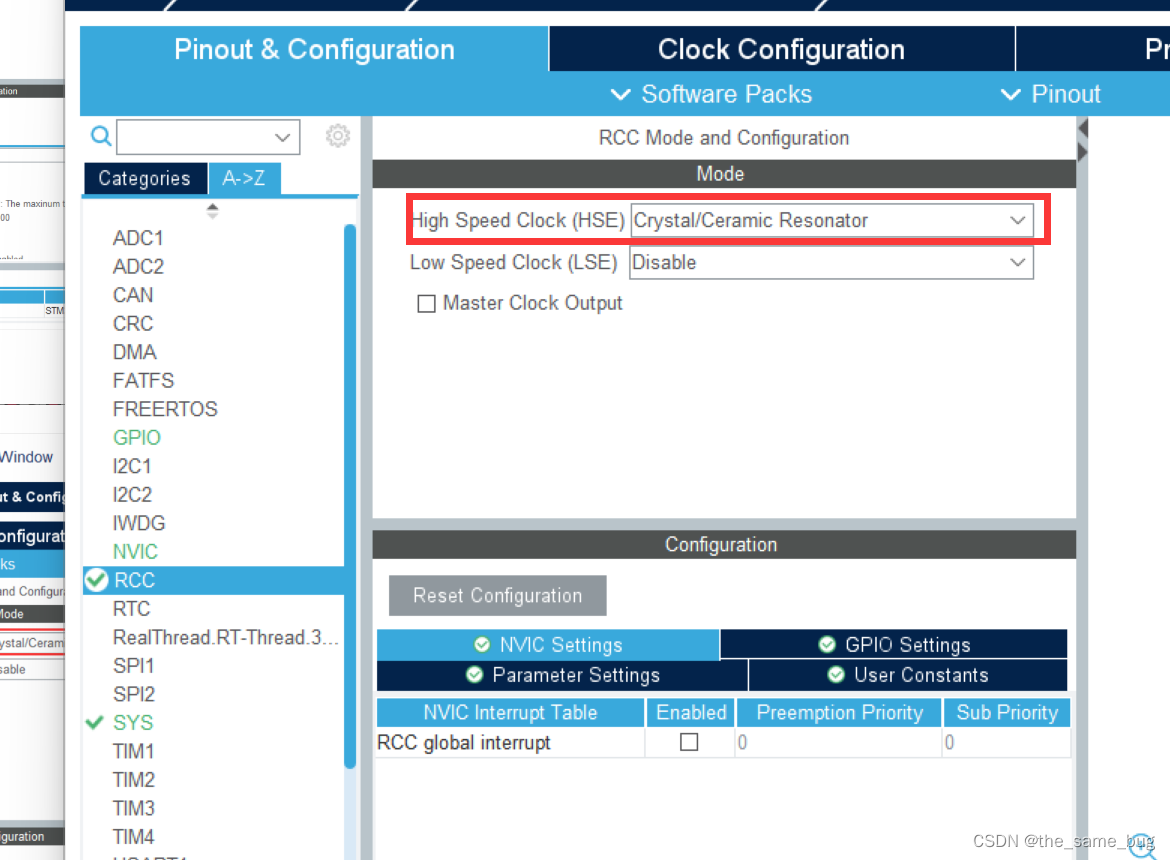

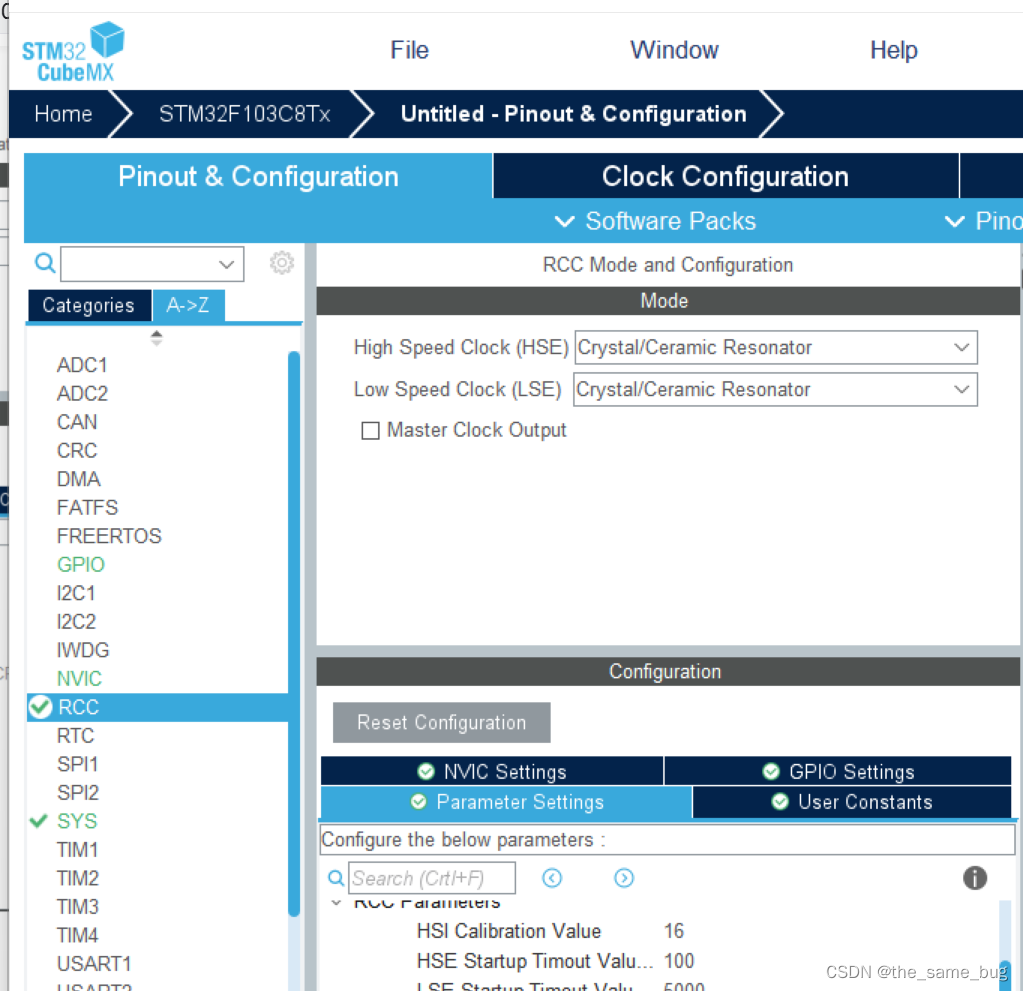

RCC配置

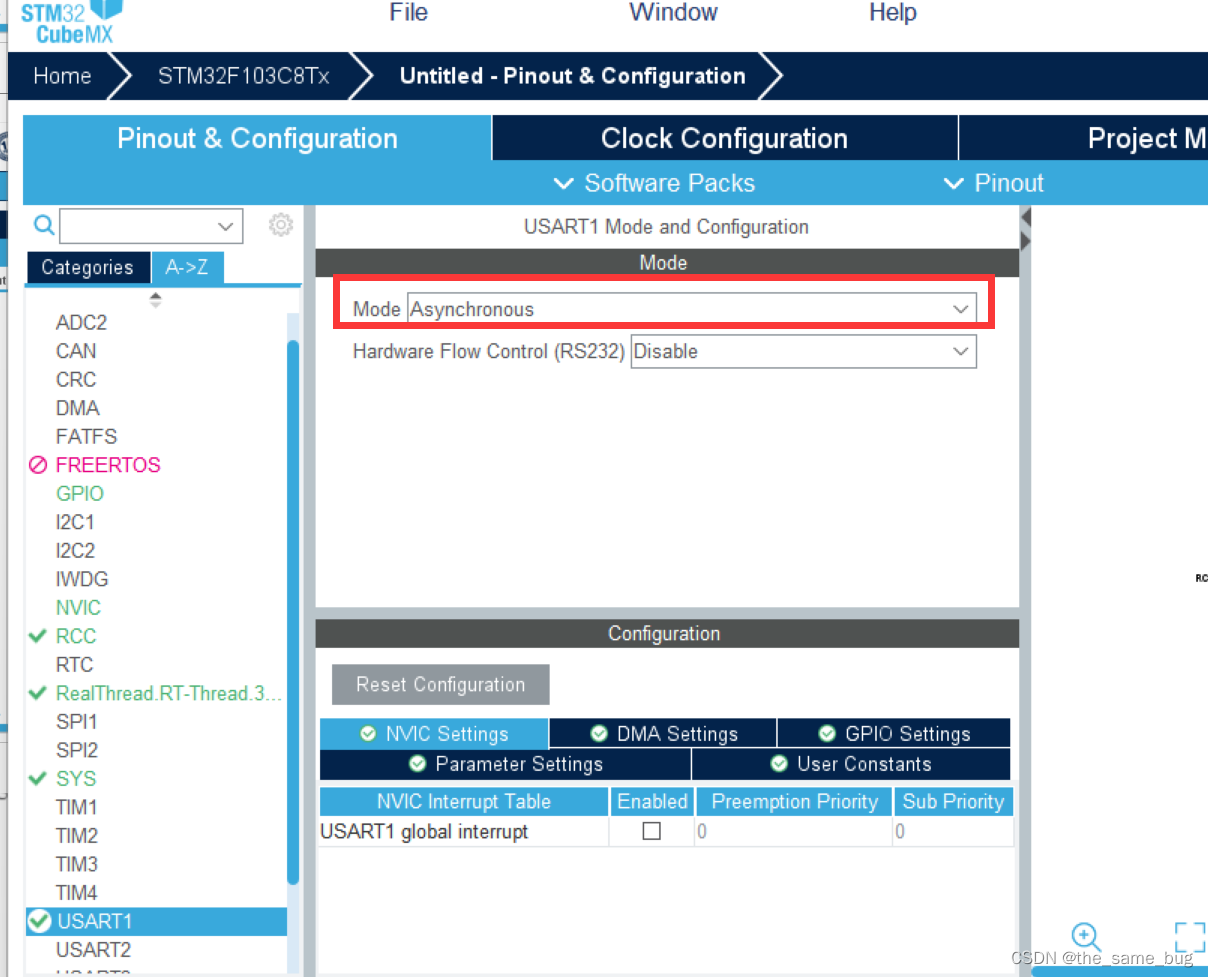

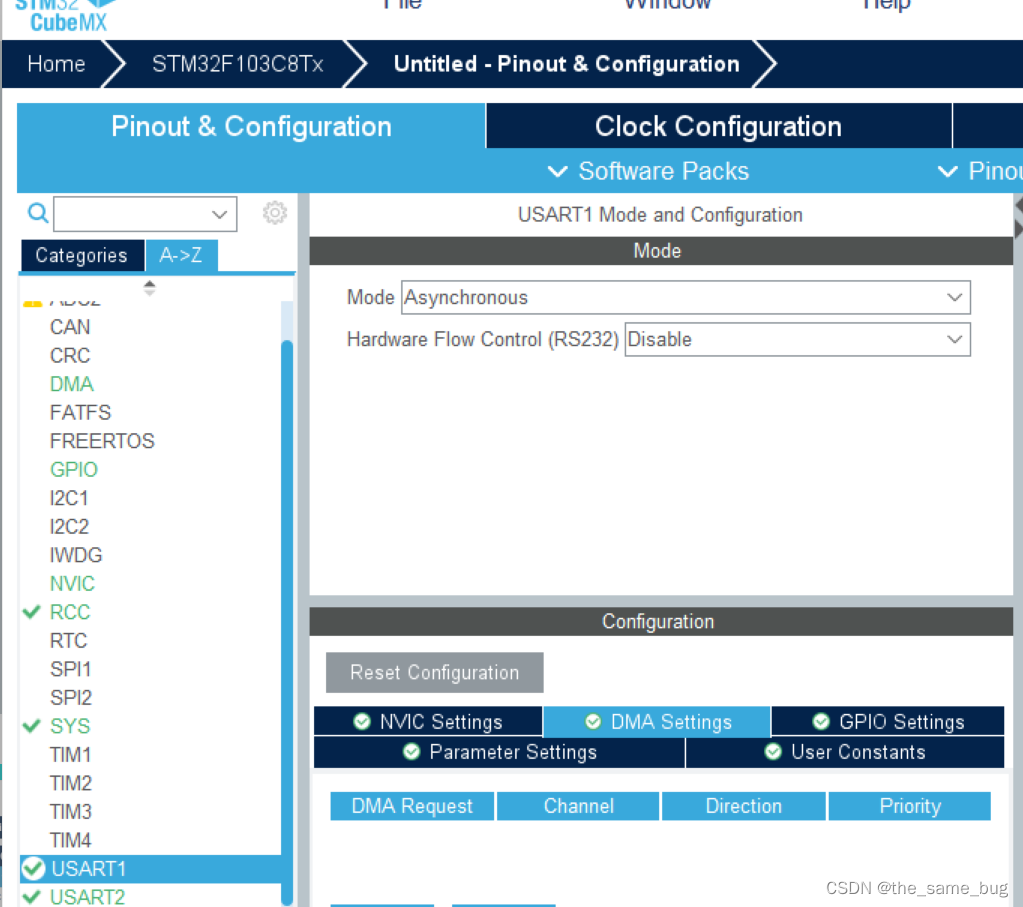

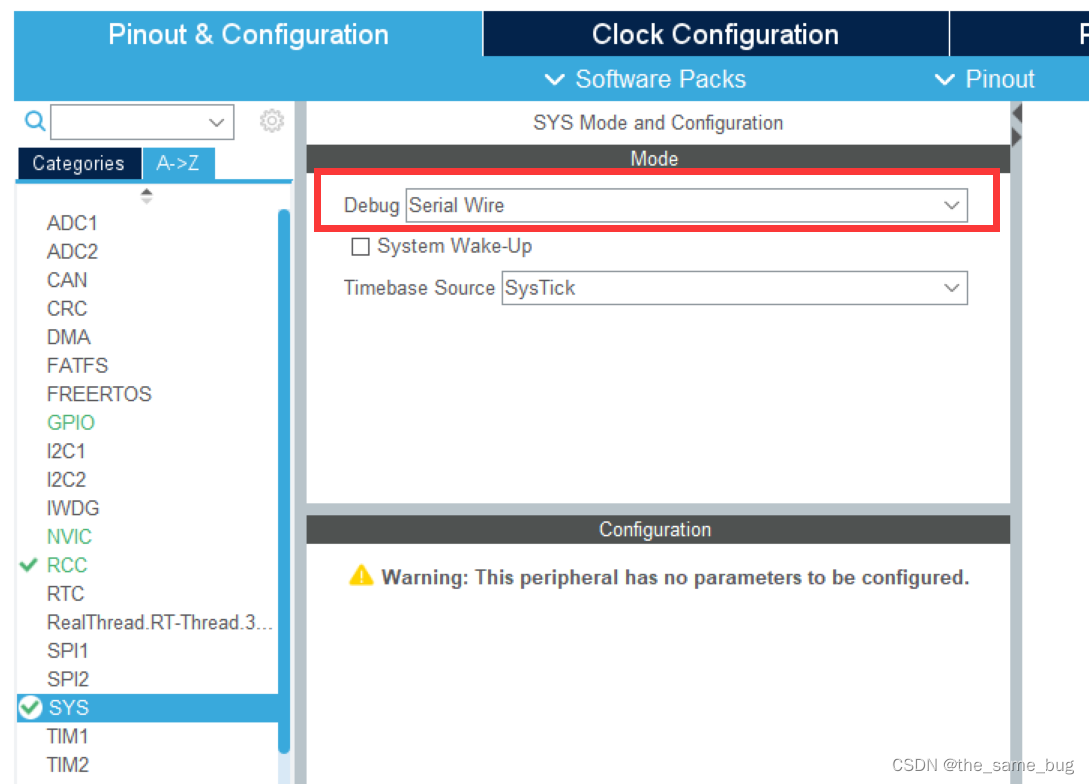

SYS配置USART1配置

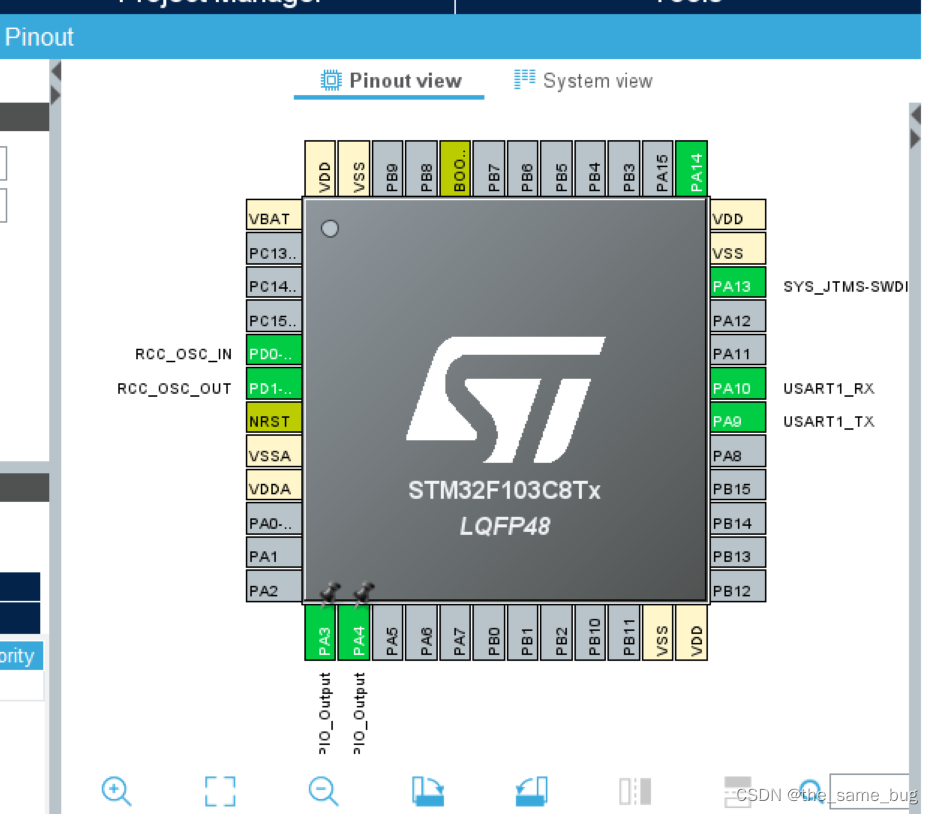

GPIO选择A3,A4串口,用来点亮LED灯

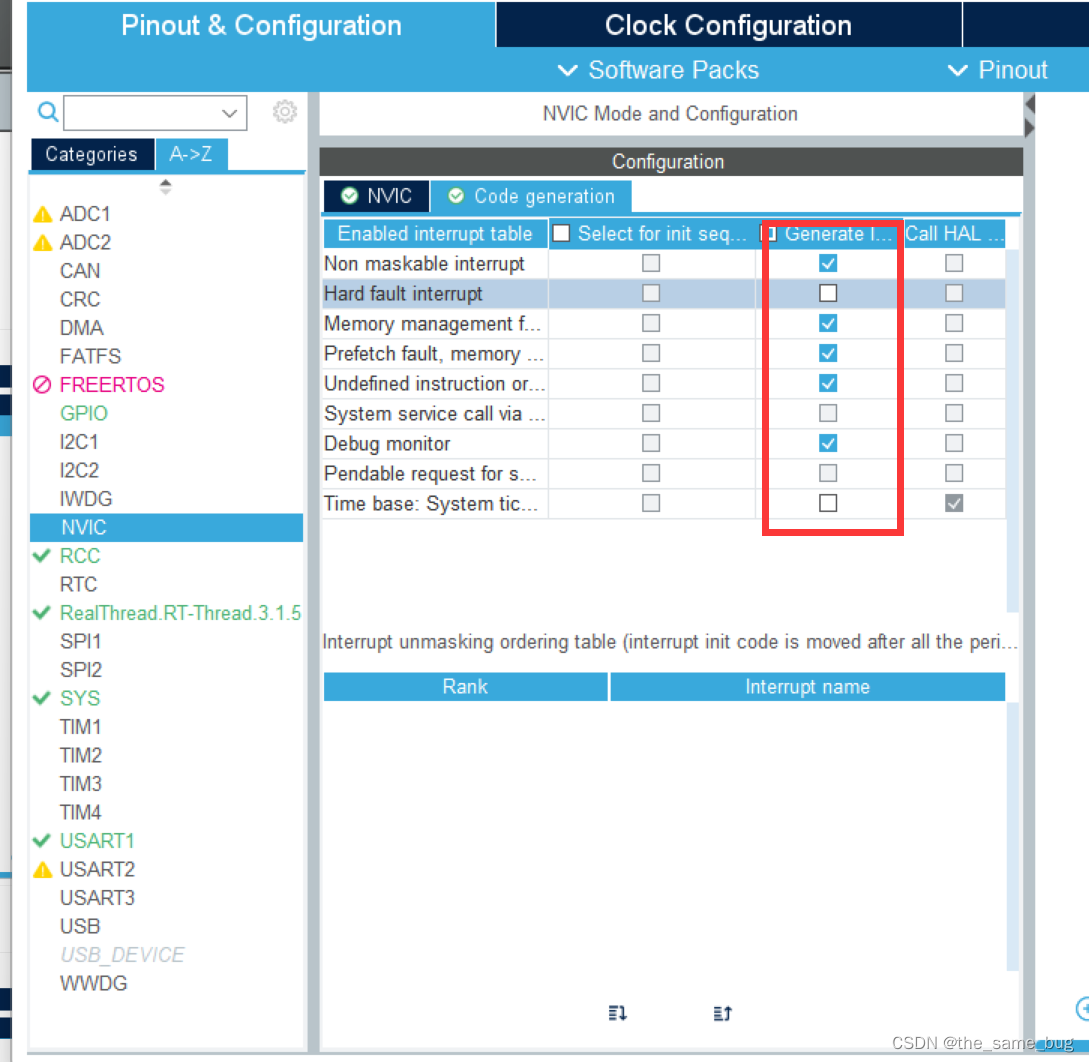

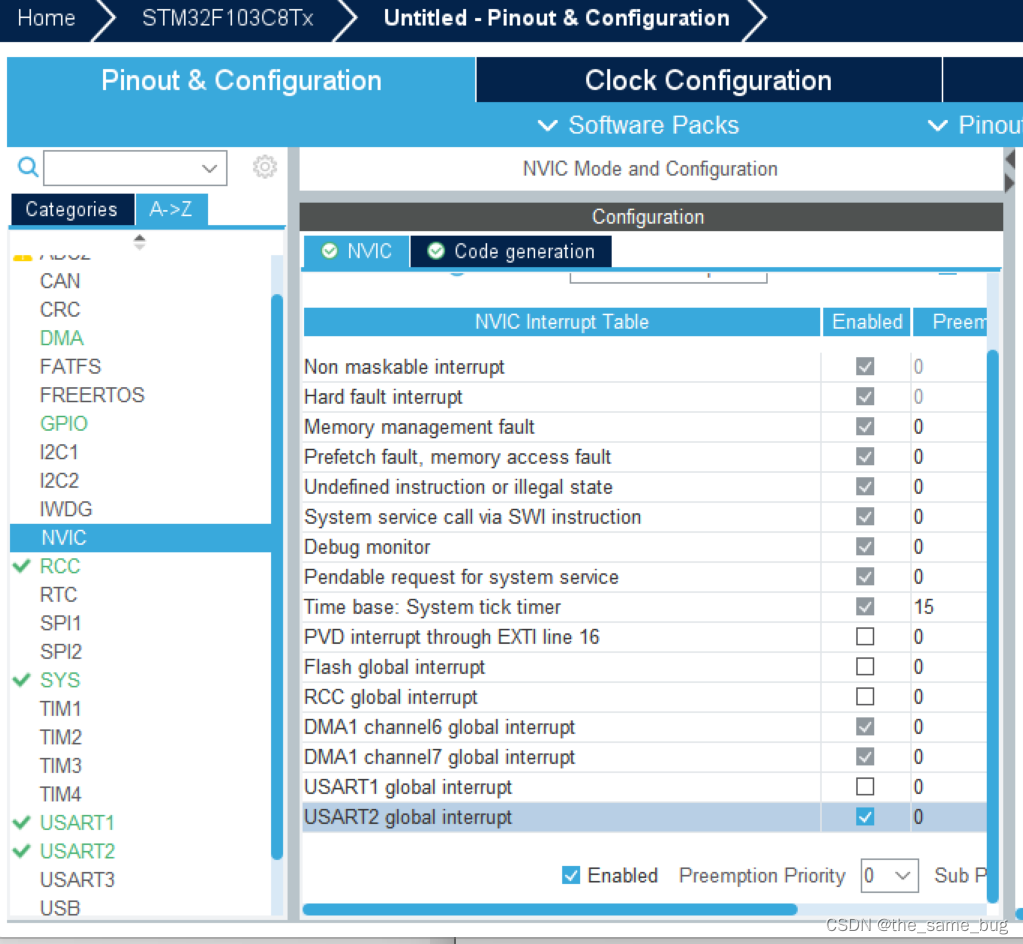

NVIC选择

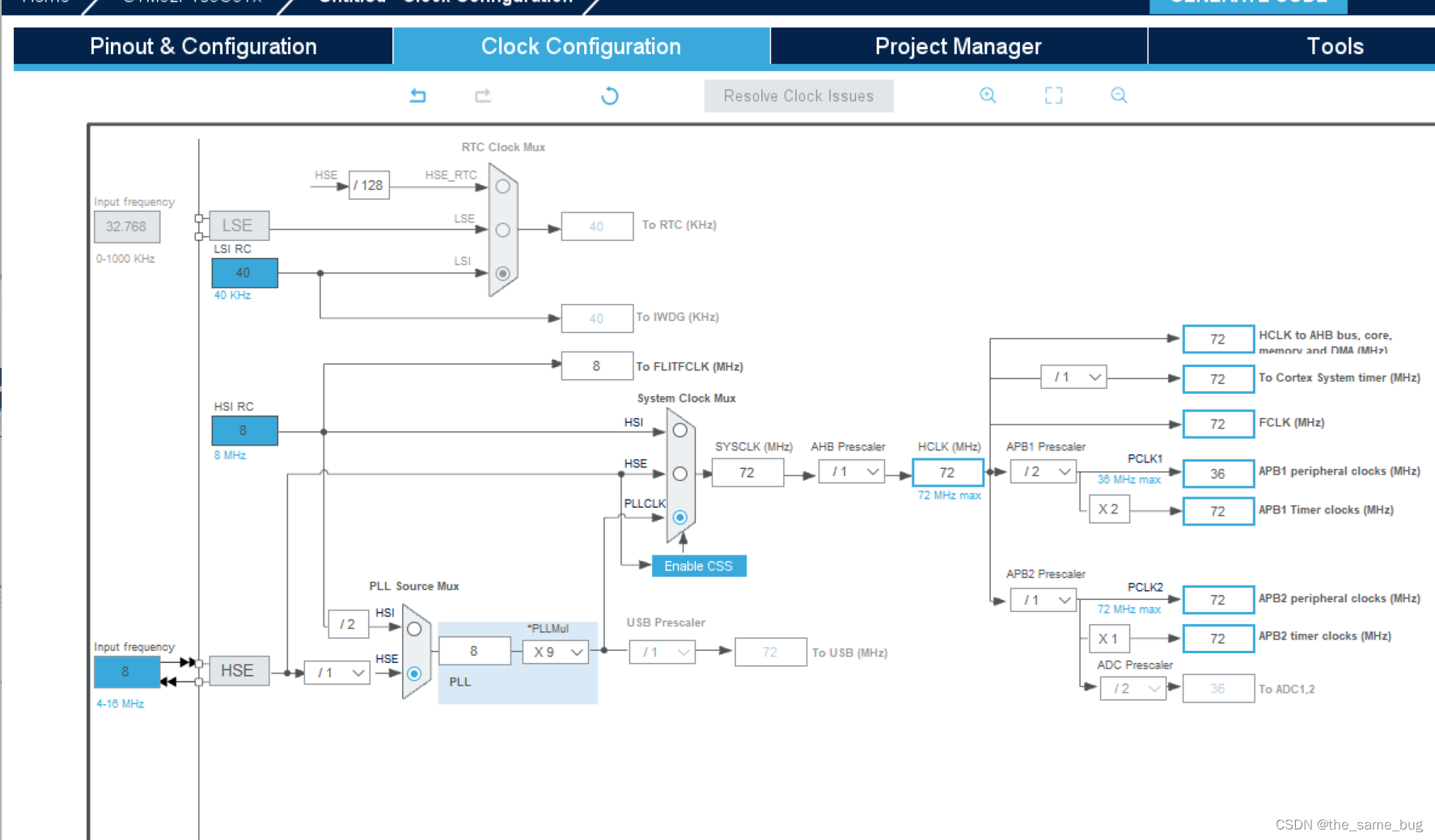

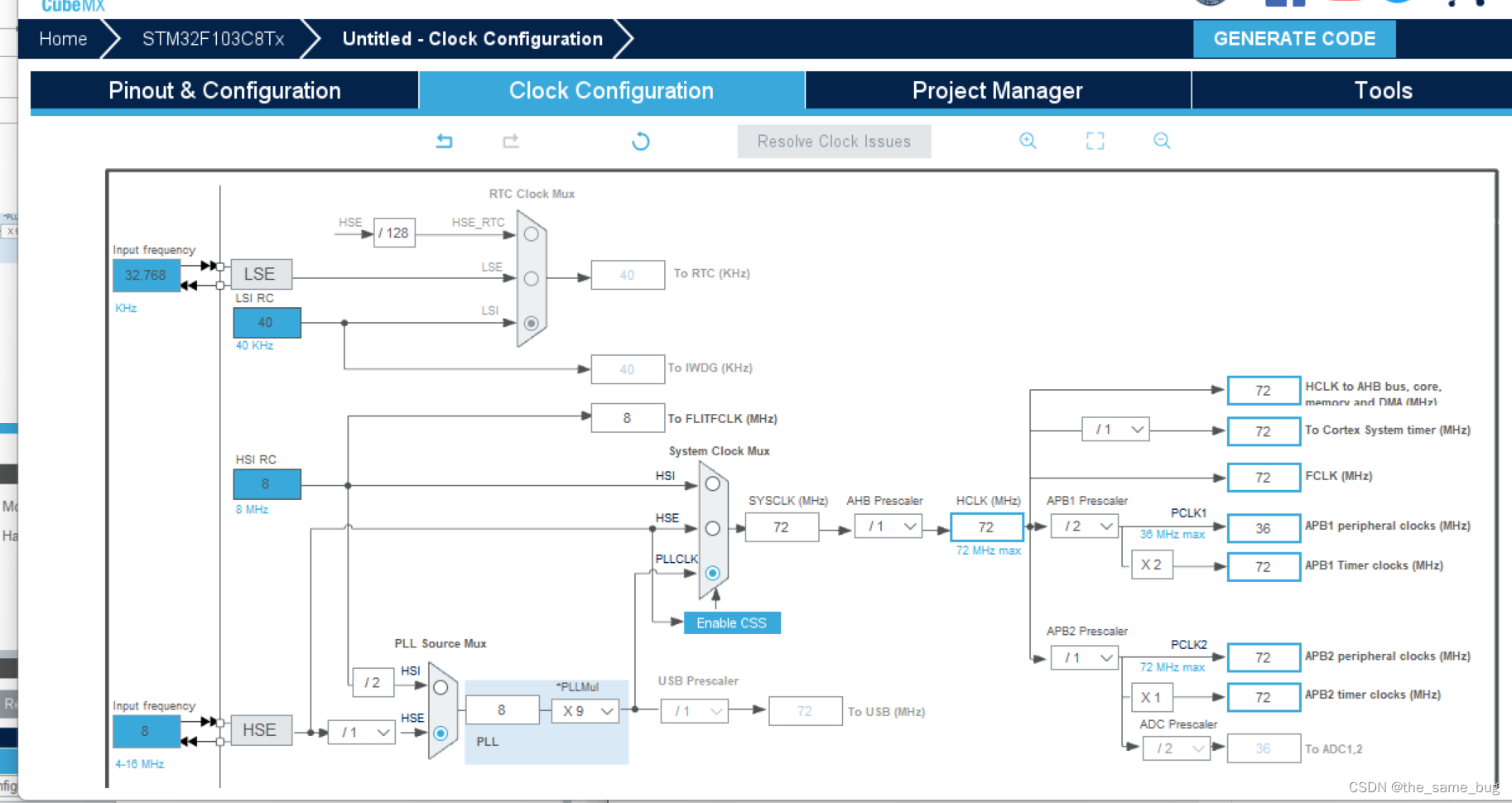

时钟树配置

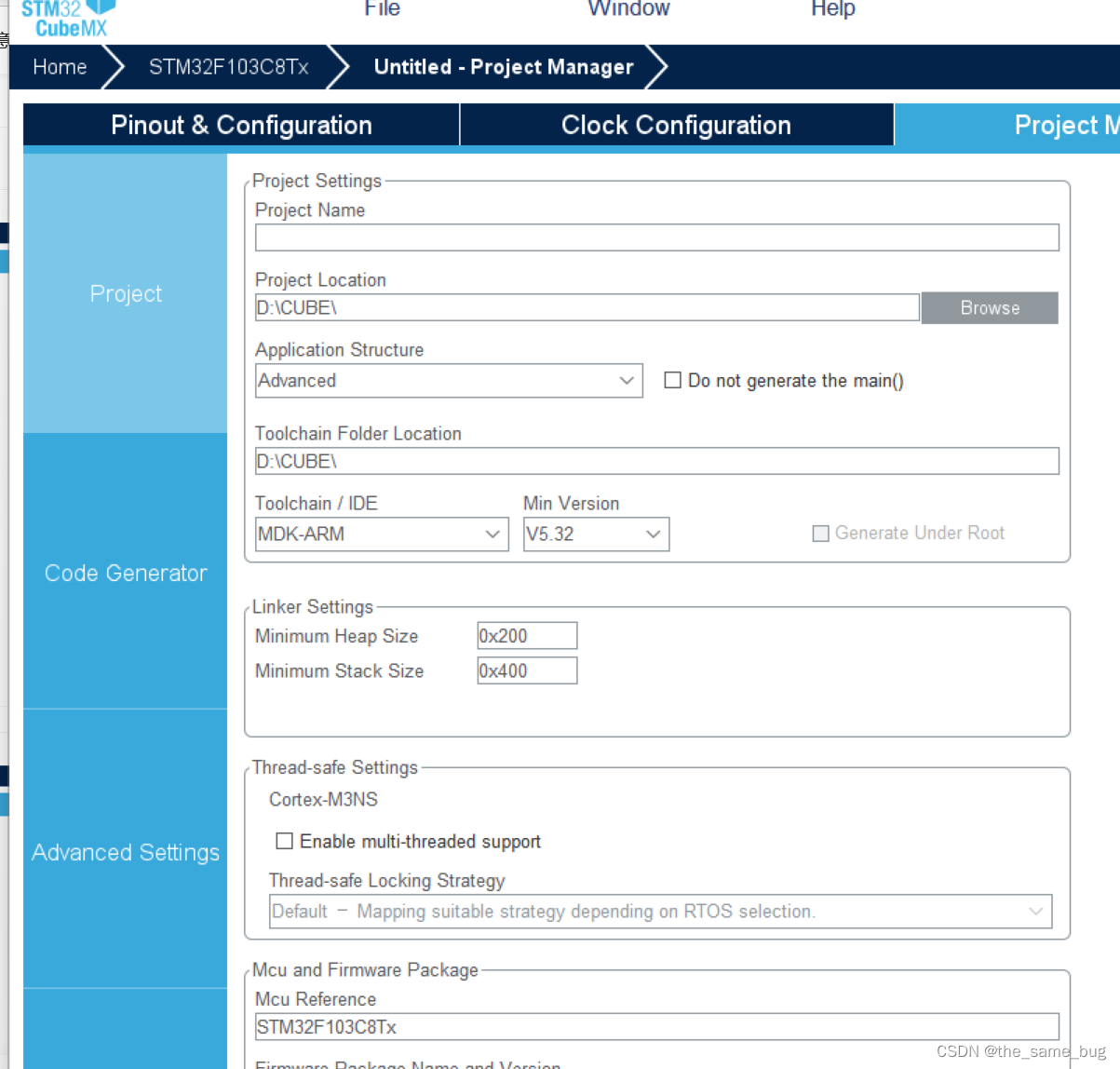

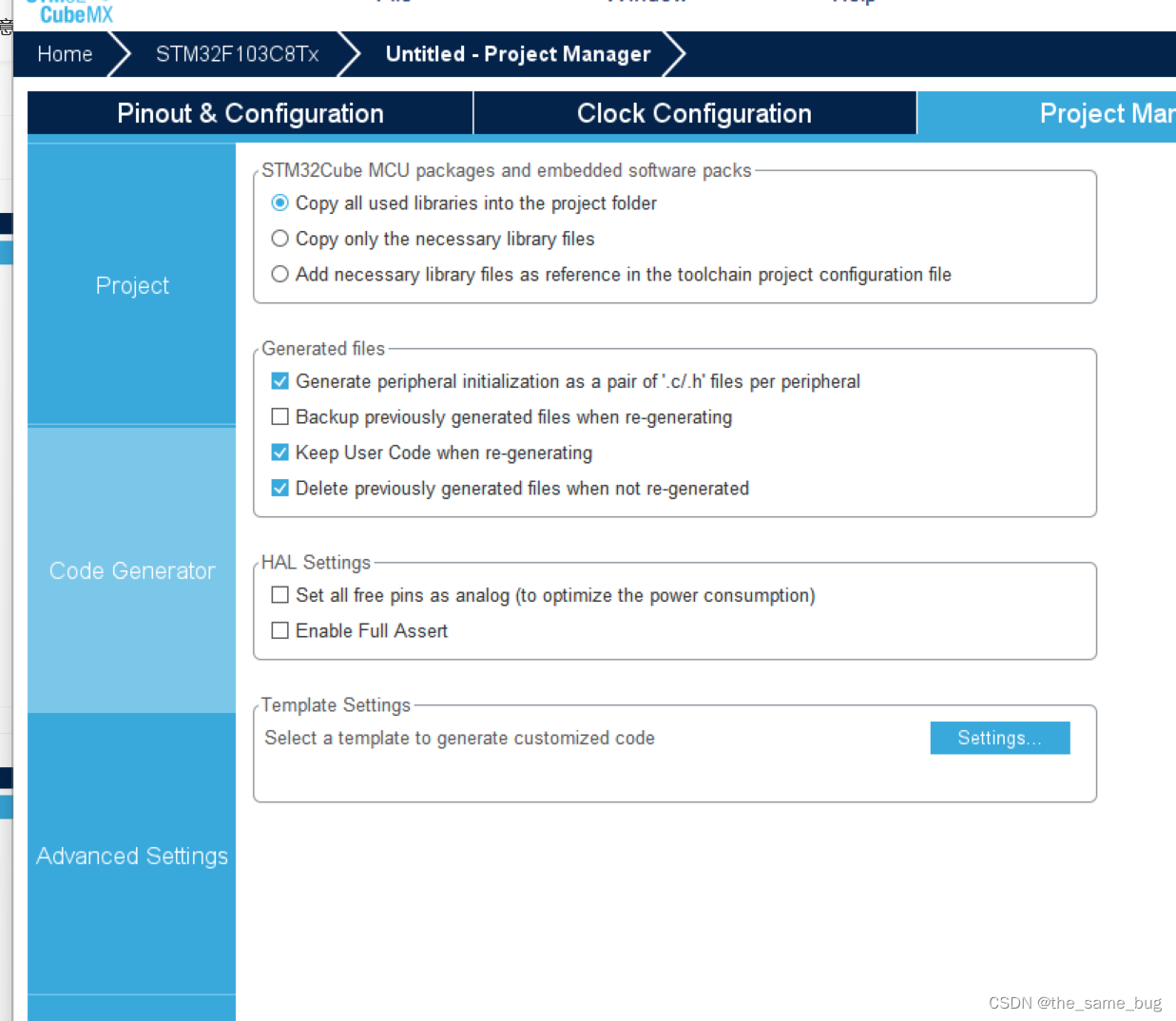

生成项目
找到 RTOS,勾选 kernel,点击 OK
代码修改

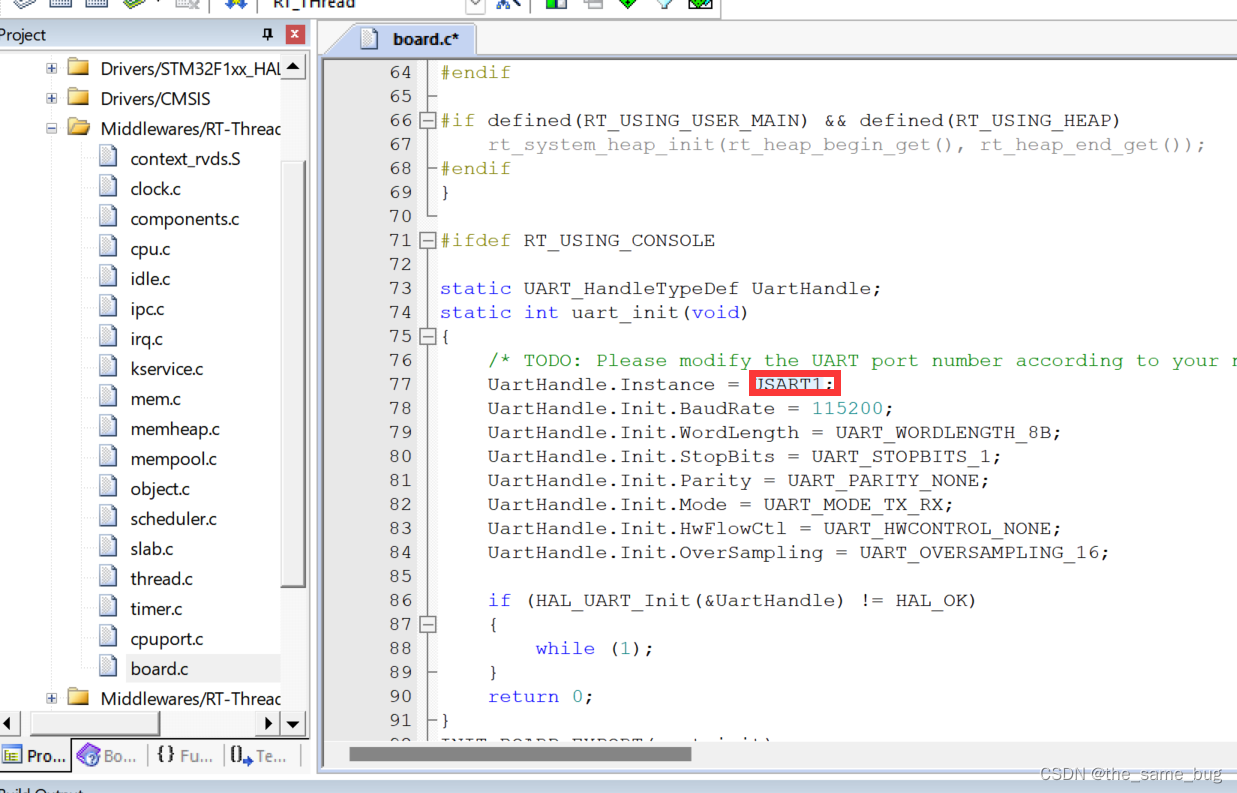

找到Middlewares/RT-Thread/RTOS/kernel文件夹下的board.c文件,修改串口USART2为USART1
在main.c文件中添加代码:
/* Private typedef -----------------------------------------------------------*/
/* USER CODE BEGIN PTD */
extern void MX_RT_Thread_Init(void);
extern void MX_RT_Thread_Process(void);
/* USER CODE END PTD */
在main函数里添加如下代码
MX_RT_Thread_Init();
while循环中添加代码
HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_4);
rt_thread_delay(1000);

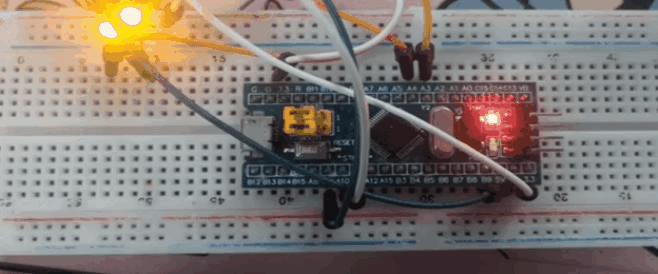

运行结果
二、STM32F103C8基于Modbus协议读取温湿度通过CubeMX配置stm32
RCC配置

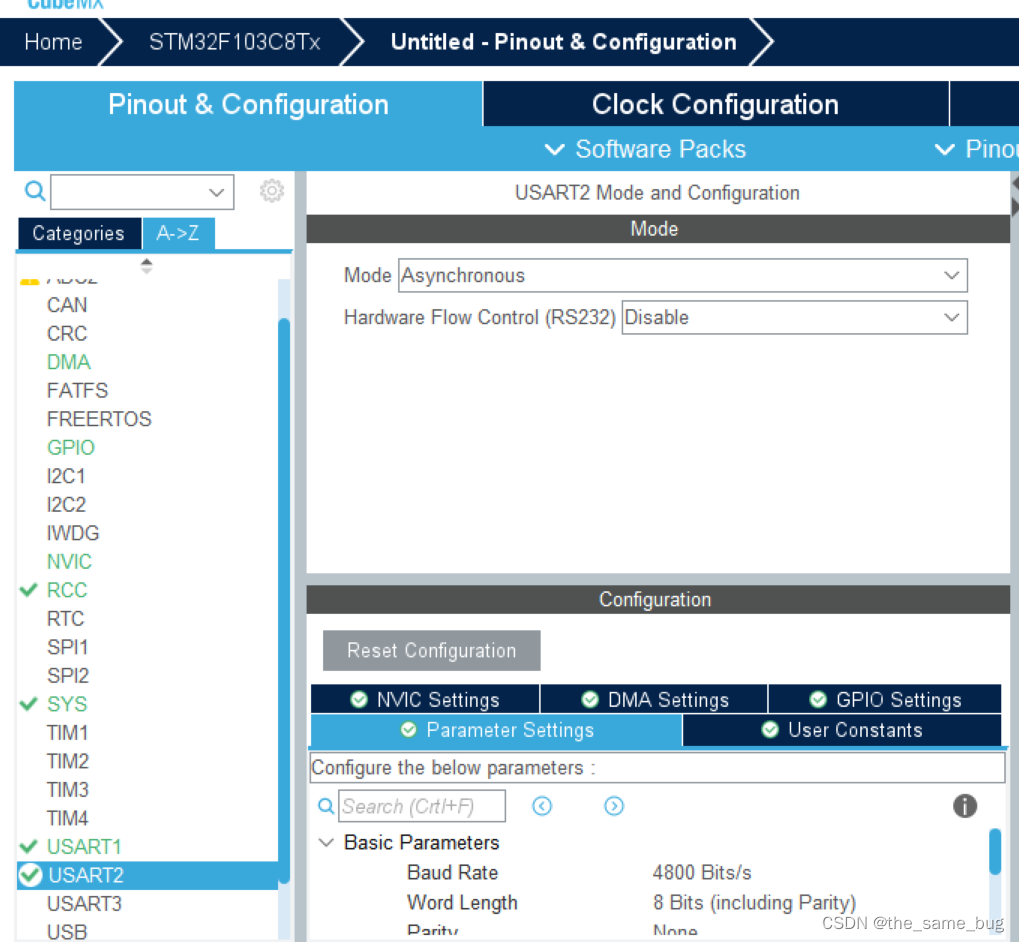

配置时钟配置串口二波特率4800

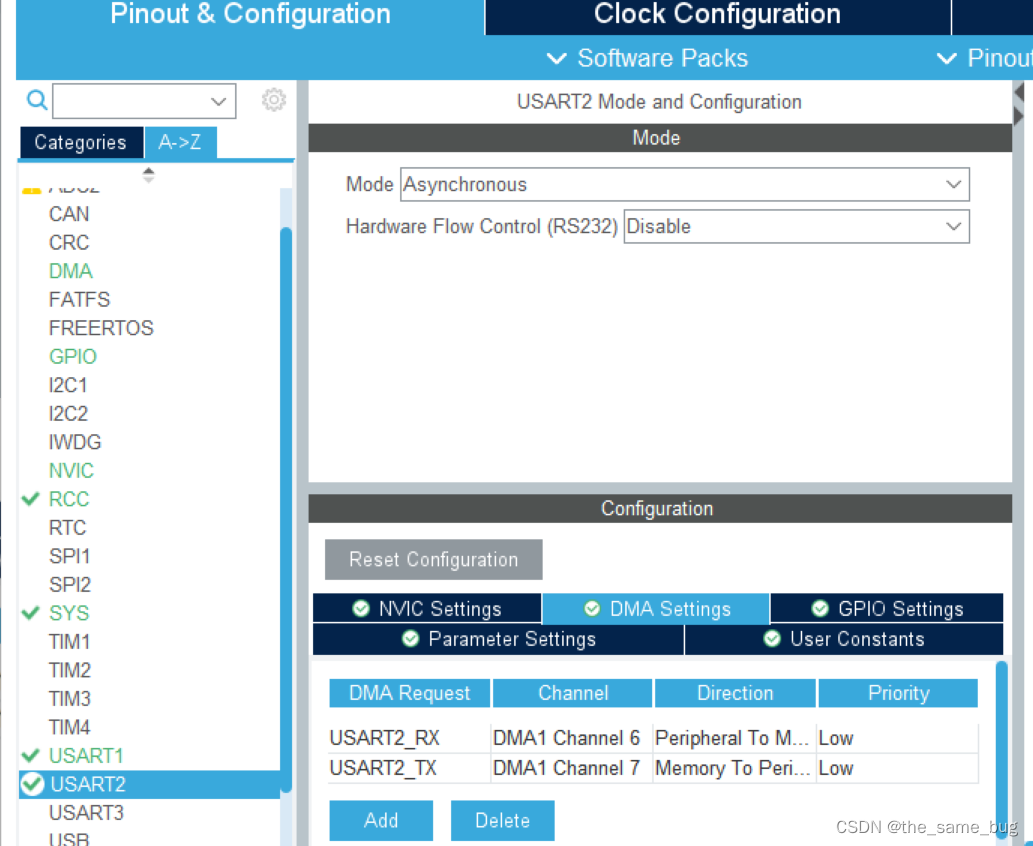

配置串口二DMA配置串口一配置中断
代码编写
usart.c
#include <stdio.h>
int fputc(int ch,FILE *f)
{
HAL_UART_Transmit(&huart1,(uint8_t *)&ch,1,0xFFFF);
//等待发送结束
while(__HAL_UART_GET_FLAG(&huart1,UART_FLAG_TC)!=SET){
}
return ch;
}
添加中断处理
stm32f1xx_it.c的串口2中断处理函数
void USART2_IRQHandler(void)
{
/* USER CODE BEGIN USART2_IRQn 0 */
uint32_t tmp = 0;
tmp =__HAL_UART_GET_FLAG(&huart2,UART_FLAG_IDLE); //获取IDLE标志位
if((tmp != RESET))//idle标志被置位
{
//清除标志位
//__HAL_UART_CLEAR_IDLEFLAG(&huart2);
//清除状态寄存器SR,读取SR寄存器可以实现清除SR寄存器的功能
huart2.Instance->SR;
//读取数据寄存器中的数据
huart2.Instance->DR;
HAL_UART_DMAStop(&huart2); //
// 获取DMA中未传输的数据个数
dataLength=hdma_usart2_rx.Instance->CNDTR;
// 接受完成
isDataEnd = 1;
//清除标志位
__HAL_UART_CLEAR_IDLEFLAG(&huart2);
}
/* USER CODE END USART2_IRQn 0 */
HAL_UART_IRQHandler(&huart2);
/* USER CODE BEGIN USART2_IRQn 1 */
/* USER CODE END USART2_IRQn 1 */
}
main.c
添加变量
extern DMA_HandleTypeDef hdma_usart2_rx;
//modbus问询帧
uint8_t commands[3][8]={
{0x01,0x03,0x00,0x00,0x00,0x02,0xC4,0x38},
{0x02,0x03,0x00,0x00,0x00,0x02,0xC4,0x38},
{0x03,0x03,0x00,0x00,0x00,0x02,0xC5,0xE9},
};
//modbus应答帧
uint8_t dataBuff[20];
//中断完成标志
uint8_t isDataEnd=0;
//应答帧长度
uint8_t dataLength;
//温度
uint16_t temperature;
//湿度
uint16_t humidity;
main函数
int main(void)
{
HAL_Init();
SystemClock_Config();
MX_GPIO_Init();
MX_USART1_UART_Init();
MX_DMA_Init();
MX_USART2_UART_Init();
/* USER CODE BEGIN 2 */
//使能idle中断
__HAL_UART_ENABLE_IT(&huart2, UART_IT_IDLE);
//打开串口DMA接收
HAL_UART_Receive_DMA(&huart2,dataBuff,sizeof(dataBuff));
//传感器地址
uint8_t i=0;
while (1)
{
//中断完成,解析应答帧
if(isDataEnd){
//提取湿度
humidity=(dataBuff[3] << 8) + (dataBuff[4]);
//提取温度
temperature=(dataBuff[5] << 8) + (dataBuff[6]);
//串口一发送解析结果
printf("温度: %.1f\t 湿度: %.1f\r\n",temperature/10.0,humidity/10.0);
memset(dataBuff,0,sizeof(dataBuff));//清空接收数组
isDataEnd=0;//清除接收结束标志位
}
//发送第 i 个传感器的 modbus 问询帧
HAL_UART_Transmit(&huart2,commands[i],sizeof(commands),0xFFFF);
//轮询读取三个传感器
i=(i+1)%3;
//打开串口DMA接收
HAL_UART_Receive_DMA(&huart2,dataBuff,sizeof(dataBuff));
//程序运行标志,闪灯
HAL_Delay(1000);
HAL_GPIO_TogglePin(GPIOC,GPIO_PIN_13);
}

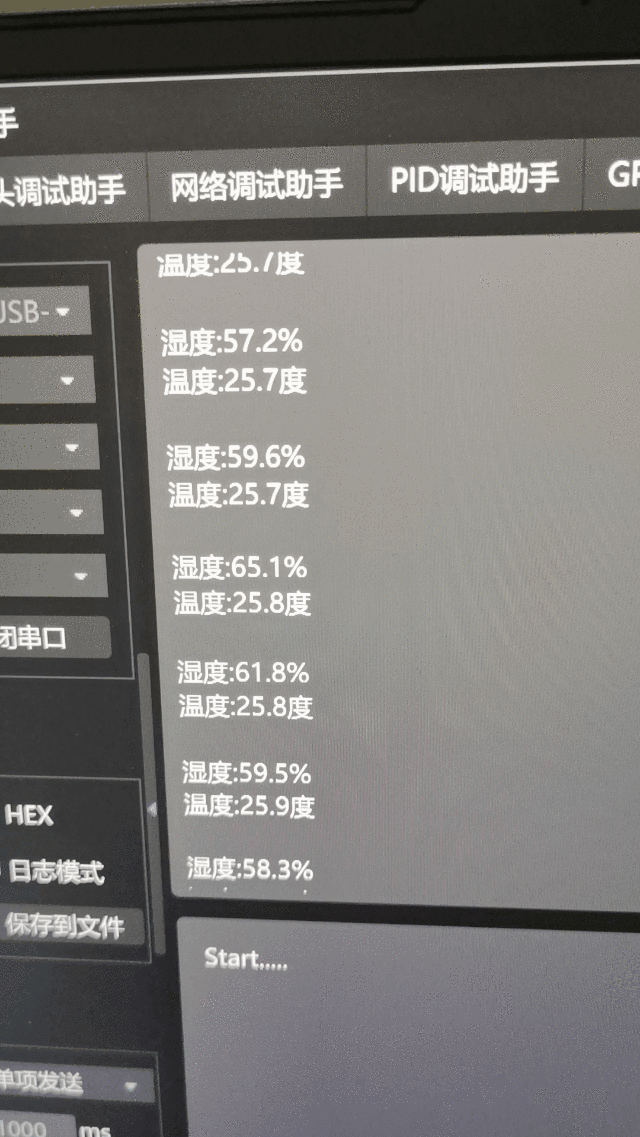

效果
