一、实验内容和任务
在消化学习 server.c和client.c 套接字代码、python-modbus-over-tcp.py 代码基础上,试着用C编程完成modbus协议,从云端服务器读取温湿度数据。
二、实验要求
1. 分组要求:每个学生独立完成,即1人1组。
2. 程序及报告文档要求:具有较好的可读性,如叙述准确、标注明确、截图清晰等。
3.项目代码上传github,同时把项目完整打包为zip文件,与实验报告(Markdown源码及PDF文件)、作业博客地址一起提交到学习通。
三. 实验过程介绍 (此处可以填博客内容)
一、c语言完成modbus协议从云端服务器读取信息
(1)TCP方式请求数据

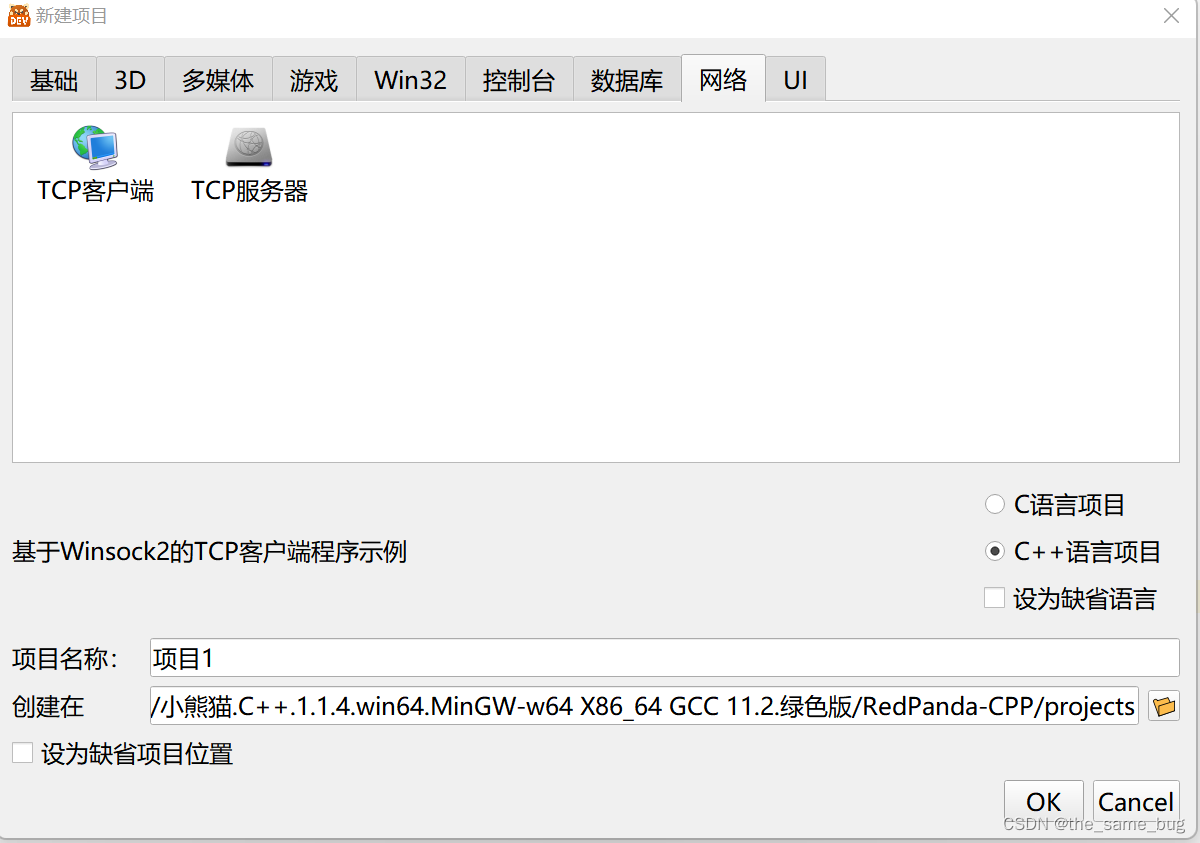

新建一个TCP客户端项目
输入指令格式
uint8_t data[length_8];

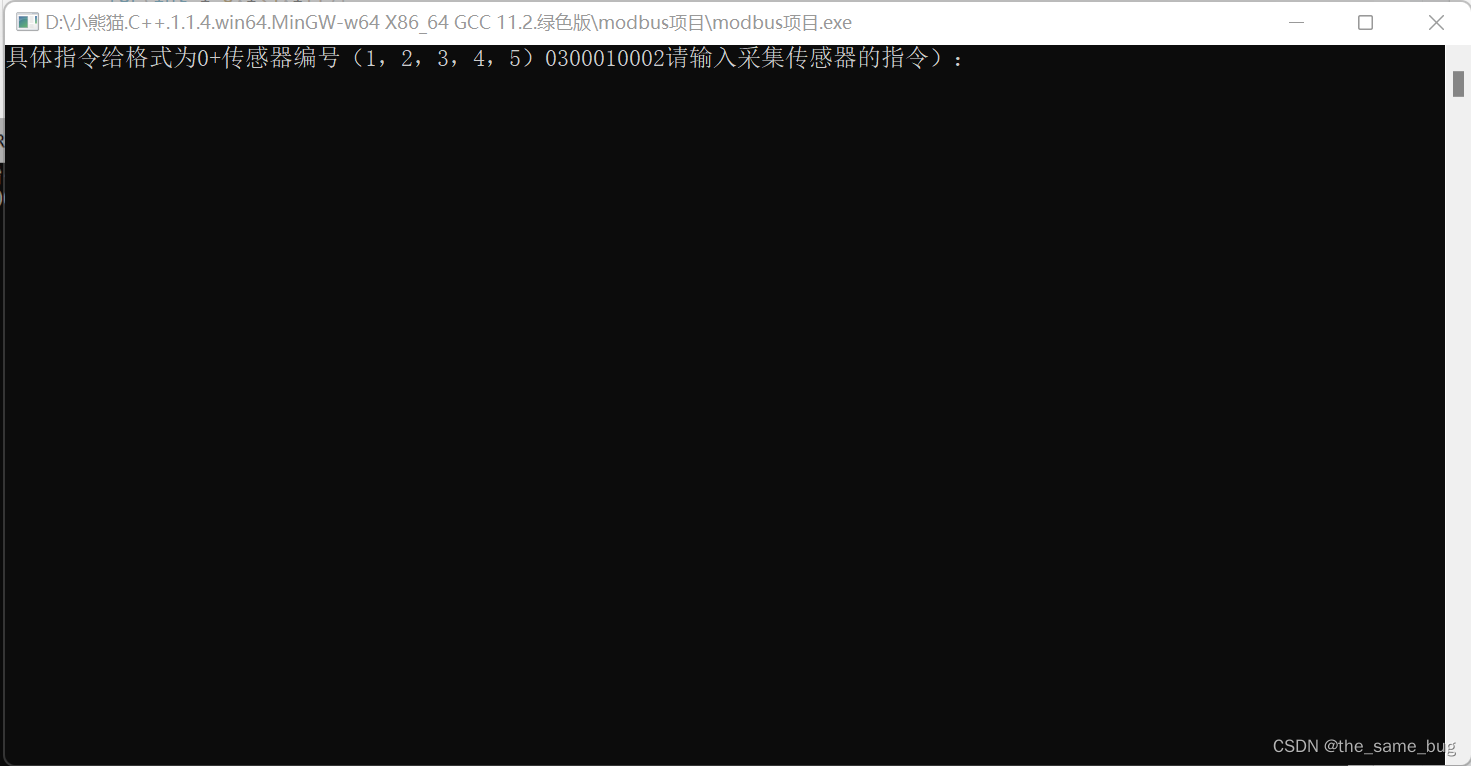

printf("具体指令给格式为0+传感器编号(1,2,3,4,5)0300010002");
printf("请输入采集传感器的指令):\r\n");
scanf("%s",data);
生成将输入指令转化为hex格式并生成crc16校验码
uint16_t crc;
unsigned char * cmd;
char crc1[8];
cmd = fromhex(data);
crc = CRC_16(cmd);
uint8_t a = 0xFF;
for(int i=0;i<6;i++){
//TODO
crc1[i] = cmd[i];
}
crc1[6] = a & crc;
crc1[7] = (crc >> 8) & a;
去校验码低位和高位组成2byte的crc16校验位
对应的fromhex函数和crc16校验码生成函数CRC_16会在后面给出
发送,接收数据并使用wireshark对发送数据进行抓包分析
if (send(client_socket, crc1, 8, 0) < 0) {
printf("Failed to send data!\n");
break;
}
int ret = recv(client_socket, recv_data, BUFFER_SIZE, 0);
if (ret < 0) {
printf("Failed to receive data!\n");
break;
}
recv_data[ret]=0; // correctly ends received string
char yb[4],wd[4];
for(int i=0;i<4;i++){
//TODO
yb[i] = recv_data[4+i];
wd[i] = recv_data[8+i];
}
float mic = hexToDec(yb)/100.0;
float strain_temp = hexToDec(wd)/100.0;

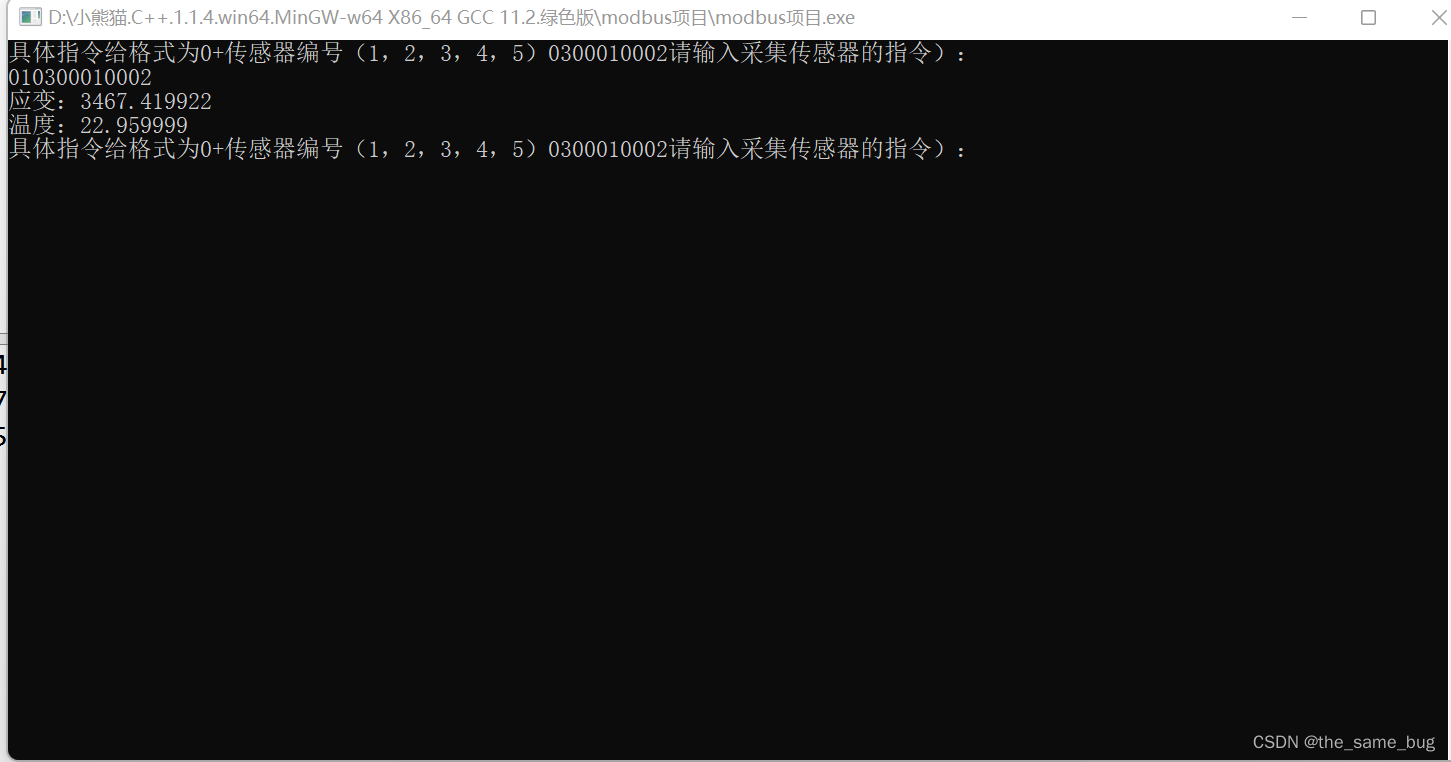

printf("应变:%f\r\n",mic);
printf("温度:%f\r\n",strain_temp);
// printf("Receive data from server: \"%x\"\n",recv_data);
if (strcmp(data,kExitFlag)==0) {
printf("Exit!\n");
break;
}

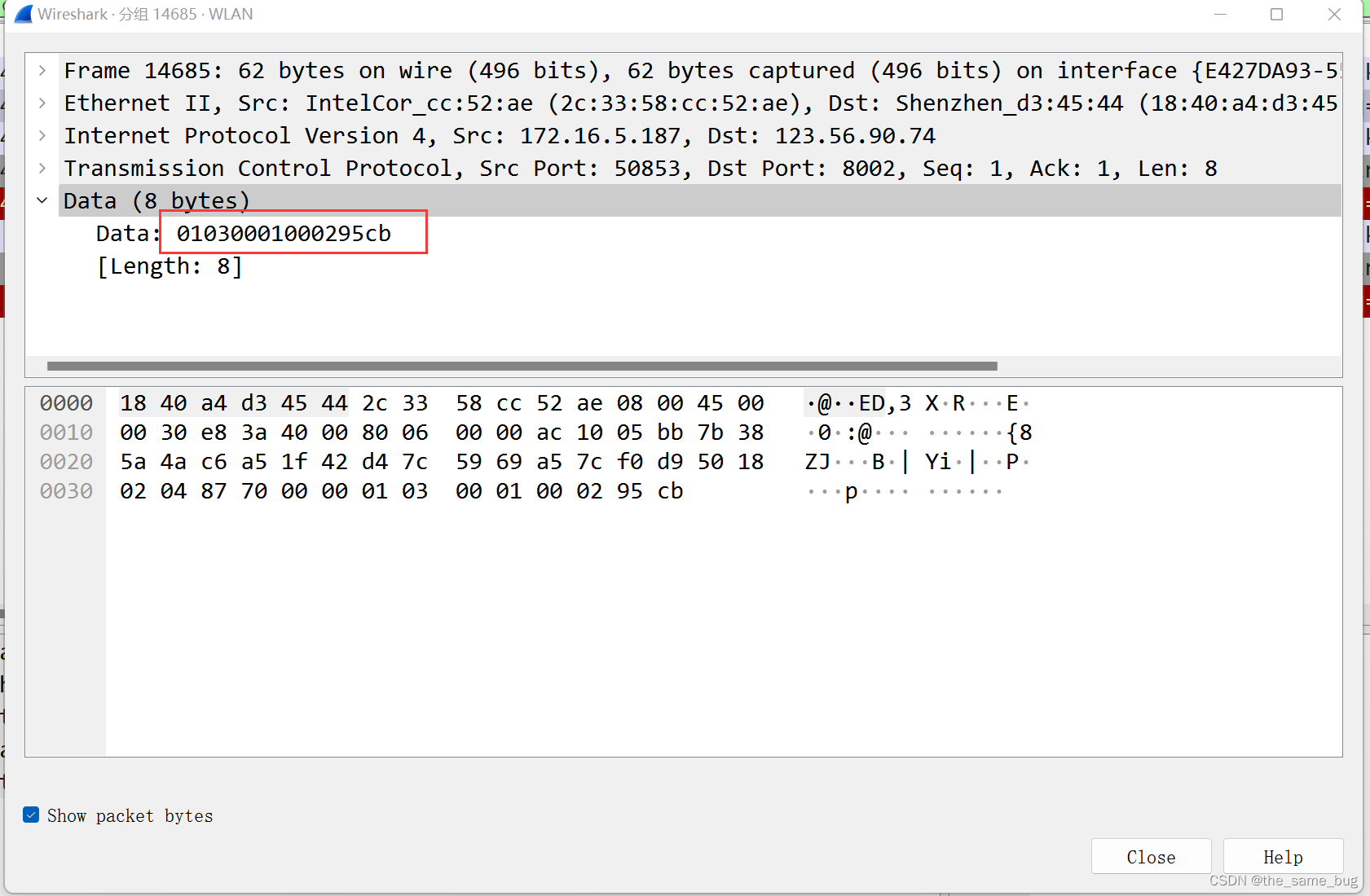

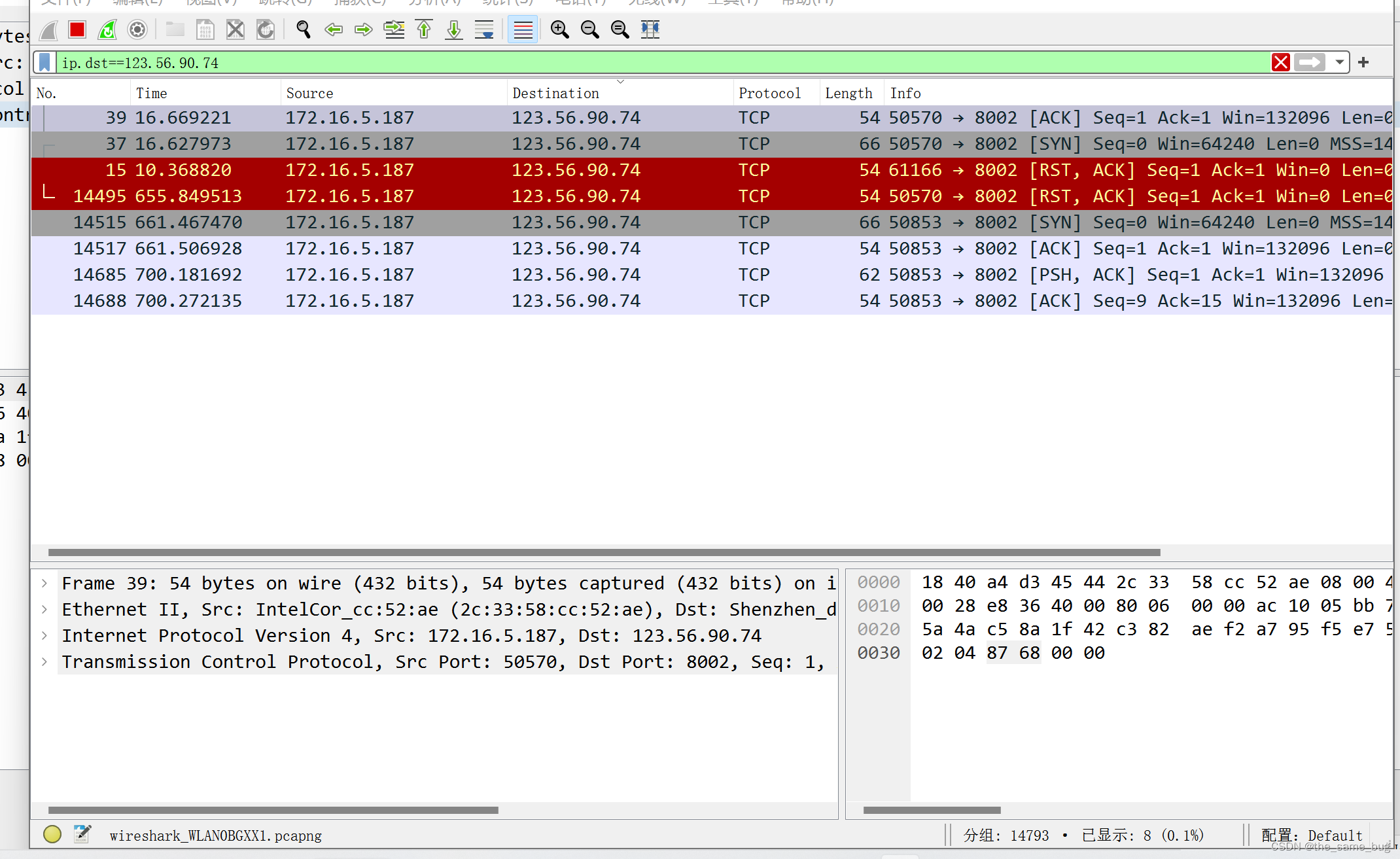

添加过滤信息(ip.dst ==123.56.90.74 and ip.src == 192.168.1.115) or (ip.dst ==192.168.1.115 and ip.src == 123.56.90.74) 只显示服务器发送回来的包以及发送过去的包
可以看到请求数据和接收数据方式都为TCP,下面标注了每一步的意义
