stm32 f103 c8t6 验证内部flash掉电保存功能，用keil5 debug时发现运行到擦除函数时 程序会卡死，发现是时钟配置影响

已于 2024-05-05 17:06:47 修改
阅读量137 收藏
点赞数 2
文章标签： stm32 嵌入式硬件 单片机
于 2024-04-29 22:12:42 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/threcheng/article/details/138327278
版权

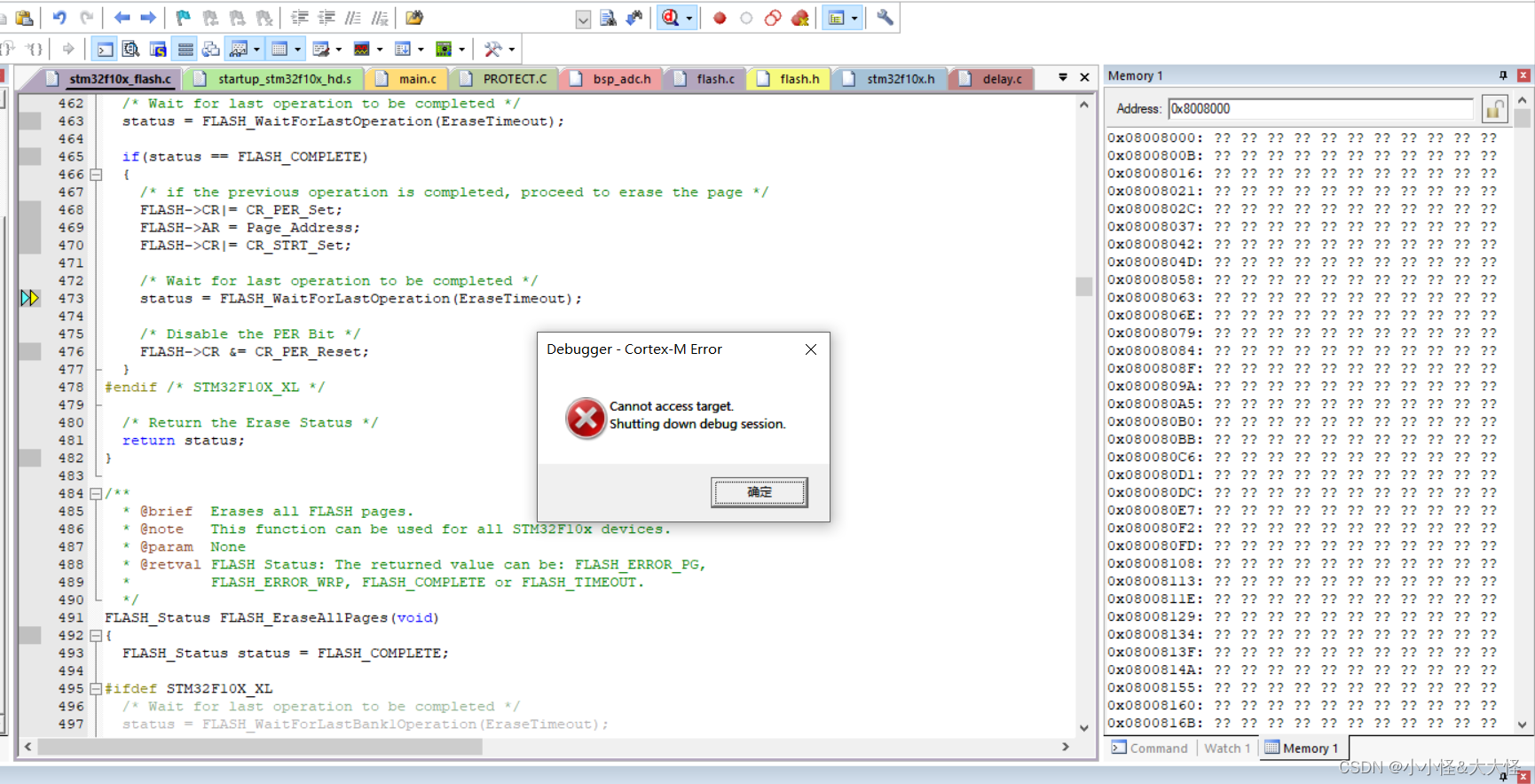

 只要跑进这句 status = FLASH_WaitForLastOperation(EraseTimeout);，直接崩掉debug

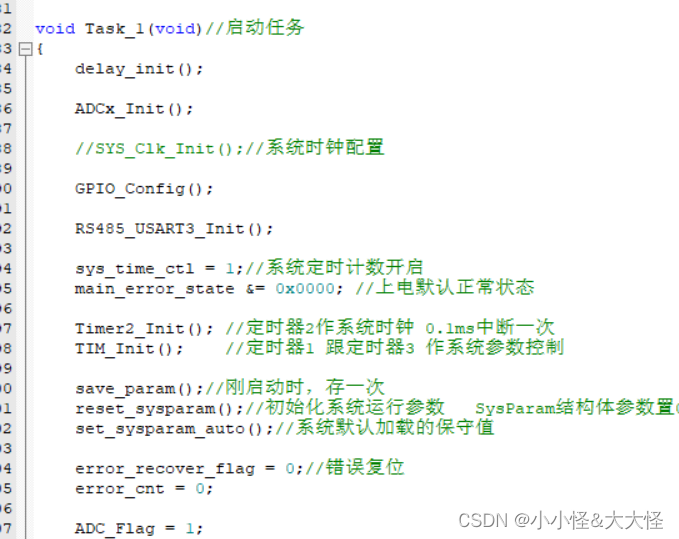

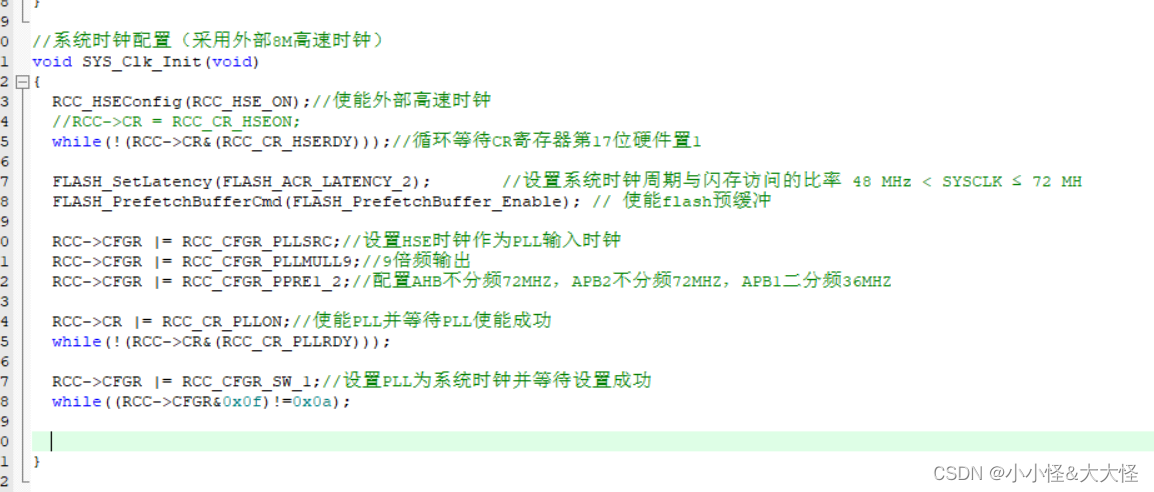

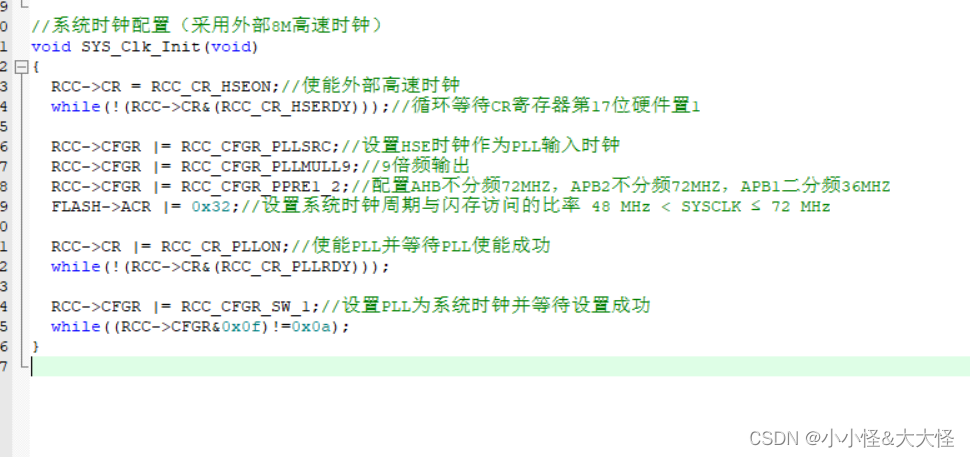

经过一天的排查，刚开始怀疑是初始化中断影响的flash操作，我把中断初始化给注释掉，发现还存在该现象，于是我把系统时钟配置给注释掉，就恢复了，再经过排查，发现默认是用内部的时钟HSI 8M去操作flash，而我定义的是使用外部高速时钟 9倍频72M去跑，如此造成flash等待周期数要和系统时钟频率不对应，把等待时间修改即可
