电力载波通信G3PLC标准物理层数据帧结构（二）前导码和帧头

物理层参数表

FFT点数	N=256
重叠样本数	NO = 8
循环前缀样本个数	NCP=30
FCH 符号数	NFCH=13
采样频率	Fs =0.4 MHz
前导码符号数	Npre = 9.5

数据帧结构

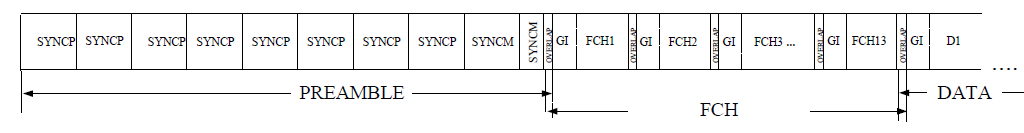

PHY 支持两种类型的帧。OFDM PHY 的典型数据框架如下图 所示。每一帧从前导码开始，除了用于 AGC 自适应外，还用于同步和检测。SYNCP 是上面符号函数中被+1 乘以的符号，SYNCM 是被-1乘以的符号。前导由 8个 SYNCP 和 1半 SYNCM 组成，相邻符号之间没有循环前缀。第一符号包括在前导点上的凸起余弦成形。后半符号还包括尾点上的凸起余弦整形。序言之后是13个数据符号分配给帧控制报头(FCH)。FCH具有解调数据帧所需的重要控制信息。接下来传输数据符号。在图中，' GI '代表保护间隔，它是包含循环前缀的间隔。

。

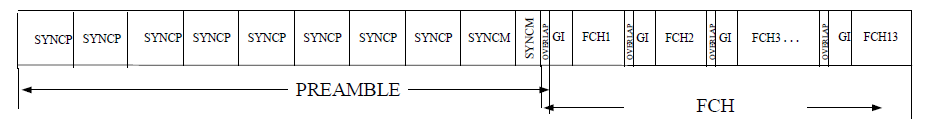

PHY还支持ACK/NACK帧，ACK/NACK帧仅由preamble和FCH组成。ACK框架的框架结构如图4所示。第5.5节解释的FCH中的位字段将执行ACK/NACK信令。

前导码

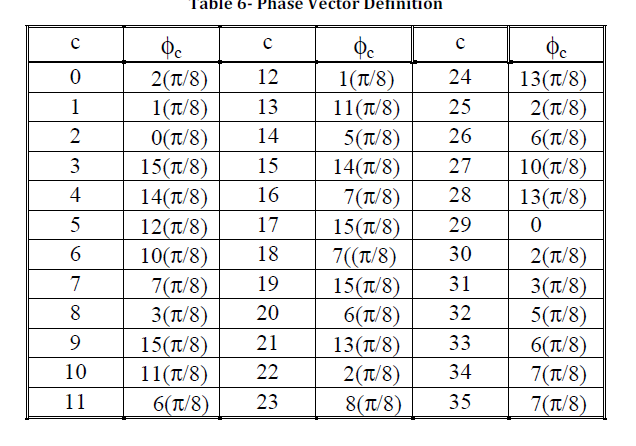

前导码由8个相同的P符号和1½个相同的M符号组成。每一个P和M符号为256个采样点，并预先存储在发射机中，并在数据符号之前传输。P符号用于AGC自适应，符号同步，信道估计和初始相位参考估计。M符号与P符号相同，除了所有载流子都是的相移。在接收端，符号P和符号M波形用于帧同步。P符号由36相同等间距载流子生成，每个载流子的相位由c给出，如表所示。一种方法产生这个信号是从频域开始，用36个复载波初始阶段c。图9显示了36个子载波如何映射到IFFT输入，其中第一个调制子载波为子载波23和最后一个调制子载波是副载波58。

帧头

紧跟在前导码之后的四个数据符号为帧控制报头(FCH)。FCH是在每个数据帧的开头传输的数据结构，包含有关当前帧的信息。它有关于帧的类型、帧的色调映射索引、帧的长度等信息。FCH数据采用CRC5保护。下表定义了FCH的结构。FCH应使用默认的调制MAP(所有允许的子载波)。

Field	Byte	Bit 位置	Bit数	定义
PDC	0	7-0	8	相位检测计数器
MOD	1	7-6	2	调制类型: 0 -ROBO; 1 -DBPSK 2 - DQPSK
FL	1	5-0	6	以PHY符号表示的PHY帧长度
TM[0:7]	2	7-0	8	TM[0:7] – 载波映射
TM[8]	3	7	1	TM[8] – 载波映射
DT	3	6-4	3	分隔符类型: 000:开始帧没有响应预期; 001:帧开始与响应预期; 010:正面确认(ACK) 011:否定确认(NACK) 100 - 111:保留
FCCS	3	3-0	4	帧控制检查序列(CRC5)
	4	7	1
ConvZeros	4	6-1	6	卷积编码器的6个零

帧长位字段给出了帧中符号的数量，根据公式:符号数量= FL*4
