代码生成流程图，流程图可使用Visio，diagram.net编辑，完整解决方案

一句话背景：当前ASPICE要求详设中需要包含函数流程图，当前需要代码直接生成流程图的降成本方式。

需求：

1.能识别C/C++,Java,C#语言，形成流程图

2.流程图能够形成通用格式

3.格式能够导入流程图编辑工具中二次编辑，导出各种图片及通用矢量图格式

调研：

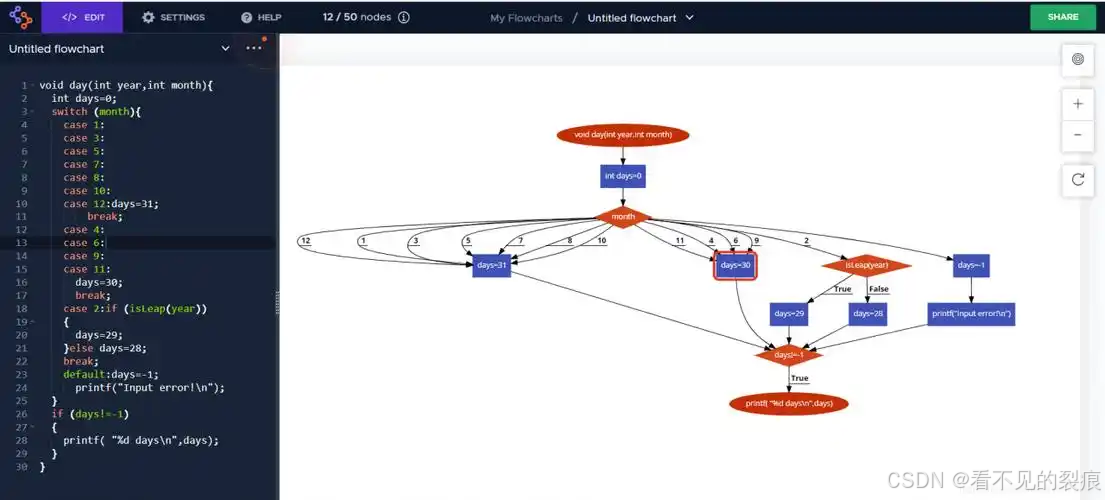

一、EasyStructure：

优点：小巧，工具就3MB，对于不复杂的函数呈现良好，可以直接导入word之中。

缺点：复杂度高的函数排版就错乱，另外呈现图无法拆解为单独模型，无法二次编辑

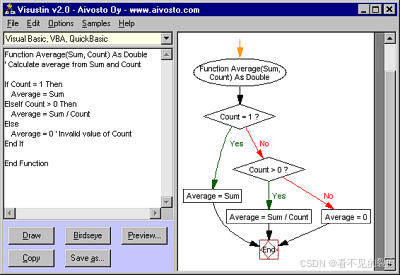

二、Visustin：

优点：排版良好，对于圈复杂度高的函数也能完美呈现

缺点：收费，价高高昂 249 or 499 dollar。并且试用版不仅限制次数，而且还限制功能

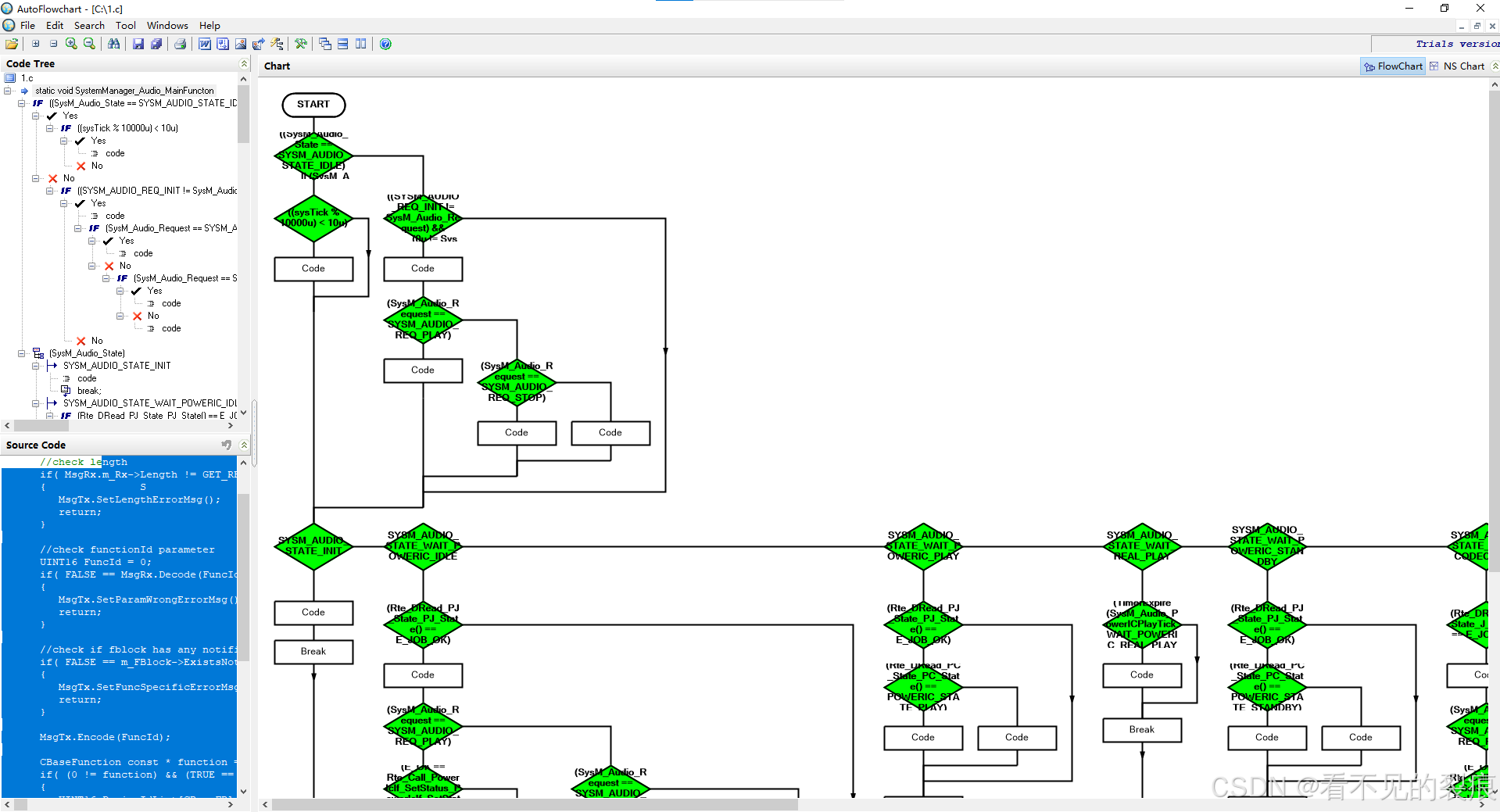

三、AutoflowChart：

优点：高复杂度函数任然能显示正确，对嵌入式软件判断逻辑多的比较适合

最终解决方案：

通过AutoflowChart工具导入指定函数级的代码。形成该函数的流程图，该工具支持导出微软Visio格式的文件，以及svg矢量格式。前者需要Visio，由于现在该工具已经拆出office家族了，单独售卖，不预装。所以选择导出svg矢量格式。根据单独个svg2drawio.py工具转换成diagram.net开源工具可以使用的格式drawio格式。

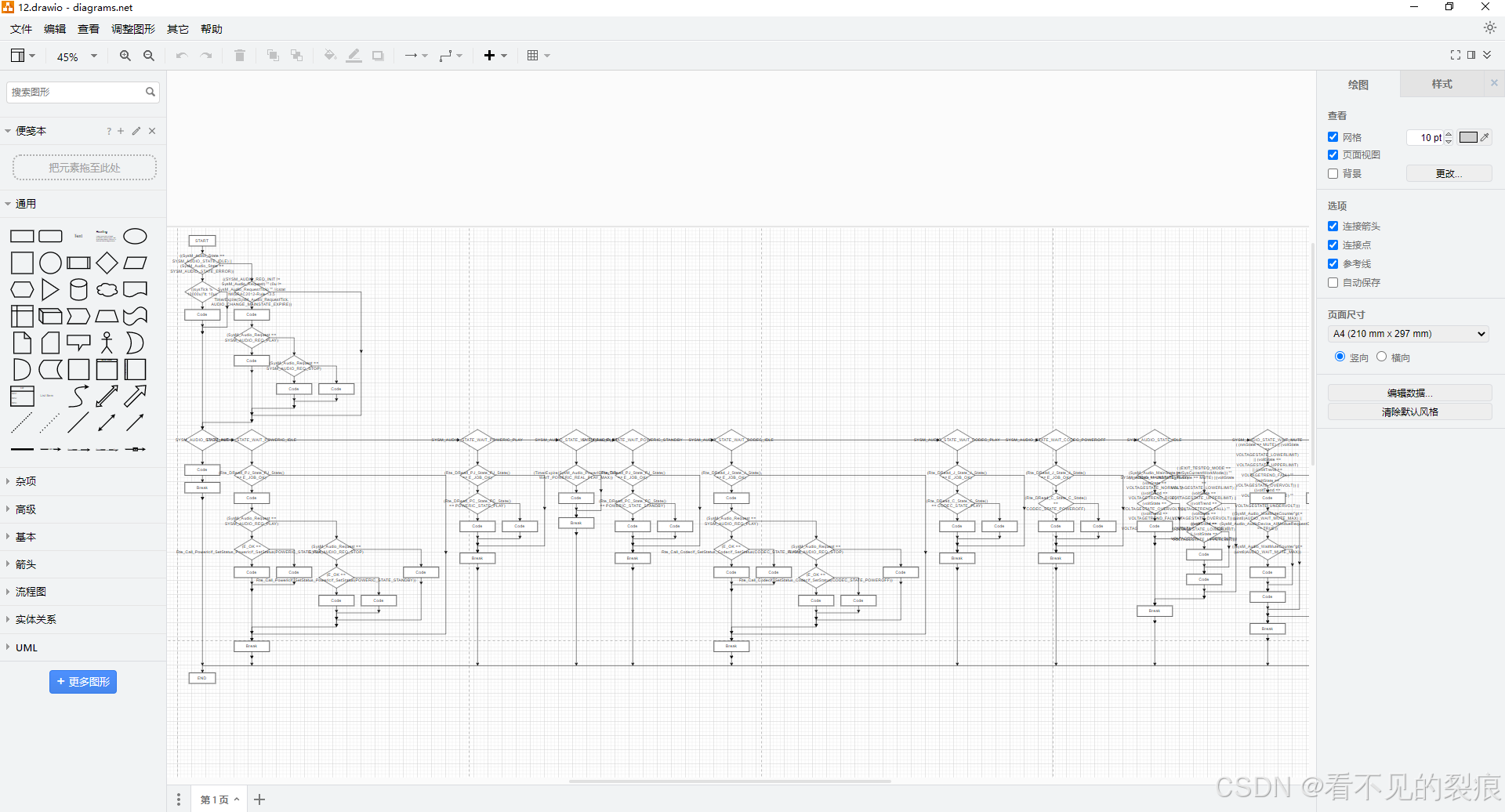

diagram.net编辑的转换后的svg如下图：

后续请按顺序参考子章程：

1.AutoflowChart高版本免费获取，文章末尾

2.免费diagram.net下载draw.io工具

3.svg转换成drawio文件方法
