电工基础一:接触器

基础知识

三相电：三根火线，一根零线。三根线之间电压都是380v。
单相电：一根火线，一根零线（负极），电压为220V。

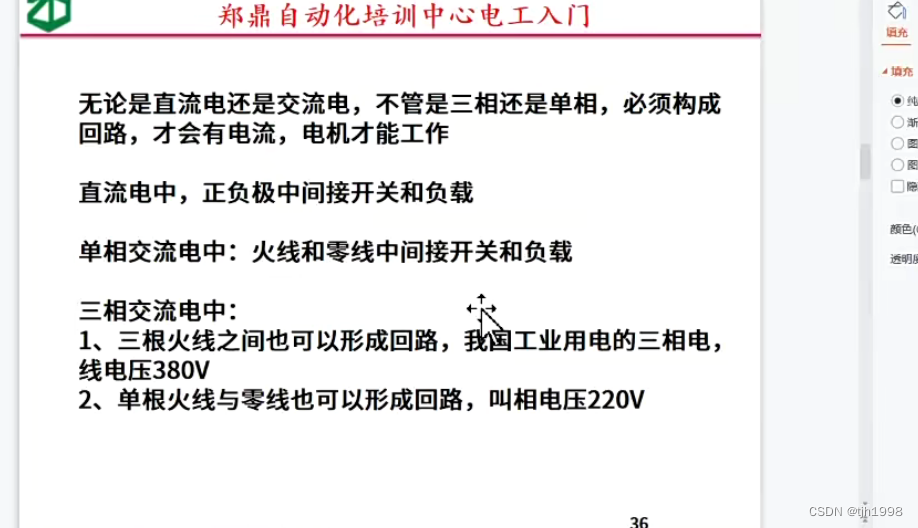

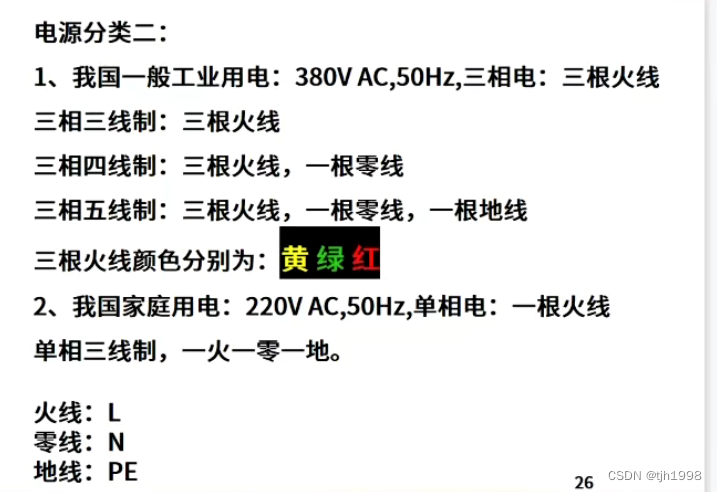

电源分类：

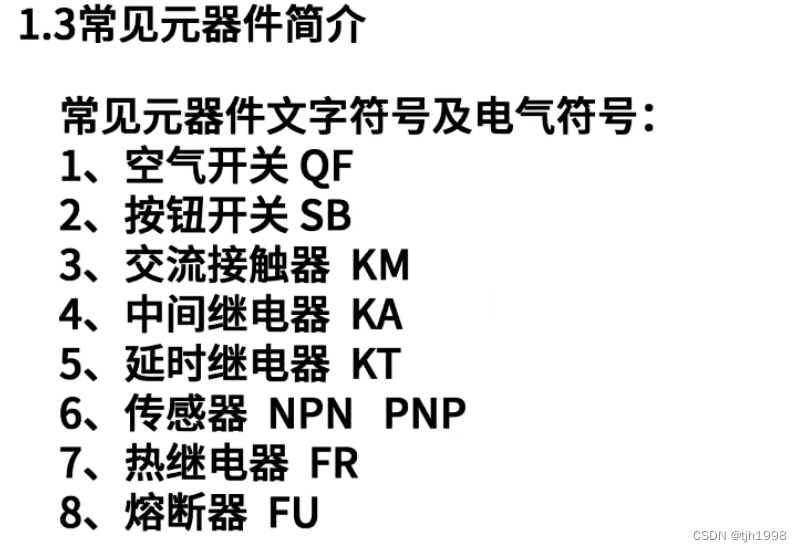

常见元器件介绍：

目的：
想让电机带动风扇转起来，要如何操作？
通电的线圈会产生磁场，磁场使电机通电线圈受力转动，转轴连带扇叶转动，由电能转化为机械能。
（1）三相电源
（2）电机
（3）开关
（4）导线
（5）交流接触器
空气开关：平常家里用到的闸刀开关，控制家里的总电，开关推上去通电，推下来断电。

交流接触器

接触器（KM)，它是一种分开关。
包括线圈(km)，主触点(常开触点）辅助触点（常开辅助触点，常闭触点）

工作原理

当线圈通交流电(220V)时，常开吸合，常闭断开。
当线圈失电，常开常闭复位，常开恢复为常开，常闭恢复为常闭。
线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
接触器为一种电气组件，接触器的主要功能是在电路中连接或中断电流的通路（开关）
常开（normal open)
常闭(normal close)

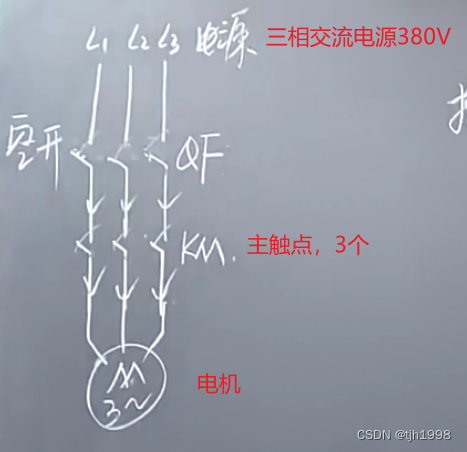

如图所示:三相380V的电源为L1,L2,L3；空气开关OF为总开关，当它闭合时，电流能够流过。下面的交流接触器KM作为分开关，控制电风扇电机是否有电流通过。KM的主触点为常开触点。

辅助电路（二次回路、控制回路）：
当线圈通电时，常开触点闭合；常闭触点断开。
那么我们需要给线圈通电，给220V的交流电源即可。

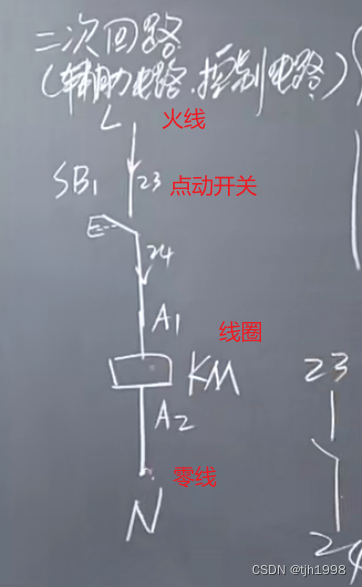

如下图所示：

给线圈供电，需要点动开关（SB），是一个常开触点。电流从火线流入，点动开关控制电流的通断，流入到接触器的线圈内，最后从零线流出。
当线圈通电之后，就会产生电磁效应，使得弹簧吸入，此时常开开关就会吸合，三相电通过接触器流入到电动机中。

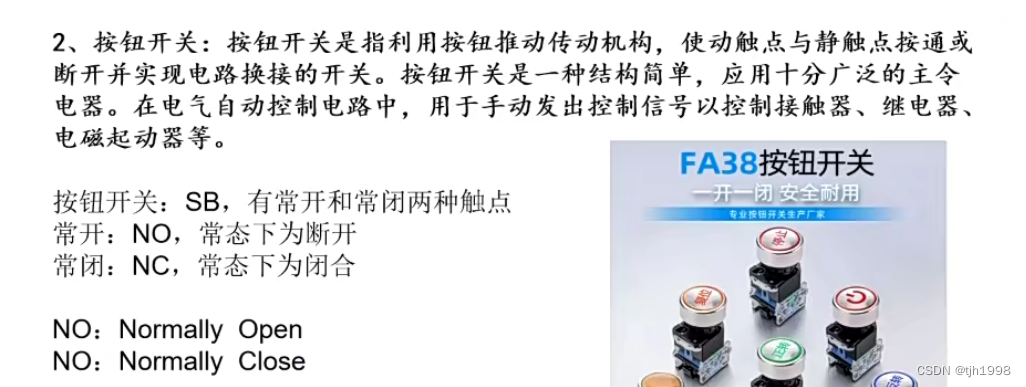

按钮开关

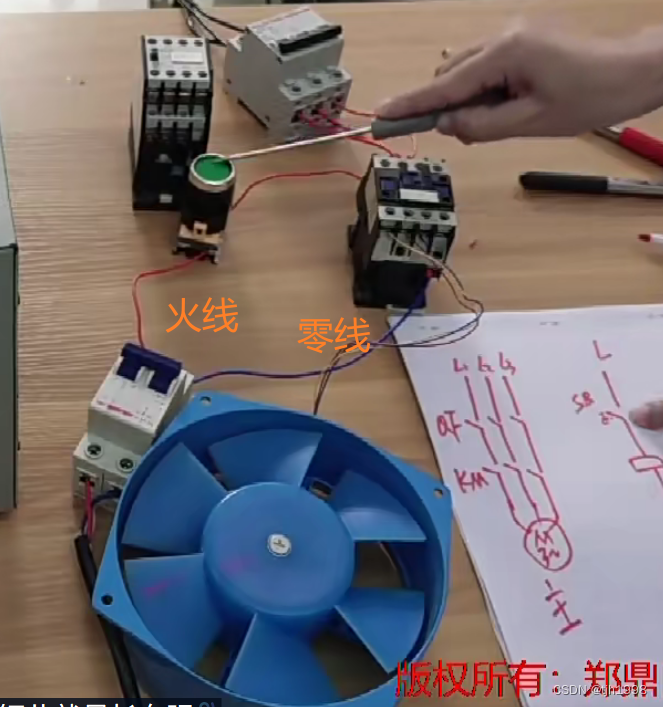

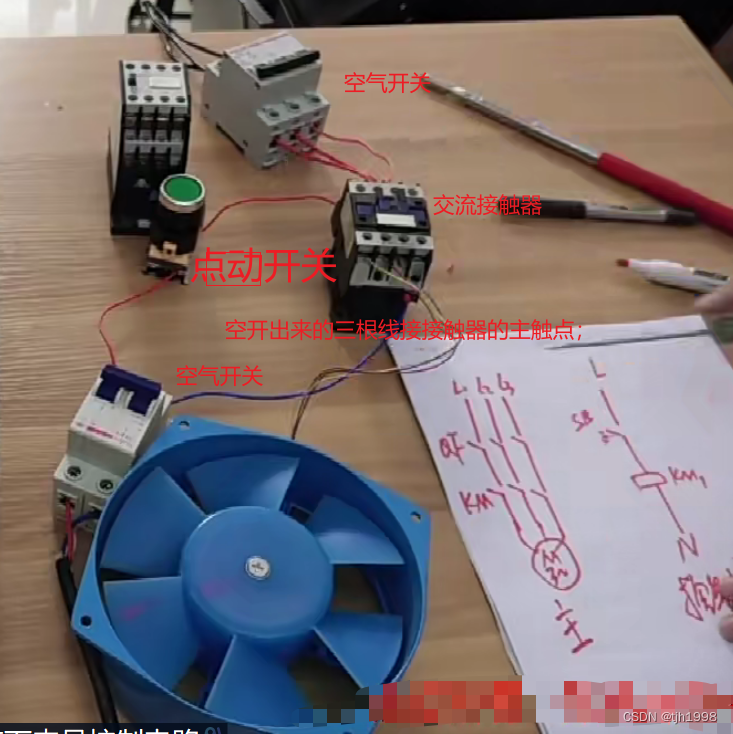

实物

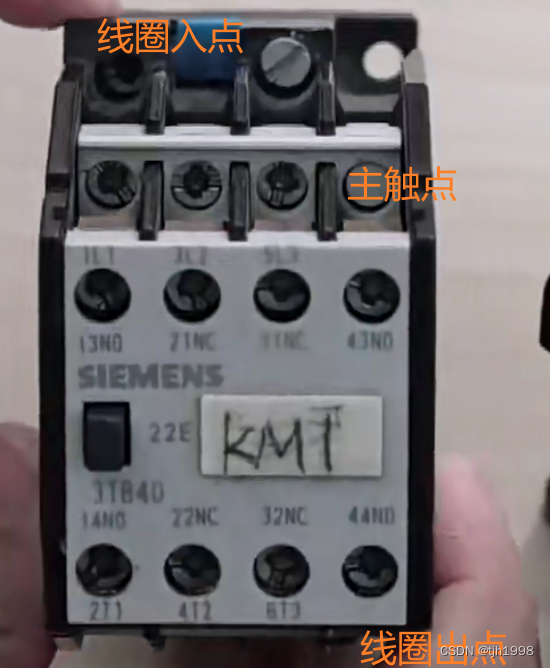

交流接触器

上面的L1,L2,L3接的是空气开关；带L的是要接电源；下面的T1,T2,T3接的是电动机。电流从上面流入下面流出，举例说明（）。旁边的43,44是辅助触点，接的是单相220V的电源，
NO:常开，NC：常闭
