HCIA-Access V2.5_6_2_GPON协议分析

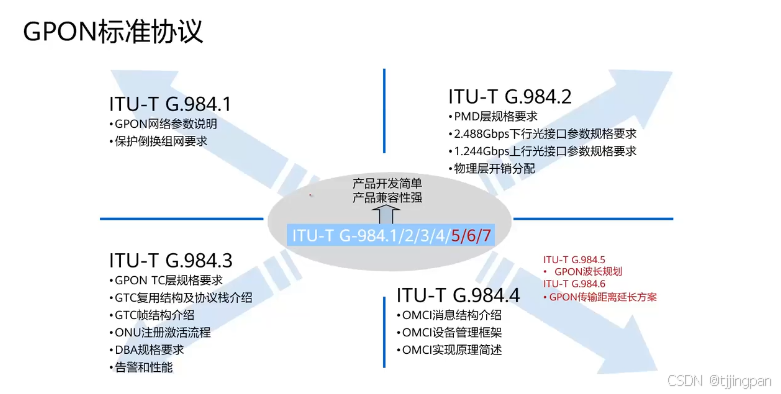

 对于GPON协议而言，它是由ITU-T定义的G.984系统标准，包括1，2，3，4等等。其中G.984.1主要定义了GPON系统总体架构，定义了最大传输距离，最大差分距离，最大分离器比，当然还定义了GPON保护组网方式主要包括的就是Type B和Type C的保护。

而G.984.2主要定义就是物理层的一些规范，还有上下行的速率以及光接口参数，主要就是包括发光功率和接收功率的范围等等。

而G.984.3它主要定义了GPON的帧格式，也就是GTC帧的格式，还定义了ONU的注册流程，DBA的规格等等，本小节就是重点介绍G.984.3中提到的帧格式。

而G.984.4主要定义了OMCI消息格式，对OMCI提出了要求，目的就是为了实现多厂家的OLT和ONU设备的互通。有了OMCI可可以实现ONU的零配置，像A类终端所有的配置都可以直接在OLT上进行配置，而ONU无需做任何配置，只要在OLT配置完了之后，它会自动下发到ONU。

而.5和.6主要定义了波长的一些规范以及传输距离延长等方案。

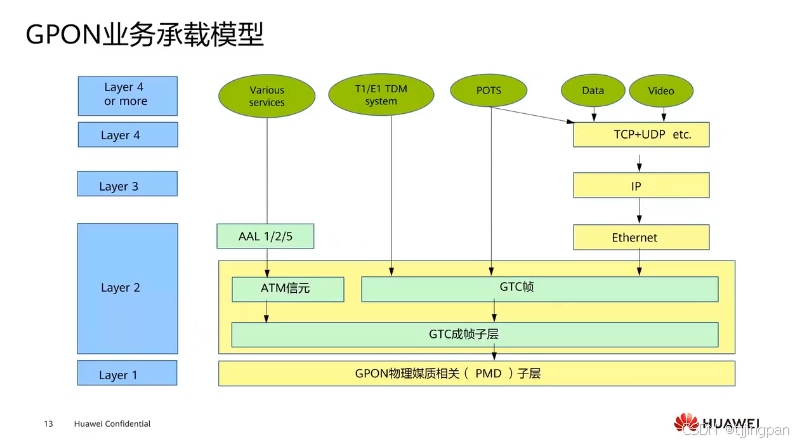

GPON业务承载模型

 不管是GPON还是EPON,它主要做二层封装，它是一个二层协议.对于GPON帧它可以封装ATM信元，也可以封装GEM帧，两种格式的净荷。通常GPON系统主要采用GEM帧的方式进行封装，那么对于GEM帧来说，它又可以封装两种业务，一种就是TDM业务，一种就是这种以太网业务。

通常用户发出报文到达ONU之后，ONU就会把这些业务封装成GEM帧，然后再封装T-CONT的头部，最后封装成GTC帧之后从物理链路上传出去，所以GTC帧才是真正在GPON链路上传送的帧格式，这是上行方向。

而下行方向它是没有T-CONT这个概念的。所有的业务到达OLT之后，OLT是直接把这些业务封装成GEM帧，多个GEM帧再整合一个帧，添加GTC头部，在接口上进行广播，所有的ONU都能收到一模一样的数据，最后再根据GEM Port ID去识别是不是自己的数据，如果是才会还原出原始以太网信号发给用户。

所以可以看到，不管是GPON还是EPON,它都是二层帧结构，对于GPON,它都是封装成GEM帧的格式，什么是GEM帧，什么是刚才说的T-CONT呢?

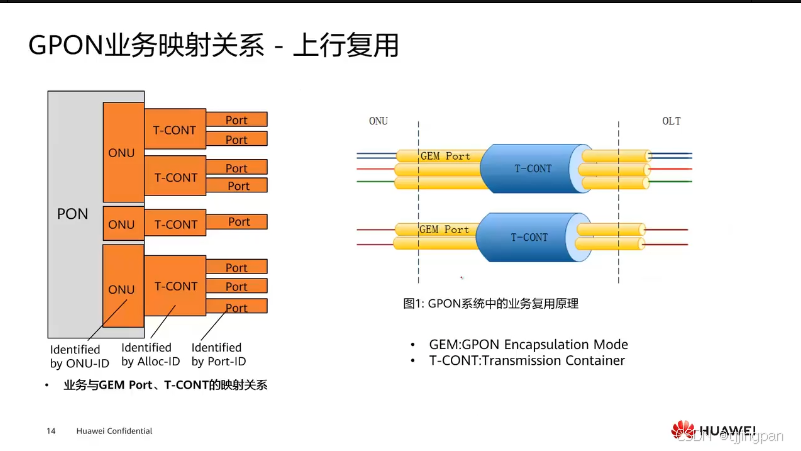

GPON业务映射关系-上行复用

对于GEM帧而言，GEM（G-PON Encapsulation Mode）帧它是GPON业务封装的最小单元，所有的TDM业务（Time Division Multiplexing，时分复用业务）以及以太网业务都要封装成GEM帧的格式，通常一种业务封装到一个GEM帧中，不同的业务用不同的GEM Port ID进行标识。

比如说一个ONU下面它有高速上网业务，还有VoIP业务，还有IPTV业务，那么通常我们会用不同的VLAN标识，比如上网业务就用VLAN10,语音业务就用VLAN172,IPTV业务就用VLAN200。这样一个带VLAN的以太网帧到达ONU的时候，ONU就会把这些以太网业务封装成GEM帧。那么通常不同的业务是封装到不同的GEM帧中，所以我们会针对不同的业务打上不同的GEM Port。比如说第一个业务就是GEM Port 1,而语音业务就用GEM Port 2,而IPTV业务就用GEM Port ID 3来承载。然后在上行方向除了要封装成GEM帧以外，还要封装T-CONT，T-CONT(Transmission Container)上行承载业务的载体，所有的GEM帧都需要映射到T-CONT中，通常在使用的时候也是将不同的GEM帧放入到不同的T-CONT,所在这边可以看到，我们最后再把这些不同的GEM帧放到不同的T-CONT中，比如这边就放到T-CONT1里面，而这边放到T-CONT2中，而第三个业务就放到T-CONT3中，它的目的主是为了最后去绑定DBA（Dynamic Bandwidth Allocation）,绑定不同的DBA提供不同的服务，所以可以看到最后又把不同的T-CONT绑定不同的DBA,可以这边绑定DBA1，这边绑定的是DBA2,这边又绑定的是DBA3,那么这个主是业务的映射关系。所以可以看到不同的业务是放到不同的GEM帧中，不同的GEM帧再放到不同的T-CONT中，不同的T-CONT再绑定不同的DBA.

当然如果我们把所有的业务都放入到GEM1里面，可不可以呢，也是可以的，但是这样的话，你绑定的DBA都是同一个，那这样的话得到的服务都是一样的，这个不是GPON的优势。

另外有几个ID是需要注意一下的，第一个是Port ID,Port ID通常用于标识GEM Port,第二个就是Alloc-ID,Alloc-ID用于标识T-CONT,最后一个是ONU-ID，用来标识ONU,这三个参数在同一个PON口是不能够重复的，这上是上行方向。上行业务是要绑定T-CONT。

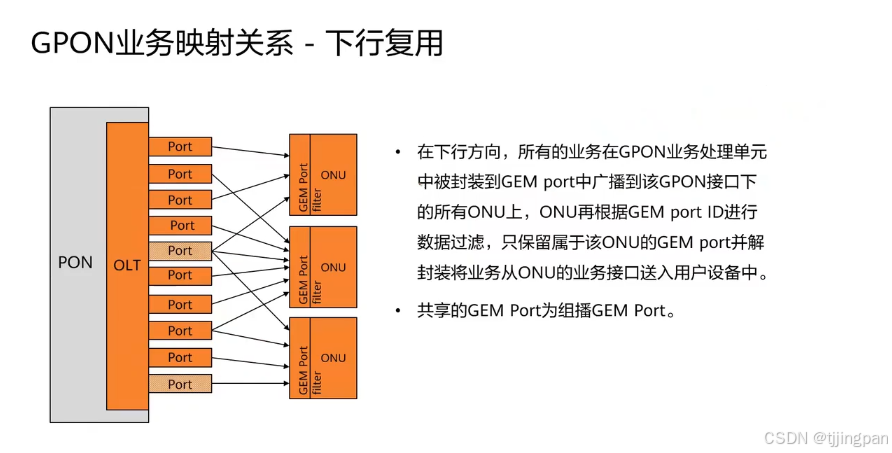

GPON业务映射关系-下行复用

而在下行方向 ， 所有的业务直接封装到GEM Port中，然后多个GEM帧再打包成GTC帧，在PON口下广播，广播到所有的ONU，ONU收到之后，再根据GEM Port ID进行过滤，只接收属于自己的业务，然后发给底端的用户，所以我们可以猜测一下，GPON它的上下行帧结构其实是不一样的。

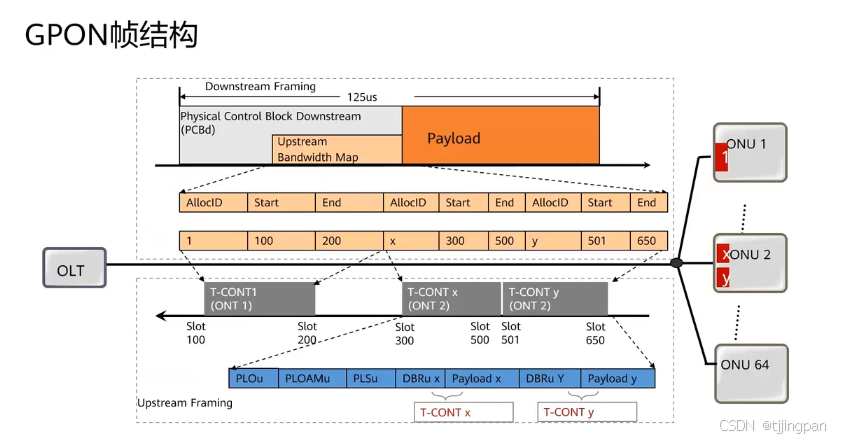

GPON帧结构

下行帧它的长度是125us,它主要包含两个部分，一个PCBd物理控制头部，还有Payload净荷，Payload里面就可以放置些GEM帧，比如说我这边放置GEM1,GEM2,GEM3,那么这些业务都是封装到Payload里面，然后PCBd里面有一个比较重要的字段，也就是Upstream Bandwith Map字段，那么这个字段它的用处就是给ONU分配时隙，如图它给Alloc-Id为1的分配的时隙是100~200us,而给Alloc-ID为x分配的时隙是300~500us,而Alooc-ID为y分配的时隙是501~650us,其中ID为1的是ONU1的业务，而X和Y是ONU2的业务，这样广播发出去之后，所有的ONU就能够知道自己应该在哪个时间段发送数据了。

而上行方向肯定是以ONU为单元来发送数据的，比如这边有一个ONU1的数据，还有一个ONU2的数据，ONU2它分别有两个业务，一个是X,一个是Y,那么这个就是ONU2的上行帧结构，它包含了GTC的头部，包含了PLOu,PLOAMu还有PLsu头部主要去用于标识到底是哪一个ONU的数据以及作功率控制等功能。而真正要传的数据就是T-CONT x和T-CONT y，其中里面有一个DBRu域，它的作用就是为了上报T-CONT状态，并且申请下一次带宽的需求，告诉OLT我下一次还有多少数据需要传送。而Payload里面它就可以放置DBA状态信息或者GEM帧。所以看上行方向，那么不同的业务封装成GEM帧之后是要封装不同的T-CONT头部，然后作为了一整体，再加上GTC头部，传到OLT,这个就是GPON上下行的帧结构，上行是有T-CONT,而下行是没有T-CONT，那么业务我们说都要封装到GEM帧中，寻到具体又是如何封装的呢。

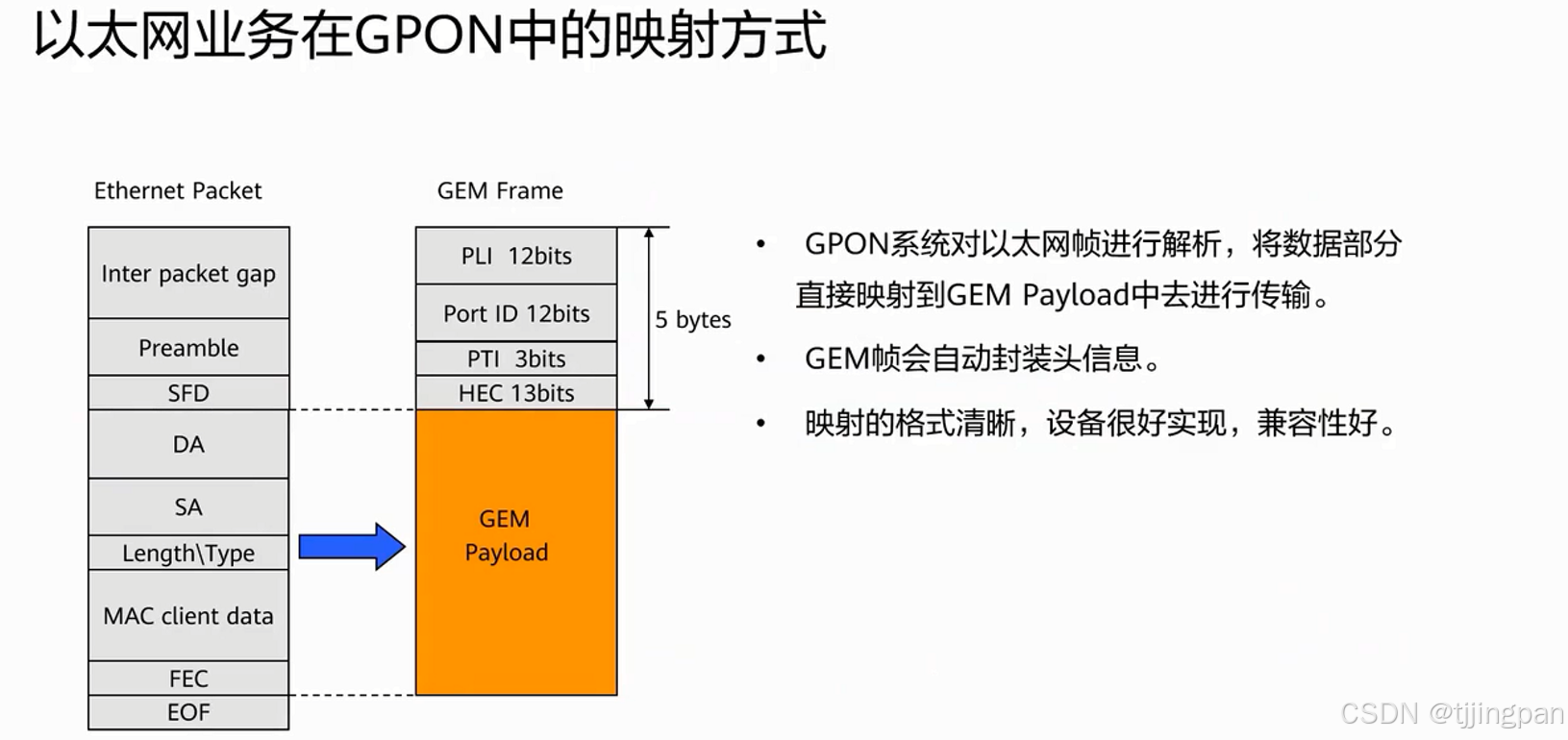

以太网业务在GPON中的映射方式

 在GPON网络中可以封装两种格式的业务，一种是以太网业务，一种是 TDM业务，对以太网业务而言，它包括帧间隙，前导码，目的MAC，源MAC，类型等等字段，其中帧间隙是每个帧都会有的，它代表着等待，即每发完一个数据帧都要等待一段时间才能发送第二帧，以便让接收方对收到的数据做必要的处理，而前导码主要用于标识数据帧的开始，这些都不是真正有效的数据。所以太网在映射到GEM帧的时候，只是将DA到FEC这一段真正有效的数据映射到 GEM帧中，所以它是把这一部分作为净荷，然后再添加GEM帧的头部，对于GEM帧头部来说，它的长度固定的是5个字节，包括PLI（Payload Length Indicator）,净荷长度指示Payload大小，第二个比较重要的就是Port ID,标识不同ONU的上不同业务，在PON口下必须是唯一的。PTI净荷类型，标识所传送数据的状态以及类型。而最后就是HEC,提供向前纠错编码功能，主要用于保障传输质量。

目前不管是上网业务，还是语音业务，还是IPTV,通过ONU的FE口，GE口，POTS等接口上来了之后，都是以太网网帧格式存在，都是按照这种方式进行映射。

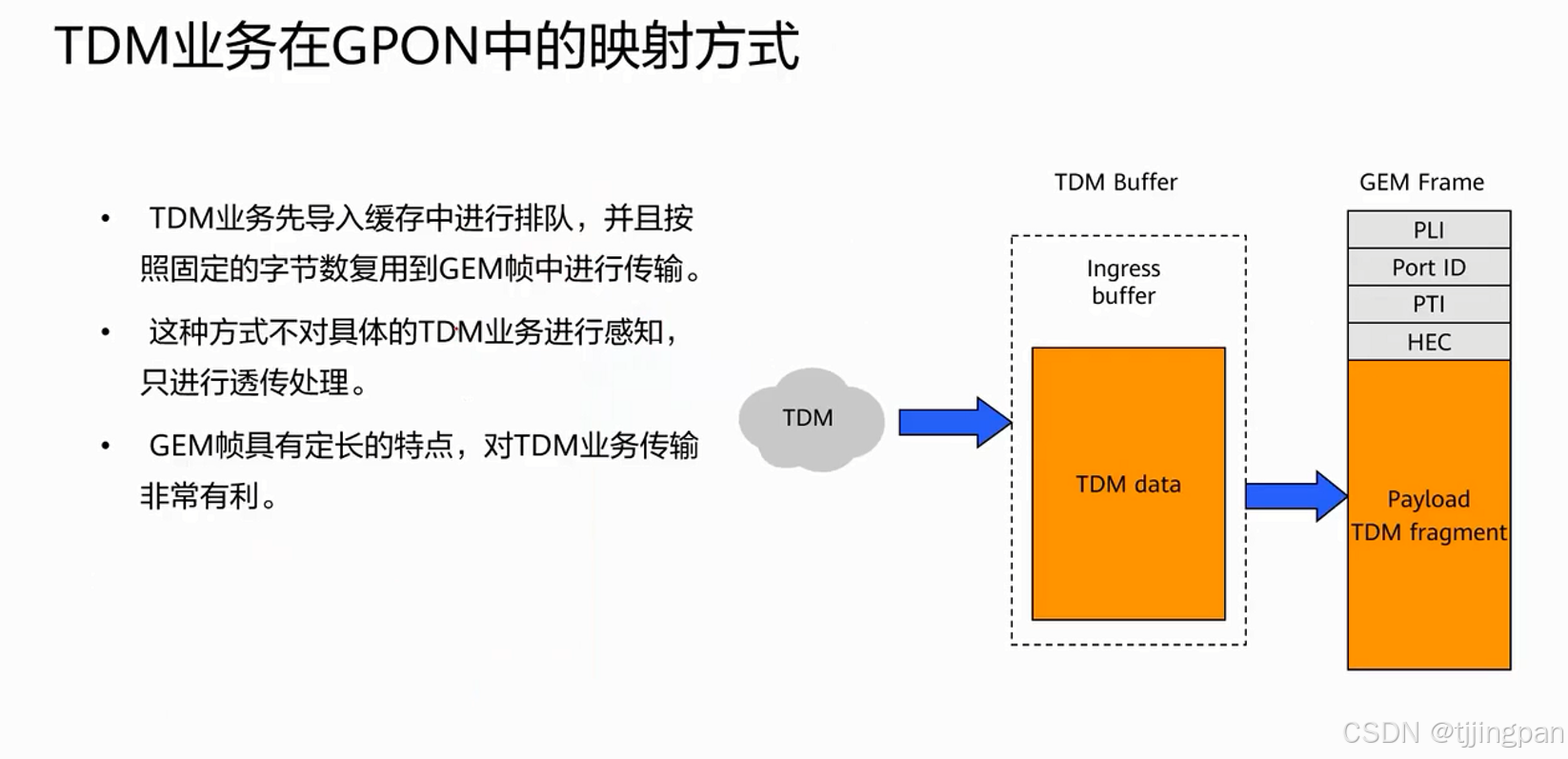

TDM业务在GPON中的映射方式

但是ONU除了以太网口之外，还有这种E1接口，两兆接口，这种接口，它的业务类型就是TDM业务，这种TDM业务上来之后，PON网络是不做任何感知的，直接透传。也就是说对于 TDM业务，从ONU上来之后，这是直接给它封装GEM帧的头部，传给OLT,OLT在往上传的时候再剥离掉GEM帧头部，还原出原始信号，传给上层网络。
