WDM_OTN_基础知识_什么是波分

WDM波分利用，简称波分，英文为（Wavelength Division Multiplexing）本节课我们将重点学习WDM的基本原理，WDM的价值，WDM中的几个基本概念，如DWDM和CWDM,灰光和采光，C波段和L波段，希望通过本节课的学习，大家可以深入的理解WDM的基本原理和几个相关的概念。

WDM技术实现的基本原理

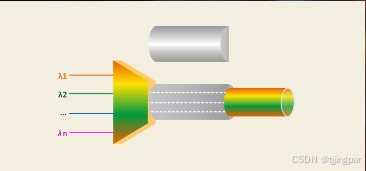

光不仅可以带来光明，还可以用来传播信息，中国人几千年前，就利用光实现了信息的快速传播。光在空气中的传播的速度为秒30万公里，在光纤中，也可以实现每秒20万公里传播，是实现信息快速传播的最佳载体，光携带信息的原理与收音机的原理非常相似，可以实现数据，语音，视频等信息的快速传播，而WDM技术，可以几十倍的提高传播的速度，那么WDM技术是怎么样做到的呢？让我们来看一个光学现象，当一束白光经过棱镜，可以分成7种颜色的光，而这7种颜色的光经过棱镜以后，又合成一路白光，同理我们可以知道，光是可以进一步细分的，其实即使是同一种颜色也可以分成更细小的成分，而我们用波长来描述这种细分后的光，让我位来看一个真实的WDM模型，光纤这种光就是由多个波长构成的，每一个波长，都可以独立的携带不同的信息，从而实现比一路光传播更多的信息量，如果一个波分包含80个波长，那么其传播的信息量就是单个波长的80倍，为了容易理解，

 我们可以用交通系统来类比WDM系统。一中信号光相当于一个单车道，WDM系统用一根光纤复用多个波长，从而实现多车道运行，这样在相同的车速下，WDM系统可以多运输几倍，甚至几十倍的货物。

WDM的价值

WDM的另外一个价值，就是实现低成本超长距离传输，还是以交通系统为例，普通的技术，通信技术，如SDH路由器交换机等，当车子跑了一段距离以后，比如说80公里或者100公里，需要换车才能接着跑，这样一路下来成本自然非常高，而WDM系统呢？可以每隔一段距离，可以同时给所有的车加油，最多可以让车连续跑几千公里，不用换车，节约大约的成本。

DWDM和CWDM

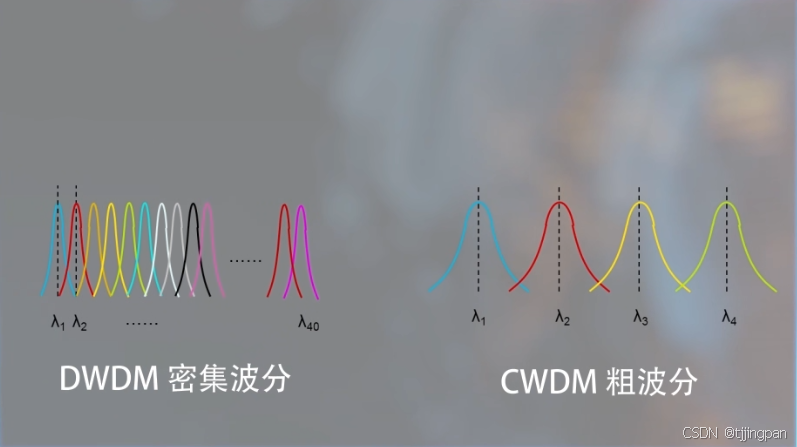

首先DWDM和CWDM，按照波长间隔的大小，我们可以将小分分成DWDM和CWDM,中文分别称之为密集波分和粗波分，DWDM系统中每个波长的间隔比较小，波长间隔可以是0.8纳米，0.4个纳米或者0.2个纳米，是非常小的，而CWDM,间隔是比较大的，一般为20个纳米，所以我们称这CWDM为粗波分，而DWDM为密集波分。

什么是灰光与彩光

灰光又叫白光，它包含很宽的波长范围，一般独占一根光纤中心小长为850纳米，1310纳米或者1550纳米，采光则是指的是一个特定波长的光，波长的范围是很窄的，可以和其他多个采光共用一根光纤，不管网我们之前说的DWDM还是CWDM,其中的波长我们都可以称之为采光。

C波段和L波段

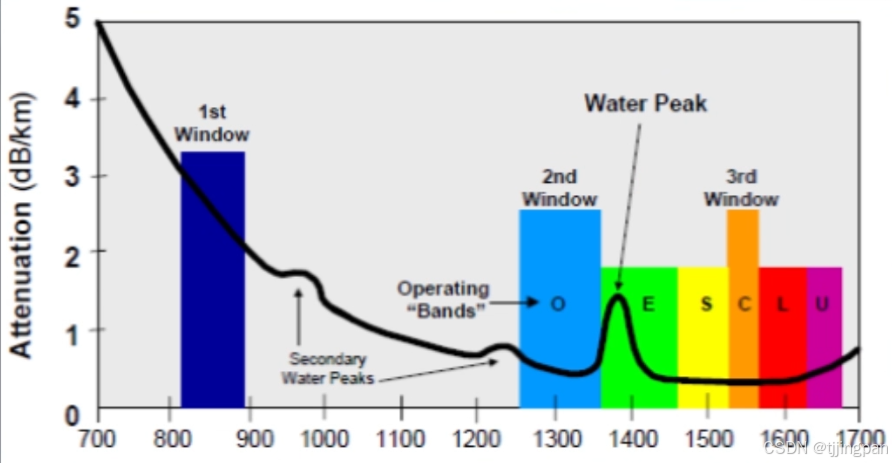

光在光纤中传播时会有损耗，不同波段在光纤中传播的损耗不同，其中有两个波段损耗最小，分别为C波段和L波段,其中C波段损耗最小，是目前WDM系统中，使用最为广泛的波段，C波段的波长范围为1530纳米到1565纳米，一般称之为常规波长，L波段呢，则从1565纳米到1625纳米，一般称之为长波长，
