详解Wi-Fi连接上网认证接入的原理和过程

引言

在正式看文章之前，我们需要了解的知识是：WiFi的STA和AP模式指什么？

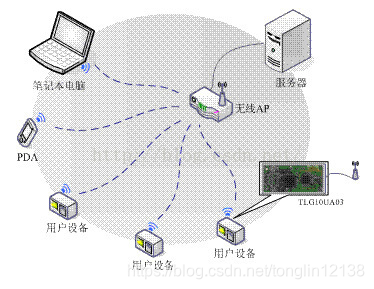

1.AP，也就是无线接入点，是一个无线网络的创建者，是网络的中心节点。一般家庭或办公室使用的无线路由器就一个AP。

2.STA站点，每一个连接到无线网络中的终端(如笔记本电脑、PDA及其它可以联网的用户设备)都可称为一个站点。

站点(STA，Station)在无线局域网(WLAN，WirelessLocalAreaNetworks)中一般为客户端，可以是装有无线网卡的计算机，也可以是有WiFi模块的智能手机，可以是移动的，也可以是固定的。在无线环境中STA接入的过程包括：认证STA有没有权限和接入点(AP，AccessPoint)建立链路；STA能不能接入WLAN；以及STA接入WLAN网络之后，认证STA能不能访问网络的权限。

在STA和AP建立链路的过程中，当STA通过信标(Beacon)帧或探测响应(Proberesponse)帧扫描到可接入的服务集标识符(SSID，ServiceSetIdentifier)后，会根据已接收到的Beacon帧或Proberesponse帧的信号强度指示(RSSI，ReceivedSignalStrengthIndication)来选择合适的SSID进行接入。

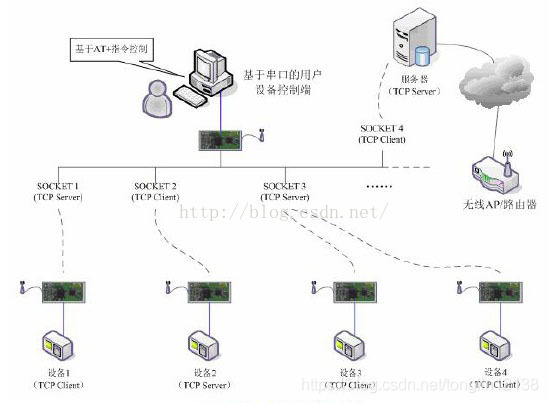

AP(Access Point):无线接入点，这个概念特别广，在这里，用大白话说，你可以把CC3200当做一个无线路由器，这个路由器的特点不能插入网线，没有接入Internet，只能等待其他设备的链接，并且智能接入一个设备。类似于点对点模式啦。

STA(Station)：任何一个接入无线AP的设备都可以称为一个站点。大白话说也就是平时接入路由器的设备

SSID(Service Set Identifier):SSID,每个无线AP都应该有一个标示用于用户识别，SSID就是这个用于用户识别的的名字，也就是我们经常说到的wifi名。

BSSID:每一个网络设备都有其用于识别的物理地址，这个东西呢就叫MAC地址，这个东西一般情况下出厂会有一个默认值，可更改，也有其固定的命名格式，也是设备识别的标识符。这个BSSID呢是针对设备说的，对于STA的设备来说，拿到AP接入点的MAC地址就是这个BSSID。

ESSID是一个比较抽象的概念，它实际上就和ssid相同（本质也是一串字符），只是能如果有好几个无线路由器都叫这个名字，那么我们就相当于把这个ssid扩大了，所以这几个无线路由器共同的这个名字就叫ESSID。（也就是如果在一台路由器上释放的wifi信号叫某个名字如“China_CMCC”，这个名字“China_CMCC”就称为SSID；如果在好几个路由器上都释放了这个wifi信号，那么大家都叫“China_CMCC”，这个时候大家都遵循的这个名字就是ESSID

举个例子，一家公司面积比较大，安装了若干台无线接入点（AP或者无线路由器），公司员工只需要知道一个SSID就可以在公司范围内任意地方接入无线网络。BSSID其实就是每个无线接入点的MAC地址。当员工在公司内部移动的时候，SSID是不变的。但BSSID随着你切换到不同的无线接入点，是在不停变化的。

用戏称来说，bssid就是具体的某个连锁店编号（001）或地址，ssid就是连锁店的名字或者照片，essid就是连锁店的总公司或者招牌or品牌。一般ssid和essid都是相同的。

RSSI:这个理解起来更简单，就是通过STA扫描到AP站点的信号强度。


Wi-Fi连接上网认证接入的原理和过程

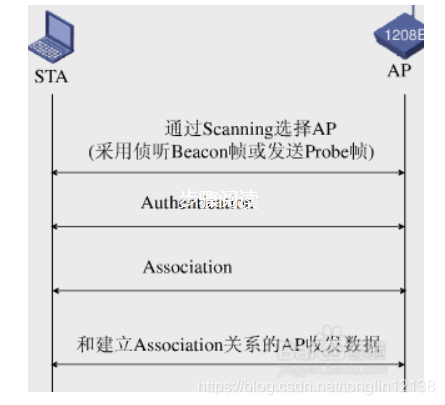

终端在连接Wi-Fi、通过无线接入点传输数据之前，要经过三个阶段：1）

(1) 扫描阶段（SCAN）；
(2）认证阶段 (Authentication）；
(3）关联（Association），
这三个阶段既有需要用户主动操作的动作，也有后台服务器自动完成的动作。

1、扫描

1. STA（终端，如手机等）使用Scanning来搜索AP（即无线接入点发射的SSID），当STA漫游时寻找连接一个新的AP，STA会在在每个可用的信道上进行搜索。搜索方式有Passive/Active两种。
2. Passive Scanning：STA通过侦听AP定期发送的Beacon帧来发现网络，该帧提供了AP及所在BSS相关信息：“我在这里”…该方式找到网络的时间较长，但STA节电；
3. Active Scanning：STA依次在13个信道发出Probe Request帧，寻找与STA所属有相同SSID的AP,若找不到相同SSID的AP，则一直扫描下去。
   END

2、认证

1. 当STA找到与其有相同SSID的AP，在SSID匹配的AP中，根据收到的AP信号强度，选择一个信号最强的AP，然后进入认证阶段，认证方式有开放式和非开放式。
2. 开放式认证：STA发起认证请求，认证服务器收到后回应；

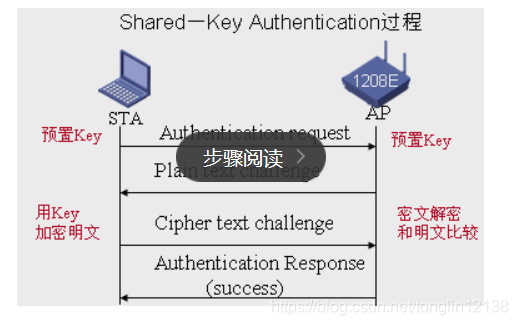

3. 共享密匙认证：STA发起认证请求，认证服务器收到请求后回复质询文本，STA利用预置的key加密明文发送给认证服务器，认证服务器用预置的key解密并和之前的明文比较，如一致则认证通过。


3.关联

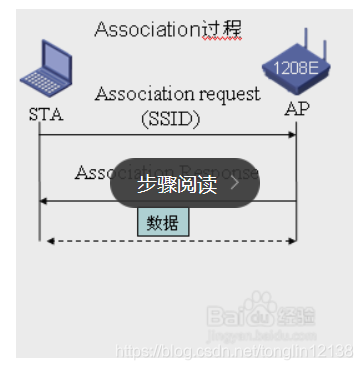

1. 当AP向STA返回认证响应信息，身份认证获得通过后，进入关联阶段。1） STA向AP发送关联请求；2） AP 向STA返回关联响应。至此，接入过程才完成，STA初始化完毕，可以开始向AP传送数据帧。

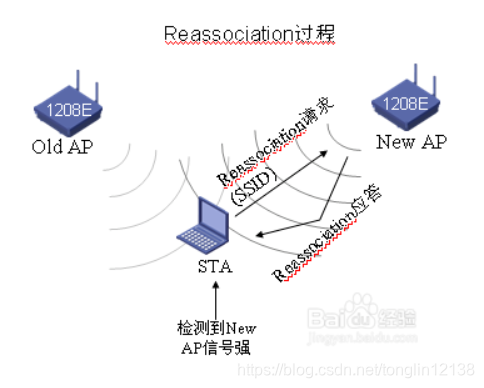

2. 当STA移动时就涉及到漫游问题，如果是在同一组网下漫游就无需重新认证而只需要重新关联。
