Voron0-150制作说明

Voron0原项目地址：https://vorondesign.com/voron0

MyVoron0-150资料下载地址：

链接：https://pan.baidu.com/s/1NZhClMLJoXYxyDjSBqXp4w

提取码：wg16

同很多朋友一样，第一眼看到Voron2.4就一见钟情了，相见恨晚，奈何已经入了BLV的坑，暂时无缘了。但是相对于BLV300x300的构建尺寸来说，日常打印小零件的时候，总感觉有点浪费资源，于是核算了下Voron0的大概成本，萌生了制作的想法。

以下总结本次Voron0-150的制作情况，以及未完成部分内容：

• 主要改动部分如下：

1. 将120x120mm热床改为150x150mm热床，某宝查了一圈，没找到120mm的成品热床，用铝板做的话，一方面麻烦，另一方面价格没有优势，本着DIY节省成本的原则，换用了150x150的热床，晶格玻璃，美纹纸，磁性贴膜等都好配，且价格便宜；

2. 机器长宽高各增加30mm，为了配合热床更改，也是最麻烦的，很多打印件都要改；

3. 将35步进电机改为42步进电机，二手拆机42步进资源多，价格便宜；

4. 挤出机改用泰坦挤出机，将调节压料松紧的旋钮改为内嵌的螺丝，否则后面的壳体盖不上，效果见后面图片；

5. X轴改用双导轨，切导轨长度由150mm改为180mm。理论上有效行程能够达到150x150，但是买材料的时候，正好咸鱼看到有160mm长的二手拆机导轨配MGN7H的滑块，一套18，6套100包邮，虽然牺牲了20mm行程，对我来说影响不是很大。后来装配的时候发现，X轴单导轨有框量，这是不能接受的，但是因为买了6套，用剩下的一套把X轴改成了双导轨，问题解决，最终XY有效行程能达到120x120。如果大家买新导轨，且质量比较好的话，可以采用180mm长，X轴单导轨，行程就有150x150了；

6. 整机使用12V电源，采用外置12V服务器拆机电源供电，外置的原因是手里现有的电源太大了，装不进去，大家制作的话，可以选用小一点的拆机电源，或者选用尺寸合适的开关电源。

！！！！！主要改动内容如上，分享资料内是我制作过程中使用及修改过的文件，建议大家结合自己实际情况确定是否使用。

未完成部分：

1. TFT24屏幕还是太大了，有点违和，而且和主板是采用串口通信，用起来还是不如12864的直接，eeprom等都没法设置，个人用起来不太习惯，这次就没有做进去，后续准备自己搞一个0.96寸或者1.3寸的oled12864屏幕；

2. 自动调平真是用了就回不去了，有机会还是要改自动调平；

3. 后壳的原因，换料不是太方便，还是建议先优化下后壳图纸再制作；

4. 疫情的原因，再加上临近春节，快递不走了，模型散热的3010风扇和前门的磁铁都没买到，得等年后了。

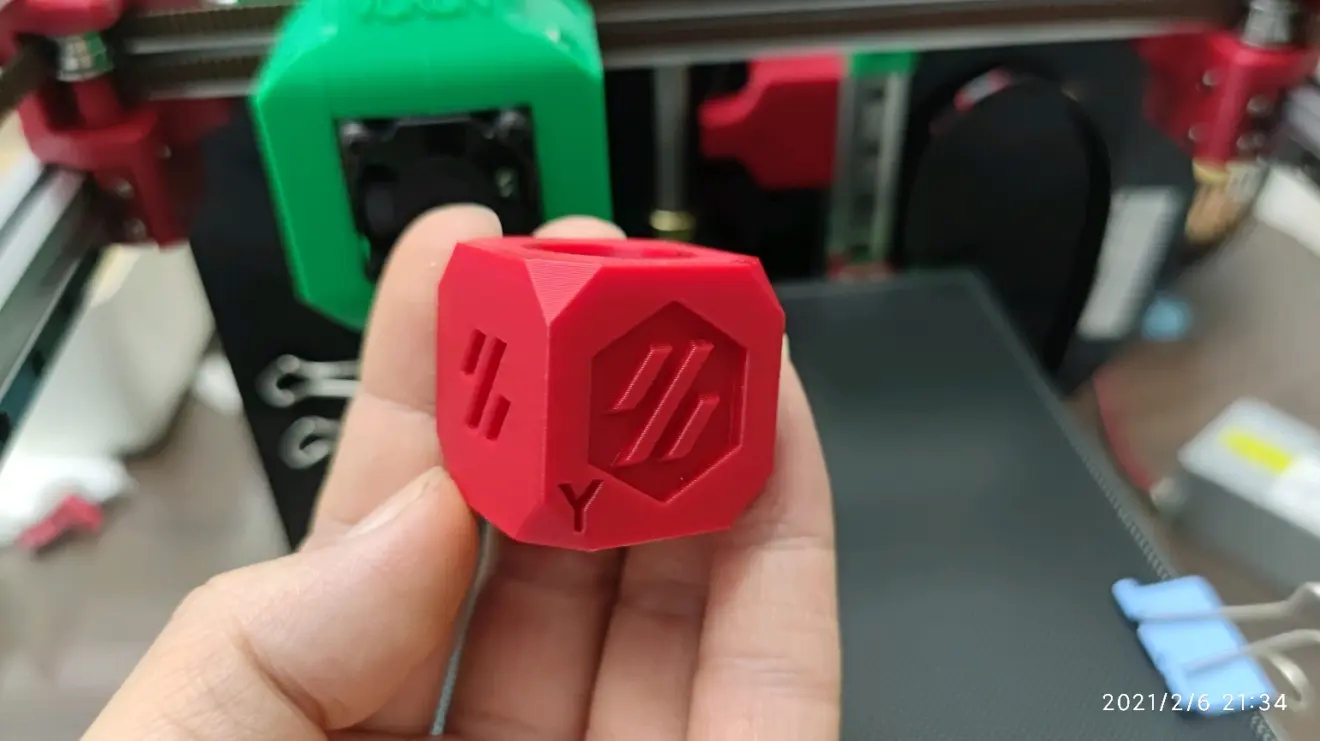

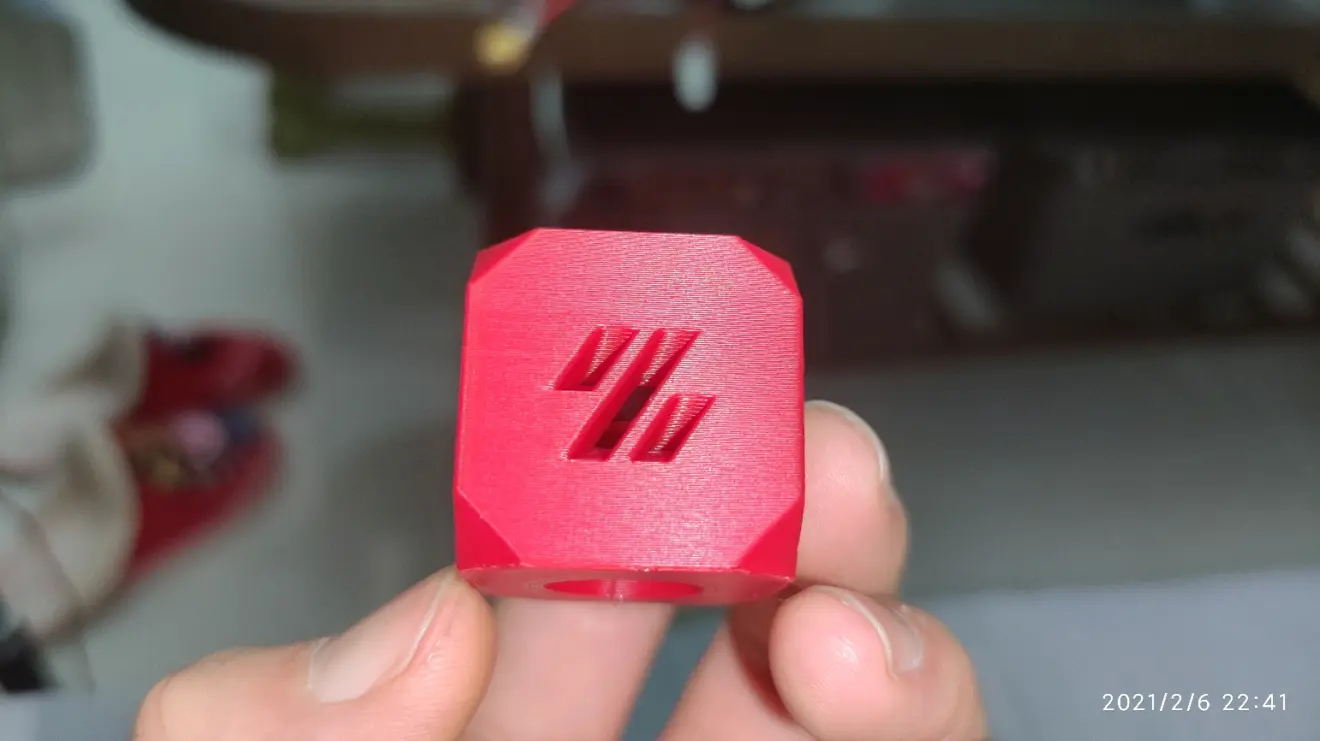

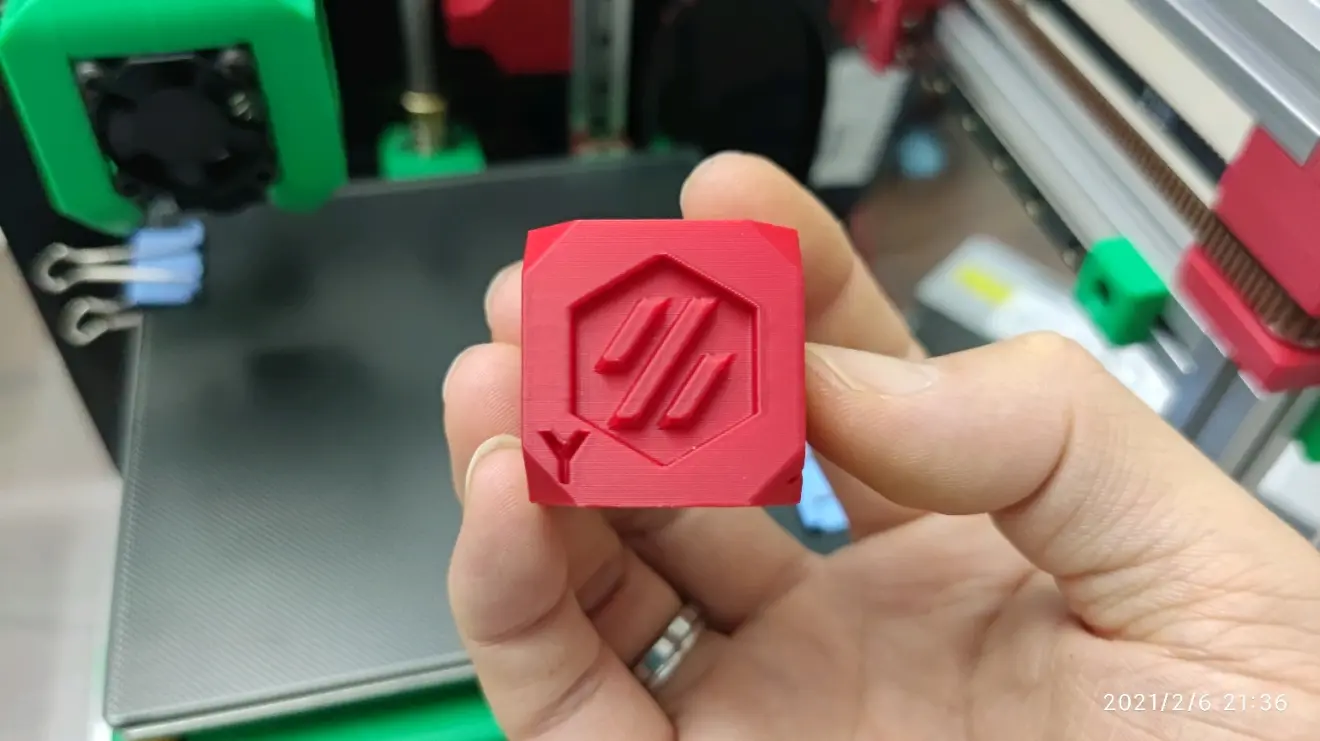

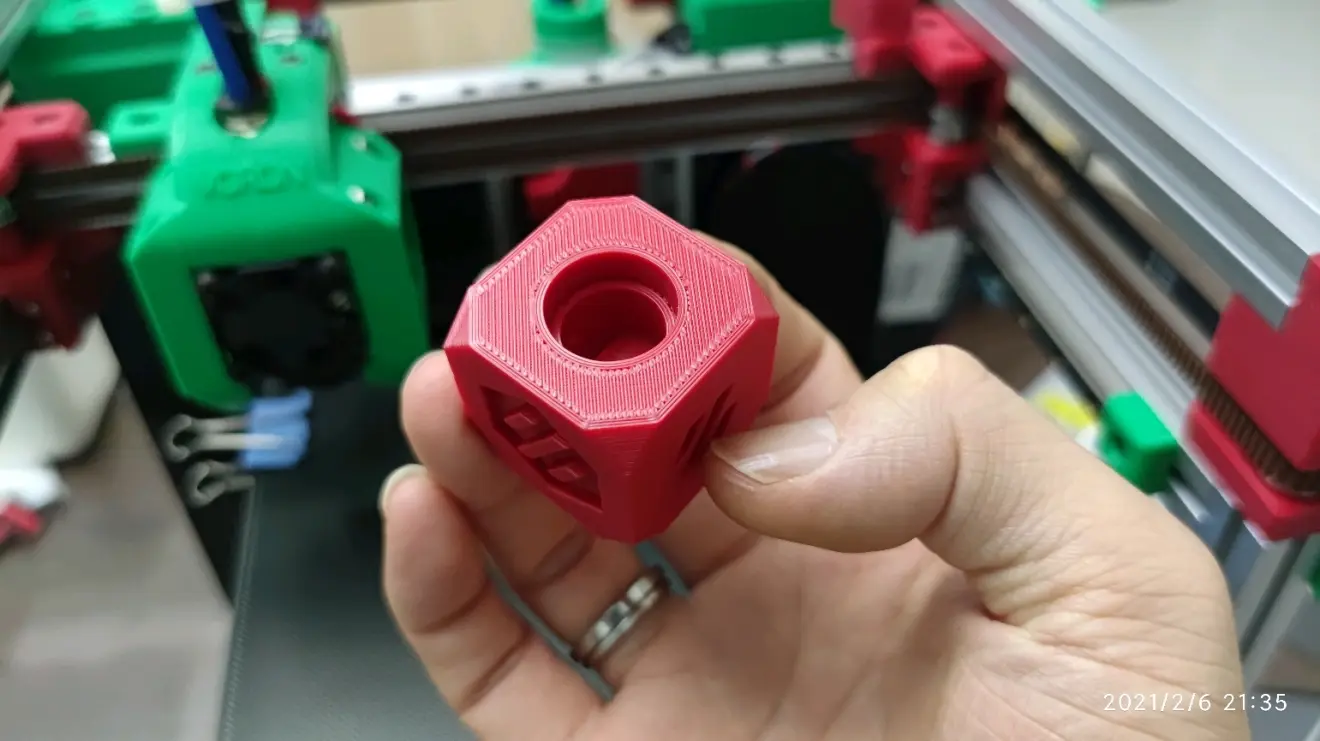

打印测试VoronCube大图如下:

总体花费除去手里有的步进电机和电源，不算打印件，大概550元左右，BOM价格大概需要700元左右。

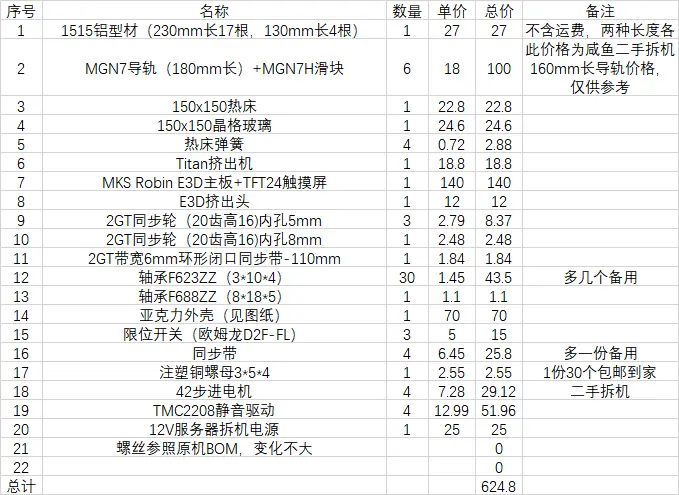

主要部件BOM如下（分享资料中有一份Excel文件）:

最后有几点注意事项：

1. 分享的资料中，可能会有差错，请仔细核对后再使用；

2. 型材打孔部分有个别与原版不同，请按照stp整机完整数模核对后再进行加工，以免出现问题；

3. 除变更外的打印件，其他打印件与原版相同；

4. 再次提醒导轨长度应该为180mm，我是为了省钱，咸鱼二手只收到了160mm长度的；

5. 主板我是用的是MKS Robin E3D，并共享了我调试的固件程序；

6. 推荐有条件的打印件是用ABS来做，用PLA的话，耐温低，没办法全封闭打印ABS；

以上！
