数控NC编程

常用字符

O：程序号   N：断号   G：准备功能  M：辅助功能  T：刀具功能   XYZ：坐标

F：进给速度功能   S：主轴转动功能   H：刀具长度补偿号   D：刀具半径补偿号

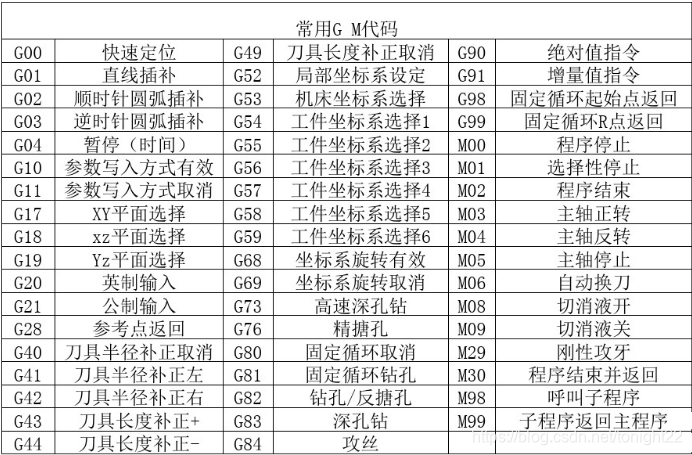

G代码表格

G05	通过中间点圆弧插补	G45	道具偏置+/+
G06	抛物线插补	G46	道具偏置+/-
G07	z样条曲线插补	G47	道具偏置-/-
G08	进给加速	G48	道具偏置-/+
G09	进给减速	M21	X轴镜像
G16	极坐标变成	M22	Y轴镜像
G22	半径尺寸编程方式	M23	镜像取消
G220	系统操作界面上使用
G23	直径尺寸编程方式
G230	系统操作界面上使用
G24	子程序结束
G25	跳转加工
G26	循环加工
G30	倍率注销
G31	倍率定义
G32	等螺距螺纹切削，英制
G33	等螺距螺纹切削，公制
G34	增螺距螺纹切削
G35	减螺距螺纹切削

 G00 快速定位：将刀具快速移动到指定的位置

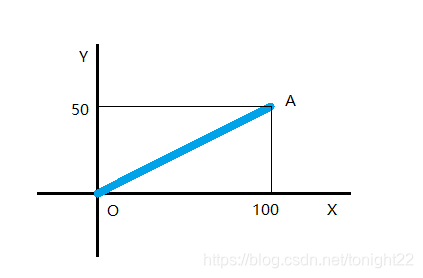

exp: 从O点快速移动到A点

G00 X100 Y50；（这个所谓的快速是对少？）

 G01 直线插补：使刀具沿直线移动到指定的位置

exp: 从O点以500mm/min切削移动到A点

G00 X100 Y50 F500；

 G02 顺时针圆弧插补

 G03 逆时针圆弧插补：在指定的平面上，使刀具沿圆弧移动到指定的位置

G02（G03）EndP--R（I--J--）F--

EndP:刀具移动的终点坐标

F:刀具进给速度

R：圆弧半径（大于180为负，小于180为正）

I：X轴圆心圆到弧起点的增量值

J：Y轴圆心圆到弧起点的增量值

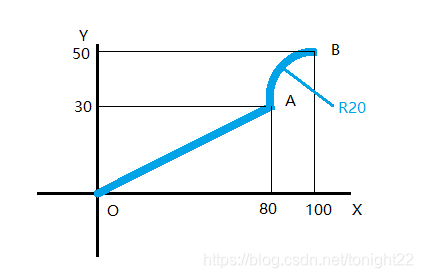

exp:从A点以500mm/min切削移动到B点

G02 X100 Y50 R20 F500 或  G02 X100 Y50 I20 J0 F500

G04 暂停（准确停止）：在加工过程中进给暂停停止，主轴继续运转，在希望暂停读取NC数据时使用

G04 X-(P-)  ----    X-(P-)  是时间(秒)

exp:暂停2秒

G04 X2 或G04 P2

G10 参数写入方式有效：通过改变一个外部原点偏置来改变G54-G59中指定的坐标值

G10 L2 Pq IP--(P=1-6:G54-G59工件坐标系)

exp:用参数写入的方式输入工件坐标（G54）

G90 G10 L2 P1 X226.16 Y-192.554 Z0.06

G11 参数写入方式取消

G17 G18 G19 平面选择

G20 G21 英制 公制选择：1英寸=25.4mm

G28参考点返回：以各轴的快速移动速度进行参考点位置定位

exp:Z轴回零点

G28 Z0

G40 刀具半径补正取消

G41 刀具半径补正左

G42 刀具半径补正右

G00(G01) G41(G42) D--IP--

D:刀具半径补偿号(1~3位数)

exp:G01 G41 D1 X0 Y0 F1000(顺着加工方向看，刀具在左位左补偿)

G49 刀具长度补正取消

G43 刀具长度补正+

G44 刀具长度补正-

G00 G43(G44) H--Z--:H为道具长度补偿号（1~3位数）

exp:G00 G43 H1 Z100      H1对应到场补正画面中的长度补偿中的第一项

刀长：机械坐标Z轴零点到工件坐标Z轴零点的距离

G53 机床坐标系选择

exp:G00 G90 G53 Y0    快速移动到机床Y轴零点

G54~G59 工件坐标系选择1~6

exp:G00 G90 G54 X0 Y0    快速移动到工件零点

G68 坐标系旋转有效

G69 坐标系旋转取消

G69 X- Y- R-：R为旋转角度（顺时针-逆时针+）

exp:G68 X0 Y0  R30  绕X0Y0逆时针旋转30度

G73 高速深孔钻：进行间歇切削进刀到孔底

G73 X- Y- Z-R-Q-F-K-：

XY：孔位置坐标

Z：孔深度

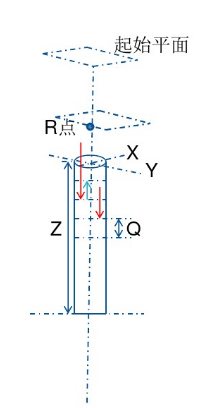

R：初始平面到R点的距离

Q：每次切削深度

F：进给

K：重复次数

exp:G73 X0 Y0 Z-30 R3 Q3 F150  在X0Y0处钻30深的孔

G74 反向攻丝：主轴正转攻牙切削到孔底后进行反转退出循环

G74 X- Y- Z-R-P-F-K-：

XY：孔位置坐标

Z：孔深度

R：初始平面到R点的距离

P：暂停时间

F：进给

K：重复次数

exp:G74 X0 Y0 Z-30 R3 P0.5 F150  在X0Y0处钻30深的孔

G76 精密搪孔：主轴到达孔底后停止，道具离开工件表面后收回

G76 X- Y- Z-R-Q-P-F-K-：

XY：孔位置坐标

Z：孔深度

R：初始平面到R点的距离

P：暂停时间

Q：孔底偏移值

F：进给

K：重复次数

exp:G76 X0 Y0 Z-30 R3 Q0.1 P0.5 F150  在X0Y0处钻30深的孔

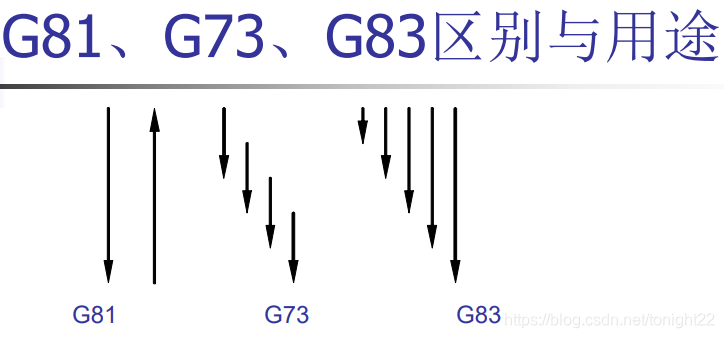

G81 直式钻孔/点孔：主轴到达孔底，刀具以快速移动方式收回

G81 X- Y- Z-R-F-K-：

XY：孔位置坐标

Z：孔深度

R：初始平面到R点的距离

F：进给

K：重复次数

exp:G81 X0 Y0 Z-30 R3  F150  在X0Y0处钻30深的孔

G82 梯阶搪孔：主轴到达孔底后停止，刀具以快速移动方式收回

G82 X- Y- Z-R-P-F-K-：

XY：孔位置坐标

Z：孔深度

R：初始平面到R点的距离

P：暂停时间

F：进给

K：重复次数

exp:G82 X0 Y0 Z-30 R3  P0.1 F150  在X0Y0处钻30深的孔

G83 深孔钻/啄式钻孔：进行间歇切削进刀到孔底

G83 X- Y- Z-R-Q-F-K-：

XY：孔位置坐标

Z：孔深度

R：初始平面到R点的距离

Q：每次切削深度

F：进给

K：重复次数

exp:G83 X0 Y0 Z-30 R3  Q3 F150  在X0Y0处钻30深的孔

G84 攻丝：进行间歇切削进刀到孔底

G84 X- Y- Z-R-Q-F-K-：

XY：孔位置坐标

Z：孔深度

R：初始平面到R点的距离

Q：每次切削深度

F：进给

K：重复次数

exp:G84 X0 Y0 Z-30 R3  Q3 F150  在X0Y0处钻30深的孔   F=S*螺距

G90 绝对值指令：绝对坐标

G91 增量值指令：相对坐标

exp:G90G01 X0 Y0 F1000

                     X0 Y50

G98 固定循环起始点返回

G99 固定循环R点返回

exp:G83 G98(G99) X- Y- Z- R-Q-F-K-

                     X0 Y50

M00程序停止：程序停止后可以按循环启动键继续加工

M01选择性停止：必须配合机台上的选择性停止键才可以使用效果与M00一样

M02程序结束：程序结束后不可以继续启动，且程序停在当前位置

M30程序结束并返回：程序结束后并返回到程序开头

M03主轴正转：M03 S--（S主轴转速）

M04主轴反转：M04 S--（S主轴转速）

M05主轴停止

M06自动换刀：M6 T--（T是道具号）

M08切削液开

M09切削液关

M29刚性攻牙：M29 S--

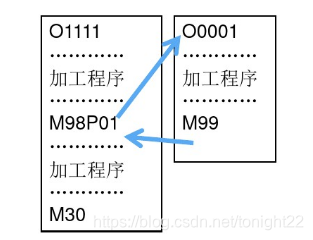

M98呼叫子程序：M98 P-L-（P为程序号，L为调用次数）

M99子程序返回主程序

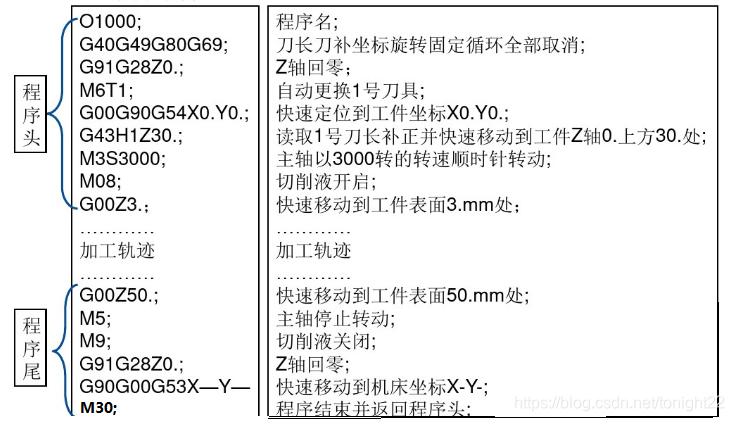

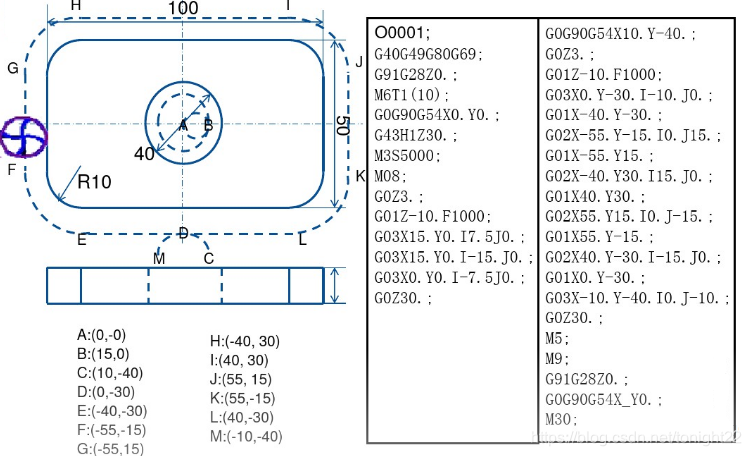

 程序结构
