流程图太大? 来个流程收缩展开功能

从一个特殊的需求开始

我们的项目使用流程图的形式配置用户进线流程。什么是用户进线流程呢？用一个比较好理解的例子来讲，我们打10010联通热线的时候，首先会有一段语音播报（播放语音），然后我们会语音告诉它要选择“按键”服务还是“语音”服务（语音识别、用户选择判断），如果选择按键，那么会一步步提示你可以按哪些按键，每个按键对应的含义是什么（用户菜单），然后我们会一步步地进行按键选择，直到流程结束（系统挂断）或者转接到人工坐席（流程跳转），在挂断后我们也可能会收到评价短信（满意度问卷下发）。

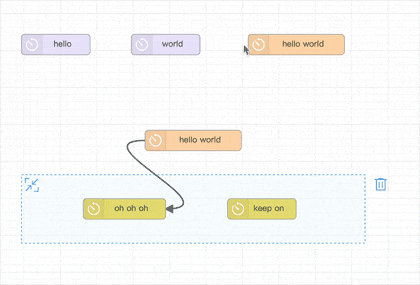

随着场景越来越复杂，运营画的流程图也越来越大，整个流程图已经越来越难看了。所以产品提出了要增加一个手动分组的功能。主要的效果就是鼠标框选流程图上的一部分区域，把区域内的节点放到一个新建的分组里面，分组要支持收缩展开操作：收缩状态下隐藏分组内部节点，但是保留分组内节点与分组外节点间的连线关系；展开状态下要将隐藏的内部节点展示出来。大致效果如下图：

我们项目的流程图用的bpmn.js，虽然我们是把bpmn.js源码引入到项目中来，但是bpmn.js代码太难懂了，而且被之前接手的人魔改的乱七八糟的。所以接到需求的时候理直气壮的说“这个实现不了，bpmn.js不支持，除非你给我几个月把它换了”。然后老大真就给了我几个月~

调研目前流程图相关开源项目

目前市面上有很多流程图开源项目，例如draw.io、flowchart.js，但是这些项目都是直接提供一个完整的流程图作图工具，而我们的项目有各种产品特殊的自定义需求，像“标注”，“路径”，“实时统计”等，所以我们需要更灵活的流程图设计器。又看了d3，g6感觉他们又太过灵活，实现我们项目成本太高。最后发现阿里的x6和滴滴的LogicFlow比较合适，既满足了兼容我们后端activiti引擎的需求，又有足够的自定义能力。我最后选择了LogicFlow是因为LogicFlow的架构足够清晰，而且源码非常易懂，后续有什么新功能的开发也可以自己直接上手搞。关于LogicFlow架构设计大家可以看LogicFlow官方文章：http://logic-flow.org/article/article01.html

用LogicFlow实现绘制区域再收起

LogicFlow本身支持分组和选区，但是与我们自己需要的交互和样式还有一点差异，所以我们需要在上面做一定的改造。我们的需求可以拆分为下面几步：

• 自定义分组，分组外观需要是UI给出的外观，大小受到创建分组传入的宽高控制。
• 通过鼠标在画布上绘制一块区域，获取区域内所有的节点。
• 创建一个和绘制区域同样大小的分组，然后将选区内的节点放入分组。

在LogicFlow中分组也是一种节点，大多数自定义节点的方法分组也可以用。所以我们只需要在自定义分组的时候，基于分组的展开和收起状态，定义分组这个节点的样式就好。

定义group的model

class SelectGroupModel extends GroupNode.model {

   // 初始化节点数据
  initNodeData(data) {

    super.initNodeData(data);
    // 支持创建分组的时候传入自定义宽高
    this.width = data.width || 300;
    this.height = data.height || 200;
    // 支持收缩
    this.foldable = true;
    // 收缩后的节点宽高
    this.foldedWidth = 175;
    this.foldedHeight = 40;
    const forbidConnect = {

       message: "不允许直接连接到分组",
       validate: () => {

         return false;
       }
    };
