TTL(RGB)接口液晶显示屏的调试方法

TTL接口的液晶显示屏一般会使用DE模式驱动它。首先需要CPU带有LCD控制器,能够产生出液晶显示屏所需要的以下几个信号:

1.时钟信号(DOTCLK)

2.行同步信号(HSYNC)

3.场同步信号(VSYNC)

4.DEN(数据允许信号)

6.数据信号(R0-R7;G0-G7;B0-B7)

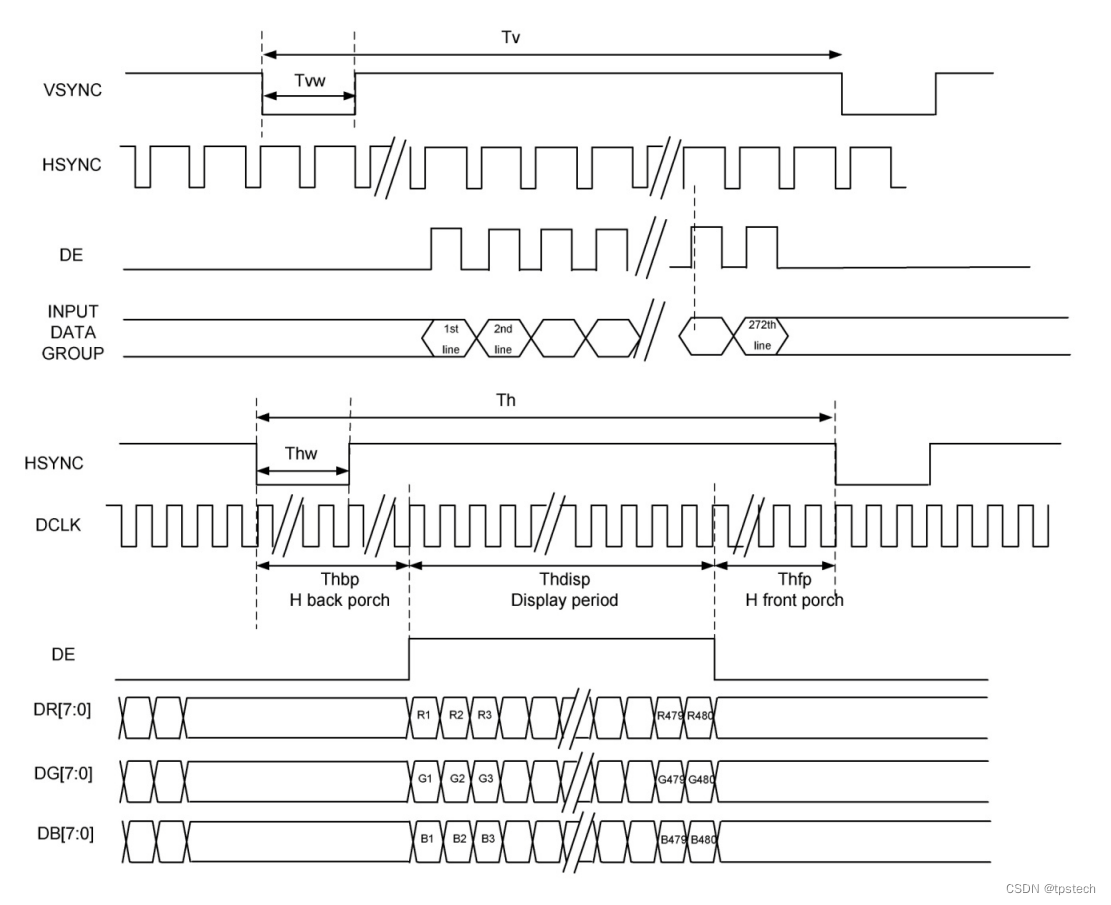

以上几个信号的时序关系如下:

这些信号一般都由CPU的LCD控制器产生,通过配置CPU的LCD控制器,就能产生出LCD需要的对应时序参数了。

下面我们通过JLT7003A/JLT9013A/JLT1105A这三款液晶屏举例说明。这三款液晶显示屏都是1024*600的分辨率,所以在时序上基本相似。

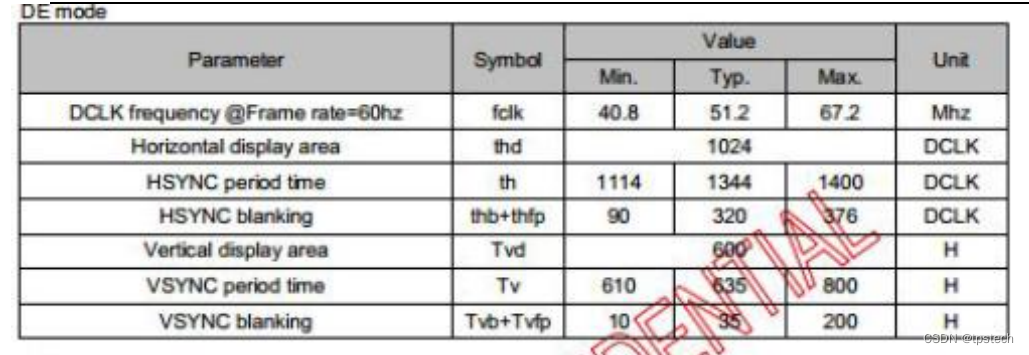

通过查看规格书及屏厂FAE得知了屏的参数如下:

参数我们设置为典型值即可,关于时序的说明如下

VBPD(vertical back porch):表示在一帧图像開始时,垂直同步信号以后的无效的行数
VFPD(vertical front porch):表示在一帧图像结束后,垂直同步信号曾经的无效的行数
VSPW(vertical sync pulse width):表示垂直同步脉冲的宽度,用行数计算

HBPD(horizontal back porch):表示从水平同步信号開始到一行的有效数据開始之间的VCLK的个数
HFPD(horizontal front porth):表示一行的有效数据结束到下一个水平同步信号開始之间的VCLK的个数
HSPW(horizontal sync pulse width):表示水平同步信号的宽度

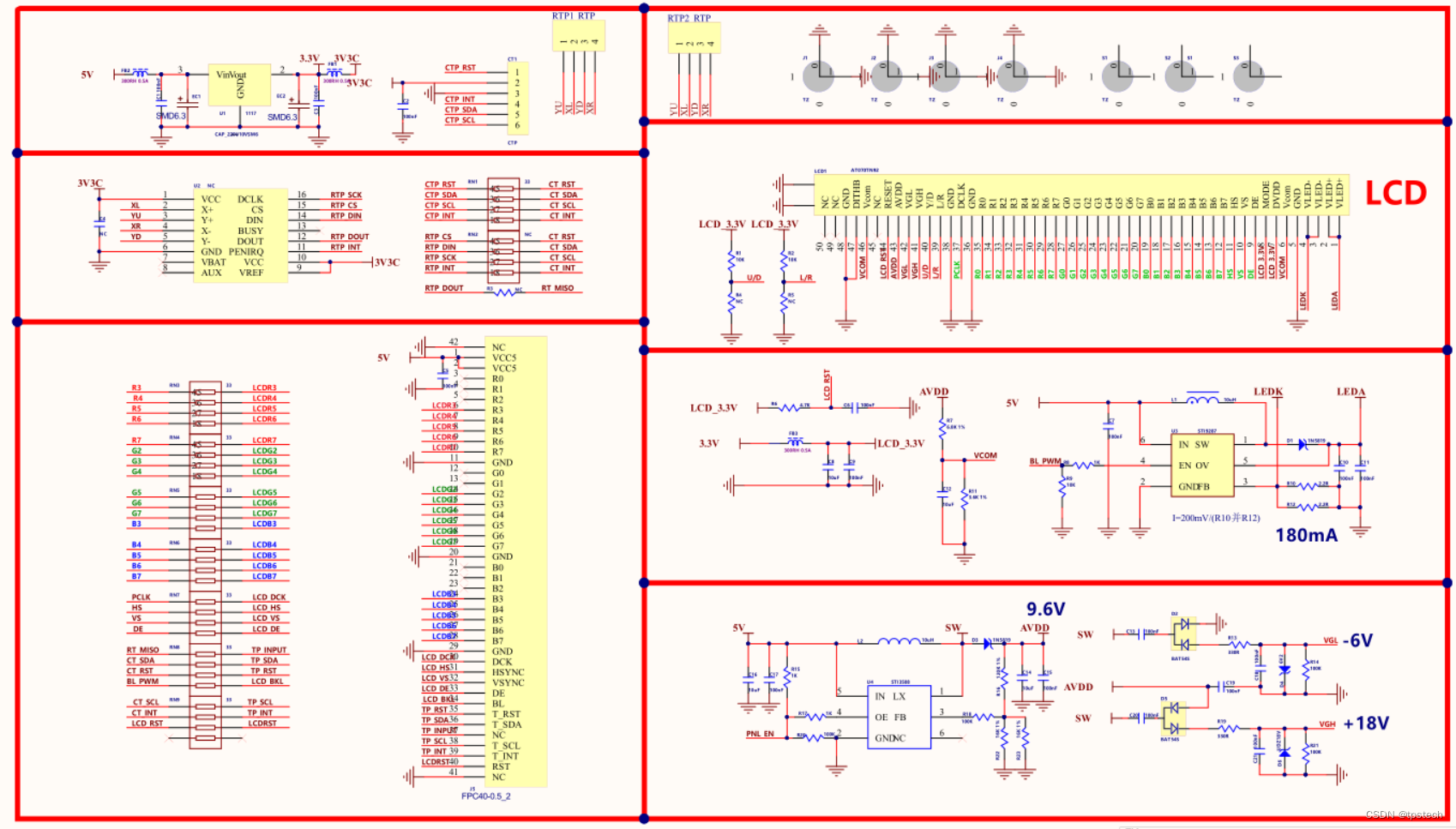

以上这些参数照搬规格书一般没有太大的问题。接下了就是硬件问题了。由于这类型的液晶屏都具备内部升压系统,所以,液晶反转所需要的AVDD,VGL,VGH,VCOM等电压需要外部供给。参考电路如下:

 这些个电压一般也是按照规格书上给出的典型值即可。

以上这些问题点满足之后,液晶基本就能驱动起来了。
