多天线技术(MIMO)是LTE后期演进和NR系统设计的重要部分,之前在<5G NR - 参考信号(Reference Signal)学习笔记2 - Antenna Port(天线端口)的概念>提到广义上MIMO包含三种类型:
1) 传输分集 – 将同一信号在不同路径上传送,在接收端把不同路径的信号合并,提高信号接收的正确性;
2) 空分复用 – 通过多个数据流的空域并行传输,提高峰值速率;
3) 波束赋形 – 通过空域处理将发送信号的功率集中在特定方向以改善信号接收质量。
而对CSI(Channel State Information - 信道状态信息)的获取,在很大程度上决定了所能采用的MIMO传输方案,同时链路自适应也依赖于UE上报的CSI(比如决定PDSCH传输用什么MCS - Modualtion and Code Scheme)。NR引入了毫米波后,gNodeB通常部署大规模天线阵列,CSI的精准和及时获取同时确保反馈信息开销不要过大就变得更加重要,因此CSI获取机制的设计是NR的重中之重。
我们知道,LTE有多达10传输模式(TM1~TM10), 因此LTE定义了多种不同的反馈类型以支持不同MIMO传输方案的CSI反馈, 这种设计导致了不同传输方案以及信息反馈的分散和复杂化。NR为避免此种情况,将CSI上报和PDSCH传输解耦(decouple),使gNodeB可以采取不同的CSI获取策略,结合不同的CSI Report来评估多种传输模式而非绑定其中一种传输模式,因此设计了统一的CSI反馈框架,通过将CSI测量和CSI反馈方式进行解耦,将测量资源(参考信号资源)、测量操作以及CSI上报分离,同时考虑到高频段毫米波采取模拟波束赋形,将波束测量和上报也纳入CSI框架(可以认为波束上报是一种特殊的CSI上报),从而形成一个灵活的、模块化的、可扩展的CSI Framework.
CSI Framework
CSI Framework包含三大组件:
- Reporting setting: 配置上报哪些CSI以及何时上报.
- Resource setting: 配置用于计算CSI的参考信号(注意,参考信号类型不限于CSI-RS,
还可能是SSB)
- Trigger States: aperiodicTriggerState和semiPersistentOnPUSCH-TriggerState(这里先按下不表,会用专门笔记讲解)
1) Reporting Setting主要包含如下内容:
-上报哪些CSI参数(CQI, PMI, LI, RI, CRI, L1-RSRP的各种组合,比如cri-RI-PMI-CQI,cri-RSRP )
- 时域行为:类似于上篇我们讲到CSI-RS Resource的Time Domain Behaviour,也分Periodic, Semi-persistent, Aperiodic三种
- 频域配置: CQI/PMI Format Indicator(Wideband还是Subband);CSI-Reporting Band
- 码本配置: Type-I(主要用于SU-MIMO) and Type-II(主要用于MU-MIMO)
2) Resource Setting主要包含如下内容:
- 一到多个CSI-RS Resource Sets
1)NZP CSI-RS Resource Set
2)SSB Resource Set
3)CSI-IM Reosurce Set
- BWP ID
-时域行为(注意,如果ResourceSetting的时域行为配置为periodic或semi-persistent,
那么Resource setting值包含一个CSI-RSResource Set)

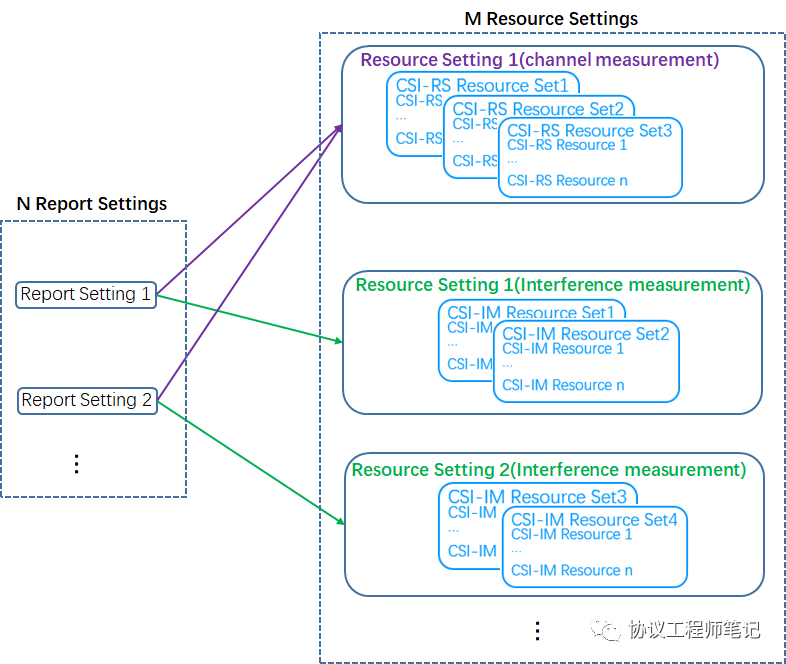

根据CSI测量和CSI反馈解耦的原则,系统为每个UE配置N>=1个用于上报不同测量结果Report Setting,M>=1个Resource Setting,每个Report Setting关联到一个或多个Resource Setting,用于信道测量(Channel Measurement)和干扰测量(IM - Interference Measurement)。
CSI-MeasConfig层级结构

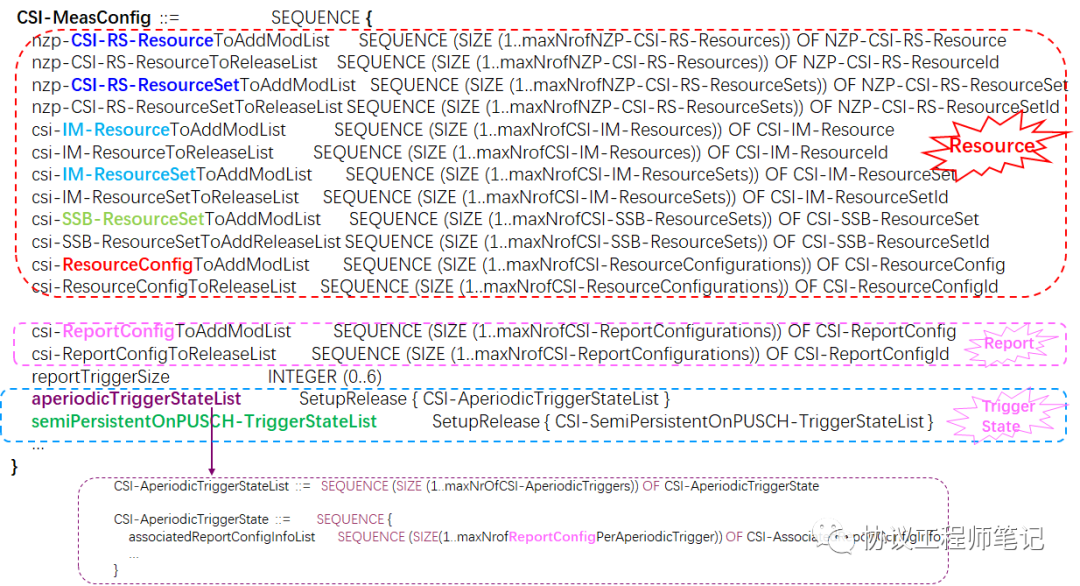

RRC对Resource和Report及二者之间关联的所有配置都在CSI-MeasConfig对象下,其层级结构(Hierarchy)如下(38.311), 其中CSI-ResourceConfig对应的就是Resource Setting,CSI-ReportConfig对应的就是Report Setting:

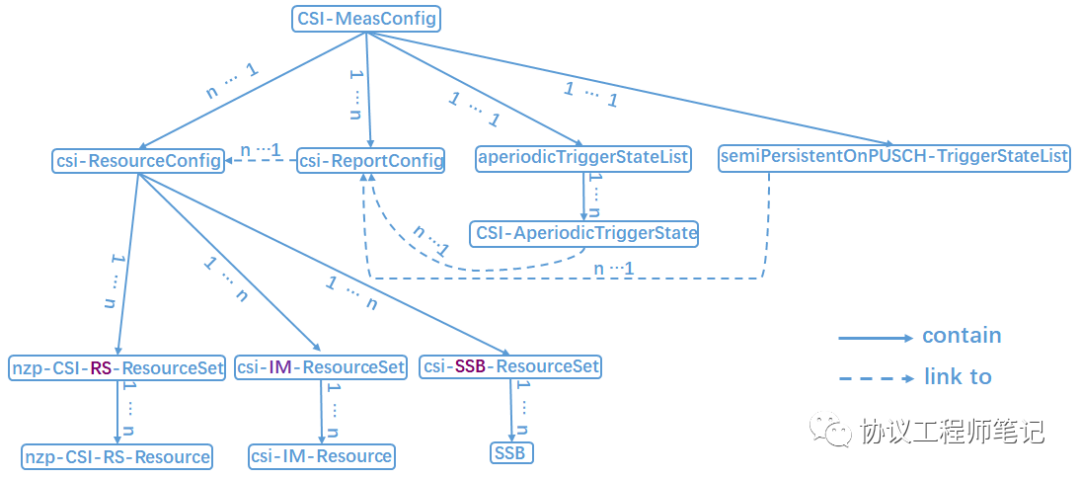

上述配置用图来表示更直观点:
配置实例
这里主要针对上面的层级结构里的组件之间的关联举例,Resource Setting和Report Setting的详细内容在此先按下不表,会分别在接下来针对二者的专门笔记里讲解。
