网线制作(双绞线+水晶头)——T568B标准

已于 2024-06-07 20:39:25 修改
阅读量2.1k 收藏 4
点赞数 5
分类专栏： 网络、协议 文章标签： 网络
于 2024-06-07 15:19:41 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/tscaxx/article/details/139527133
版权

参考视频：https://www.bilibili.com/video/BV1KQ4y1i7zP/

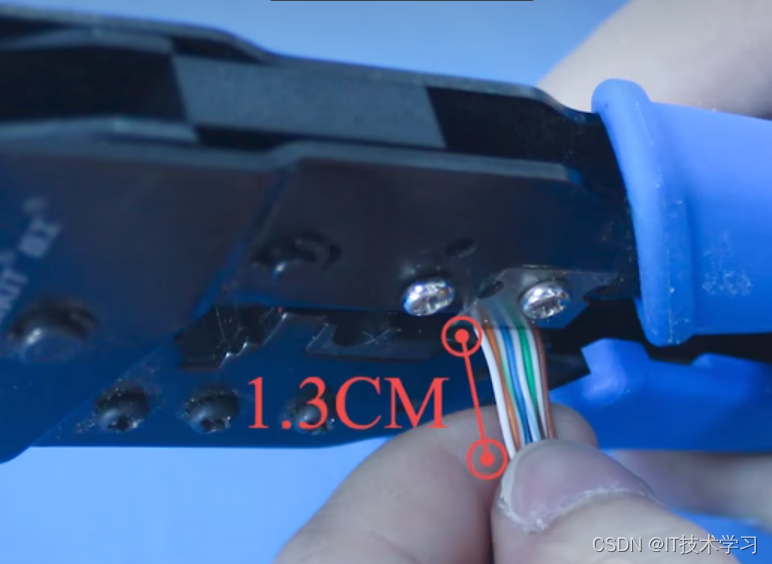

1、使用剥线器

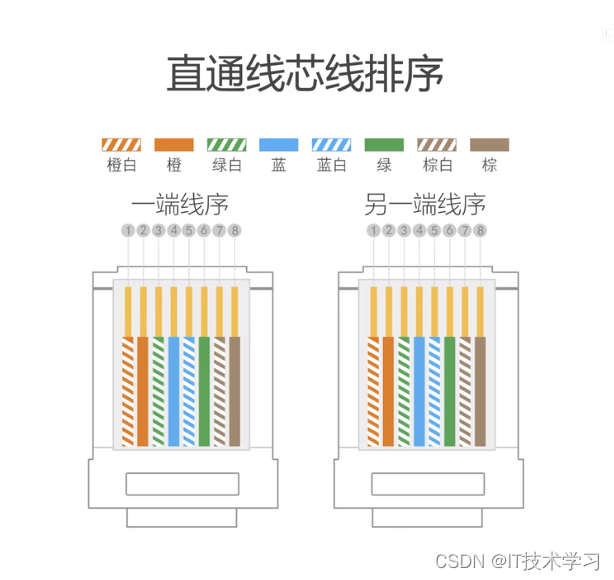

2、将线捋顺、排序、剪掉牵引线

记忆技巧

1.线序颜色整体是一浅一深

2.颜色顺序是黄、蓝、绿、棕

一个黄种人、从上向下看，分别看到的是蓝天、青草(绿)、泥土(棕色)

3.中间两根浅颜色互换

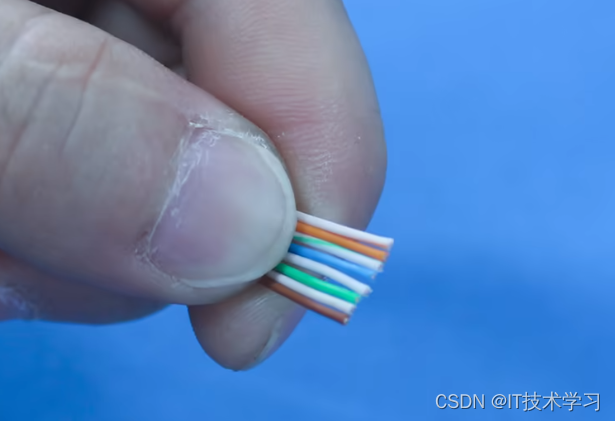

3.使用切刀切齐

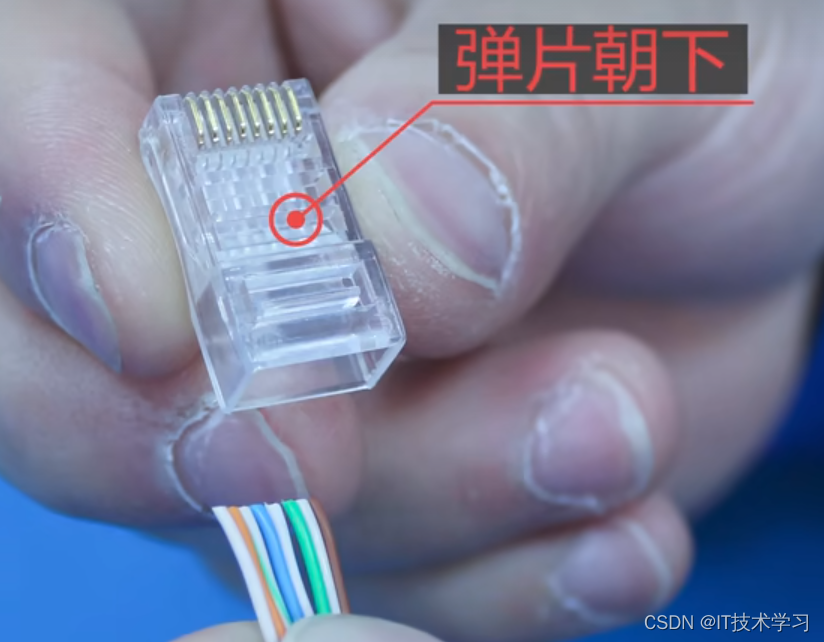

 4.插入水晶头

此步骤一定要用力塞紧，避免接触不良

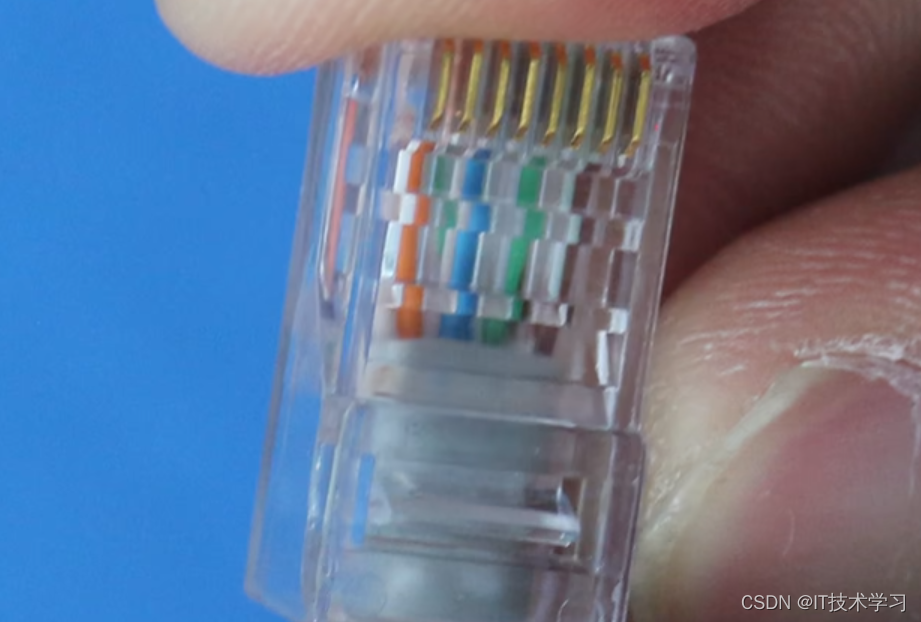

 5.压紧水晶头

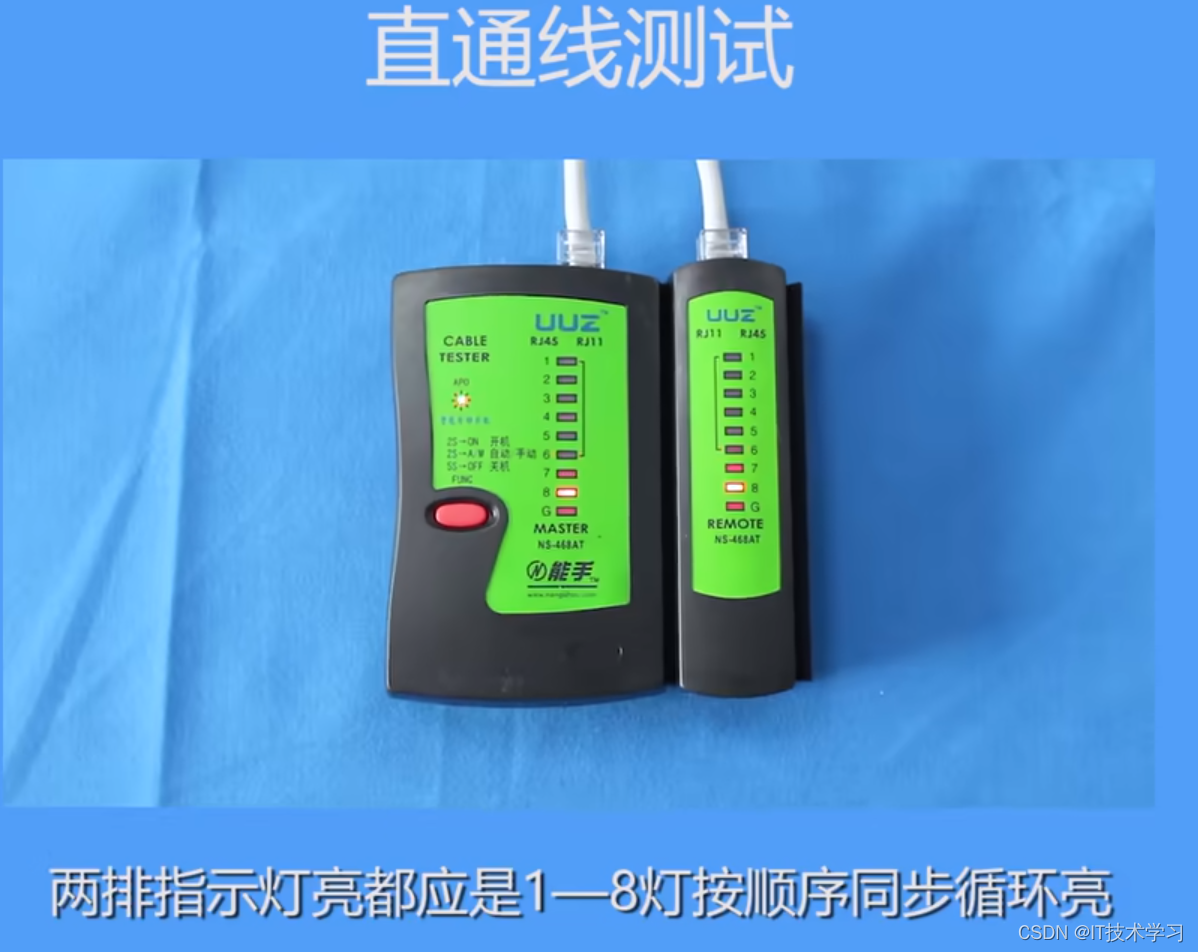

6.测试
