eNSP-Cloud(实现本地电脑与eNSP内设备之间通信)

说明：

想象一下，你正在用eNSP搭建一个虚拟的网络世界，里面有虚拟的路由器、交换机、电脑（PC）等等。这些设备都在你的电脑里面“运行”，它们之间可以互相通信，就像一个封闭的小王国。

但是，这个小王国有一个问题：它和你的真实电脑（以及真实电脑连接的真实网络、互联网）是完全隔离的！

那么，Cloud是干嘛的？它就是专门在这堵“墙”上开的一个门！或者说，它是一座连接虚拟世界和真实世界的桥梁。

数据包转发：

• 当虚拟设备（比如路由器）发送一个数据包，目的地是你真实电脑的IP或者互联网上的某个IP时：

  • 数据包通过网线传到Cloud。

  • Cloud一看，“哟，这地址不在我们虚拟世界里啊”，于是它就把这个数据包从它绑定的那个真实网卡发送出去。

  • 真实网卡收到后，就按正常网络流程，把包发给你电脑的TCP/IP协议栈，最终可能发到互联网。

• 反过来，当从真实网络（比如你打开浏览器访问虚拟路由器）或者互联网发回一个数据包给虚拟设备时：

  • 数据包到达你电脑绑定的那个真实网卡。

  • eNSP的Cloud组件“监听”到这个网卡的数据包，发现目标地址是它管理的某个虚拟设备的。

  • Cloud就把这个数据包“抓”进来，通过拓扑图里的网线转发给对应的虚拟设备（比如路由器）。

一、Cloud配置

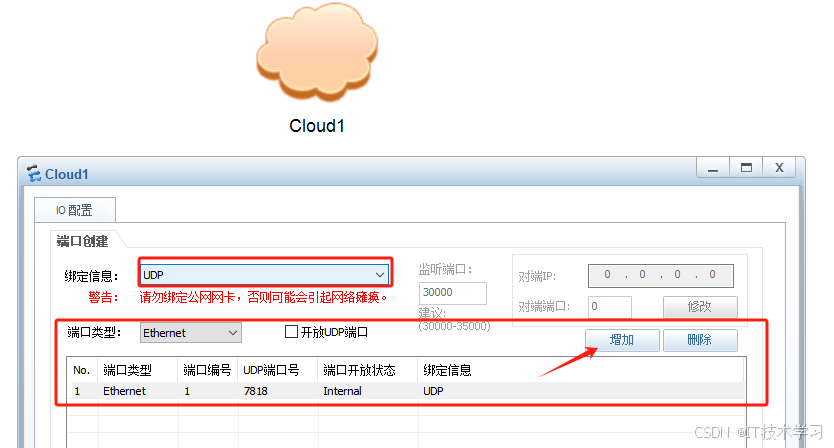

1.添加UDP

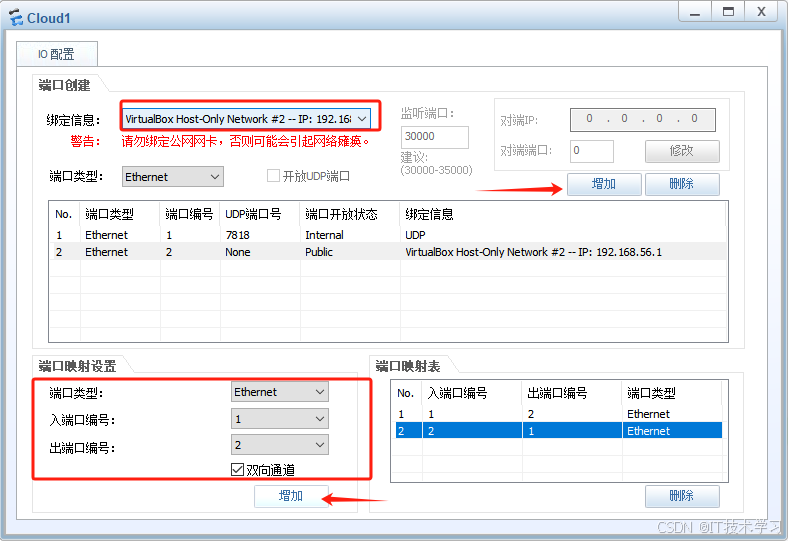

2.添加虚拟机网卡

3.端口映射设置

二、拓扑结构

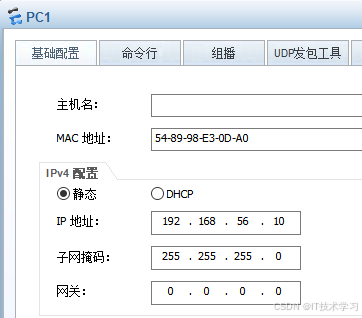

1.配置PC1

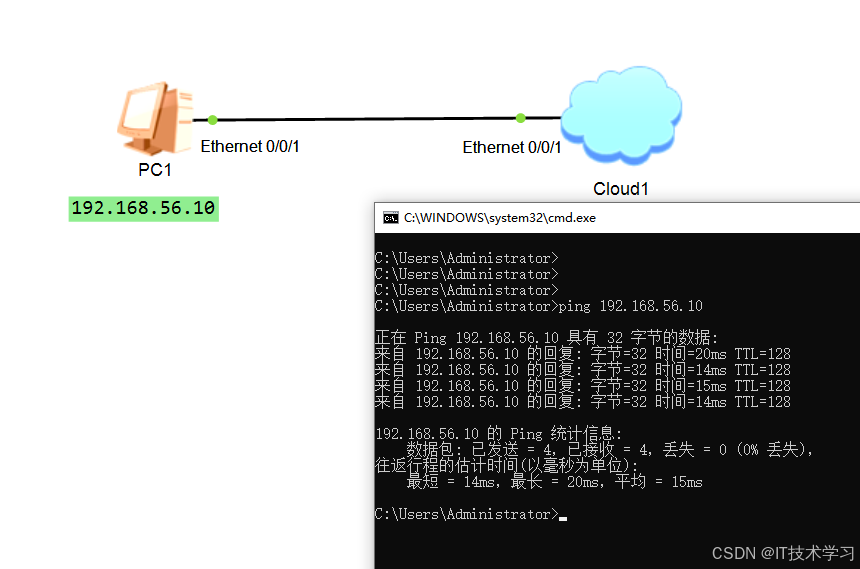

三、测试

四、拓展(监听真实的网卡)

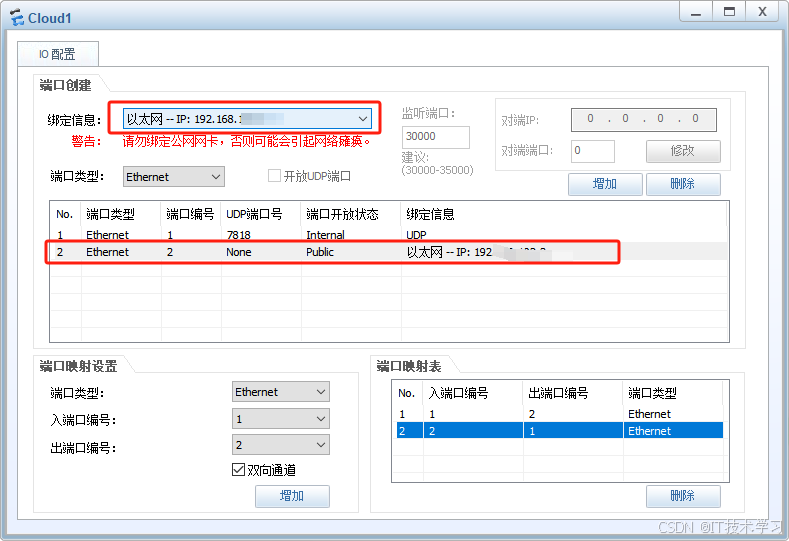

可以监听真实的网卡

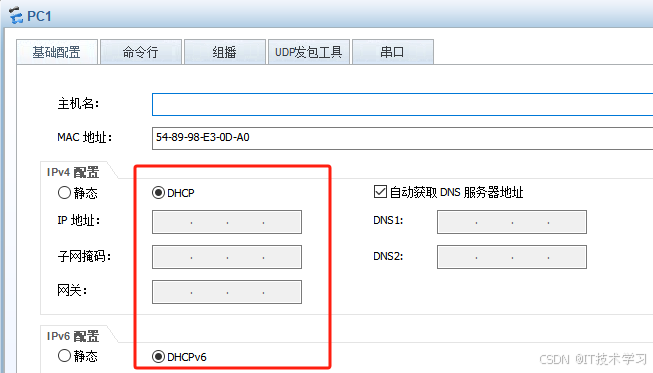

ensp的电脑可以设置成DHCP自动获取IP

 (当然也可以手动设置，避免和局域网内的ip冲突，导致上不了网)



这样ensp里的这台电脑的ip就是会自动获取ip
