10/19日作业

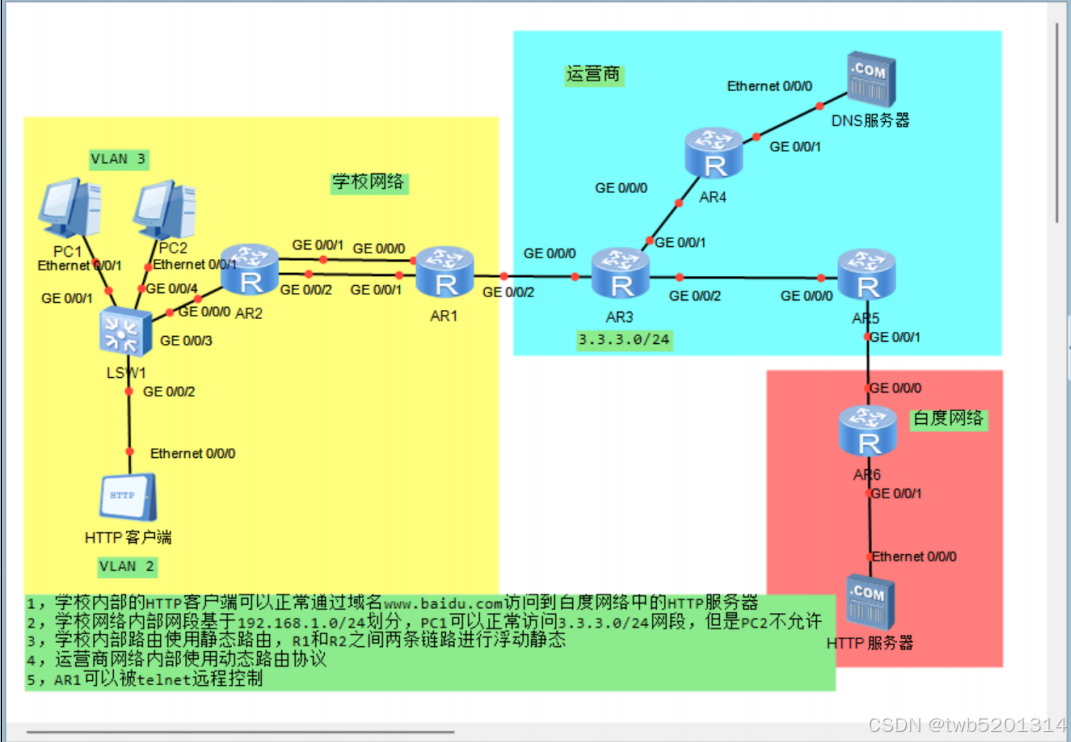

如图

1.先进行规划IP

2.再根据要求配置设备IP及网关

3.对AR2：

[AR2]interface GigabitEthernet 0/0/0

[AR2-GigabitEthernet0/0/0]ip address 12.1.1.2 255.255.255.0

[AR2]interface GigabitEthernet 0/0/1

[AR2-GigabitEthernet0/0/1]ip address 1.1.1.1 255.255.255.0

对AR1：

[AR1]interface GigabitEthernet 0/0/0

[AR1-GigabitEthernet0/0/0]ip address 192.168.1.1 255.255.255.0

[AR1]interface GigabitEthernet 0/0/1

[AR1-GigabitEthernet0/0/1]ip address 12.1.1.1 255.255.255.0

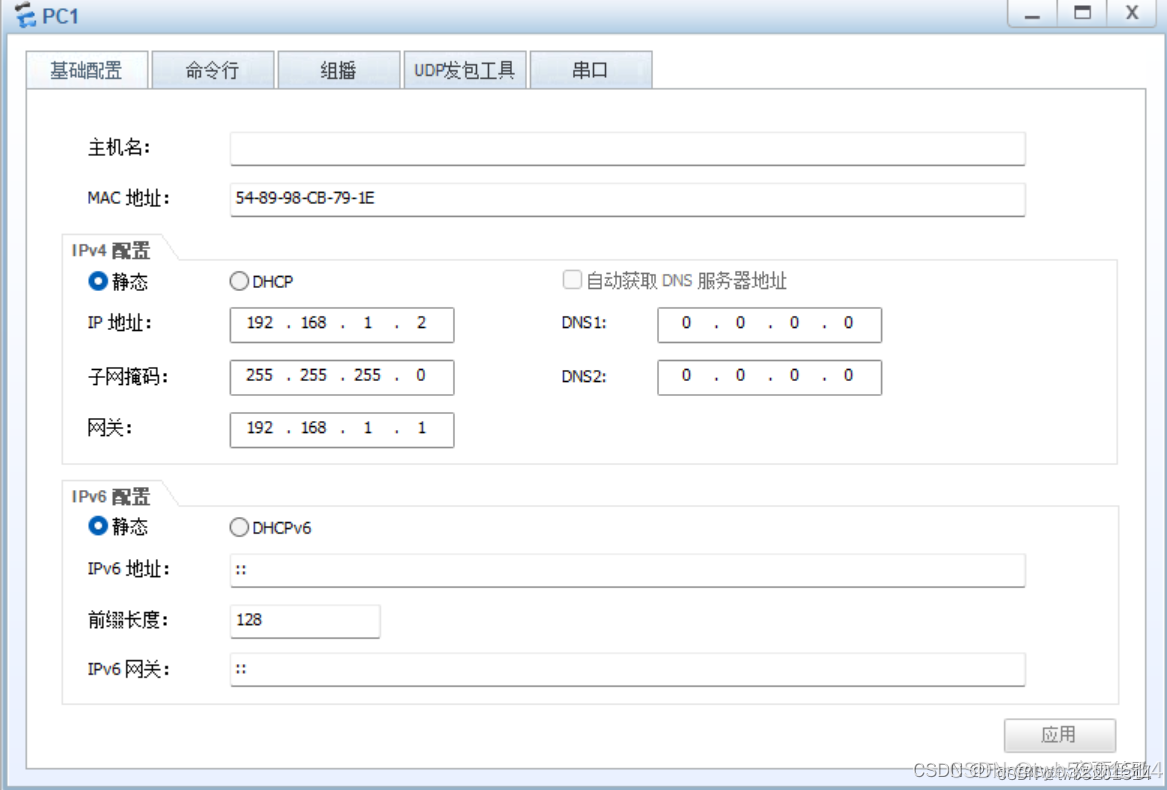

PC1

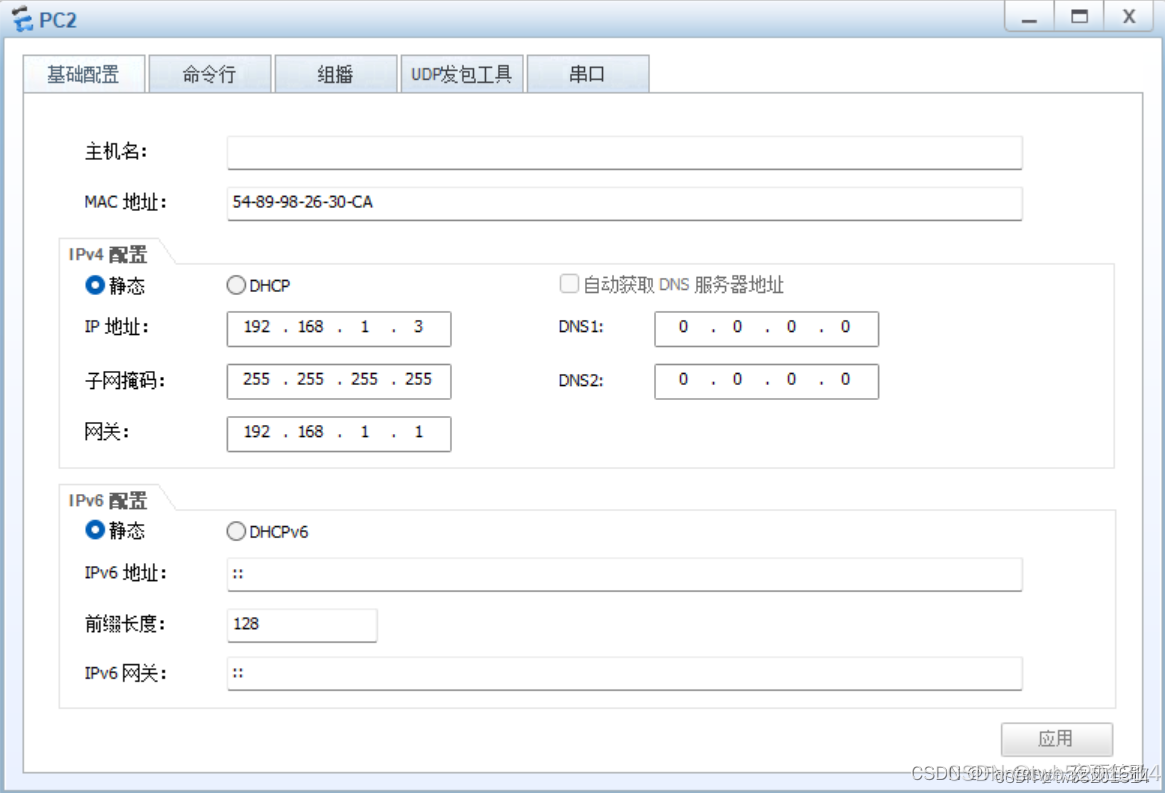

PC2

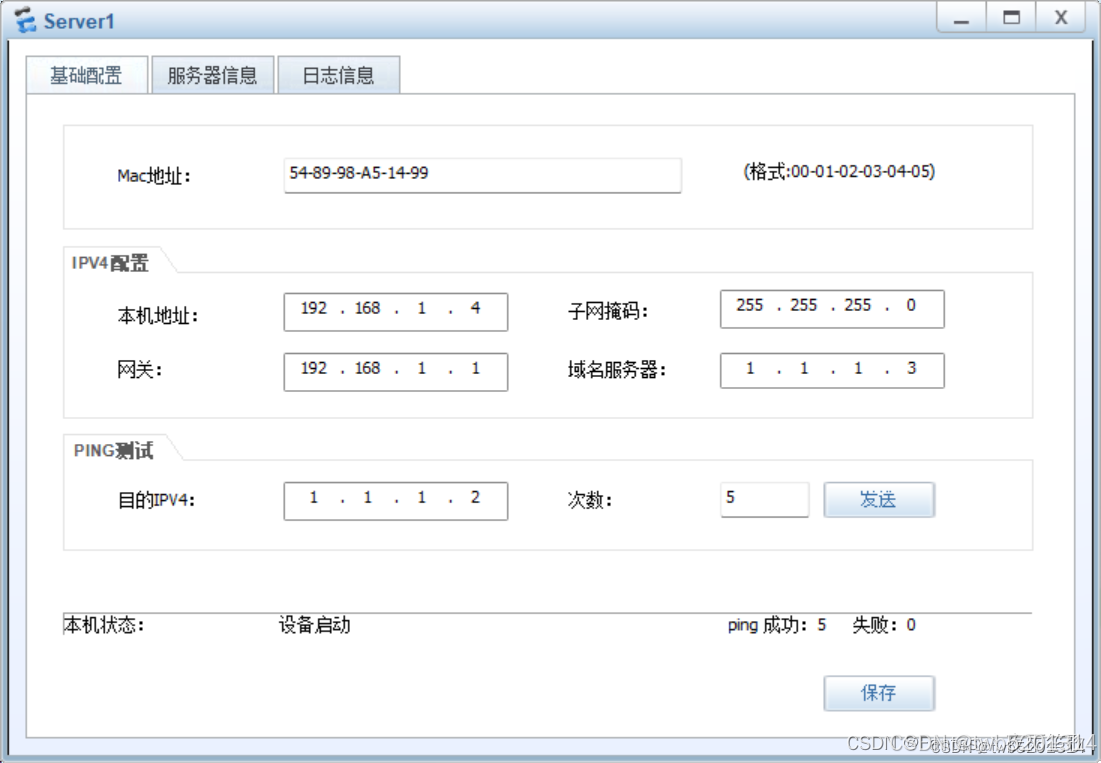

HTTP1

  HTTP2

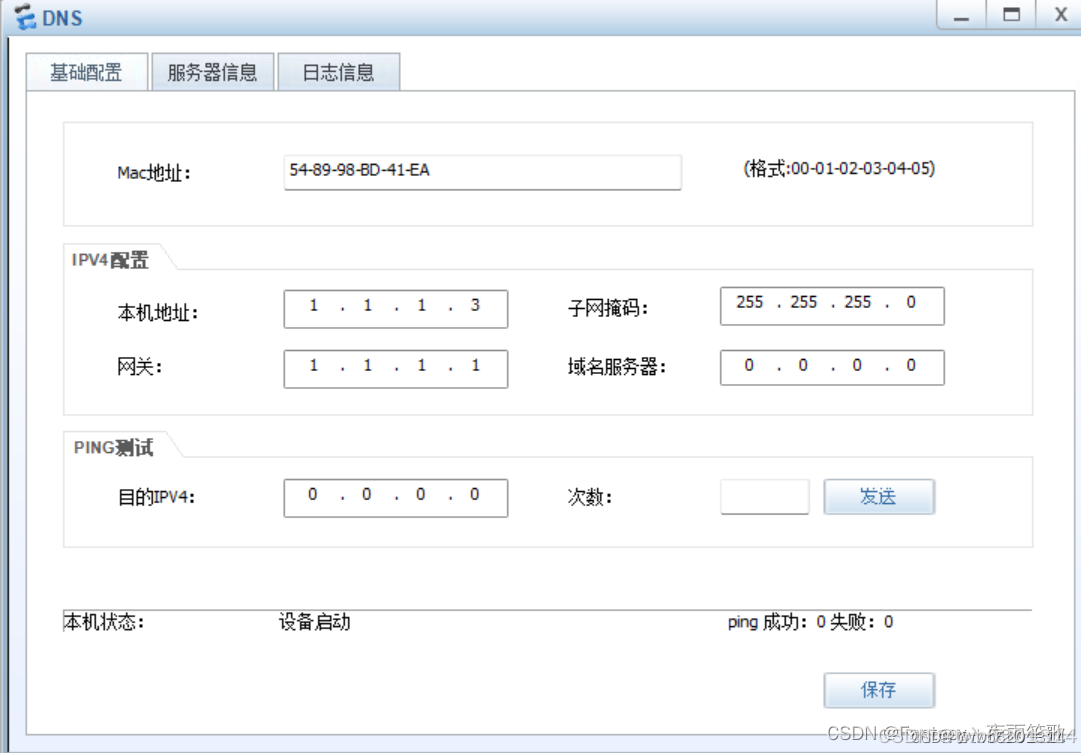

DNS

3.由于除了IP地址外不能在AR2在做任何配置，所以我们可以通过NAT的一对多就可以使PC1-PC2可以ping通客户平板和DNS服务器

（1）首先我们先在AR1上配置一条到达AR2的缺省路由（用于获得AR2的IP地址）

[AR1]ip route-static 0.0.0.0 0.0.0.0 12.1.1.2

（2）接着在AR1上进行NAT的一对多配置：

[AR1]acl 2000

[AR1-acl-basic-2000]rule permit source 1.1.1.0 0.0.0.255

[AR1]interface GigabitEthernet 0/0/1

[AR1-GigabitEthernet0/0/1]nat outbound 2000

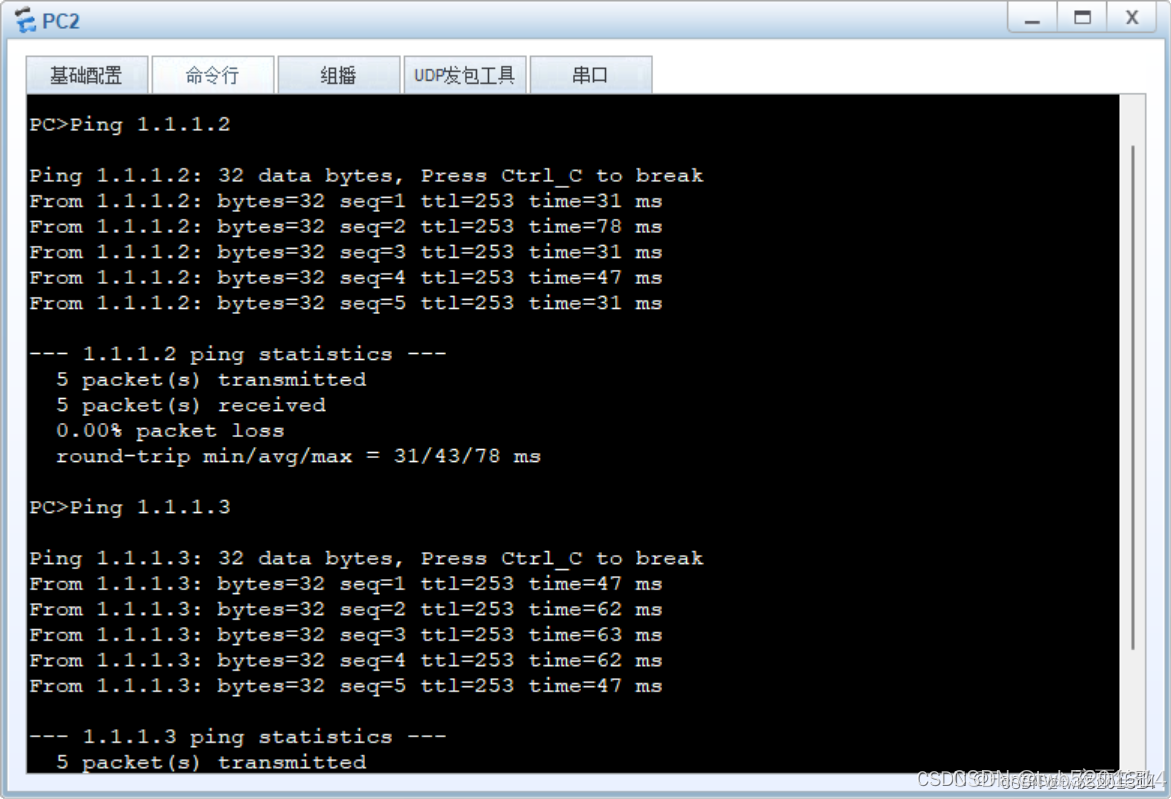

（3）测试PC1和PC2是否可以Ping通客户平板和DNS服务器

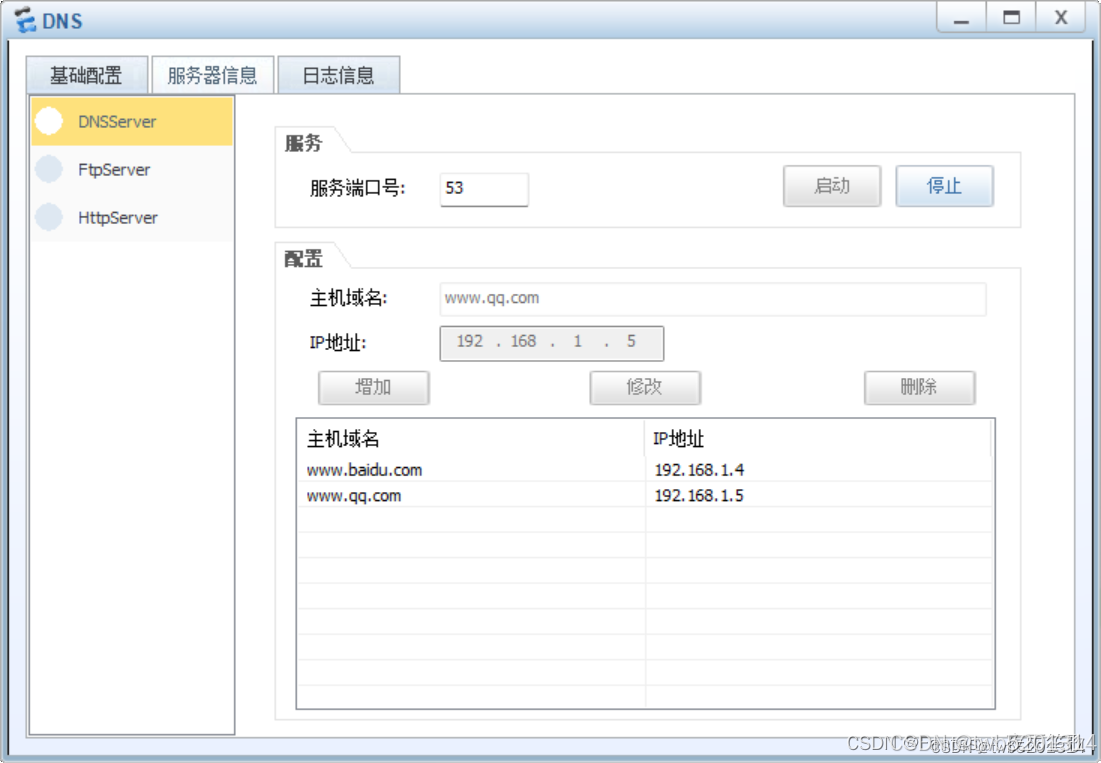

5.在http1和http2和DNS上进行设置
