使用 PDManer 对数据库表建模（建表语句生成，代码生成）

目录

前言

基本使用教程

新建项目

创建表

关系图

建表语句

生成代码

导入

---

前言

在软件开发中过程中，一般分为几个过程：需求分析、概要设计、详细设计、编码实现、软件测试和软件交付。

在概要设计和详细设计过程中，则需要对业务进行建模，行业内专业的建模工具是 Enterprise Architech，EA 的功能覆盖了整个软件开发的生命周期，功能十分齐全，也正因为如此，如果开发的软件比较小型的话，EA 就显得太重了，而且国内一般都是面向表结构编程，EA 的很多功能都用不上。

PDManer 就是专门解决这个痛点的。PDManer 只对数据库表进行建模，建模完成后能帮助开发者生成 SQL 建表语句，还能够生成对应的模板代码。能显著提高开发效率。

下载地址：

PDManer数据库建模工具http://www.pdmaner.com/download/v4.9.0

基本使用教程

新建项目

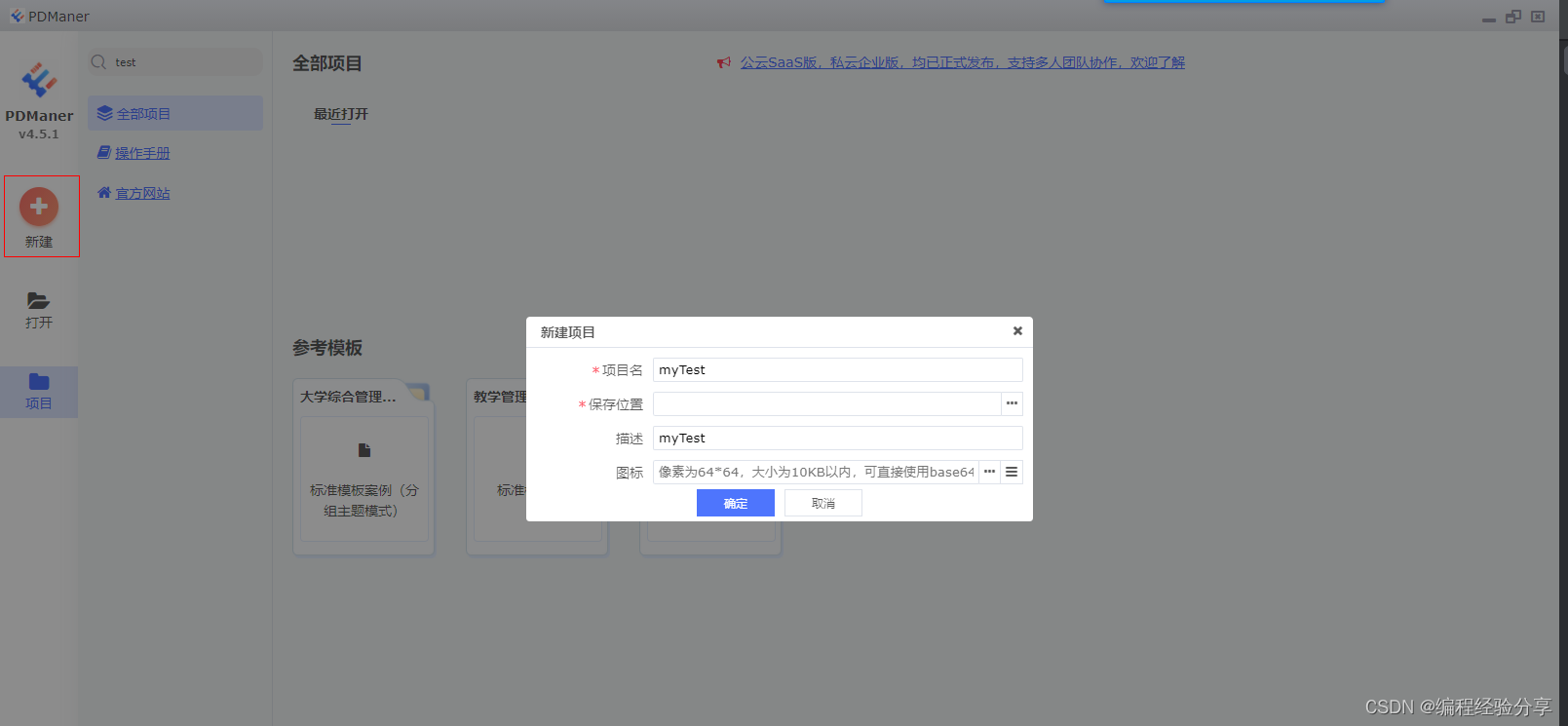

左侧新建，创建一个项目，对应实际开发的业务系统

创建表

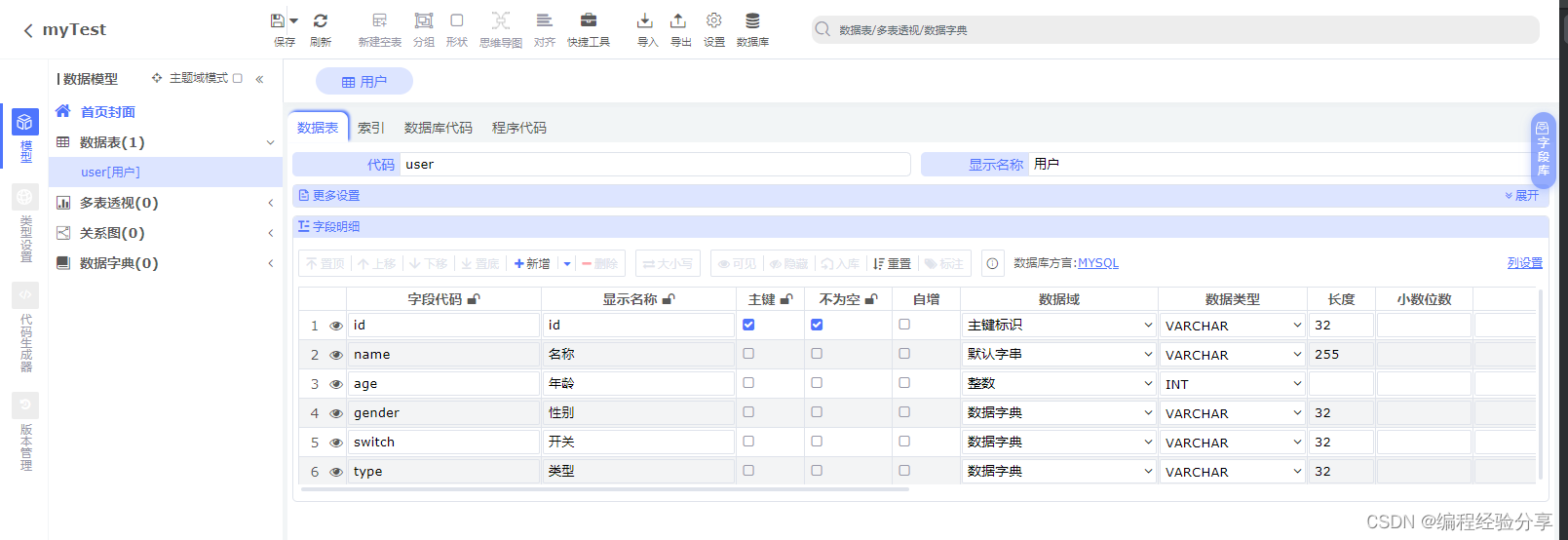

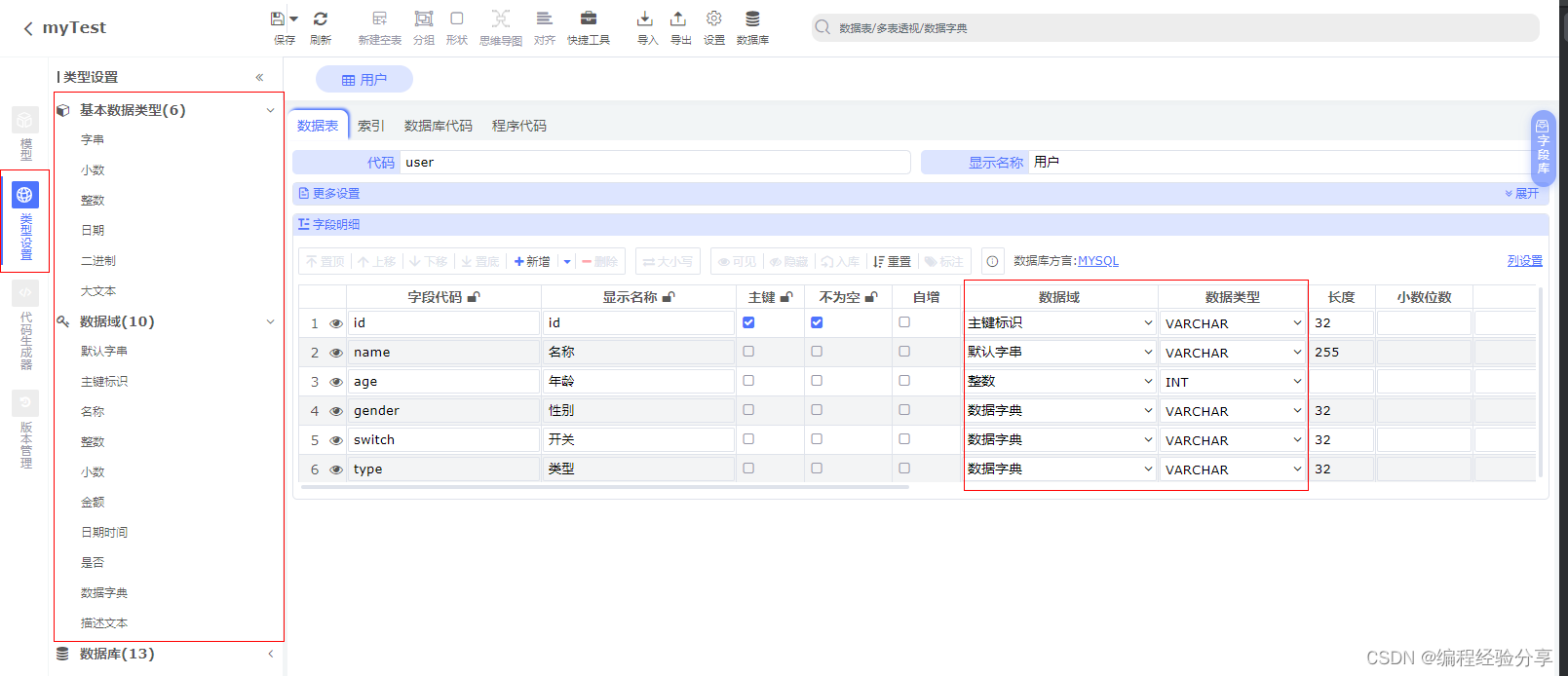

在数据表上右键->新建表，即可创建一个数据库表，双击打开即可编辑数据库表的列，定义列名，类型，类型大小 等等

对于一般常用的类型，则可以先预定义好，方便在定义表列时直接使用预定义好的数据域

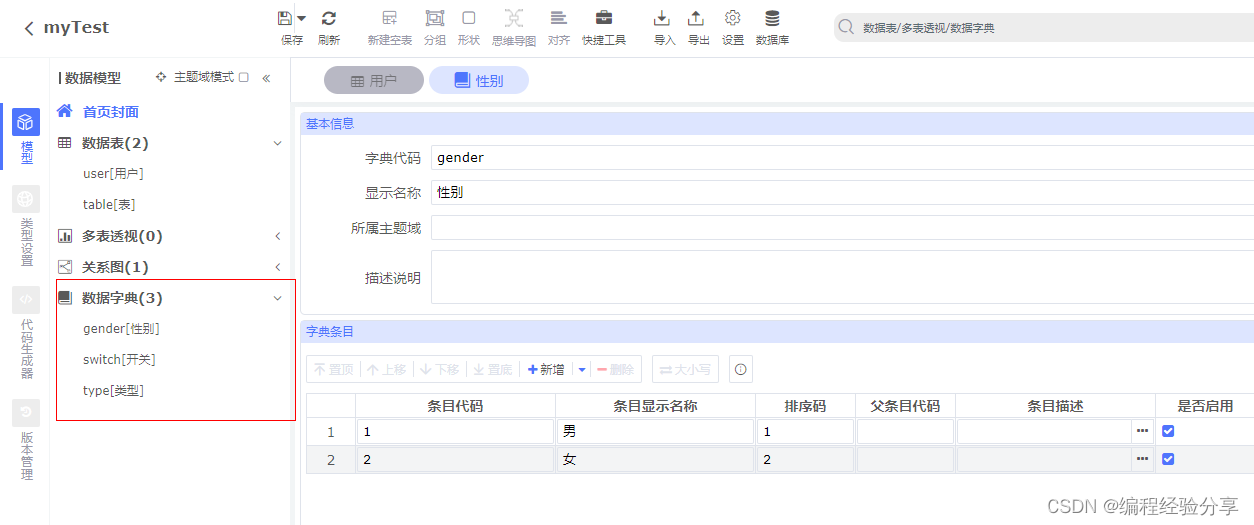

设计数据库表时，常常会遇到一些可枚举的字段，这些字段一般都用数据字典来管理。

PDManer 支持创建项目中用到的数据字典，统一定义，方便管理。

关系图

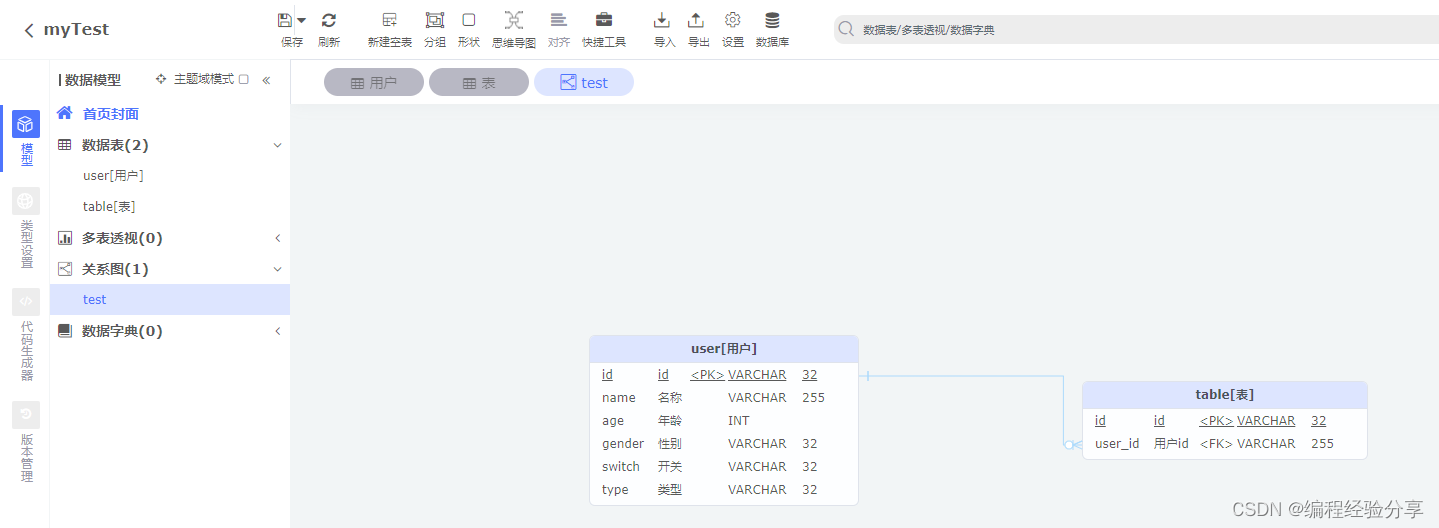

将所有的表建好模后，则可以根据定义好的表来画实体关系图（E-R图），让数据库表关系更加清晰。

建表语句

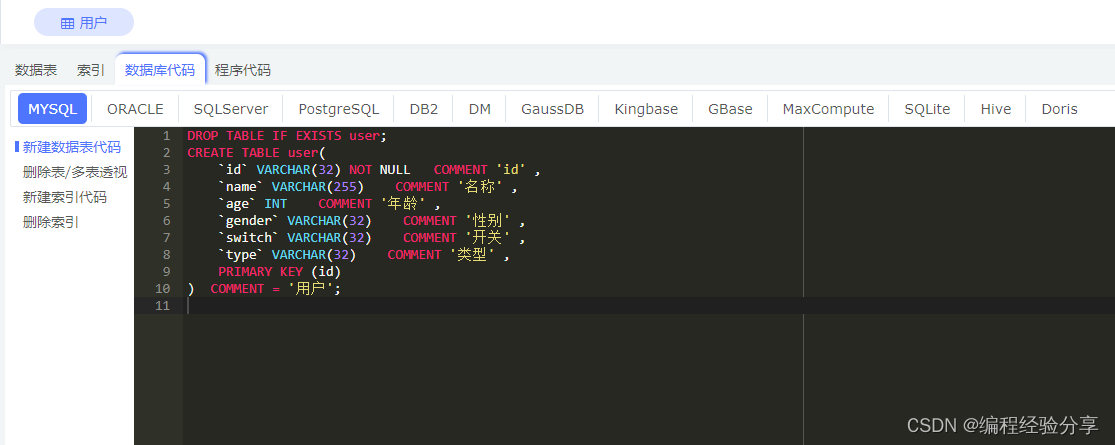

每一个建好模的表都能够单独生成对应的建表语句，软件内置了常见的10+种数据库。

这里以最常见的 MySQL 为例

除了单个表的建表语句，还可以直接批量生成整个项目中的建表语句，上方工具栏导出，选择导出DDL即可

生成代码

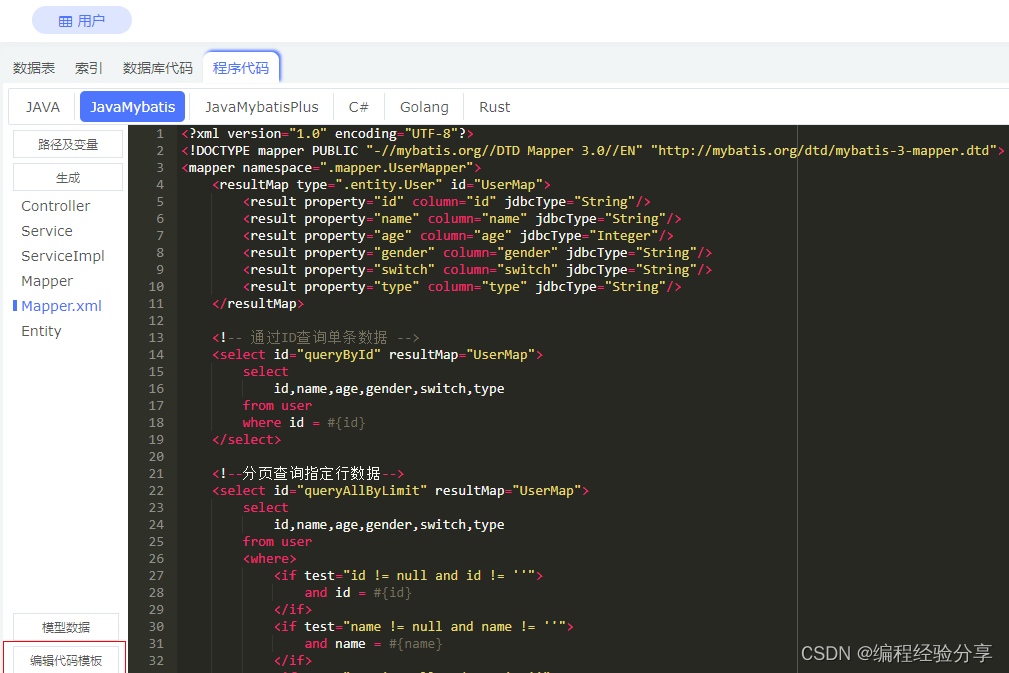

建完模的表可以根据项目使用的 ORM 框架来生成基础的代码，以 MyBatis 为例，可能根据模板自动生成 Entity ， Mapper，Mapper.xml 等等。

软件内置了代码模板，如果不满足需求，则根据实际情况来自定义代码模板。

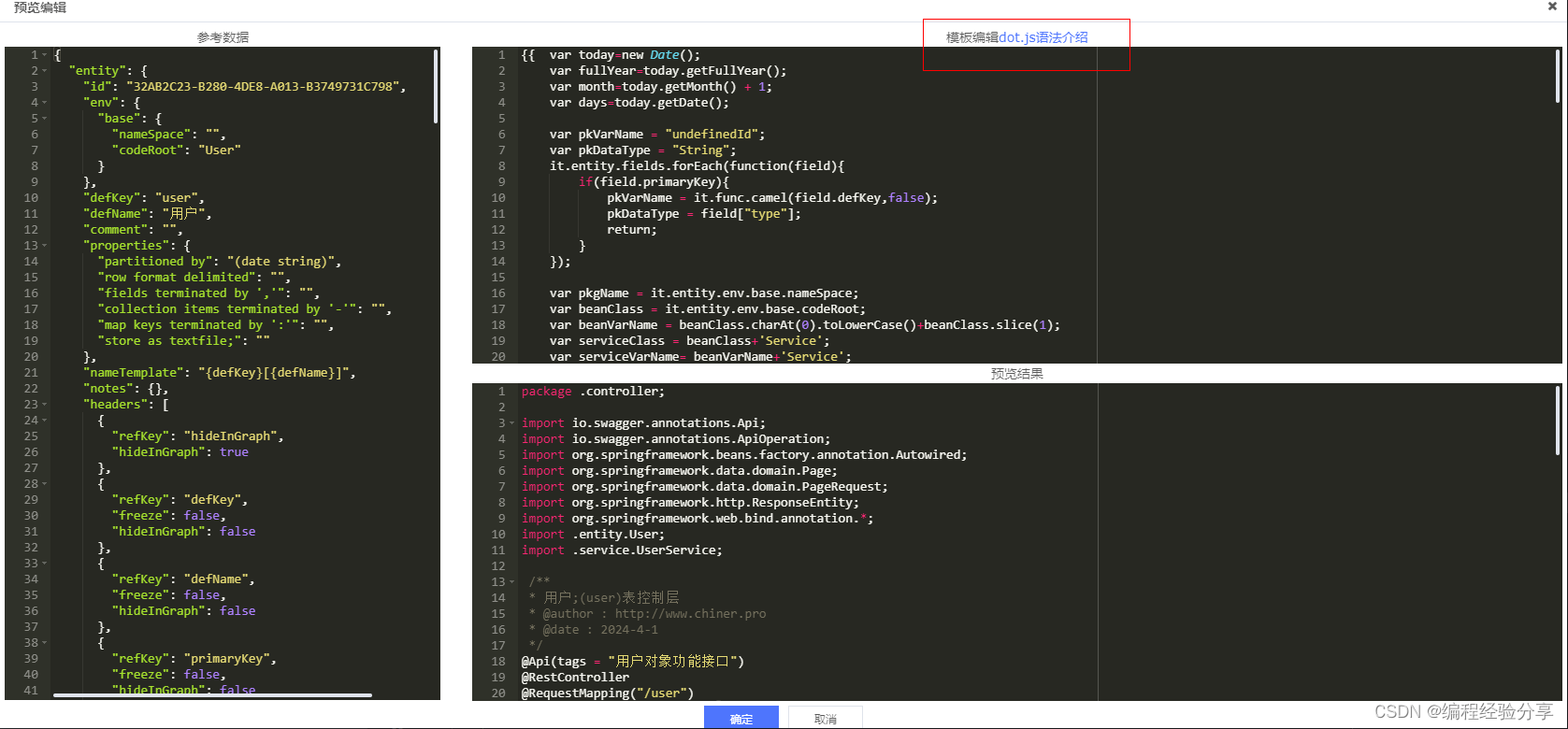

编辑代码，需要学习 dto.js 的语法

可以在编辑代码页面上查看 dto.js 介绍

导入

除了自己对表建模，还可以导入现有数据库表，构造表的关系图，帮助我们更快地理清现有表之间的关系。

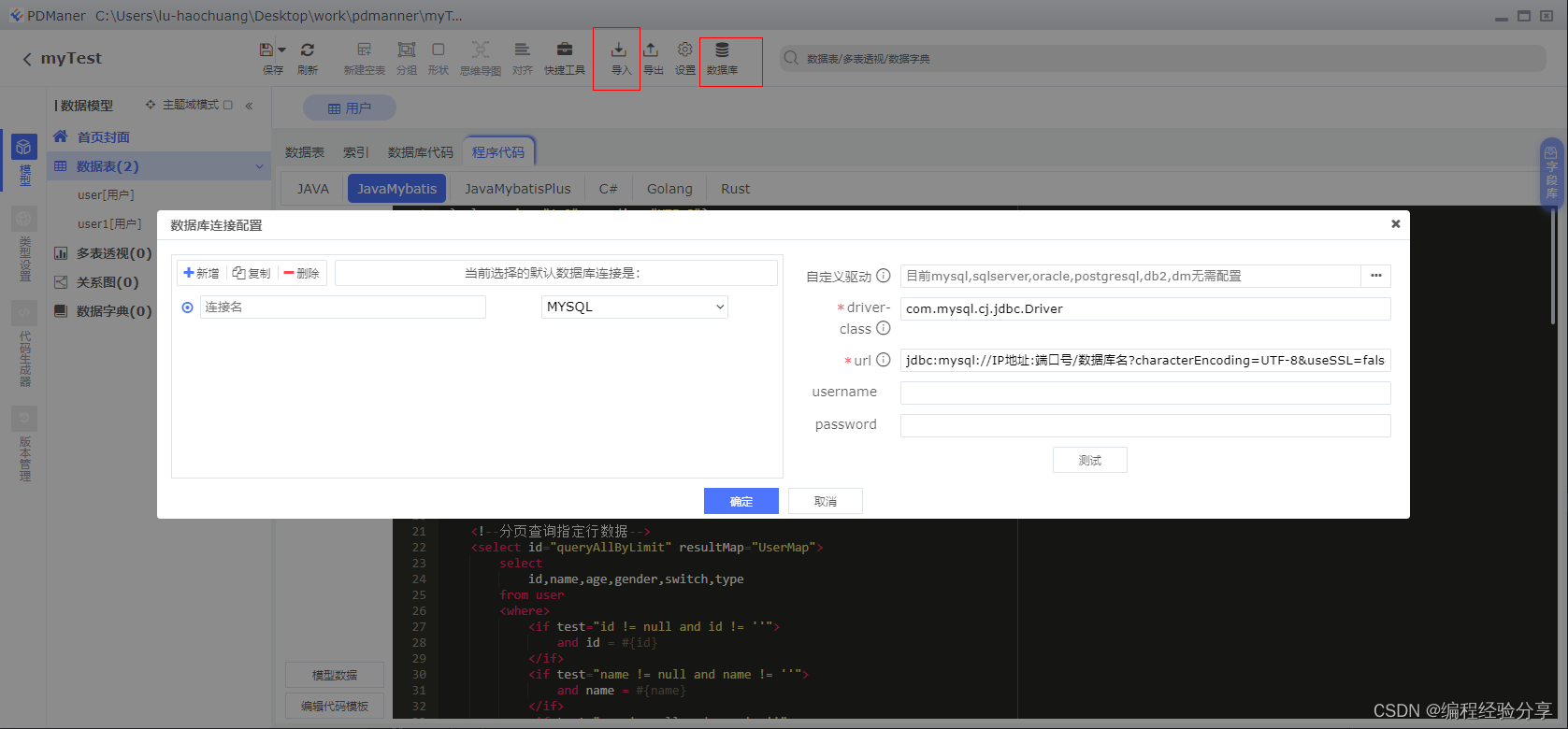

点击上方工具栏->数据库，配置好数据库连接后，点击导入，选择从数据库导入，然后勾选想要导入的表，即可导入，快速建模。
