一、B接口协议录像回放接口介绍

B.10 录像回放

B.10.1 接口描述

录像回放包括信令接口和媒体流接口。信令接口包含会话建立(SIP INVITE+SDP,SIP ACK) , 会话断开(SIP BYE)，播放控制(SIP MESSAGE)，媒体流接口使用RTP/RTCP。SDP仅携带视频描述信息。前端设备收到平台的INVITE请求后根据SDP描述进行媒体协商，协商通过后打开前端系统摄像机设备将获得的录像媒体流通过媒体通道发送到平台。会话建立成功后，前端系统在某些特殊情况下可以主动结束当前呼叫。
注 1 ：播放控制信令使用SIP MESSAGE ，MESSAGE 消息头，Content-Type 设置： Content-Type: application/rtsp，控制内容参见附录G。

注2：SIP协议传输要求支持UDP和TCP。

注3：RTP/RTCP协议传输需要支持UDP和TCP，TCP传输RTP/RTCP遵循IETF RFC 4571。当TCP传输时，前端设备先发送一个RTCP SR 包，再开始发送RTP流，服务端通过用SR包中的SSRC来确认身份,再接收RTP流；播放端先发一个RTCP RR 包，再开始接收RTP流，服务端通过用RR包中的SSRC来确认身份,再发送RTP流。

B.10.2 接口流程

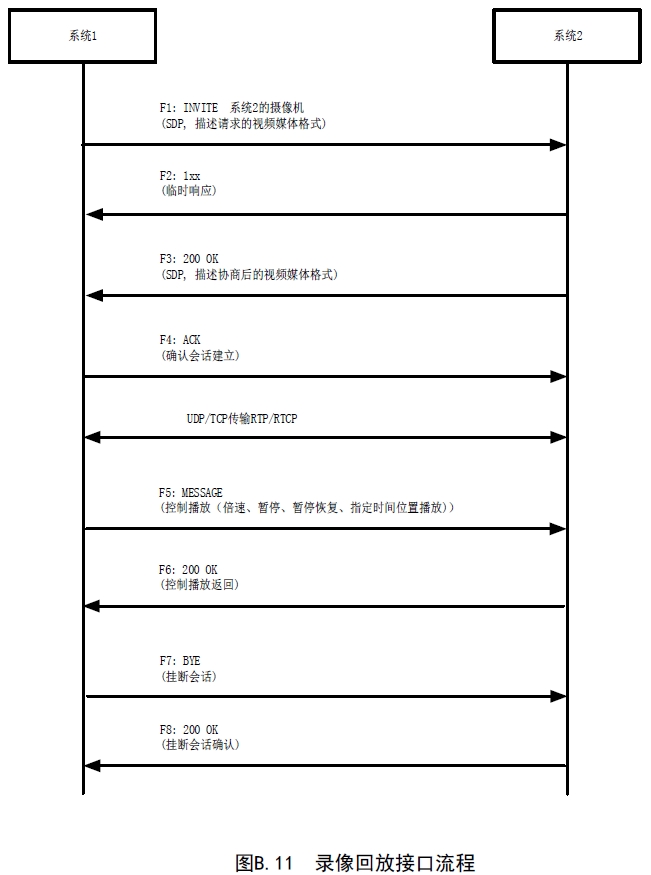

录像回放的接口流程见图B.11。
在这里插入图片描述
主要功能流程如下：
a) F1：系统 1 内的用户对系统 2 中指定的摄像机发起实时视频调阅请求，系统 1 发送 INVITE 消息，
携带 SDP 内容到系统 2；
b) F2：按照 SIP 要求，系统 2 在 0.5 s 内未能处理该请求，则先发送 1xx 临时响应给系统 1； c) F3：系统 2 的前端设备接受了调阅请求的操作，则发送携带 SDP 的 200 OK 响应到系统 1； d) F4：系统 1 发送 ACK 给系统 2，确认会话建立；
e) 前端设备通过 RTP/RTCP 封装 TCP 发送媒体数据，先发 RTCP SR 包，再发媒体数据 RTP 包； f) F5: 播放控制，控制暂停，控制播放位置，控制倍速。通过 SIP MESSAGE 传递视频回放控制协议
内容(见附录 F 视频回放控制协议)；
g) F6: 播放控制返回；
h) F7：用户结束会话，系统 1 发送 BYE 消息到系统 2；
i) F8：系统 2 发送确认，将媒体通道拆线，会话结束。

B.10.3 接口参数

B.10.3.1 SIP头字段

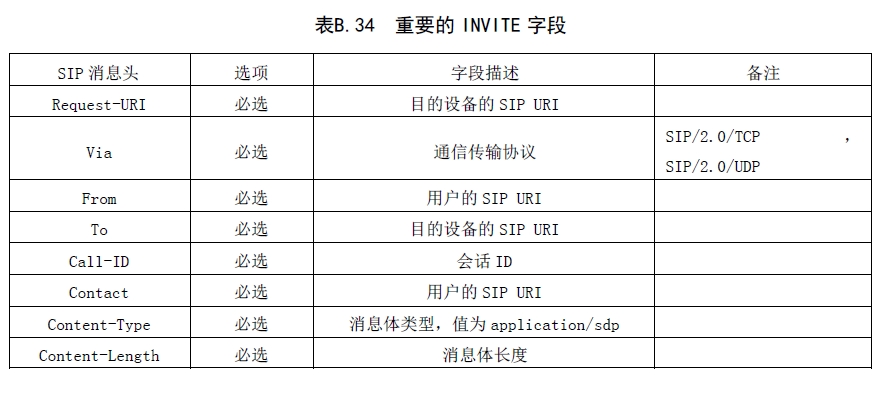

重要的SIP头字段见表B.34。
在这里插入图片描述

B.10.3.2 SIP响应码

SIP响应码见表B.35。
在这里插入图片描述

B.10.3.3 SDP参数定义

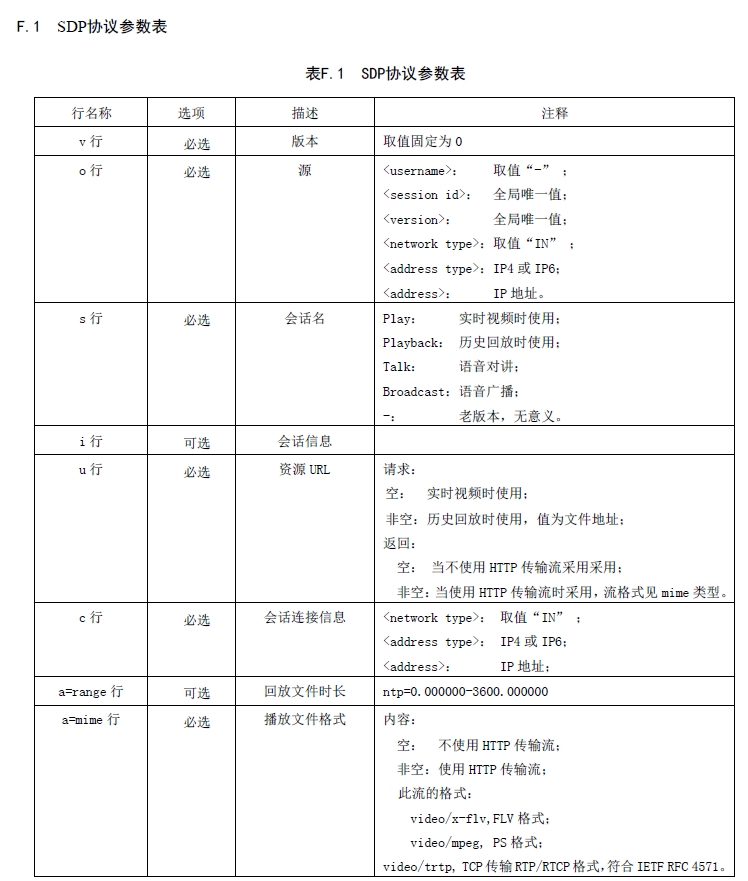

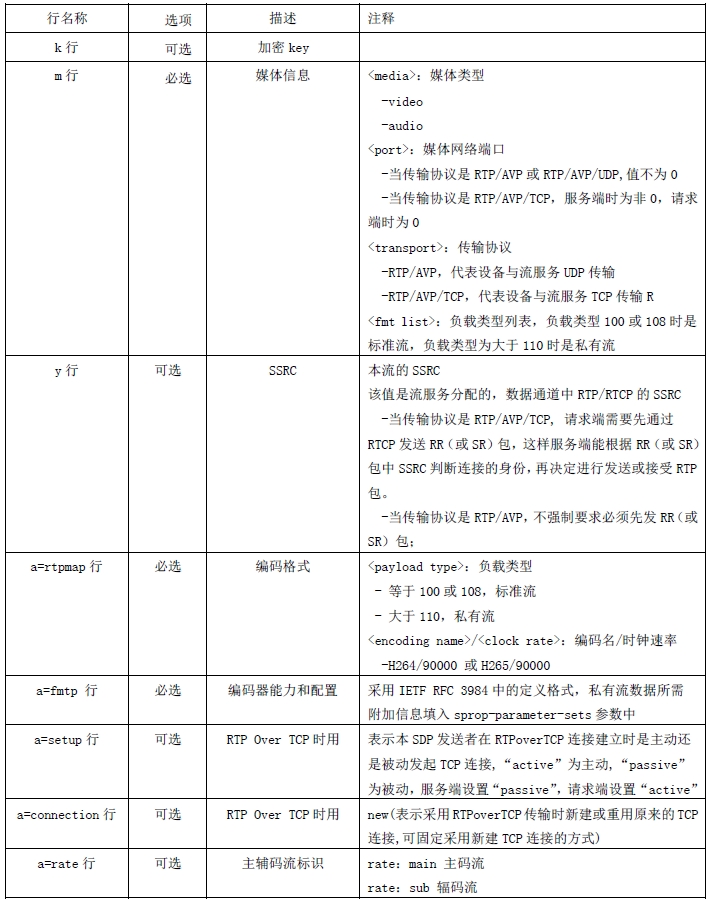

SDP参数定义见附录F SDP协议参数表。
在这里插入图片描述

B.10.3.4 RTP动态Payload定义

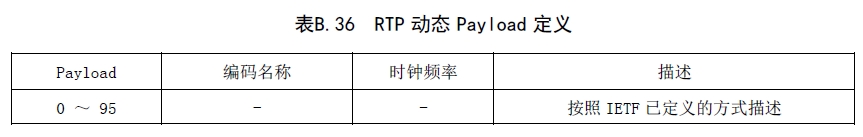

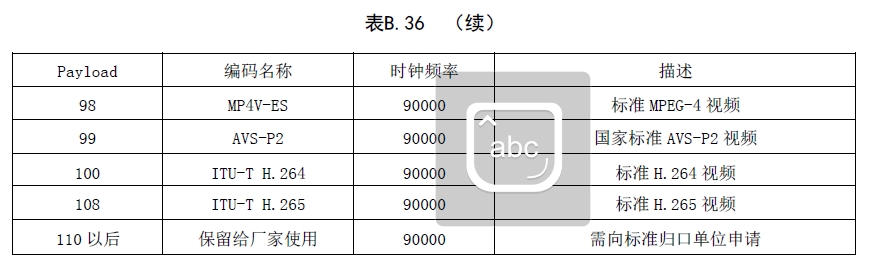

RTP动态Payload定义见表B.36。
在这里插入图片描述

B.10.4 消息示例A

信令SIP使用TCP传输,媒体使用RTP/RTCP封装TCP传输。

B.10.4.1 录像回放请求

INVITE sip: 前端设备地址编码@前端设备所属系统域名或IP地址 SIP/2.0
From: <sip: 用户地址编码@用户所属系统域名或IP地址>;tag=3101150
To: <sip: 前端设备地址编码@前端设备所属系统域名或IP地址>
Contact: <sip: 用户地址编码@用户所属系统域名或IP地址>
Call-ID: c47k42
Via: SIP/2.0/TCP 用户所属系统IP地址;branch=z9hG4bK
CSeq: 1 INVITE
Content-Type: application/sdp
Content-Length: 消息体的长度

v=0
o=- 0 0 IN IP4 媒体服务IP地址描述
s=Playback
u=rtsp://ip:port/fileid
c=IN IP4 媒体服务IP地址描述
m=video 10000 RTP/AVP/TCP 100
y=123456
a=rtpmap:100 H264/90000
a=fmtp:100 CIF=1;4CIF=1;F=1;K=1
a=setup:passive
a=connection:new
a=recvonly

B.10.4.2 录像回放请求响应

Via: SIP/2.0/TCP 前端设备所属系统IP地址;branch=z9hG4bK
CSeq: 1 INVITE
Content-Type: application/sdp
Content-Length: 消息体的长度

v=0
o=- 0 0 IN IP4 前端设备会话IP地址描述
s=Playback
u=
c=IN IP4 前端设备媒体IP地址描述
a=range:ntp=0.000000-3600.000000
m=video 0 RTP/AVP/TCP 100
y=1234456
a=rtpmap:100 H264/90000
a=fmtp:100 profile-level-id=420028;sprop-parameter-sets=Z0IAKOkBQHsg,aM44gA== a=setup:active
a=connection:new

B.10.4.3 录像回放控制-播放

MESSAGE sip: 前端设备地址编码@前端设备所属系统域名或IP地址 SIP/2.0
From: <sip: 用户地址编码@用户所属系统域名或IP地址>;tag=3101150
To: <sip: 前端设备地址编码@前端设备所属系统域名或IP地址>;tag=3101151
Contact: <sip: 用户地址编码@用户所属系统域名或IP地址>;tag=3101152
Call-ID: c47k42
Via: SIP/2.0/TCP 用户所属系统IP地址;branch=z9hG4bK
CSeq: 1 MESSAGE
Content-Type: application/rtsp
Content-Length: 消息体的长度

PLAY RTSP/1.0
Session: 123456
CSeq: 2
Range: ntp=10-28

B.10.4.4 录像回放控制-播放返回

SIP/2.0 200 OK
From: <sip: 用户地址编码@用户所属系统域名或IP地址>;tag=3101150
To : <sip: 前端设备地址编码@前端设备所属系统域名或IP地址>;tag=3101151 Contact: <sip: 前端设备地址编码@前端设备所属系统域名或IP地址>;tag=3101152 Call-ID: c47k42
Via: SIP/2.0/TCP 前端设备所属系统IP地址;branch=z9hG4bK
CSeq: 1 MESSAGE
Content-Type: application/rtsp

Content-Length: 消息体的长度

RTSP/1.0 200 OK
Session: 123456
CSeq: 2
Range: ntp=10-28

B.10.5 消息示例B

信令SIP使用UDP传输,媒体使用RTP/RTCP封装UDP传输。

B.10.5.1 录像回放请求

INVITE sip: 前端设备地址编码@前端设备所属系统域名或IP地址 SIP/2.0
From: <sip: 用户地址编码@用户所属系统域名或IP地址>;tag=3101150
To: <sip: 前端设备地址编码@前端设备所属系统域名或IP地址>
Contact: <sip: 用户地址编码@用户所属系统域名或IP地址>
Call-ID: c47k42
Via: SIP/2.0/UDP 用户所属系统IP地址;branch=z9hG4bK
CSeq: 1 INVITE
Content-Type: application/sdp
Content-Length: 消息体的长度

v=0
o=- 0 0 IN IP4 媒体服务IP地址描述
s=Playback
u=rtsp://ip:port/fileid
c=IN IP4 媒体服务IP地址描述
m=video 10000 RTP/AVP 100
y=1234456
a=rtpmap:100 H264/90000
a=fmtp:100 CIF=1;4CIF=1;F=1;K=1
a=recvonly

B.10.5.2 录像回放请求响应

v=0
o=- 0 0 IN IP4 前端设备会话IP地址描述
s=Playback
u=
c=IN IP4 前端设备媒体IP地址描述
a=range:ntp=0.000000-3600.000000
m=video 7000 RTP/AVP/TCP 100
a=rtpmap:100 H264/90000
a=fmtp:100 profile-level-id=420028;sprop-parameter-sets=Z0IAKOkBQHsg,aM44gA==

B.10.5.3 录像回放控制-播放

MESSAGE sip: 前端设备地址编码@前端设备所属系统域名或IP地址 SIP/2.0
From: <sip: 用户地址编码@用户所属系统域名或IP地址>;tag=3101150
To: <sip: 前端设备地址编码@前端设备所属系统域名或IP地址>;tag=3101151
Contact: <sip: 用户地址编码@用户所属系统域名或IP地址>;tag=3101152
Call-ID: c47k42
Via: SIP/2.0/UDP 用户所属系统IP地址;branch=z9hG4bK
CSeq: 1 MESSAGE
Content-Type: application/rtsp
Content-Length: 消息体的长度

PLAY RTSP/1.0
Session: 123456
CSeq: 2
Range: ntp=10-28

B.10.5.4 录像回放控制-播放返回

SIP/2.0 200 OK
From: <sip: 用户地址编码@用户所属系统域名或IP地址>;tag=3101150
To : <sip: 前端设备地址编码@前端设备所属系统域名或IP地址>;tag=3101151 Contact: <sip: 前端设备地址编码@前端设备所属系统域名或IP地址>;tag=3101152 Call-ID: c47k42
Via: SIP/2.0/UDP 前端设备所属系统IP地址;branch=z9hG4bK
CSeq: 1 MESSAGE
Content-Type: application/rtsp
Content-Length: 消息体的长度

RTSP/1.0 200 OK
Session: 123456
CSeq: 2
Range: ntp=10-28

二、B接口录像回放失败常见问题

（一）、基础配置问题

时间参数错误
请求的起止时间超出录像存储周期（建议检查NVR存储策略）
时间格式不符合ISO8601标准（示例：2025-04-14T16:48:00+08:00）
时区设置不一致（特别是跨区域系统对接时）
资源标识错误
设备ID/通道ID不存在或已离线（需先通过设备目录接口确认状态）
录像类型不匹配（定时录像/报警录像/手动录像的type参数错误）

（二）、媒体传输问题

码流协商失败
不支持的视频编码格式（H.265需协议扩展支持）
分辨率/帧率超出设备能力（常见于4K高清回放场景）
带宽不足导致TCP/UDP传输中断（建议测试网络吞吐量）
端口冲突
媒体端口（默认37777）被防火墙拦截
同一端口被多路回放请求占用（需配置端口范围策略）

（三）、存储系统问题

录像文件异常
存储设备故障导致文件损坏（建议检查RAID状态）
录像片段索引丢失（需重建录像索引库）
存储空间满导致新录像覆盖旧数据
权限问题
用户角色未分配录像回放权限（需检查RBAC配置）
数字证书过期导致鉴权失败（特别是国密算法场景）

（四）、协议交互问题

信令交互超时
SIP信令交互超过默认3秒限制（复杂查询建议分页处理）
心跳包丢失导致会话断开（需检查KeepAlive机制）
版本兼容性
新旧版本录像锁定机制冲突（V2.0+要求显式文件解锁）
加密录像的密钥交换协议不匹配（国密与非国密混用场景）

三、智联视频超融合平台介绍

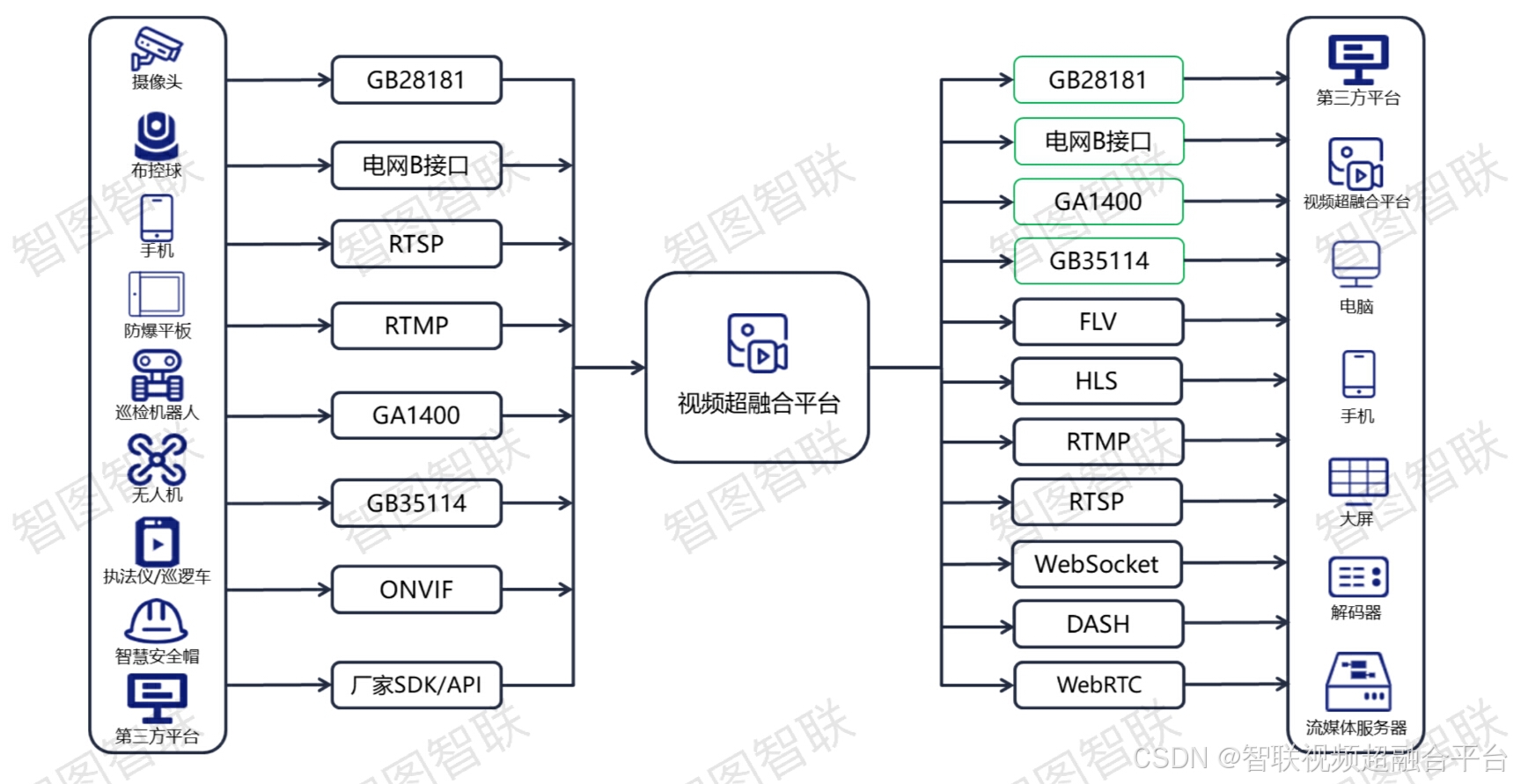

智联视频超融合平台通过GB/T28181-2011/2016/2022、国网B接口、RTSP、RTMP、ONVIF、GB/T35114、GA1400、海康大华SDK/API等方式，接入海康、大华、宇视等各个厂家的摄像机、录像机，接入直播手机，接入下级平台，提供web客户端进行视频预览、录像回放、配置管理和智慧运维。
